Στα προηγούμενα άρθρα αναλύσαμε τις ασύρματες (Wi-Fi) λύσεις ελέγχου, ιδανικές για ανακαινίσεις. Τι γίνεται όμως όταν σχεδιάζετε μια υπερπολυτελή βίλα, ένα κτίριο γραφείων ή ξενοδοχείο; Σε αυτές τις περιπτώσεις, οι ασύρματες λύσεις δεν αρκούν.
Οι σύγχρονες κατασκευές απαιτούν ένα στιβαρό, ενσύρματο και κεντρικά διαχειριζόμενο Σύστημα Διαχείρισης Κτιρίου (BMS). Το παγκόσμιο, ανοιχτό πρότυπο γι' αυτές τις εφαρμογές είναι το KNX. Η ενσωμάτωση ηλεκτρικών ρολών, αρχιτεκτονικών περσίδων και ηλεκτροκίνητων παραθύρων στο KNX απαιτεί στενή συνεργασία κατασκευαστή αλουμινίου, ηλεκτρολόγου μηχανικού και System Integrator.

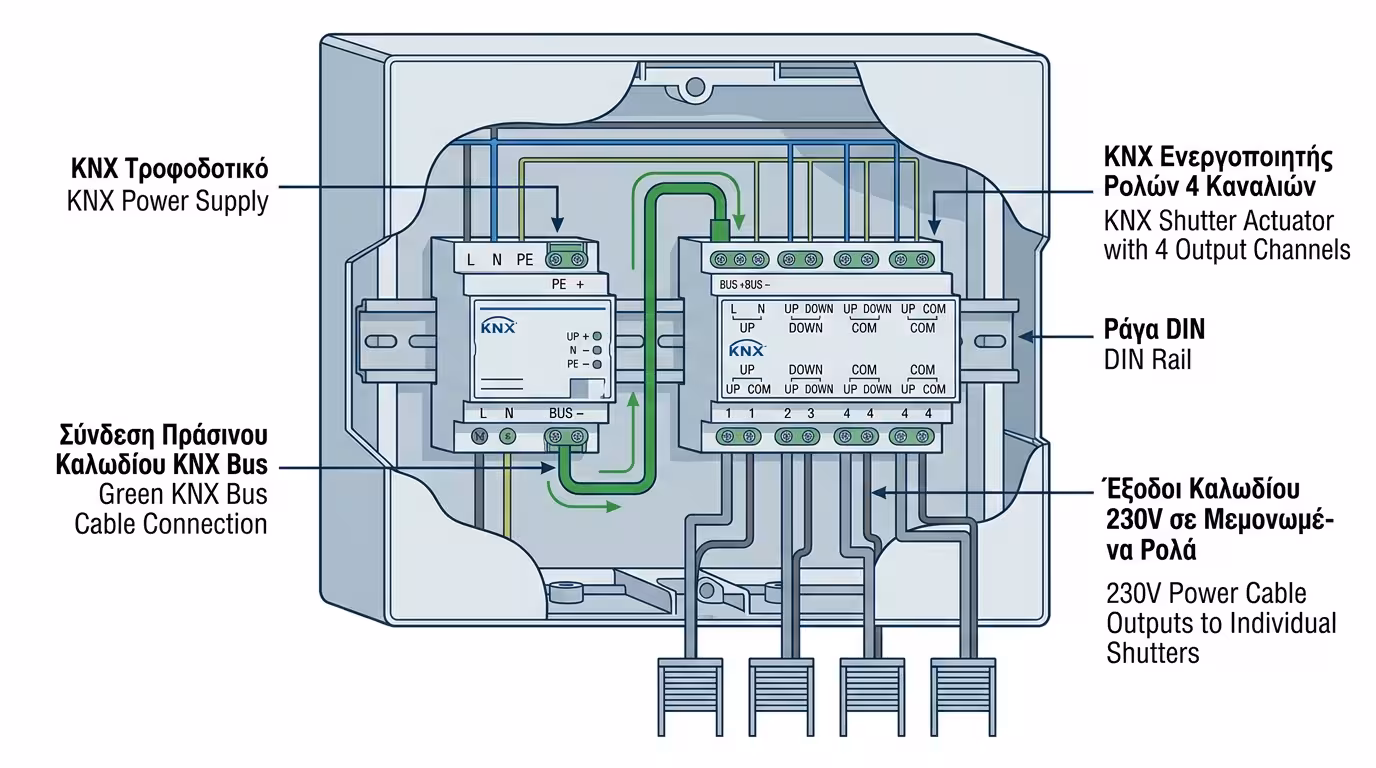

Το πιο συνηθισμένο λάθος σε εργοτάξια με μελέτη KNX είναι η παραγγελία κουφωμάτων με «έξυπνα» ραδιοκινητήρα (Radio Motors). Σε με εγκατάσταση KNX, ο εγκέφαλος ΔΕΝ βρίσκεται στο μοτέρ - βρίσκεται στον ηλεκτρολογικό πίνακα, στον Actuator (ελεγκτή).

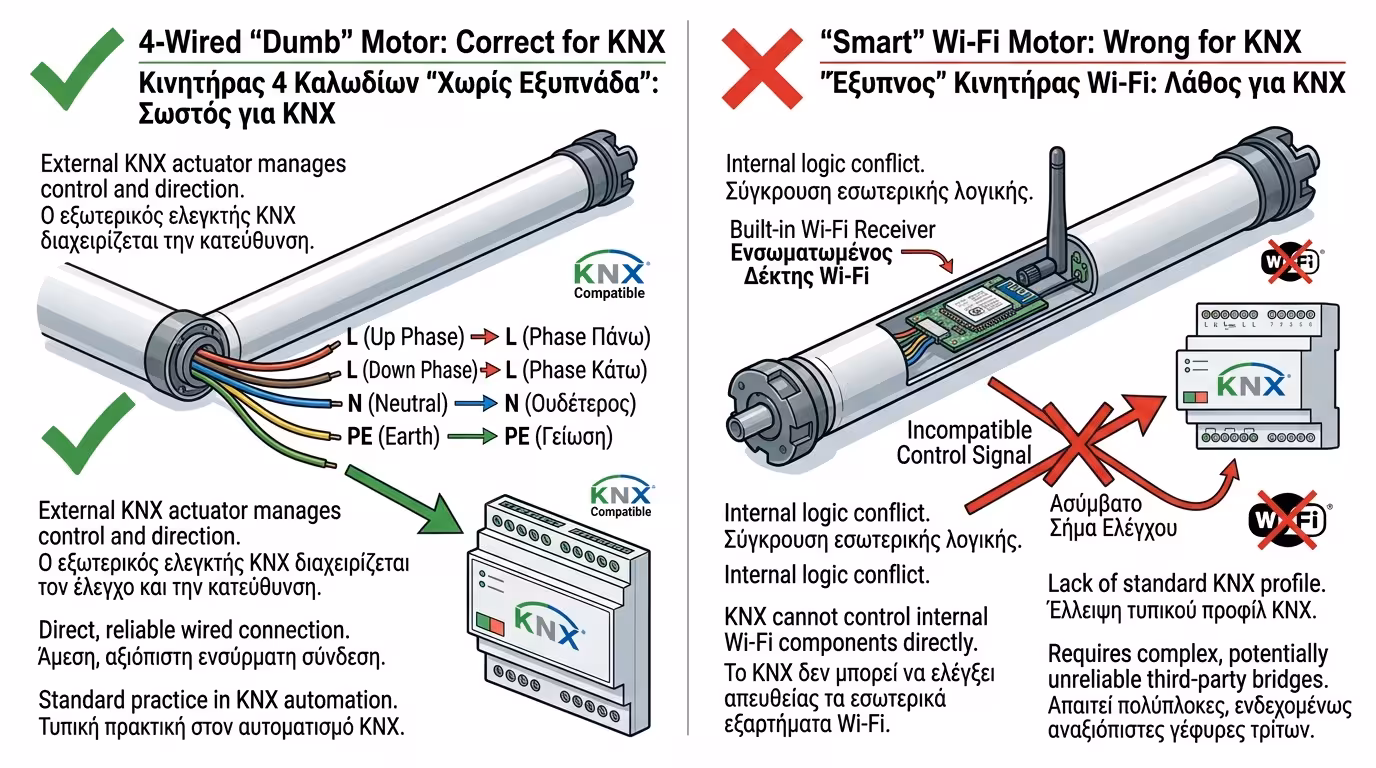

Αν παραγγείλετε μοτέρ με ενσωματωμένο ασύρματο δέκτη, ο integrator δεν θα μπορεί να τα εντάξει στο δίκτυο KNX. Ο κανόνας: Για BMS/KNX απαιτούνται αυστηρά «χαζά», ενσύρματα, μηχανικά μοτέρ 4 αγωγών (Φάση Ανόδου, Φάση Καθόδου, Ουδέτερος, Γείωση). Οι τερματικοί διακόπτες ρυθμίζονται μηχανικά στο μοτέρ, ενώ ο έλεγχος ρεύματος ελέγχεται πλήρως από το ρελέ του πίνακα.

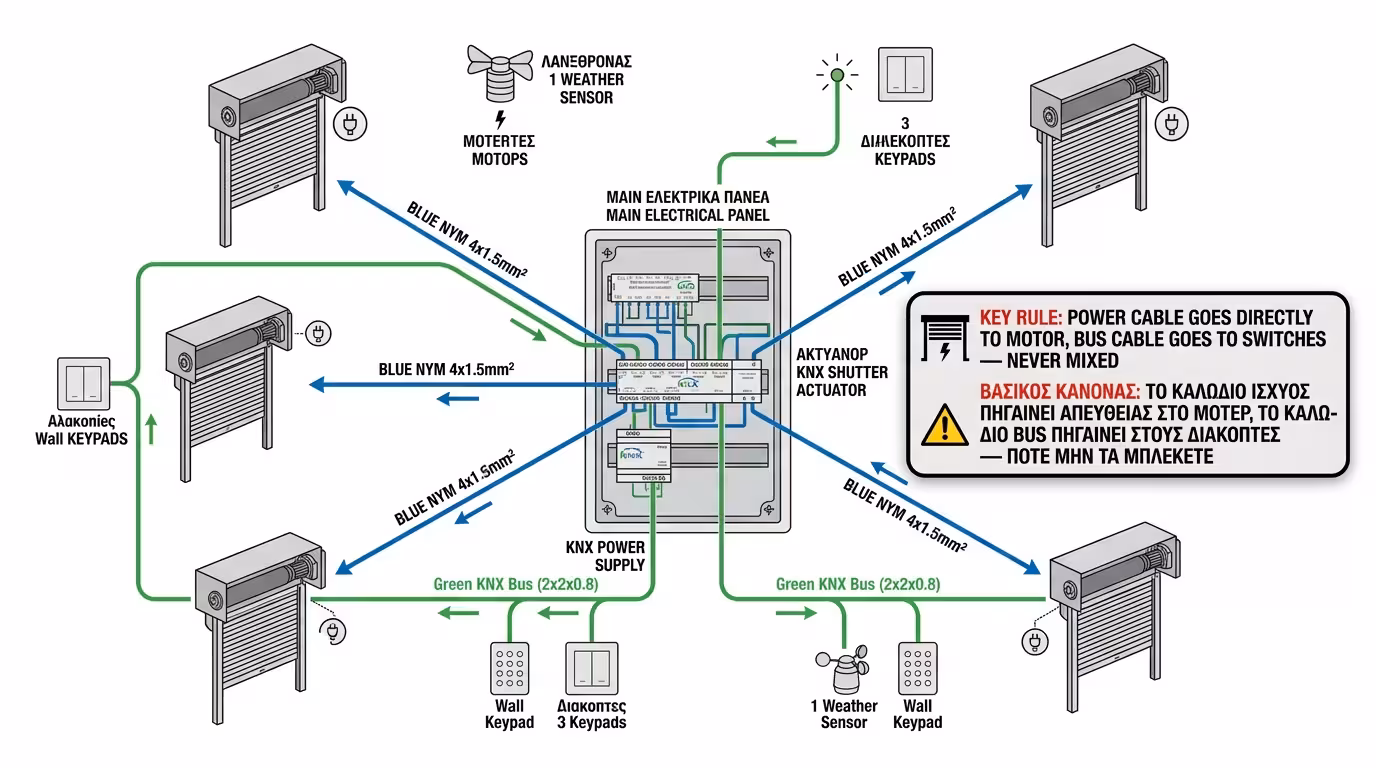

Στις συμβατικές εγκαταστάσεις, το καλώδιο ρεύματος πάει: πίνακας → διακόπτης τοίχου → κουτί ρολού. Στο KNX, η φιλοσοφία αλλάζει ριζικά.
Απευθείας, αδιάλειπτη γραμμή (π.χ. ΝΥΜ 4×1.5 mm²) που ξεκινάει από τον κεντρικό πίνακα (εκεί βρίσκεται ο Actuator) και καταλήγει κατευθείαν στο κουτί ρολού. Ο ηλεκτρολόγος δεν διακόπτει αυτή τη γραμμή πουθενά - κανένας ενδιάμεσος διακόπτης.
Το χαρακτηριστικό πράσινο καλώδιο Bus (2×2×0.8) «τρέχει» περιμετρικά σε όλο το κτίριο και ενώνει τα Keypads (διακόπτες τοίχου), τους αισθητήρες θερμοκρασίας και τον μετεωρολογικό σταθμό με τον πίνακα. ΔΕΝ πηγαίνει στο μοτέρ - το μοτέρ τροφοδοτείται αποκλειστικά από το καλώδιο ισχύος.
Ο χρήστης πατάει το Keypad → τηλεγράφημα μέσω πράσινου Bus → ο Actuator διαβάζει την εντολή → «δίνει ρεύμα» στο σωστό καλώδιο ισχύος (Άνοδος ή Κάθοδος). Αποτέλεσμα: πλήρης κεντρικός έλεγχος χωρίς εξάρτηση από τοπικούς διακόπτες ή ασύρματα σήματα.
Η πραγματική μαγεία του KNX δεν είναι το απλό ανεβοκατέβασμα ρολών, αλλά η συνεργασία συστημάτων για τέλειο βιοκλιματικό έλεγχο. Εδώ «λάμπουν» οι τεχνικές λεπτομέρειες των κουφωμάτων.

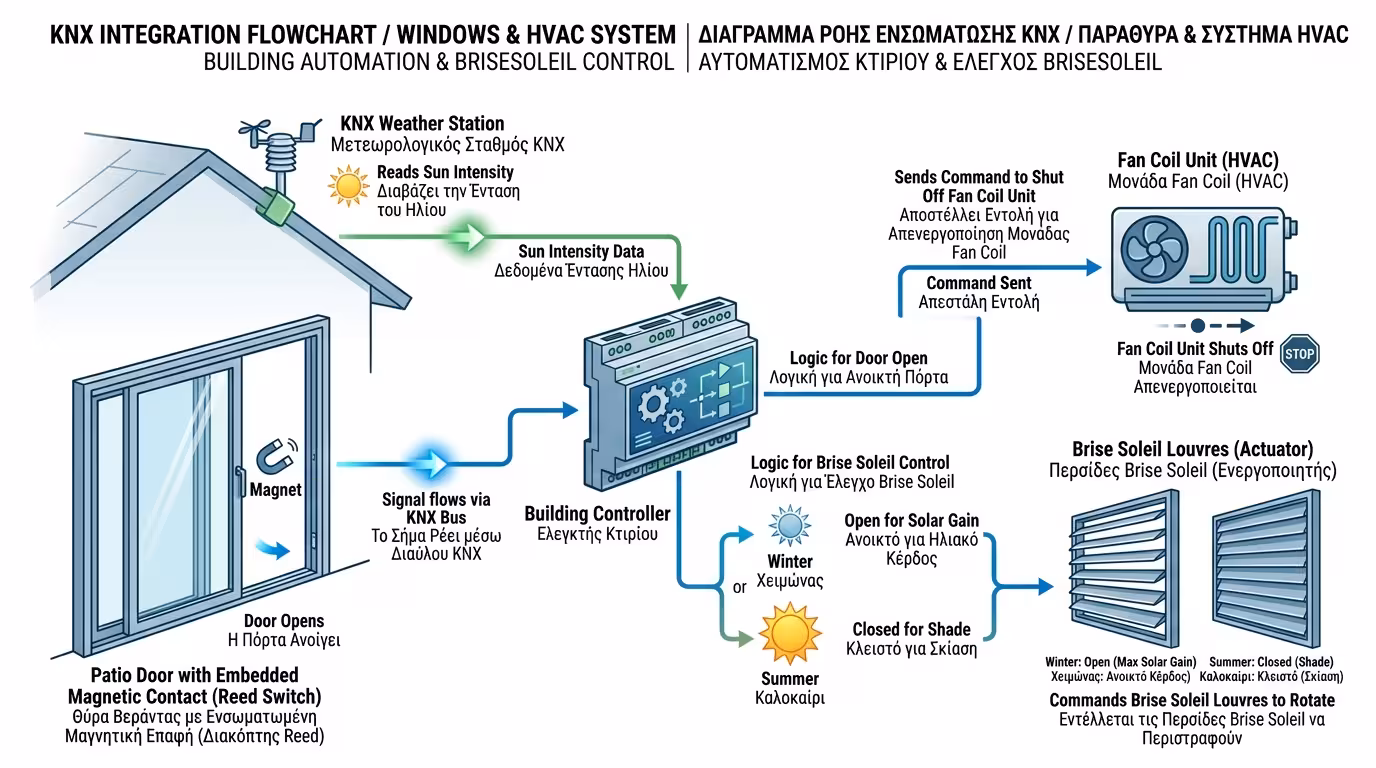

Ενσωματώνονται κρυφά στο προφίλ αλουμινίου κατά την κατασκευή. Όταν η μπαλκονόπορτα ανοίγει, η επαφή στέλνει σήμα στο BMS. Αμέσως, ο κλιματισμός (Fan Coil / VRV) κλείνει αυτόματα στο συγκεκριμένο δωμάτιο - μηδενική σπατάλη ενέργειας.
Τοποθετούνται στην ταράτσα. Αν ανιχνεύσουν υψηλή ακτινοβολία στη νότια όψη και το δωμάτιο χρειάζεται ψύξη, δίνουν εντολή να κατέβουν τα Zip Screens ή να περιστραφούν οι περσίδες (Brise Soleil) στην ιδανική γωνία - παθητικό air condition χωρίς καμία κατανάλωση ρεύματος.
Τα φωτοβολταϊκά δεδομένα του σταθμού (γωνία ήλιου, εποχή, ώρα) επιτρέπουν στο σύστημα να υπολογίζει αυτόματα τη βέλτιστη κλίση κάθε περσίδας. Τον χειμώνα: ανοιχτές, ώστε ο χαμηλός ήλιος να θερμαίνει τον χώρο δωρεάν. Το καλοκαίρι: κλειστές στη σωστή γωνία για σκίαση.
Η επιτυχία ενός Smart Home σε επίπεδο BMS εξαρτάται απόλυτα από τη μελέτη που γίνεται πριν πέσουν τα μπετά. Αν τα καλώδια ρεύματος δεν τραβηχτούν απευθείας στον πίνακα (τοπολογία αστέρα), η προσθήκη ενσύρματου KNX εκ των υστέρων είναι σχεδόν αδύνατη χωρίς τεράστια μερεμέτια.
Ζητήστε πάντα από τον ηλεκτρολόγο και τον κατασκευαστή αλουμινίου να συνεργαστούν πριν αρχίσει η κατασκευή. Η σωστή προδιαγραφή μοτέρ (4 αγωγών, χωρίς ασύρματο δέκτη) και η τοπολογία αστέρα στην καλωδίωση είναι οι δύο βασικές προϋποθέσεις.
💡 Κανόνας χρυσός: BMS/KNX = «χαζά» ενσύρματα μοτέρ 4 αγωγών + τοπολογία αστέρα + Actuator στον πίνακα. Αν ο εγκαταστάτης σας ρωτήσει «τι μοτέρ θέλετε;», δώστε του αυτή ακριβώς τη φράση.
