Τα ηλεκτρικά ρολά εξαφανίζουν την τρύπα του ιμάντα. Αλλά στη θέση της δημιουργούν μία νέα: εκείνη από όπου περνά το ηλεκτρικό καλώδιο (ρεύμα 230V ή σήμα bus) από τον εξωτερικό τοίχο προς τον πίνακα. Αν αυτή η διαπέραση δεν σφραγιστεί σωστά, μπορεί να μετατραπεί σε «κανάλι» για τη βροχή - και, χειρότερα, σε κίνδυνο ηλεκτροπληξίας.
Στο άρθρο αυτό εξηγούμε τη μέθοδο Drip Loop (βρόχος αποστράγγισης), τους στυπιοθήλακες (cable glands), τη σωλήνωση PVC στον τοίχο και τις βασικές αρχές που ακολουθεί κάθε σοβαρός ηλεκτρολόγος. Η σωστή στεγάνωση κοστίζει ελάχιστα υλικά αλλά σώζει τον τοίχο και τη ζωή μας.

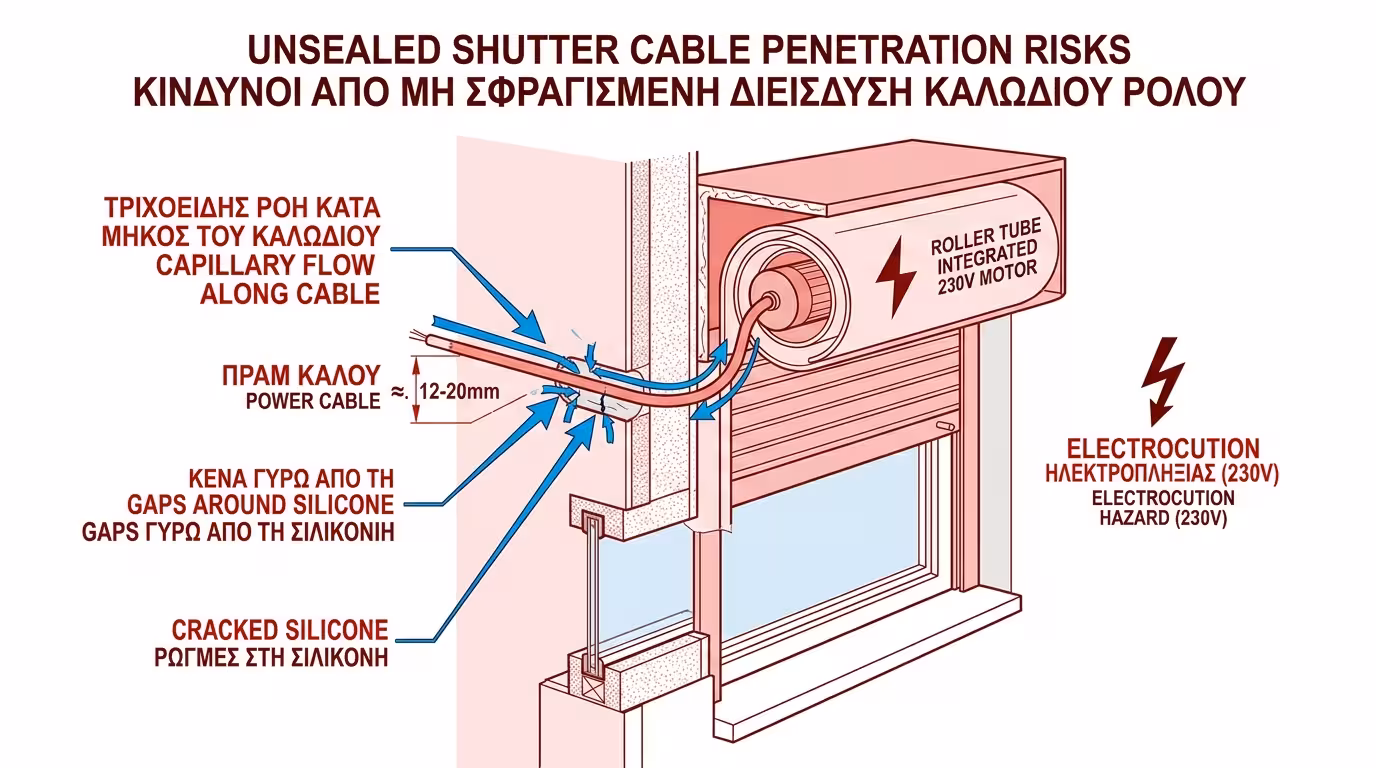

Κάθε ηλεκτρικό ρολό έχει ένα μοτέρ μέσα στον σωλήνα περιτύλιξης (πάνω στο κουτί). Αυτό το μοτέρ χρειάζεται τροφοδοσία ρεύματος - άρα ένα καλώδιο πρέπει να περάσει μέσα από τον τοίχο. Η τρύπα αυτή, συνήθως 12-20 mm, αν αφεθεί ανοιχτή (ή σφραγιστεί πρόχειρα με λίγο σιλικόνη), μετατρέπεται σε διόδο νερού.
Η βροχή χτυπά τον τοίχο, τρέχει κάτω από τη βαρύτητα και βρίσκει τρεις δρόμους: (1) τριχοειδής ροή κατά μήκος του καλωδίου, (2) κενά γύρω από τη σιλικόνη, (3) σπασμένη σιλικόνη λόγω θερμικής διαστολής. Αν το καλώδιο κατεβαίνει από τον τοίχο προς τα μέσα, λειτουργεί σαν «τσουλήθρα» για σταγόνες.
Νερό μέσα σε ηλεκτρικό κουτί ή κλέμα σημαίνει κίνδυνο βραχυκυκλώματος ή ηλεκτροπληξίας. Τα μοτέρ ρολών λειτουργούν στα 230V - η διαρροή νερού στις συνδέσεις μπορεί να είναι θανατηφόρα. Προσοχή ιδιαίτερα σε μπάνια, κουζίνες ή εξωτερικά αίθρια.

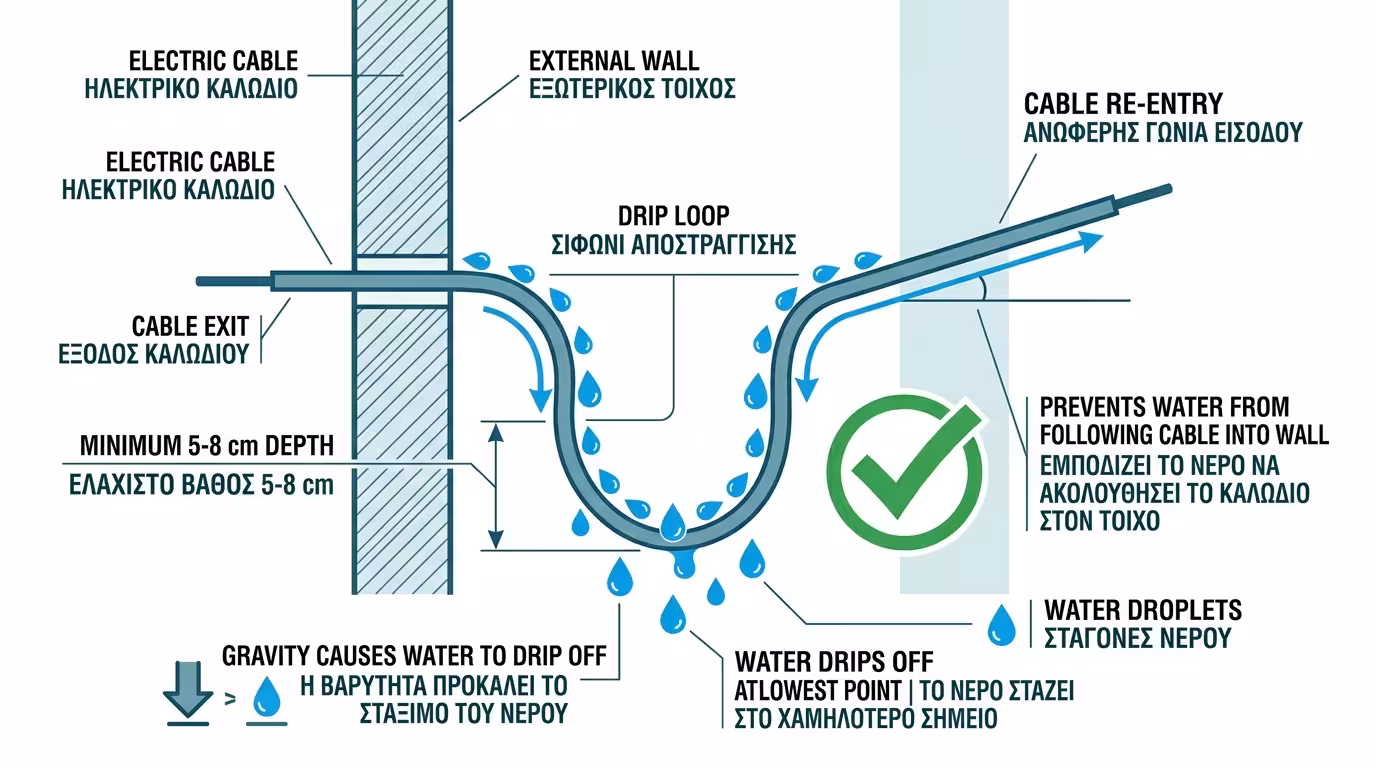

Η πιο απλή και αποτελεσματική τεχνική: πριν το καλώδιο μπει στον τοίχο, κάνει μια βρόχα προς τα κάτω σχήματος U. Αυτό εξασφαλίζει ότι κάθε σταγόνα νερού που τρέχει κατά μήκος του καλωδίου θα σταματήσει στο χαμηλότερο σημείο και θα στάξει στον αέρα, αντί να «μπει» στον τοίχο.
Ο ηλεκτρολόγος αφήνει αρκετό σύρμα ώστε το καλώδιο να σχηματίζει ένα U βάθους τουλάχιστον 5-8 εκατοστά κάτω από την τρύπα. Η είσοδος στον τοίχο πρέπει να γίνεται ανοδικά (light upward angle), ώστε η βαρύτητα να εμποδίζει το νερό να ανέβει. Ο βρόχος δεν κοστίζει τίποτα - μόνο λίγα εκατοστά επιπλέον καλώδιο.
Ο βρόχος drip loop δεν υποκαθιστά τη στεγάνωση - τη φιλτράρει. Ακόμα κι αν η σφράγιση αποτύχει χρόνια μετά, ο βρόχος θα «πιάσει» τις σταγόνες πριν φτάσουν στον τοίχο. Θεωρήστε τον δεύτερη γραμμή άμυνας.

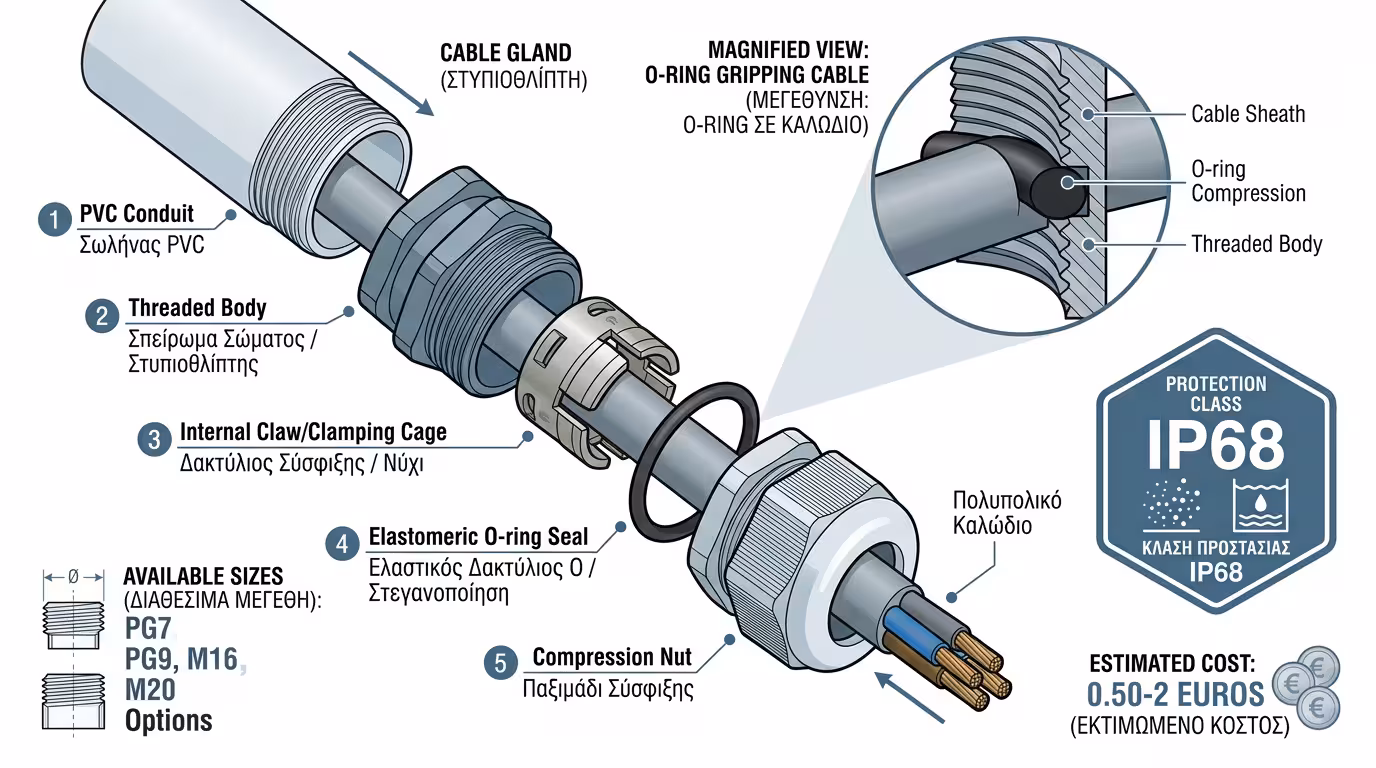

Ο στυπιοθήλακας (cable gland) είναι ένα μικρό, βιδωτό εξάρτημα που σφίγγει γύρω από το καλώδιο και σφραγίζει ερμητικά τη διαπέραση.
Ο στυπιοθήλακας βιδώνεται σε ένα σπείρωμα (κολλημένο στη σωλήνα PVC ή τον τοίχο). Μέσα του υπάρχει ένα ελαστικό δαχτυλίδι (O-ring) που σφίγγει γύρω από το καλώδιο. Κλάση στεγάνωσης IP65 ή IP68 σημαίνει ότι μπλοκάρει πλήρως νερό και σκόνη. Τα μεγέθη κυμαίνονται (PG7, PG9, M16, M20) ανάλογα με τη διάμετρο του καλωδίου.
Ένας ποιοτικός στυπιοθήλακας IP68 κοστίζει 0,50-2 ευρώ. Η εξοικονόμηση χρημάτων παρακάμπτοντάς τον μπορεί να οδηγήσει σε ζημιά πολλών χιλιάδων ευρώ λόγω υγρασίας στον τοίχο ή ηλεκτρικού βραχυκυκλώματος. Μην τον παραλείπετε ποτέ.

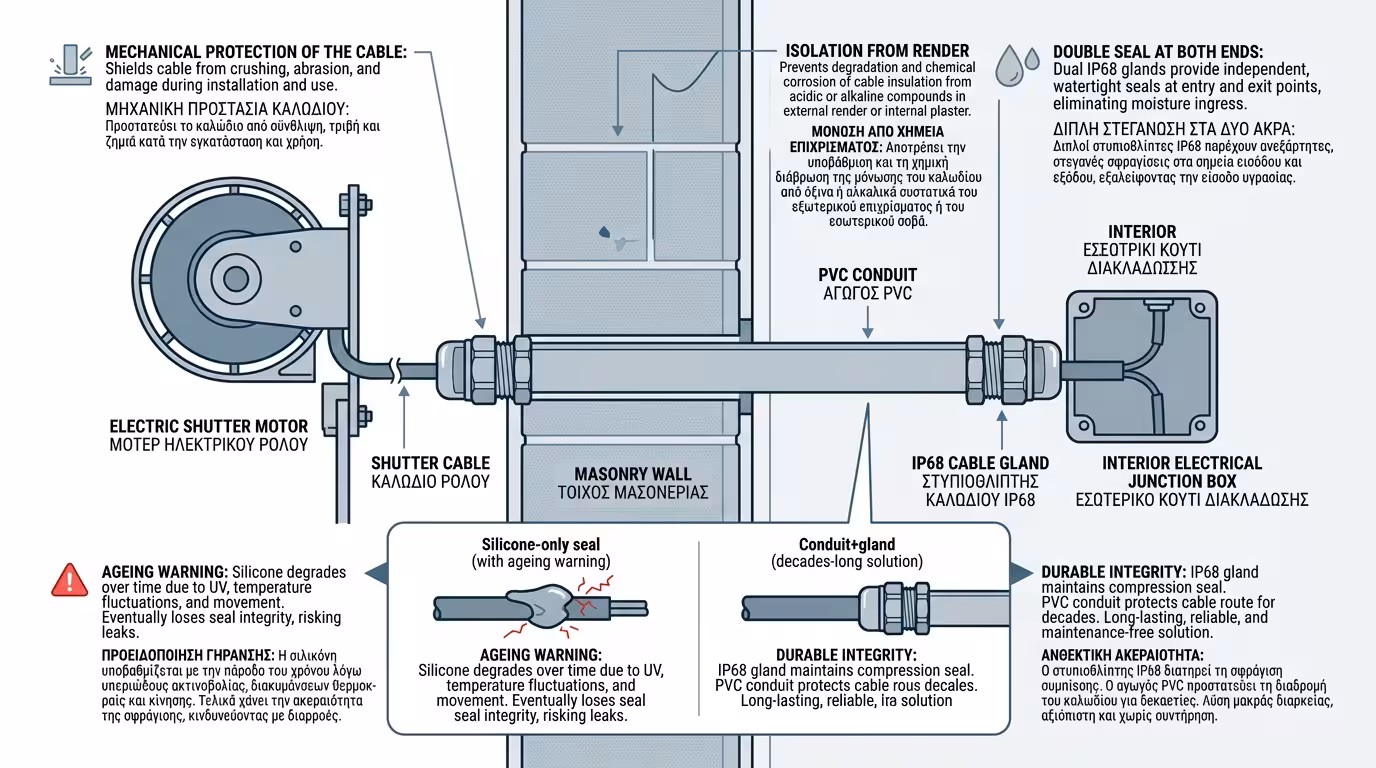

Η καλύτερη πρακτική: τα καλώδια δεν πρέπει να περνούν «γυμνά» μέσα στον τοίχο. Αντί αυτού, ο ηλεκτρολόγος τοποθετεί έναν στεγανό πλαστικό σωληνίσκο (conduit) (σπιράλ ή κοφτό PVC) μέσα στον τοίχο.
Ο σωληνίσκος (1) προστατεύει μηχανικά το καλώδιο (αν κάποιος τρυπήσει τον τοίχο αργότερα με δράπανο), (2) απομονώνει το καλώδιο από τον σοβά (αποφεύγοντας χημική διάβρωση) και (3) σφραγίζεται στα δύο άκρα με στυπιοθήλακες, δημιουργώντας διπλή στεγάνωση.
Αν δεν υπάρχει σωληνίσκος, μπορείτε εναλλακτικά να σφραγίσετε την τρύπα με ουδέτερη σιλικόνη κατάλληλη για εξωτερική χρήση (όχι ακρυλική - αυτή ραγίζει). Βεβαιωθείτε ότι η σιλικόνη γεμίζει ολόκληρο το βάθος της τρύπας, όχι μόνο ένα επιφανειακό στρώμα. Ωστόσο η σιλικόνη γηράσκει - ο σωληνίσκος με στυπιοθήλακα παραμένει λύση δεκαετιών.
Κάθε καλώδιο που βγαίνει εξωτερικά (ρολά, κάμερες, φωτισμός) πρέπει να σφραγίζεται με (1) drip loop U, (2) στυπιοθήλακα IP65/IP68 και (3) ιδανικά σωληνίσκο PVC. Αυτά τα τρία μαζί κοστίζουν μερικά ευρώ αλλά αποτρέπουν χιλιάδες ευρώ ζημιές, μούχλα στους τοίχους και ηλεκτρικούς κινδύνους. Ζητήστε από τον ηλεκτρολόγο σας να σας τα δείξει πριν σοβατίσετε.
