Στα προηγούμενα άρθρα εξετάσαμε πού μπαίνει το κούφωμα μέσα στο πάχος του τοίχου (πρόσωπο μέσα, στη μέση ή πρόσωπο έξω). Τώρα πάμε ένα βήμα παραπέρα: τι γίνεται αν βγάλουμε το παράθυρο εντελώς έξω από το άνοιγμα, τοποθετώντας το μπροστά από τον τοίχο, «κρεμασμένο» μέσα στο μονωτικό στρώμα;
Αυτή η τεχνική ονομάζεται out-frame installation (ή «pre-wall» ή «εκτός ανοίγματος»). Αποτελεί τον χρυσό κανόνα κατασκευής Παθητικού Κτιρίου (Passive House) και ολοένα περισσότεροι Έλληνες αρχιτέκτονες την υιοθετούν, ειδικά σε κτίρια που στοχεύουν σε πιστοποίηση nZEB (nearly Zero Energy Building). Ας δούμε πώς λειτουργεί, τι εργαλεία χρειάζεται και γιατί εξαφανίζει τις θερμογέφυρες.

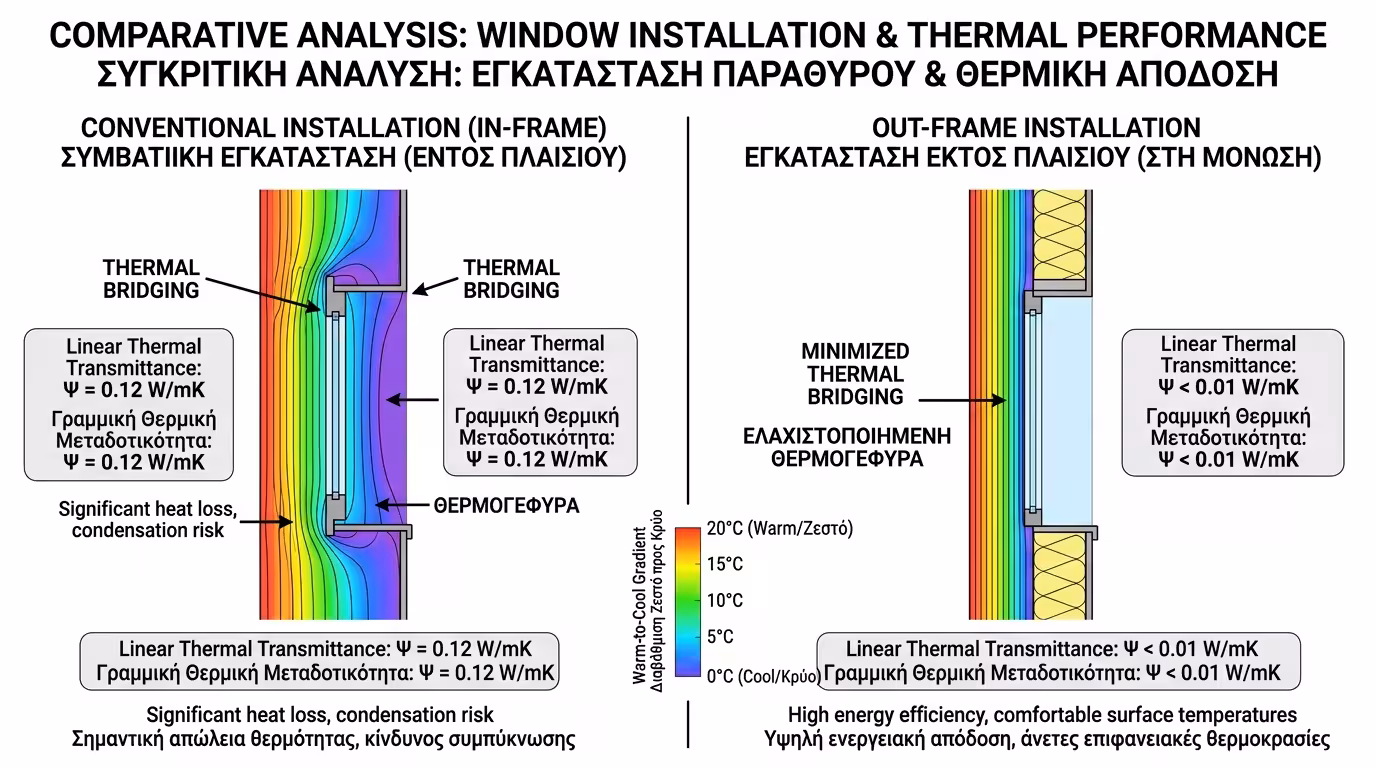

Σε μια κλασική τοποθέτηση, ο τοίχος έχει ένα «άνοιγμα» (τρύπα) και το κούφωμα μπαίνει μέσα σε αυτήν. Η κάσα βιδώνεται στα πλαϊνά τούβλα, και η θερμοπρόσοψη (ETICS) τυλίγεται γύρω-γύρω. Σε αυτό το σενάριο, η ισόθερμη γραμμή αναγκάζεται να κάνει ελιγμούς γύρω από το κούφωμα.
Στην τοποθέτηση out-frame, το κούφωμα δεν μπαίνει καθόλου μέσα στον τοίχο. Τοποθετείται εξ ολοκλήρου μπροστά από τον τοίχο, στο ίδιο επίπεδο με τη θερμοπρόσοψη. Η ισόθερμη γραμμή παραμένει τέλεια ευθεία, χωρίς σπασίματα. Η θερμοδιακοπή του αλουμινίου ευθυγραμμίζεται πλήρως με τη μόνωση του τοίχου. Αποτέλεσμα: μηδενική θερμογέφυρα.
Τα κτίρια που στοχεύουν σε πιστοποίηση Passive House (PHI) πρέπει να εξαφανίσουν κάθε θερμογέφυρα, ακόμα και εκείνη στην περίμετρο του παραθύρου. Η τοποθέτηση out-frame μηδενίζει τη γραμμική θερμογέφυρα (ψ κάτω από 0,01 W/m·K), κάτι που σχεδόν αδύνατο με κλασική τοποθέτηση. Αυτός είναι ο λόγος που σχεδόν κάθε πιστοποιημένο Passive House χρησιμοποιεί αυτή τη μέθοδο.

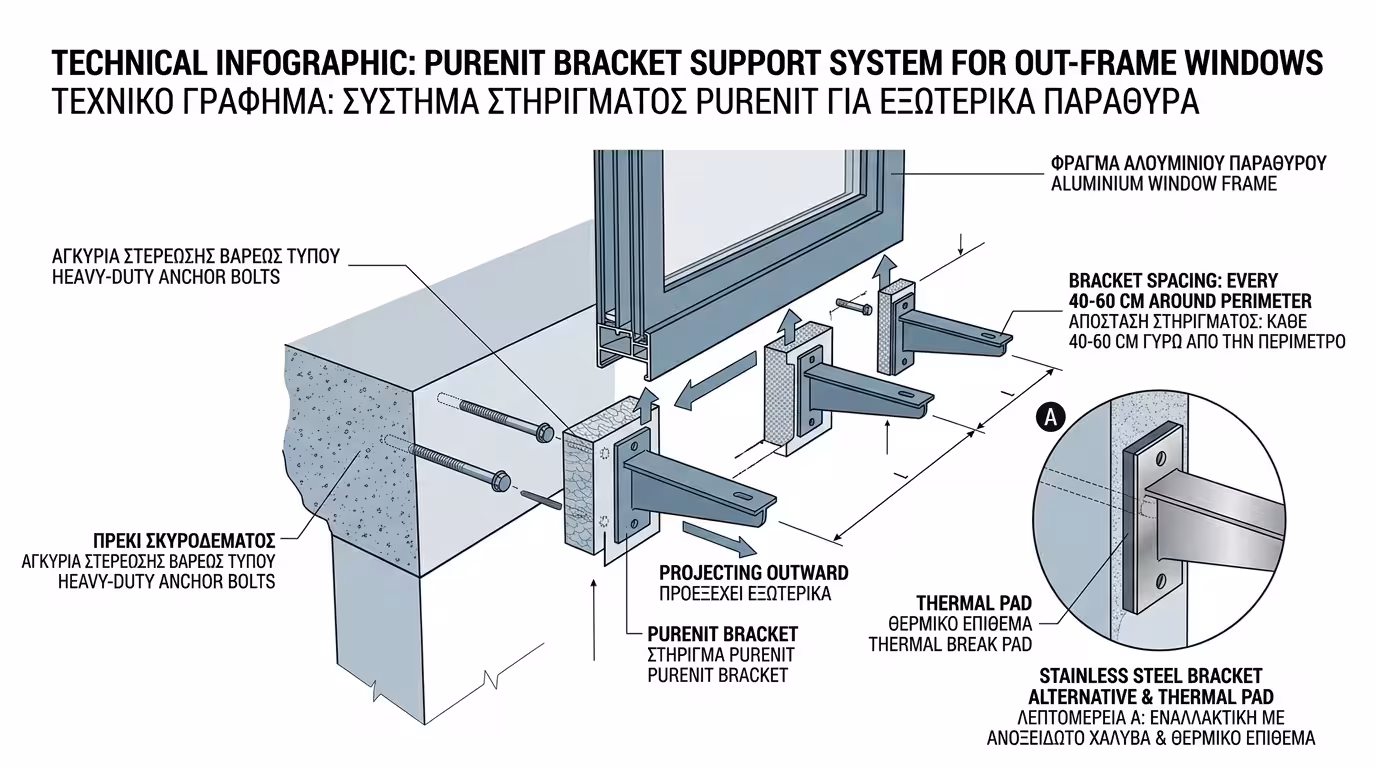

Αν το κούφωμα δεν βιδώνεται πλέον στα πλαϊνά τούβλα, πώς στηρίζεται; Η απάντηση είναι τα ειδικά κολάρα (brackets) ή γωνίες που βιδώνονται στη μετώπη του μπετόν. Αυτά τα κολάρα «βγαίνουν» εξωτερικά και στηρίζουν την κάσα του κουφώματος μπροστά από τον τοίχο.
Τα στηρίγματα κατασκευάζονται από Purenit (ενισχυμένο PUR) ή ανοξείδωτο χάλυβα. Το Purenit είναι ιδανικό γιατί δεν μεταδίδει θερμότητα (λ ≈ 0,08 W/m·K). Τα μεταλλικά στηρίγματα απαιτούν θερμική διακοπή (thermal pad) στο σημείο σύνδεσης με τον τοίχο, αλλιώς δημιουργούν σημειακή θερμογέφυρα.
Τα κολάρα τοποθετούνται περιμετρικά (πάνω, κάτω, πλαϊνά) κάθε 40-60 εκατοστά, ανάλογα με το βάρος του κουφώματος. Βιδώνονται στον τοίχο με ειδικά βύσματα βαρέως τύπου. Μόλις στερεωθούν, η κάσα του αλουμινίου «κάθεται» πάνω τους. Η ψευτόκασα δεν χρειάζεται - τα κολάρα λειτουργούν ως ψευτόκασα.

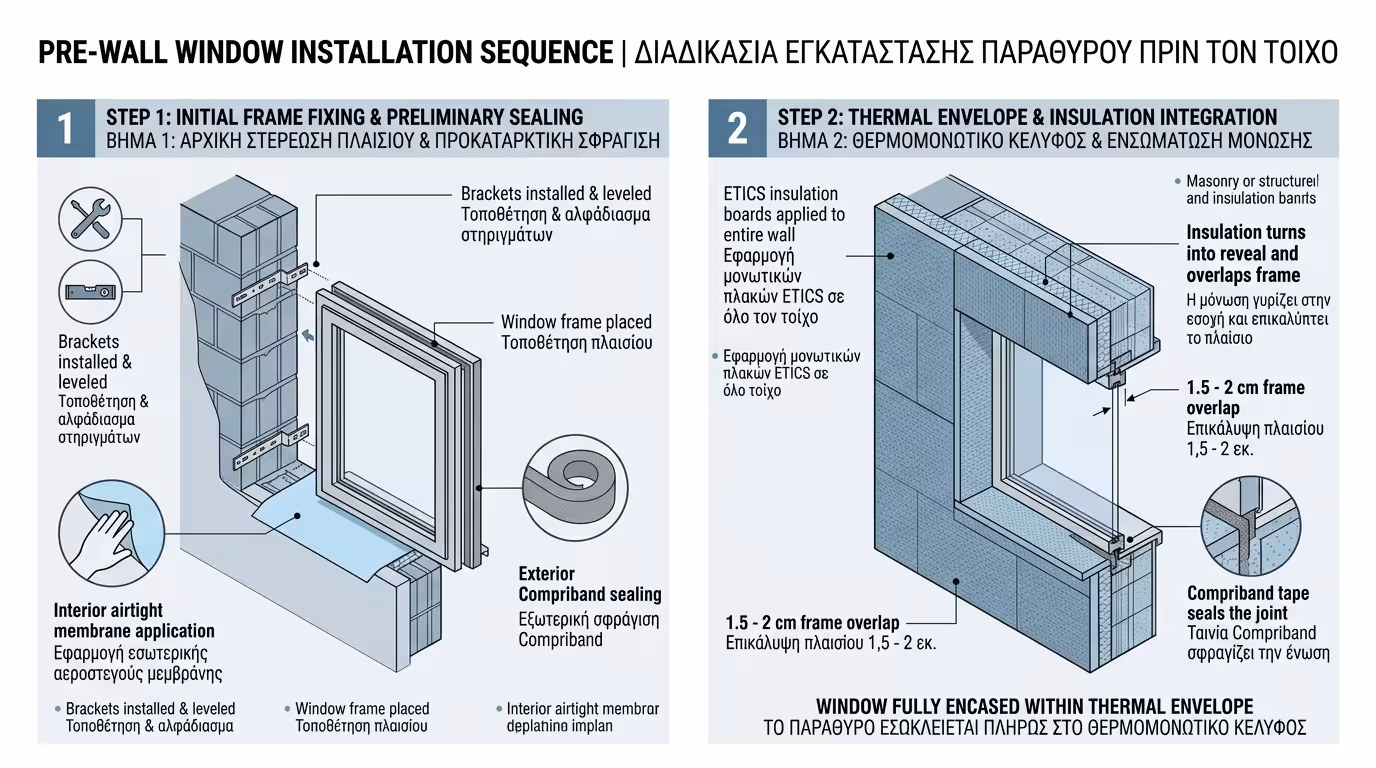

Η ονομασία pre-wall (πριν τον τοίχο) περιγράφει ακριβώς αυτό: πρώτα τοποθετείται το κούφωμα (στα κολάρα), και μετά «χτίζεται» η θερμοπρόσοψη γύρω του. Η μόνωση τυλίγεται ολόκληρη γύρω από την κάσα, ώστε αυτή να βρίσκεται πλήρως εγκιβωτισμένη μέσα στο θερμικό κέλυφος.
Τοποθετούνται και αλφαδιάζονται τα κολάρα στηρίγματα. Η κάσα του αλουμινίου τοποθετείται πάνω τους. Σφραγίζεται αεροστεγώς στη εσωτερική πλευρά (μεμβράνη αεροστεγανότητας) και υδροστεγώς (αλλά αναπνέουσα) στην εξωτερική πλευρά (Compriband + αεροφράκτης).
Η θερμοπρόσοψη εφαρμόζεται κανονικά σε ολόκληρο τον τοίχο. Στο σημείο του κουφώματος, η μόνωση γυρίζει μέσα στη λαμπάδα (ακριβώς όπως συζητήσαμε στο άρθρο για τη σύνδεση ETICS) και «αγκαλιάζει» την κάσα κατά 1,5-2 εκατοστά. Ο αρμός σφραγίζεται με ταινία Compriband.

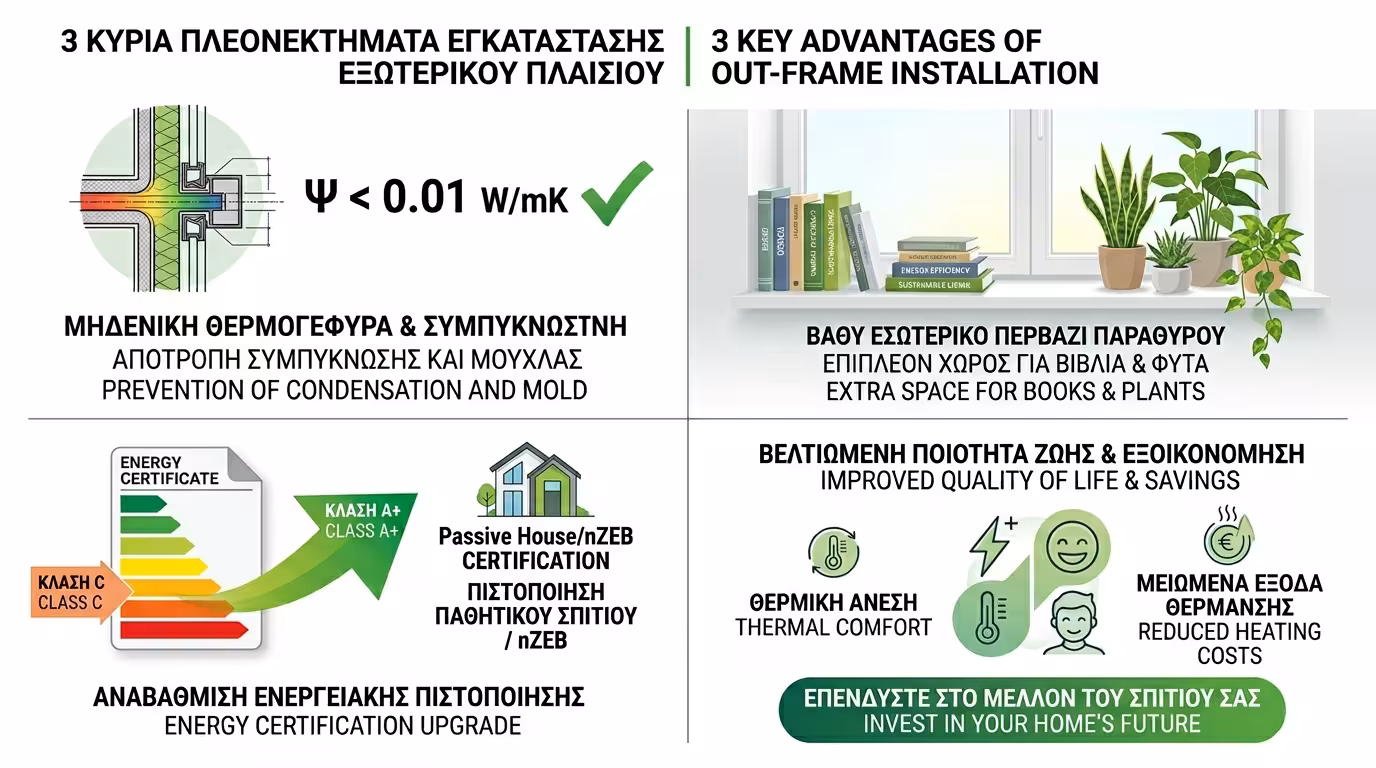

Η μέθοδος out-frame δεν είναι απλά «μόδα» του βιοκλιματικού σχεδιασμού. Προσφέρει συγκεκριμένα, μετρήσιμα πλεονεκτήματα:
Η γραμμική θερμογέφυρα πέφτει κάτω από 0,01 W/m·K. Αυτό σημαίνει: μηδενικές συμπυκνώσεις γύρω από το παράθυρο, καμία μούχλα στις γωνίες, καμία «κρύα ζώνη» στον εσωτερικό τοίχο. Ακριβώς αυτό που χρειάζεται η σύγχρονη ενεργειακή αναβάθμιση.
Επειδή το κούφωμα μεταφέρεται εντελώς έξω, κερδίζετε ένα βαθύ εσωτερικό περβάζι, ιδανικό για γλάστρες, βιβλία, διακοσμητικά στοιχεία ή ακόμα και μικρές γωνιές χαλάρωσης. Στα Παθητικά Κτίρια, αυτό το βαθύ περβάζι αποτελεί χαρακτηριστικό σχεδιαστικό στοιχείο.
Ένα σπίτι με out-frame εγκατάσταση είναι πιστοποιήσιμο κατά nZEB/Passive House, αυξάνοντας σημαντικά την μεταπωλητική αξία. Επιπλέον, η ενεργειακή κλάση ανεβαίνει δραστικά, μειώνοντας τα κόστη θέρμανσης και ψύξης για δεκαετίες. Η τεχνολογία out-frame αντισταθμίζει το υψηλότερο αρχικό κόστος εντός λίγων ετών χάρη στην εξοικονόμηση ενέργειας.
Η τοποθέτηση out-frame είναι η κορυφαία μέθοδος εγκατάστασης παραθύρων για κτίρια με υψηλές ενεργειακές απαιτήσεις. Απαιτεί εξειδικευμένα στηρίγματα (Purenit ή INOX), σχολαστική σφράγιση και στενή συνεργασία μεταξύ αλουμινά και μονωσατζή. Αν σχεδιάζετε νέο σπίτι ή ριζική ανακαίνιση, ρωτήστε τον αρχιτέκτονά σας γι' αυτή τη μέθοδο - μπορεί να αλλάξει ριζικά την ενεργειακή συμπεριφορά του κτιρίου σας.
