💧 Λειτουργία ως «Πισίνα»
Αυτό το προφίλ λειτουργεί πρακτικά σαν μια μικρή «πισίνα»: μαζεύει το νερό της βροχής που χτυπάει στο τζάμι και, μέσω μικρών οπών (νεροχύτες), το βγάζει ξανά προς τα έξω.
Αποστράγγιση και κρυφοί οδηγοί (Flush tracks) σε Minimal Συρόμενα: Τεχνικές προδιαγραφές
Είναι η απόλυτη φαντασίωση κάθε σύγχρονου αρχιτέκτονα: Το δάπεδο του σαλονιού να συνεχίζεται οπτικά και πρακτικά προς τη βεράντα, χρησιμοποιώντας ακριβώς το ίδιο υλικό (π.χ. ξύλο ή πλακάκι μεγάλων διαστάσεων), σε ακριβώς το ίδιο επίπεδο. Χωρίς κανένα σκαλοπάτι, χωρίς κανένα εμπόδιο.
Για τον ιδιοκτήτη, αυτό σημαίνει απόλυτη ενοποίηση του χώρου και μηδενικός κίνδυνος να σκοντάψει κάποιος. Για τον μηχανικό και τον εγκαταστάτη όμως, αυτή η απαίτηση (το λεγόμενο Zero Threshold ή Flush Track) αποτελεί έναν πραγματικό εφιάλτη.
Ο λόγος είναι απλός: η βαρύτητα και το νερό. Όταν έξω μαίνεται μια καταιγίδα και ο άνεμος χτυπάει το τζάμι, τα νερά κυλούν προς τα κάτω. Αν δεν υπάρχει το κλασικό, υπερυψωμένο «κατώφλι» αλουμινίου να λειτουργήσει ως φράγμα, τι εμποδίζει το νερό να πλημμυρίσει το πανάκριβο ξύλινο πάτωμα του σαλονιού; Η απάντηση κρύβεται στην υποδαπέδια μηχανική αποστράγγισης.

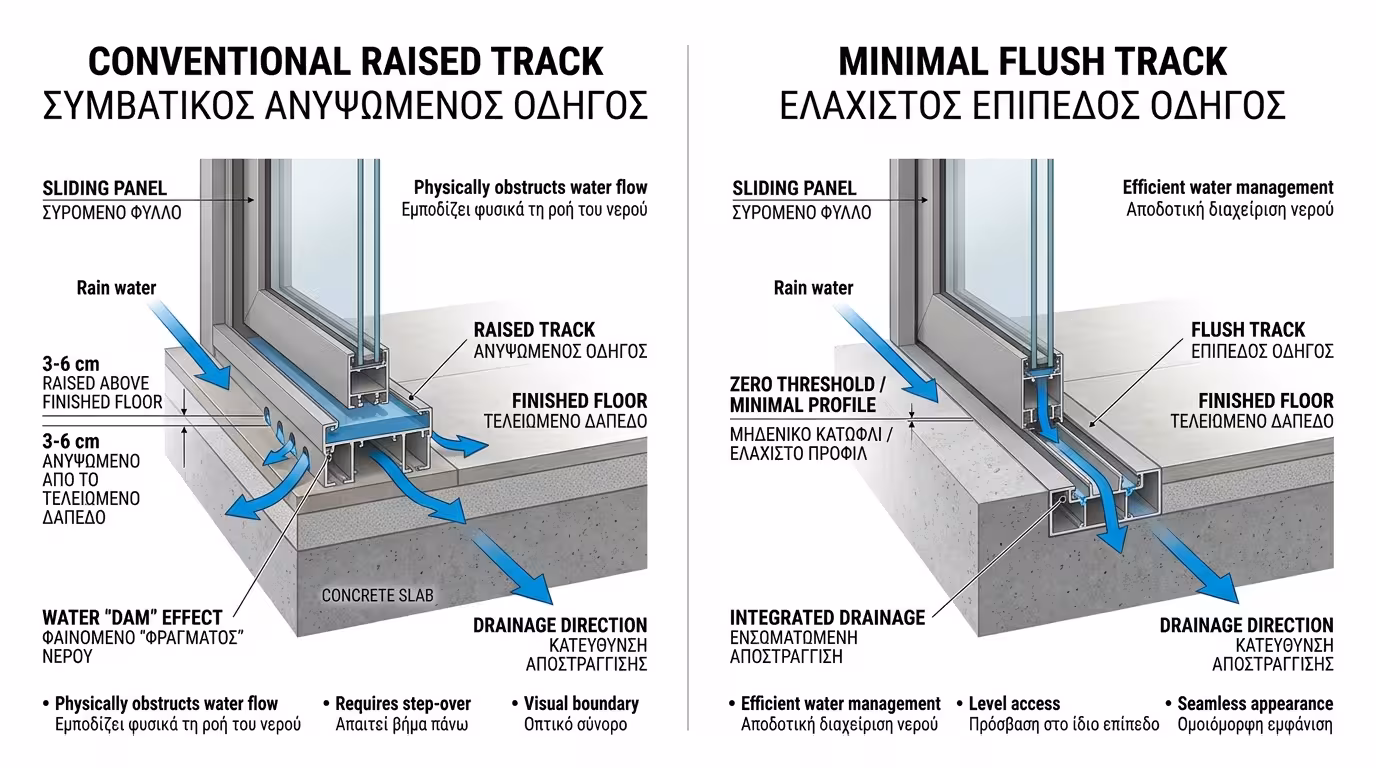

1. Το Πρόβλημα του Παρελθόντος: Το «Φράγμα»
Στα συμβατικά συρόμενα κουφώματα, ο κάτω οδηγός τοποθετείται πάνω στο τελικό δάπεδο. Δημιουργεί ένα εξόγκωμα (κατώφλι) ύψους 3 έως 6 εκατοστών.
🔽 Η Κατάργηση στα Minimal
Στα minimal συστήματα, αυτό το εξόγκωμα διαγράφεται. Ο οδηγός βυθίζεται (χωνεύεται) μέσα στην πλάκα του σκυροδέματος.

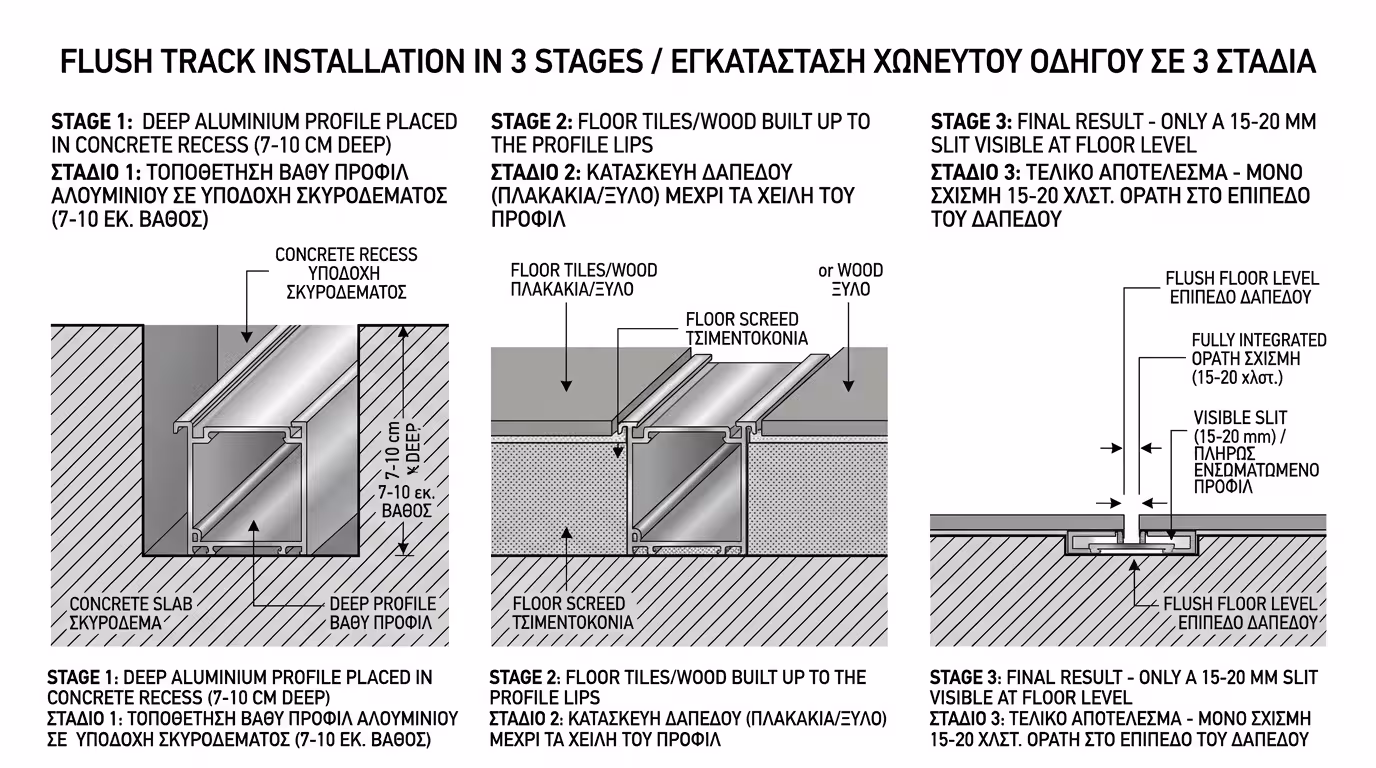

2. Πώς Λειτουργεί ο Κρυφός Οδηγός (Flush Track);
Η φιλοσοφία του κρυφού οδηγού βασίζεται στην απόκρυψη του όγκου του αλουμινίου κάτω από την τελική επιφάνεια του δαπέδου.
1️⃣ Εγκατάσταση στο Σκυρόδεμα
Πριν πέσει η τσιμεντοκονία (το γέμισμα του δαπέδου), τοποθετείται ένα ειδικό, βαθύ προφίλ (κάσα) αλουμινίου.
2️⃣ Η Επικάλυψη
Ο πλακάς ή ο πατωματζής έρχεται και «χτίζει» το δάπεδο ακριβώς πάνω στα χείλη αυτού του προφίλ.
✅ Η Ορατή Σχισμή
Το μόνο που μένει ορατό στο τέλος είναι μια απειροελάχιστη, κομψή σχισμή (πλάτους μόλις 15-20 χιλιοστών), μέσα στην οποία γλιστράει το φύλλο ή το ράουλο του παραθύρου.

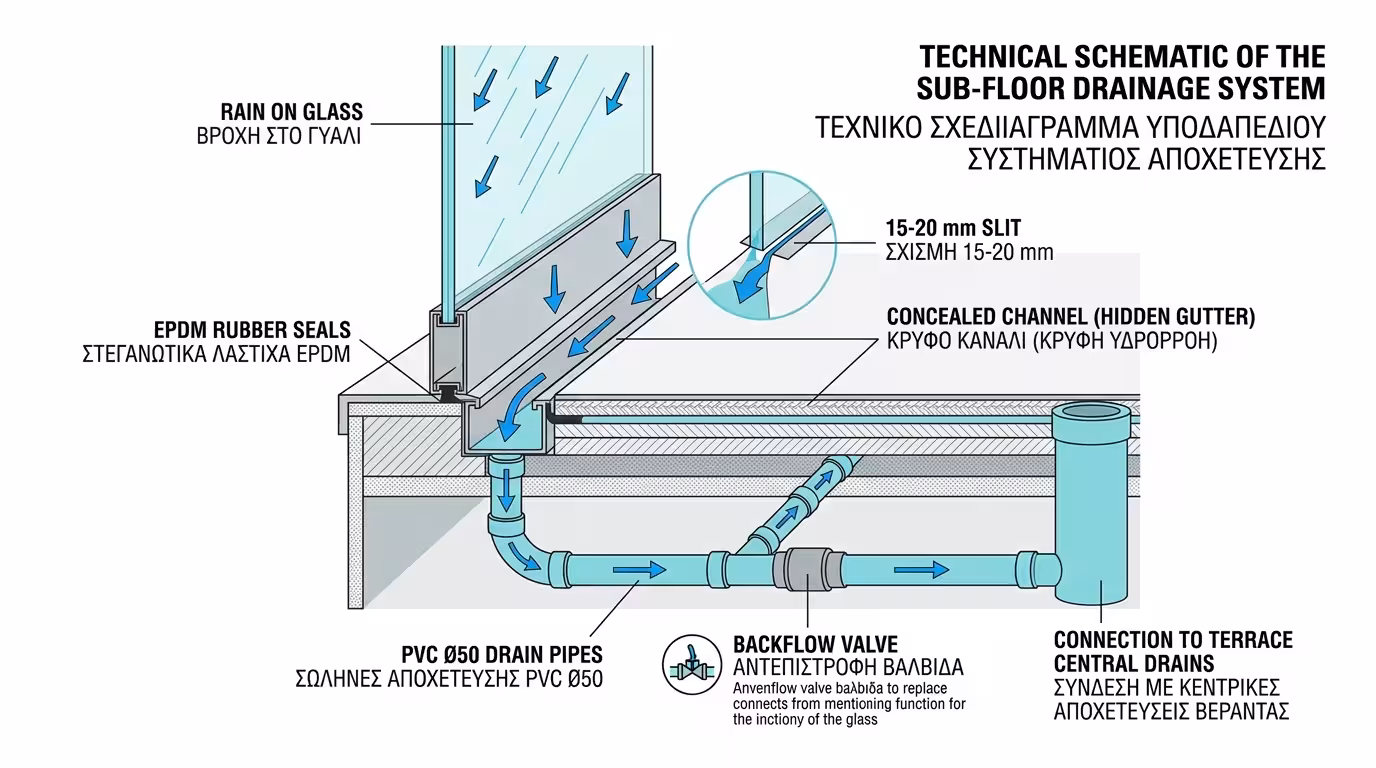

3. Η «Αόρατη» Αποστράγγιση (Drainage System)
Αφού δεν υπάρχει φυσικό εμπόδιο, πώς σταματάμε το νερό; Το κρυφό προφίλ που βρίσκεται κάτω από το πάτωμα δεν είναι απλώς μια ράγα. Είναι ένα ολοκληρωμένο κανάλι συλλογής υδάτων (κρυφή υδρορροή).
💧 Το Κρυφό Κανάλι
Όσο νερό γλιστράει πάνω στο τζάμι ή περνάει από την ορατή σχισμή του δαπέδου, καταλήγει μέσα στον μεγάλο θάλαμο του χωνευτού οδηγού.
🔧 Σύνδεση με την Υδραυλική Εγκατάσταση
Εδώ είναι το κρίσιμο σημείο. Αυτό το κανάλι δεν αφήνει τα νερά να λιμνάζουν. Στο κάτω μέρος του διαθέτει ειδικά ακροφύσια, τα οποία ο υδραυλικός συνδέει με σωλήνες PVC (π.χ. διατομής Φ50). Τα νερά οδηγούνται βαρυτικά στα κεντρικά σιφώνια της βεράντας ή στο δίκτυο ομβρίων υδάτων του κτιρίου.
🛡️ Βαλβίδες Αντεπιστροφής & Ανεμοφράκτες
Για να αποφευχθεί το φαινόμενο όπου ο δυνατός αέρας «σπρώχνει» το νερό μέσα από τις σωληνώσεις πίσω στο σαλόνι, τα εξελιγμένα minimal συστήματα ενσωματώνουν βαλβίδες αντεπιστροφής και ελαστικά EPDM που σφραγίζουν τη σχισμή.
4. Ο «Χρυσός Κανόνας» της Εγκατάστασης (Προς Μηχανικούς)
Η επιτυχία ενός flush track συστήματος δεν εξαρτάται μόνο από την ποιότητα του αλουμινίου, αλλά απαιτεί απόλυτο συντονισμό τριών συνεργείων (αλουμινάς, χτίστης/πλακάς, υδραυλικός).
1️⃣ Σχεδιασμός από τα Μπετά
Η πρόβλεψη για κρυφό οδηγό πρέπει να γίνει πριν πέσουν τα μπετά. Απαιτείται μια «σκάφη» (εσοχή) στο σκυρόδεμα βάθους τουλάχιστον 7-10 εκατοστών για να χωρέσει ο μηχανισμός και οι σωληνώσεις απορροής. Αν το θυμηθείτε στο στάδιο του πλακιδίου, είναι ήδη αργά.
💧 Απόλυτη Υγρομόνωση
Το χαντάκι όπου θα μπει ο οδηγός πρέπει να περαστεί με επαλειφόμενα τσιμεντοειδή μονωτικά. Επιπλέον, το αλουμίνιο πρέπει να συνδεθεί με το σκυρόδεμα χρησιμοποιώντας ελαστικές μεμβράνες EPDM, ώστε να μην περάσει ποτέ υγρασία στην πλάκα.
📐 Κλίσεις Εξωτερικού Δαπέδου
Το ότι το κατώφλι είναι «μηδενικό», δεν σημαίνει ότι η βεράντα είναι απόλυτα επίπεδη. Το εξωτερικό πλακάκι επιβάλλεται να έχει κλίση 1% έως 2% μακριά από το κούφωμα, ώστε ο κύριος όγκος του νερού να φεύγει προς τον κήπο.
🔩 Εξωτερική Εσχάρα (Drainage Grate)
Σε περιοχές με έντονες βροχοπτώσεις, η βέλτιστη πρακτική είναι η τοποθέτηση μιας στενής, ανοξείδωτης εσχάρας (καναλιού) στο εξωτερικό δάπεδο, ακριβώς σε επαφή με τον οδηγό του αλουμινίου, για να «πιάνει» τα νερά πριν καν αυτά αγγίξουν το κούφωμα.
5. Συνοψίζοντας
🎯 Χειρουργική Ακρίβεια
Η τοποθέτηση κρυφών οδηγών (flush tracks) είναι η επιτομή της σύγχρονης μηχανικής στα minimal συρόμενα. Καταργεί τα οπτικά και φυσικά εμπόδια, δημιουργώντας χώρους που αναπνέουν ελεύθερα. Όμως, δεν συγχωρεί κατασκευαστικά λάθη. Απαιτεί χειρουργική ακρίβεια, άριστη υγρομόνωση και σωστή υδραυλική μελέτη για να διασφαλίσει ότι το σαλόνι σας θα παραμείνει ένα στεγνό και ασφαλές καταφύγιο.
