🔤 Το Γράμμα «E» (Integrity / Ακεραιότητα)
Δηλώνει ότι η πόρτα ή το τζάμι θα παραμείνει στη θέση του και δεν θα καταρρεύσει. Θα κρατήσει τις φλόγες και τα καυτά αέρια στην πλευρά της φωτιάς. Δεν θα δημιουργηθούν ρωγμές ή τρύπες.
Πυράντοχα Κουφώματα & Πόρτες (Fire-rated): Κανονισμοί πυροπροστασίας (Δείκτες EI30, EI60, EI120)
Μέχρι τώρα, σε αυτή την ενότητα, αναλύσαμε την αισθητική, τη θερμομόνωση και την ασφάλεια έναντι διαρρήξεων. Τι γίνεται όμως όταν το ζητούμενο δεν είναι η προστασία της περιουσίας, αλλά η προστασία της ίδιας της ανθρώπινης ζωής;
Αν είστε μηχανικός, αρχιτέκτονας ή ιδιοκτήτης ενός επαγγελματικού χώρου (ξενοδοχείο, νοσοκομείο, βιομηχανία, εμπορικό κέντρο, ή ακόμα και ένα μεγάλο εστιατόριο), γνωρίζετε καλά τον αυστηρό έλεγχο της Πυροσβεστικής Υπηρεσίας. Η μελέτη πυροπροστασίας απαιτεί τον διαχωρισμό του κτιρίου σε πυροδιαμερίσματα. Ο στόχος: αν ξεσπάσει φωτιά σε ένα δωμάτιο, να εγκλωβιστεί εκεί, δίνοντας χρόνο στους ανθρώπους να εκκενώσουν με ασφάλεια.
Το πιο αδύναμο σημείο κάθε πυροδιαμερίσματος είναι, φυσικά, τα ανοίγματά του: οι πόρτες και τα παράθυρα. Εδώ τον λόγο παίρνουν τα Πυράντοχα Κουφώματα (Fire-rated systems). Ας αποκωδικοποιήσουμε την τεχνική ορολογία και ας δούμε πώς κατασκευάζονται αυτές οι «ασπίδες» ζωής.

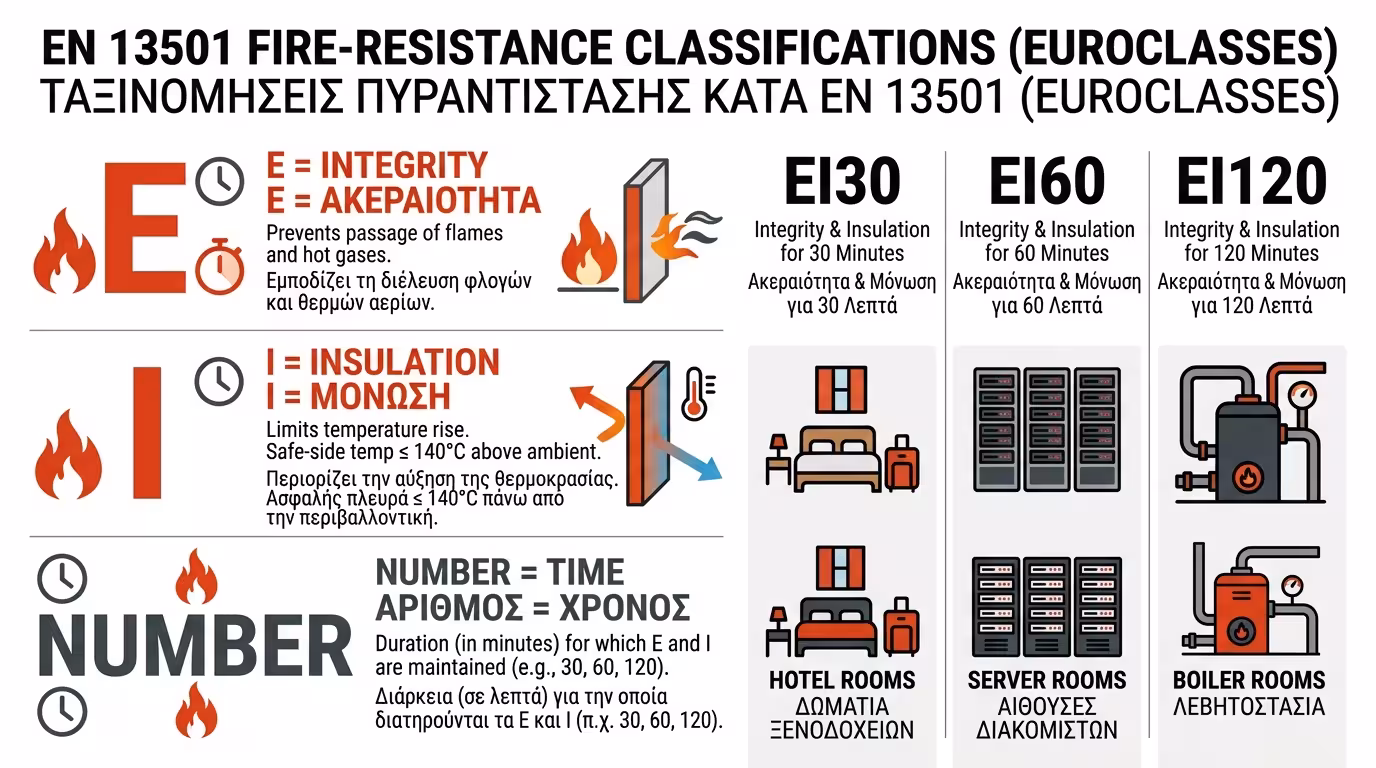

1. Αποκωδικοποιώντας τους Δείκτες: Τι σημαίνει το «EI 60»;
Όταν διαβάζετε μια μελέτη πυροπροστασίας, οι πόρτες και τα υαλοπετάσματα χαρακτηρίζονται από έναν συνδυασμό γραμμάτων και αριθμών, βάσει του ευρωπαϊκού προτύπου EN 13501.
🌡️ Το Γράμμα «I» (Insulation / Θερμομόνωση)
Η πιο κρίσιμη παράμετρος για τις οδεύσεις διαφυγής. Μια πόρτα μπορεί να κρατάει τις φλόγες (να έχει «E»), αλλά αν το μέταλλο πυρακτωθεί, ένας άνθρωπος που τρέχει να σωθεί και ακουμπήσει την πόρτα θα πάθει σοβαρά εγκαύματα. Ο δείκτης «I» εγγυάται ότι η θερμοκρασία στην ασφαλή πλευρά δεν θα ξεπεράσει κατά μέσο όρο τους 140°C πάνω από την αρχική.
⏱️ Ο Αριθμός (30, 60, 90, 120)
Δηλώνει τον ελάχιστο χρόνο αντοχής σε λεπτά. Μια πόρτα EI30 αντέχει μισή ώρα (συνήθης απαίτηση σε ξενοδοχεία). Μια πόρτα EI60 ή EI120 (1-2 ώρες) απαιτείται σε λεβητοστάσια, server rooms ή πόρτες κλιμακοστασίων, όπου το πυρικό φορτίο είναι τεράστιο.

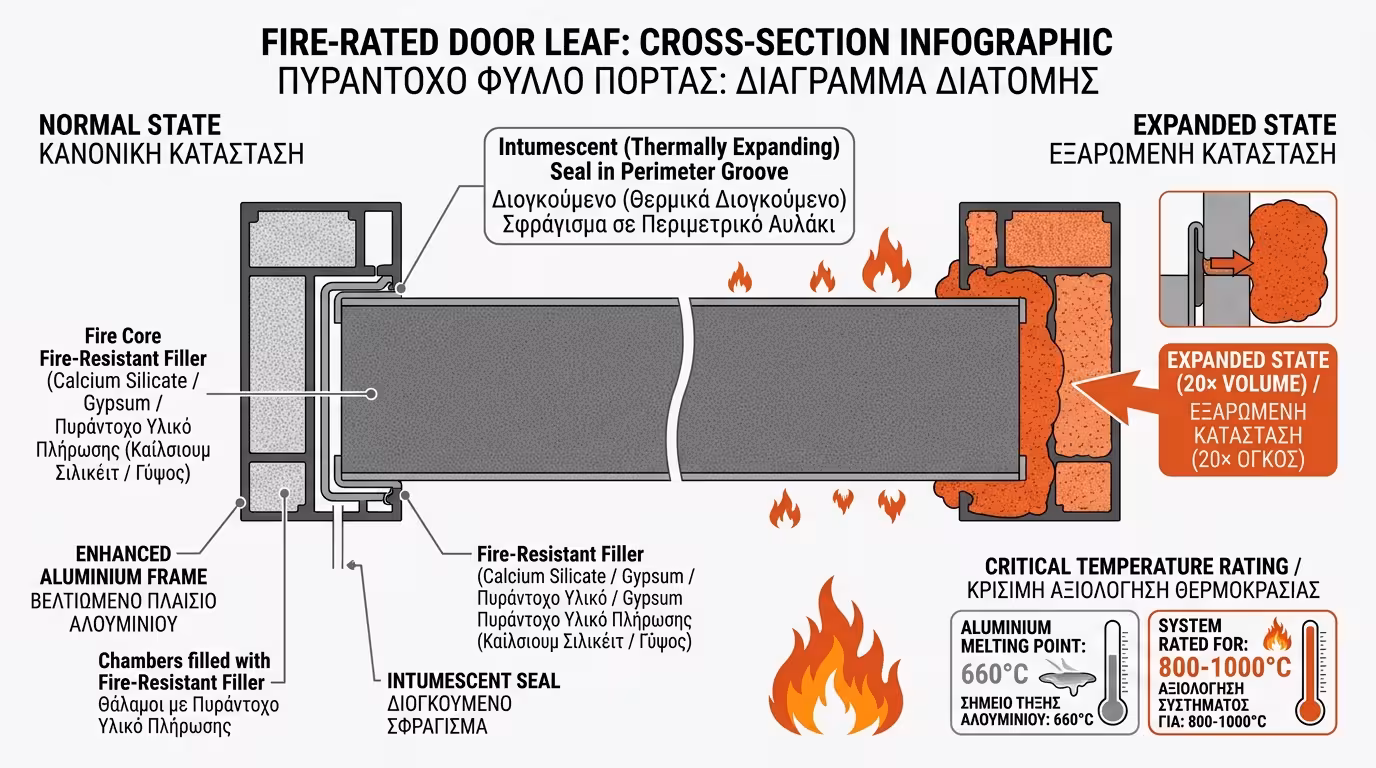

2. Πώς κατασκευάζεται ένα Πυράντοχο Σύστημα;
Για να αντέξει ένα σύστημα σε θερμοκρασίες που ξεπερνούν τους 800°C - 1000°C, τα συμβατικά υλικά είναι άχρηστα. Το αλουμίνιο, λιώνει στους 660°C. Πώς λοιπόν υπάρχουν πυράντοχες πόρτες αλουμινίου;
🏗️ Το Πλαίσιο (Χάλυβας ή Ενισχυμένο Αλουμίνιο)
Χάλυβας: Ο παραδοσιακός κυρίαρχος, διατηρεί δομική ακεραιότητα σε ακραίες θερμοκρασίες. Αλουμίνιο: Βαρέως τύπου προφίλ με θαλάμους «γεμισμένους» με ειδικά πυράντοχα υλικά (πυριτικά άλατα, γύψο ή χημικές ενώσεις) που λειτουργούν ως ψυκτικά, κρατώντας το αλουμίνιο όρθιο και μονωμένο.
🧪 Θερμοδιογκούμενα Λάστιχα (Intumescent Seals)
Ο μεγαλύτερος ήρωας της πυροπροστασίας. Περιμετρικά της πόρτας τοποθετούνται ειδικές ταινίες. Σε κανονικές συνθήκες μοιάζουν με απλά λάστιχα. Μόλις η θερμοκρασία φτάσει τους ~150°C, διογκώνονται έως και 20 φορές τον αρχικό τους όγκο, σφραγίζοντας ερμητικά κάθε χαραμάδα και αποτρέποντας τον θανατηφόρο καπνό!

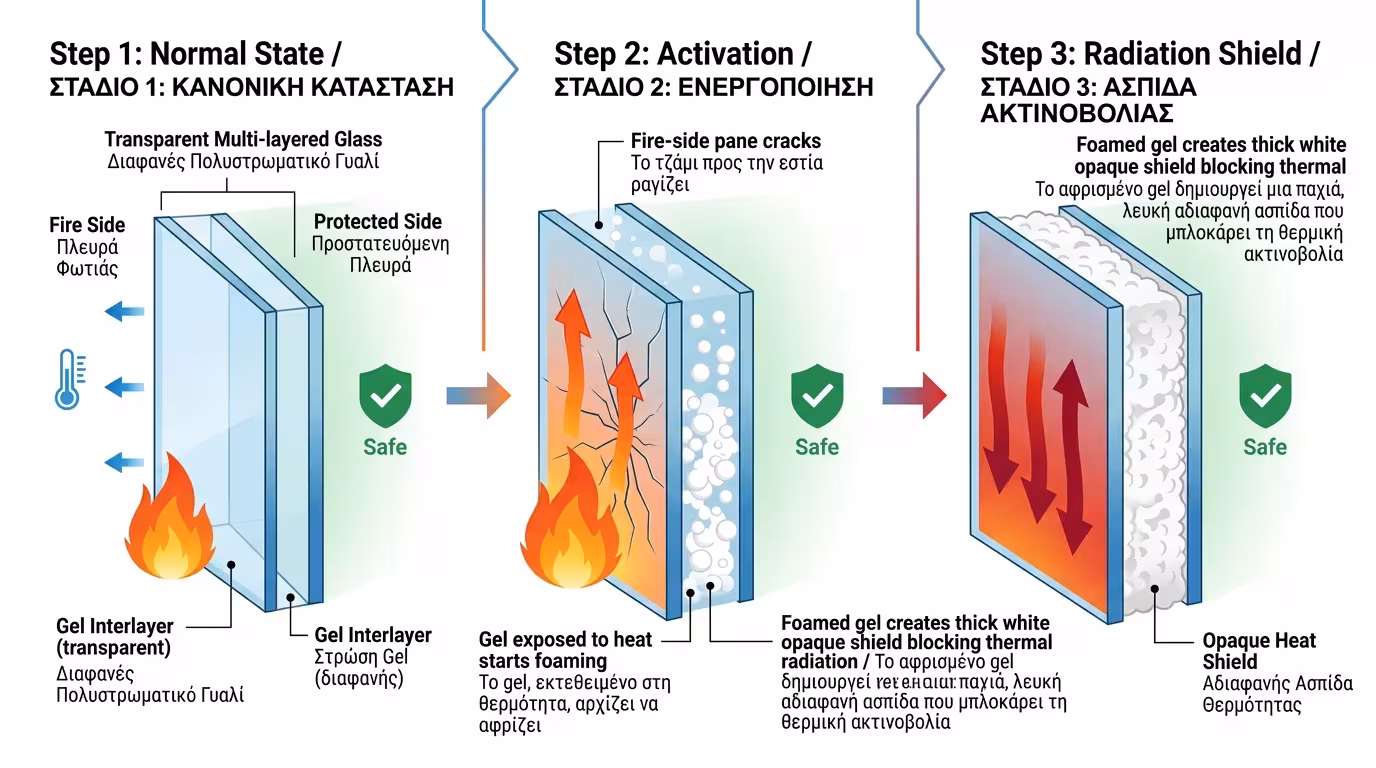

3. Το Πυράντοχο Τζάμι (Intumescent Glass)
Το απλό τζάμι σπάει μέσα σε 1-2 λεπτά από το θερμικό σοκ. Τα σύγχρονα πυράντοχα κρύσταλλα είναι πολυστρωματικά. Ανάμεσα στα φύλλα του γυαλιού, υπάρχει ένα ειδικό, απολύτως διάφανο χημικό gel.
1️⃣ Ρωγμή στο εκτεθειμένο τζάμι
Το τζάμι από την πλευρά της φωτιάς ραγίζει.
2️⃣ Το Gel Αφρίζει
Το gel εκτίθεται στη θερμότητα, «βράζει», αφρίζει και μετατρέπεται σε μια παχιά, αδιαφανή, λευκή ασπίδα.
3️⃣ Ασπίδα Ζωής
Αυτή η ασπίδα μπλοκάρει εντελώς τη θανατηφόρα θερμική ακτινοβολία και κρατάει την «κρύα» πλευρά του τζαμιού απόλυτα ασφαλή.

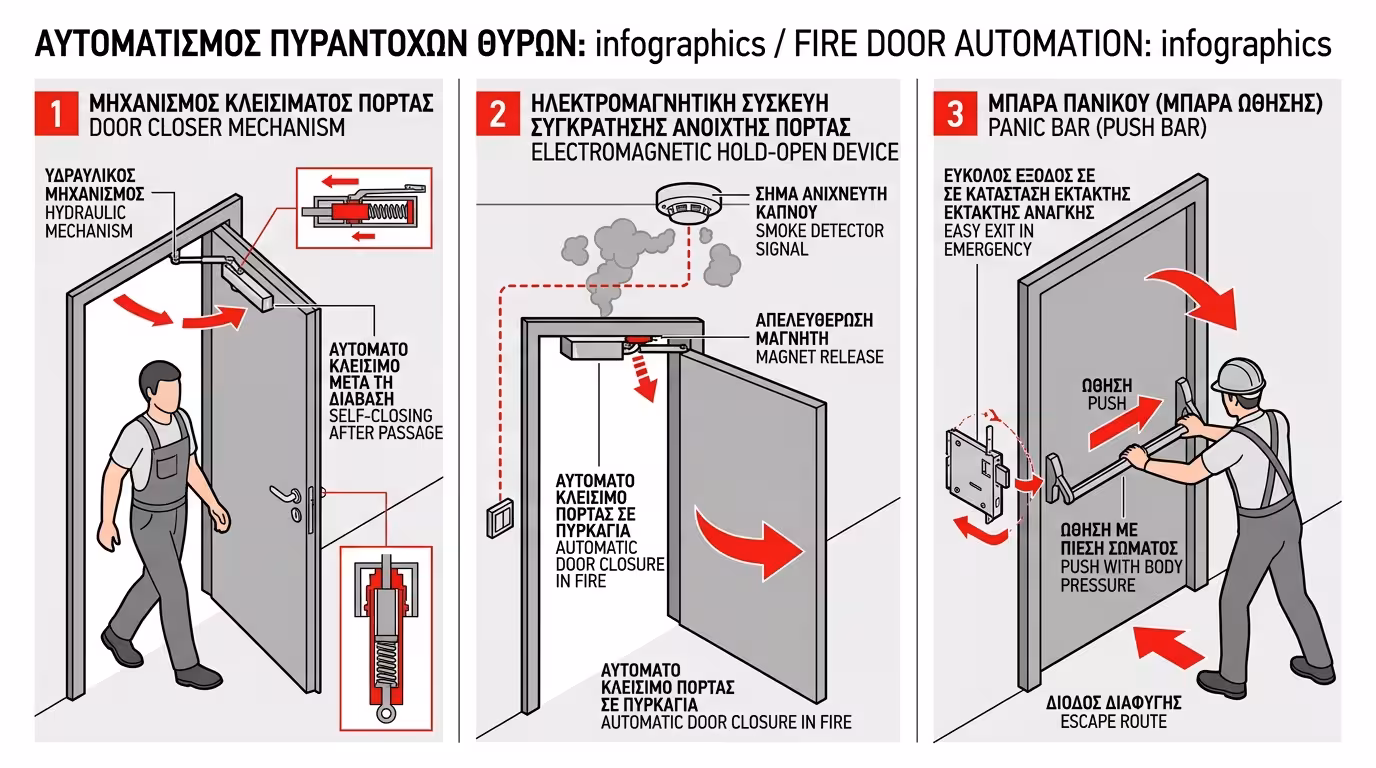

4. Η Σημασία των Αυτοματισμών: Η πόρτα πρέπει να είναι κλειστή!
Μια πόρτα EI120 αξίας χιλιάδων ευρώ είναι εντελώς άχρηστη αν την ώρα της πυρκαγιάς... κάποιος της έχει βάλει μια ξύλινη σφήνα για να αερίζεται ο διάδρομος.
⚙️ Αυτόματη Επαναφορά (Door Closer)
Οι πυράντοχες πόρτες επιβάλλεται να έχουν μηχανισμό αυτόματης επαναφοράς, ώστε να κλείνουν μόνες τους μετά τη διέλευση.
🧲 Ηλεκτρομαγνήτες
Αν η πόρτα πρέπει να μένει ανοιχτή (π.χ. σε νοσοκομεία), συγκρατείται από ειδικούς ηλεκτρομαγνήτες. Μόλις ο συναγερμός πυρκαγιάς (smoke detector) χτυπήσει, ο μαγνήτης απελευθερώνεται και η πόρτα κλείνει αυτόματα, σφραγίζοντας το πυροδιαμέρισμα.
🚪 Μπάρες Πανικού (Panic Bars)
Οι πόρτες διαφυγής εξοπλίζονται υποχρεωτικά με μπάρες πανικού, ώστε να ανοίγουν αβίαστα με την πίεση του σώματος προς τα έξω.
5. Συνοψίζοντας: Ποτέ μην παίζετε με την πιστοποίηση
🎯 Ενιαίο Πιστοποιητικό ως Σύνολο
Στα συστήματα πυροπροστασίας δεν νοείται «περίπου» ή «έκανα μια πατέντα». Ολόκληρο το σύστημα (κάσα, φύλλο, τζάμι, λάστιχα, μεντεσέδες, κλειδαριά) πρέπει να δοκιμαστεί στο εργαστήριο και να φέρει ενιαίο πιστοποιητικό ως σύνολο. Αν βάλετε ένα πυράντοχο τζάμι σε ένα απλό πλαίσιο, η πιστοποίηση είναι άκυρη (και η κατασκευή επικίνδυνη).
