Αγαπητέ Μηχανικέ, αν ο πελάτης (ή ο αρχιτέκτονας) σας ζητήσει να τοποθετήσετε ένα τεράστιο, ολόγυαλο minimal κούφωμα σε μια βίλα στον 4ο όροφο ή στις Κυκλάδες, μην πείτε απλώς «ναι». Η αισθητική επιλογή ενός jumbo γυαλιού 3x3 μέτρα δεν είναι μόνο θέμα σχεδιασμού. Πίσω από αυτά τα τεράστια κρύσταλλα κρύβεται μια σοβαρή, κρίσιμη στατική απαίτηση που πολλοί μηχανικοί δεν αντιμετωπίζουν σωστά, ειδικά σε κλίμακα ακινήτου.
Σε αυτό το άρθρο θα εξετάσουμε, με τεχνική γλώσσα αλλά κατανοητή, τα 3 θεμελιώδη ερωτήματα στατικής που πρέπει να απαντηθούν πριν κλειδώσει η παραγγελία: ανεμοπίεση, βέλος κάμψης και νεκρό φορτίο.

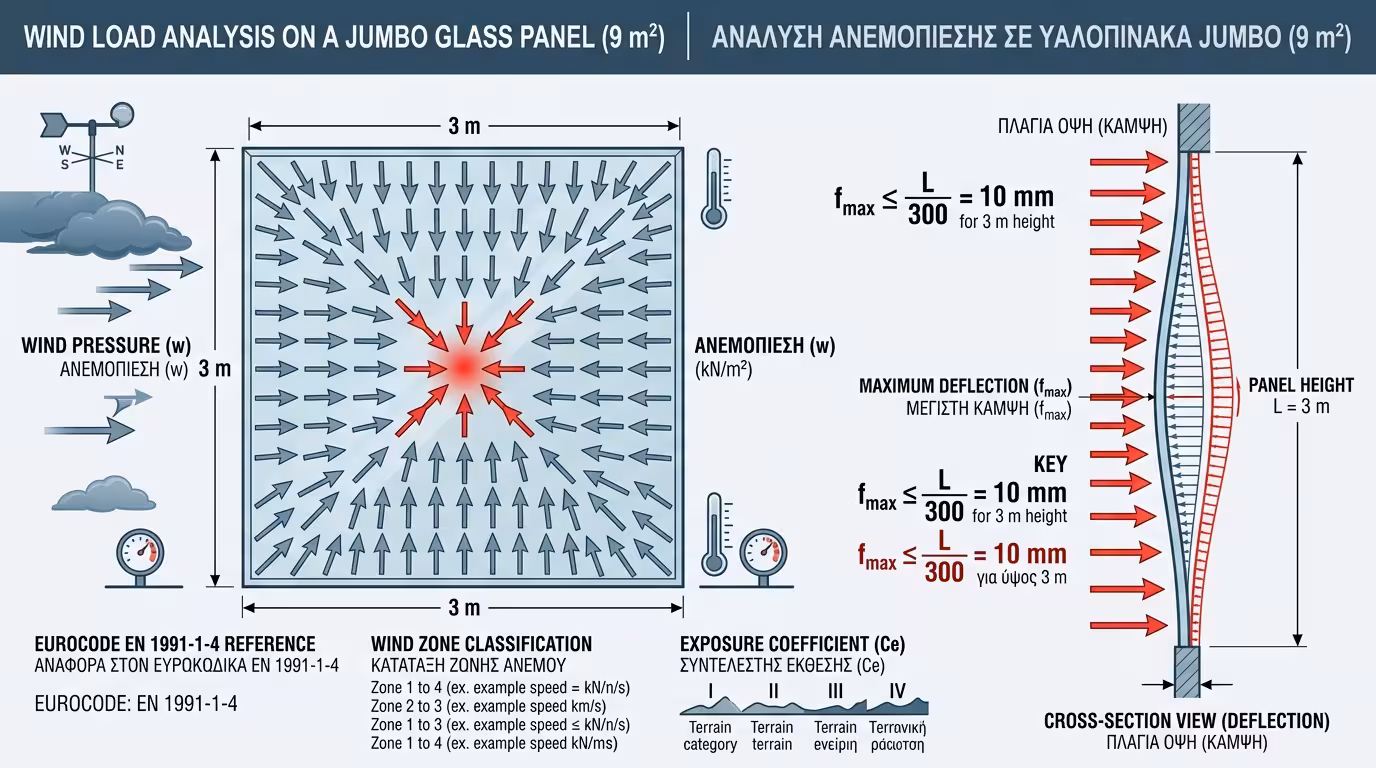

Ο άνεμος ασκεί δυναμική πίεση (ή αναρρόφηση) πάνω σε κάθε κατακόρυφη επιφάνεια. Σε ένα κανονικό παράθυρο 1x1.5 μέτρα, αυτές οι δυνάμεις είναι μικρές. Σε ένα jumbo κρύσταλλο 3x3 μέτρα (9 τ.μ.), ακόμα και μέτρια ανεμοπίεση μεταφράζεται σε εκατοντάδες κιλά δύναμης κατανεμημένα στην επιφάνεια.
Ο υπολογισμός γίνεται σύμφωνα με τον EN 1991-1-4 (Δράσεις ανέμου). Ο μηχανικός πρέπει να προσδιορίσει: τη ζώνη ανέμου του κτιρίου (στην Ελλάδα, π.χ. Κυκλάδες = αιολική ζώνη 3), το ύψος τοποθέτησης (4ος όροφος ≈ μεγαλύτερη ταχύτητα ανέμου), τον συντελεστή έκθεσης (Ce) και τον εσωτερικό/εξωτερικό συντελεστή πίεσης (Cpe/Cpi). Η πίεση υπολογίζεται σε kN/m².
Όταν ο άνεμος «σπρώχνει» το τζάμι, αυτό παραμορφώνεται ελαφρώς στο κέντρο, δηλαδή κοιλιάζει. Αυτή η παραμόρφωση ονομάζεται βέλος κάμψης (deflection, f). Σύμφωνα με τον Ευρωκώδικα (EN 1279 και εθνικά προσαρτήματα), το μέγιστο επιτρεπτό βέλος κάμψης είναι: f_max ≤ L/300. Για τζάμι ύψους 3 μέτρων, αυτό σημαίνει μόλις 10 χιλιοστά μέγιστη παραμόρφωση στο κέντρο.

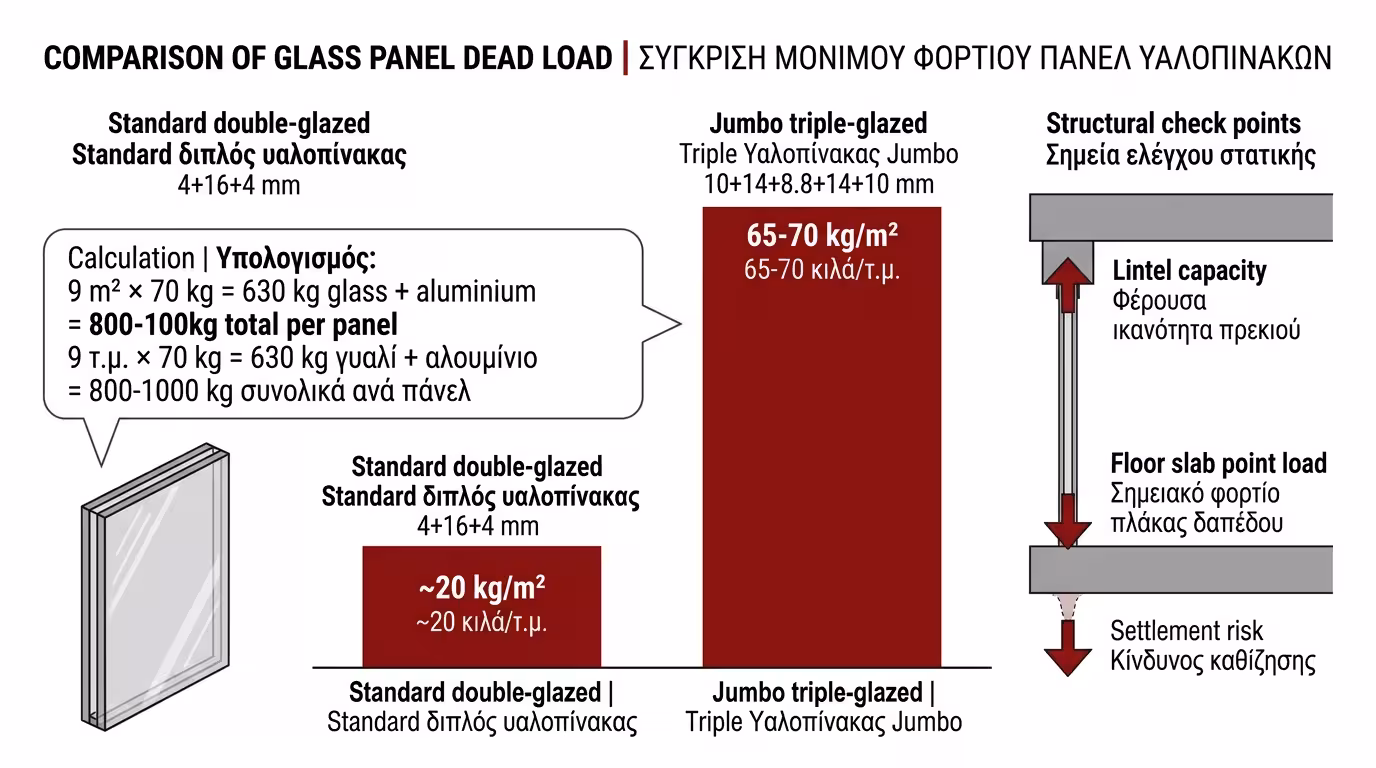

Ένα τυπικό ενεργειακό δίδυμο τζάμι 4+16+4mm (πάχους 24mm) ζυγίζει περίπου 20 kg/m². Ένα jumbo τρίδυμο τζάμι 10+14+8.8+14+10mm (total 56.8mm) ζυγίζει πάνω από 65-70 kg/m².
9 m² × 70 kg/m² = 630+ κιλά νεκρό φορτίο (μόνο το γυαλί) + βάρος αλουμινίου (+ενίσχυσης) → Ολικό βάρος 800 – 1.000+ kg ανά φύλλο.
Ο πολιτικός μηχανικός πρέπει να ελέγξει ότι: το δοκάρι (ανώφλι) αντέχει αυτό το υπερβολικό βάρος, η πλάκα / δάπεδο αντέχει τα σημειακά φορτία (ράουλα), ότι δεν θα υπάρξει βύθιση του δαπέδου λόγω αυτής της συγκέντρωσης βάρους.

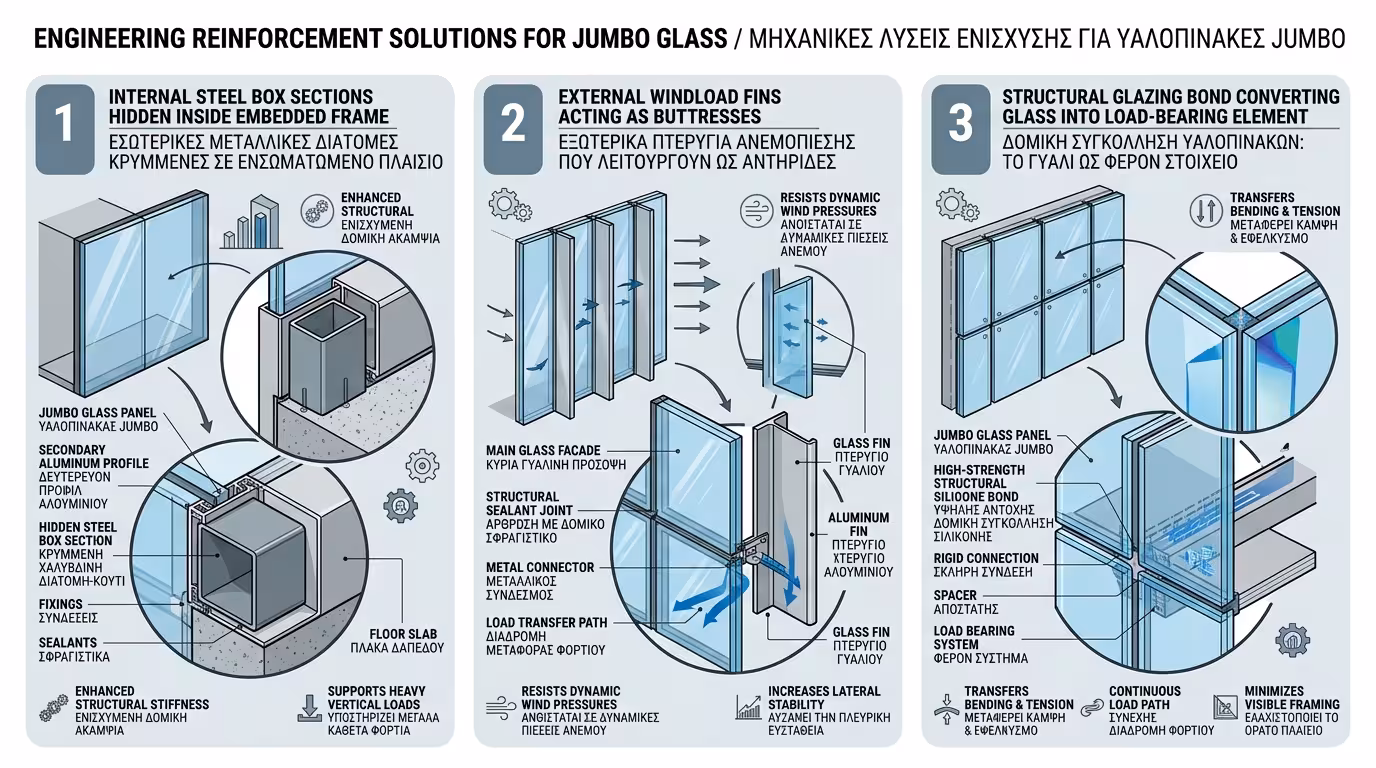

Πώς ένα τόσο λεπτό minimal κούφωμα (<2 cm ορατό αλουμίνιο) μπορεί να σταθεί αυτοδύναμα σε αυτές τις δυνάμεις; Οι κατασκευάστριες εταιρείες (Orama, Alumil, Schüco, Keller κ.ά.) χρησιμοποιούν τις εξής λύσεις.
Μέσα στο κρυφό μέρος της κάσας (αυτό που εντοιχίζεται), τοποθετούνται χαλύβδινοι κοίλοι φορείς (steel box sections). Αυτοί αναλαμβάνουν τα βάρη, ενώ το αλουμίνιο λειτουργεί μόνο ως κάλυψη (cladding) και σαν οδηγός κύλισης.
Σε ακόμα πιο ακραίες εφαρμογές, τοποθετούνται κάθετα πτερύγια γυαλιού ή αλουμινίου (τα λεγόμενα «windload fins»), κάθετα στην επιφάνεια του τζαμιού, στο εξωτερικό μέρος. Αυτά τα πτερύγια λειτουργούν ως αντηρίδες, παρέχοντας πρόσθετη αντοχή χωρίς να προσθέτουν ωστόσο εμφανές πάχος στο κούφωμα.
Η δομική υάλωση (structural glazing) μετατρέπει τον ίδιο τον υαλοπίνακα σε στατικό φορέα. Αυτός ο σύνδεσμος (κολλητός, όχι μηχανικός) αυξάνει εκθετικά τη στατική αντοχή του συστήματος, ειδικά σε πλευρική ανεμοπίεση.

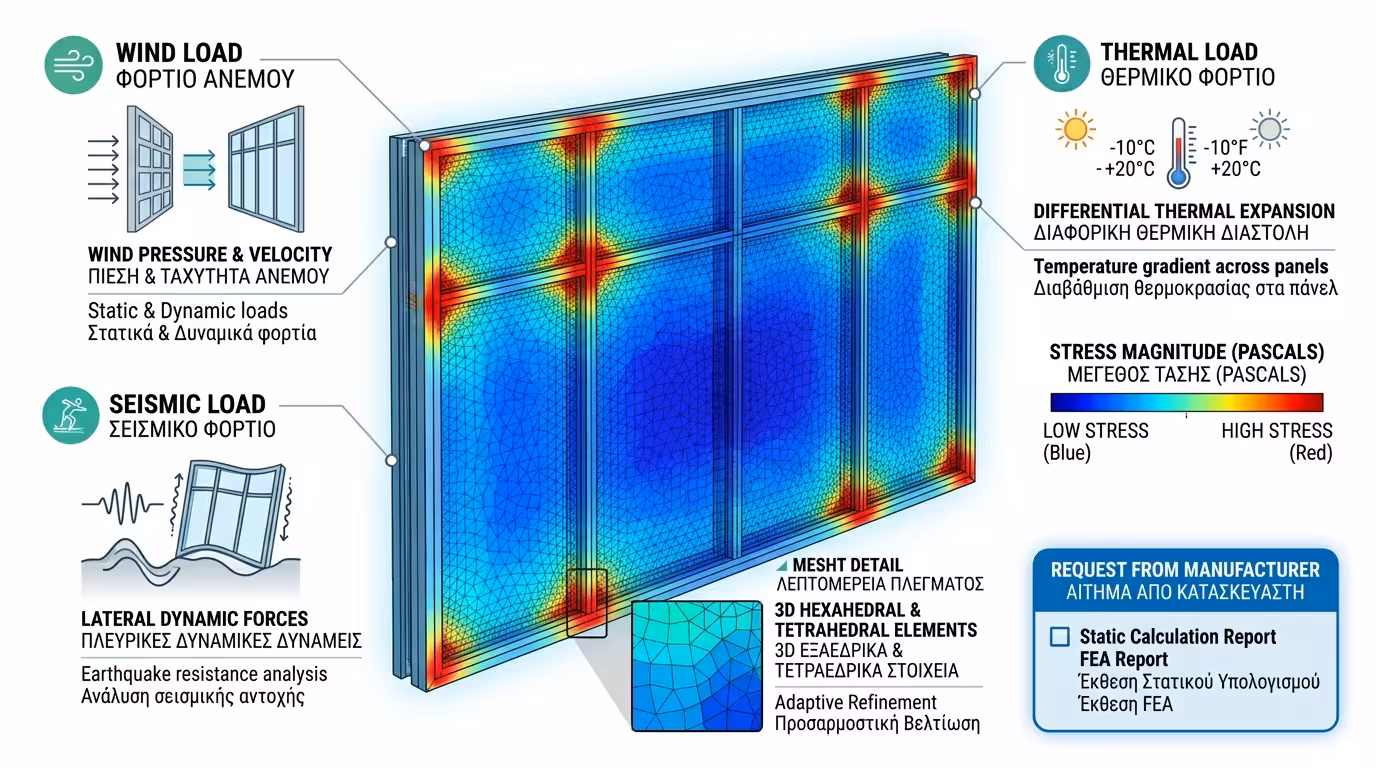

Σήμερα, οι μελέτες για jumbo glass δεν γίνονται «στο μάτι» ή μόνο με πίνακες αντοχής. Οι κατασκευαστές αλουμινίου χρησιμοποιούν λογισμικά ανάλυσης πεπερασμένων στοιχείων (FEA - Finite Element Analysis).
Η FEA «τρέχει» ψηφιακά τα σενάρια ανέμου, τα σεισμικά σενάρια, τα θερμικά φορτία (γυαλί που ζεσταίνεται από τον ήλιο), σε ένα εικονικό μοντέλο του κουφώματος. Το αποτέλεσμα είναι ένα αναλυτικό report που δείχνει ακριβώς τα σημεία υψηλών τάσεων, τις μέγιστες παραμορφώσεις και τους συνδυασμούς φόρτισης.
Πριν υπογράψετε την παραγγελία, ζητήστε από τον κατασκευαστή αλουμινίου ένα Static Calculation Report ή FEA Report για τη συγκεκριμένη διάσταση, τη ζώνη ανέμου του κτιρίου, τη σεισμική ζώνη, τον τύπο του υαλοπίνακα και τα αναμενόμενα θερμικά φορτία. Μην δεχτείτε ποτέ «εγγύηση αντοχής» χωρίς γραπτή, υπογεγραμμένη μελέτη.
Τα υπερμεγέθη κουφώματα (jumbo glass) είναι εντυπωσιακά, αλλά κουβαλούν ευθύνη. Πριν τα εγκρίνετε, εξασφαλίστε ότι υπάρχει μια ακλόνητη, τεκμηριωμένη στατική μελέτη - πιστοποιημένη από τον κατασκευαστή ή/και από ανεξάρτητο μηχανικό. Ο κανόνας «Better safe than sorry» δεν ήταν ποτέ πιο σχετικός από ό,τι σε ένα τζάμι 1 τόνου σε ύψος 15 μέτρων.
