Στα προηγούμενα άρθρα μιλήσαμε για τα Acoustic PVB (ηχομονωτικά) τζάμια, τη σημασία των ασύμμετρων παχών και άλλες τεχνολογίες ηχομόνωσης. Σε αυτό το άρθρο, ανεβαίνουμε ένα βήμα παραπάνω και μπαίνουμε στον κόσμο των τεχνικών δεικτών ηχομόνωσης, δηλαδή στους αριθμούς που πρέπει να γνωρίζει ένας μηχανικός (ή ένας ενημερωμένος ιδιοκτήτης) για να επιλέξει σωστά τον υαλοπίνακα που ταιριάζει στον δρόμο του, στη γειτονιά του και στην πηγή θορύβου που τον ενοχλεί.
Δεν αρκεί να πείτε «θέλω ηχομόνωση». Πρέπει να μάθετε να διαβάζετε τα τεχνικά φυλλάδια (datasheets) των κατασκευαστών υαλοπινάκων, ώστε να μπορείτε να συγκρίνετε αντικειμενικά τις επιλογές σας. Ας δούμε πώς.

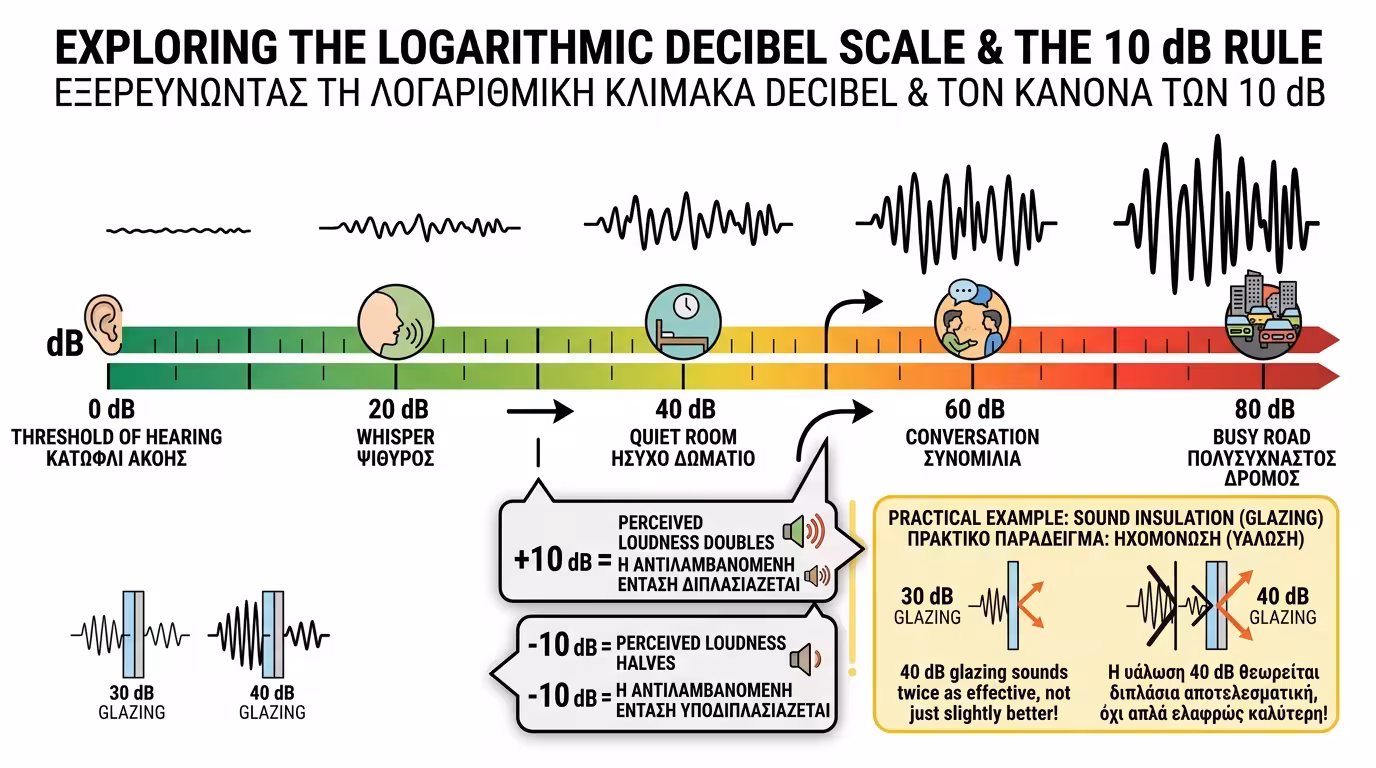

Πριν βουτήξουμε στους δείκτες, ας θυμηθούμε τον θεμελιώδη κανόνα που είδαμε: τα Decibel (dB) ΔΕΝ είναι μια γραμμική κλίμακα (σαν τα κιλά ή τα μέτρα). Αντίθετα, είναι μια λογαριθμική κλίμακα.
Σε πρακτικούς όρους, αυτό σημαίνει ότι μια αύξηση +10 dB = Διπλασιασμός του αντιλαμβανόμενου ήχου. Αντίθετα, μείωση κατά 10 dB = Υποδιπλασιασμός του αντιλαμβανόμενου ήχου. Ένα τζάμι που μειώνει τον θόρυβο κατά 40 dB δεν φαίνεται «λίγο καλύτερο» από ένα τζάμι που μειώνει κατά 30 dB - φαίνεται σχεδόν διπλάσια πιο αποτελεσματικό στα αυτιά σας!

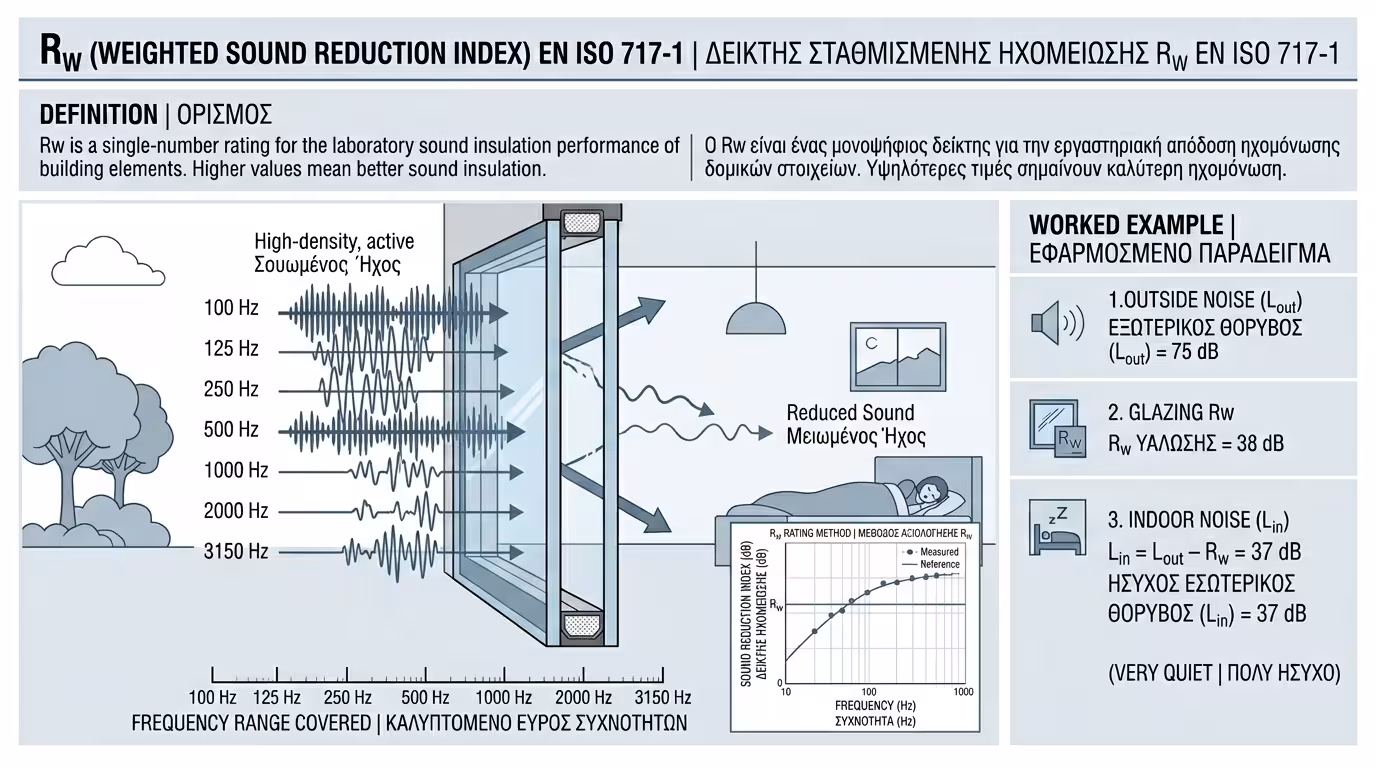

Ο Rw (προφέρεται «Αρ-Ντάμπλγιου») είναι ο βασικός, διεθνώς καθιερωμένος δείκτης ηχομόνωσης που αναγράφεται στο τεχνικό φυλλάδιο κάθε υαλοπίνακα (σύμφωνα με το πρότυπο EN ISO 717-1).
Ο Rw εκφράζει τη σταθμισμένη (μέση) ικανότητα ενός υαλοπίνακα να αποκόπτει τον ήχο σε ένα ευρύ φάσμα συχνοτήτων (100 Hz – 3150 Hz), δηλαδή σε ένα «μέσο ηχητικό περιβάλλον». Είναι ένας ενιαίος αριθμός, σε dB, που σας δίνει μια γρήγορη, γενική εικόνα.
Ένας υαλοπίνακας με Rw = 38 dB σημαίνει ότι, αν ο θόρυβος στο δρόμο μετρηθεί στα 75 dB, στο εσωτερικό του δωματίου φτάνουν θεωρητικά περίπου 75 − 38 = 37 dB (ένας πολύ ήσυχος χώρος!).
Ο Rw, από μόνος του, ΔΕΝ λέει ολόκληρη την ιστορία. Δίπλα στο Rw, στα σοβαρά τεχνικά φυλλάδια, θα δείτε πάντα 2 ακόμη αριθμούς μέσα σε παρένθεση: C και Ctr.
Η τιμή C (πάντα αρνητικός αριθμός, π.χ. -1) χρησιμοποιείται ως διόρθωση για ήχους μέσων-υψηλών συχνοτήτων: φωνές ανθρώπων, μουσική, τηλεόραση, κλήσεις τηλεφώνου, παιδική χαρά, αεροπορικός θόρυβος σε μικρή απόσταση και τρένα υψηλής ταχύτητας. Αν το πρόβλημά σας είναι μια γειτονική παιδική χαρά, η πραγματική ηχομείωση ενός τζαμιού με Rw 40 (-1; -4) είναι: Rw + C = 40 + (-1) = 39 dB.
Το «tr» προέρχεται από τη λέξη Traffic. Η τιμή Ctr (συνήθως μεγαλύτερος αρνητικός αριθμός, π.χ. -4 ή -6) χρησιμοποιείται ως διόρθωση για ήχους χαμηλών συχνοτήτων - δηλαδή τον ΒΑΡΥ, μπασαρισμένο θόρυβο: αστική οδική κυκλοφορία (αυτοκίνητα, λεωφορεία, φορτηγά), μουσική με έντονο μπάσο (clubs/bars), τρένα και αεροπλάνα σε μεγάλη απόσταση. Αν το κτίριο βρίσκεται σε λεωφόρο, η πραγματική ηχομείωση είναι: Rw + Ctr = 40 + (-4) = 36 dB. Παρατηρήστε πώς ένα «καλό» τζάμι 40 dB χάνει ξαφνικά 4 dB απόδοσης στις χαμηλές συχνότητες!
💡 Παράδειγμα: Ένας υαλοπίνακας με Rw = 38 (-1; -4) έχει: Ηχομείωση σε φωνές/αεροπλάνα = 38 + (-1) = 37 dB. Ηχομείωση σε κυκλοφοριακό θόρυβο = 38 + (-4) = 34 dB. Αν μένετε σε λεωφόρο, ο αριθμός που σας ενδιαφέρει ΔΕΝ είναι ο Rw (38), αλλά ο Rw + Ctr = 34 dB!
Rw 30–32 dB - ένα τυπικό ενεργειακό διπλό τζάμι (π.χ. 4-16-4) είναι αρκετό.
Rw 35–38 dB - ασύμμετρα πάχη (π.χ. 4-16-6) ή acoustic laminated.
Rw 40–45 dB - Triplex Acoustic PVB + ασυμμετρία + ευρύ διάκενο με Argon.
Rw 45+ dB - Τριπλός υαλοπίνακας (triple glazing) ή ειδικά ηχοβαρέα συστήματα.
Χρησιμοποιήστε υαλοπίνακες διαφορετικού πάχους (π.χ. 6 mm εξωτερικό, 4 mm εσωτερικό) για να «σπάσετε» τον συντονισμό και να βελτιώσετε τη συμπεριφορά στις χαμηλές συχνότητες.
Προδιαγράψτε μεμβράνες ειδικής ακουστικής απόσβεσης (Acoustic Laminated Glass), σχεδιασμένες να βελτιώνουν δραματικά τη συμπεριφορά στα μπάσα, ελαχιστοποιώντας το «πέναλτι» του Ctr.
Μεγαλώστε το κενό ανάμεσα στα τζάμια (πάνω από 16 mm αν το επιτρέπει το προφίλ) και γεμίστε με αέριο Argon. Όσο μεγαλύτερο το διάκενο, τόσο καλύτερα κόβονται οι χαμηλές συχνότητες.
Ο δείκτης Rw (και οι διορθώσεις C, Ctr) είναι η «πυξίδα» σας στην αγορά ηχομονωτικών υαλοπινάκων. Όταν προδιαγράφετε κουφώματα για ένα απαιτητικό αστικό έργο, το να ζητάτε απλώς «τζάμια με Rw = 40 dB» αφήνει επικίνδυνα νομικά και τεχνικά κενά. Οφείλετε να προσδιορίσετε την κυρίαρχη πηγή θορύβου και να απαιτήσετε πιστοποιημένα τεστ ηχομείωσης με τους δείκτες Rw (C; Ctr). Μόνο πάνω σε αυτούς τους αριθμούς μπορείτε να πάρετε μια ορθολογική απόφαση, αντί για μια εικασία.
