Κάθε μηχανικός ή κατασκευαστής γνωρίζει καλά τον εφιάλτη της διαφορικής διαστολής. Όταν «παντρεύεις» δύο εντελώς διαφορετικά υλικά στην ίδια κατασκευή, ξέρεις ότι η φύση θα βρει τρόπο να τα κάνει να τσακωθούν.
Στην περίπτωση των premium υβριδικών κουφωμάτων (Wood-Alu), το στοίχημα είναι τεράστιο. Έχουμε από τη μία το ξύλο, έναν υγροσκοπικό οργανισμό που αντιδρά πρωτίστως στις μεταβολές της σχετικής υγρασίας, και από την άλλη το αλουμίνιο, ένα μέταλλο με υψηλό συντελεστή θερμικής γραμμικής διαστολής, που αντιδρά βίαια στις αλλαγές της θερμοκρασίας.
Αν βιδώναμε ή κολλούσαμε αυτά τα δύο υλικά σταθερά μεταξύ τους, το καλοκαίρι το αλουμίνιο θα μαήκραινε, το ξύλο θα έμενε στάσιμο, και το κούφωμα απλώς θα «έσκιζε» τις ενώσεις του. Πώς λοιπόν η σύγχρονη βιομηχανία καταφέρνει να τα κρατά ενωμένα αλλά ανεξάρτητα; Ας δούμε την τεχνική ιδιοφυΐα πίσω από τους συνδέσμους των υβριδικών συστημάτων.

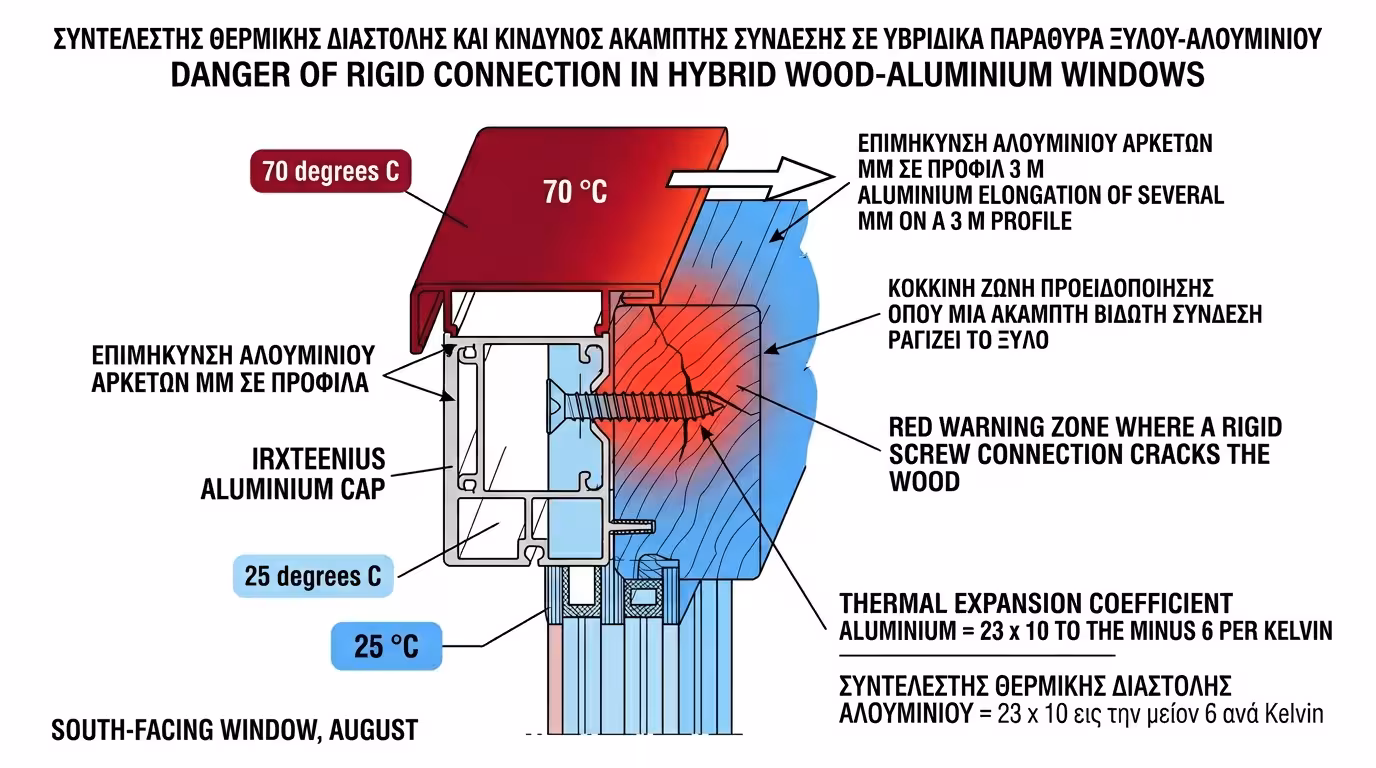

Σκεφτείτε τη νότια όψη μιας βίλας τον Αύγουστο στην Ελλάδα. Το εξωτερικό καπάκι αλουμινίου (ειδικά αν είναι βαμμένο σε σκούρο χρώμα) μπορεί να αναπτύξει θερμοκρασίες επιφάνειας που ξεπερνούν τους 70 °C. Την ίδια στιγμή, το εσωτερικό ξύλινο προφίλ, προστατευόμενο από τον κλιματισμό του σπιτιού, παραμένει στους 25 °C.
Η θερμική διαστολή του αλουμινίου είναι περίπου 23 × 10⁻⁶ K⁻¹. Σε ένα προφίλ ύψους 3 μέτρων, αυτή η διαφορά θερμοκρασίας προκαλεί μια επιμήκυνση αρκετών χιλιοστών. Αν η σύνδεση με το ξύλο ήταν άκαμπτη (π.χ. με βίδες διπλής ενέργειας ή βιομηχανική κόλλα), η μηχανική τάση διάτμησης θα μεταφερόταν στο ξύλο, προκαλώντας ρωγμές, παραμόρφωση του πλαισίου και τελικά, καταστροφή της αεροστεγανότητας.

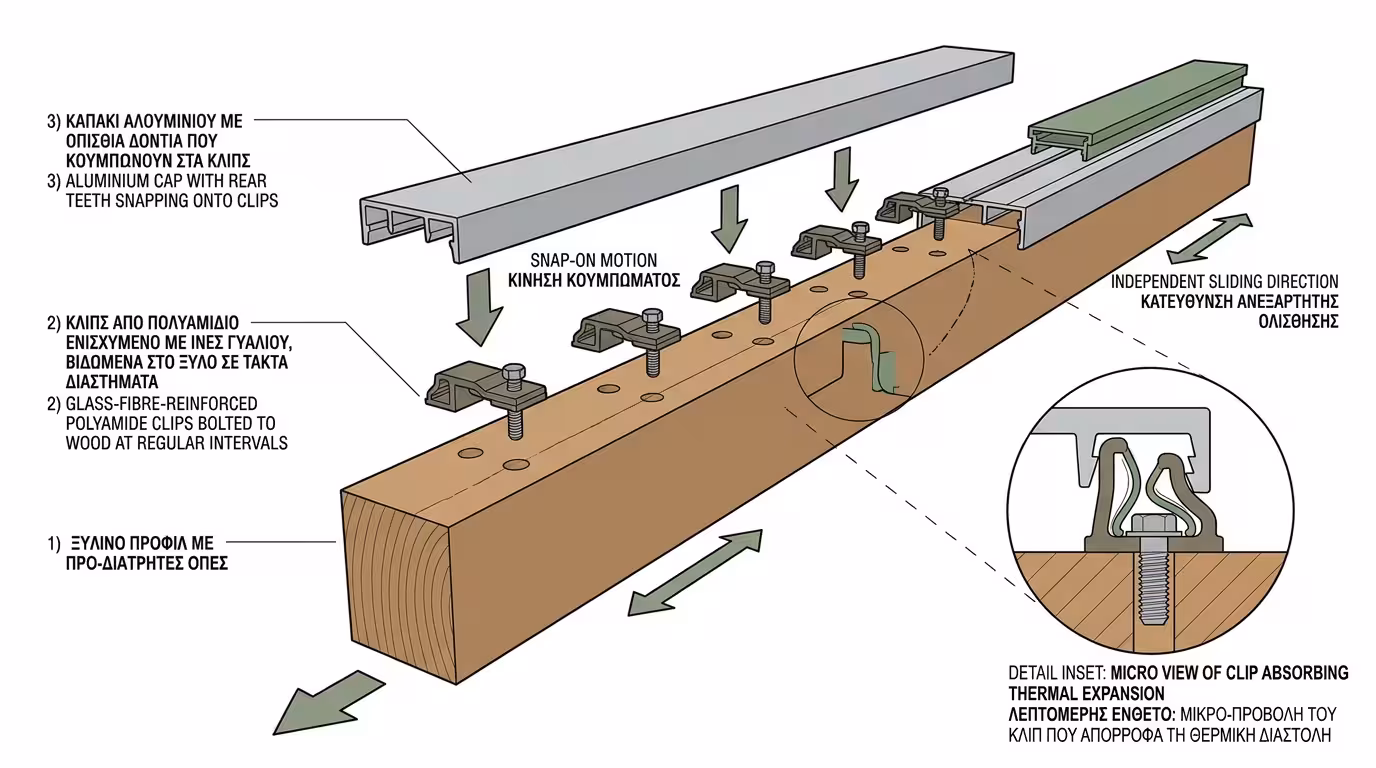

Για να εκτονωθεί αυτή η κινητική ενέργεια, οι μηχανικοί σχεδίασαν ένα σύστημα ολίσθησης. Το εξωτερικό προφίλ αλουμινίου δεν ακουμπάει ποτέ απευθείας πάνω στο ξύλο. Συνδέεται μέσω μιας σειράς ειδικών πλαστικών συνδέσμων (clips), κατασκευασμένων συνήθως από πολυαμίδιο ενισχυμένο με υαλόνημα ή νάιλον.
Τα clips βιδώνονται σταθερά πάνω στο ξύλινο προφίλ σε συγκεκριμένες αποστάσεις. Το προφίλ αλουμινίου, το οποίο διαθέτει ειδικά «δοντάκια» στο πίσω μέρος του, απλώς πρεσάρεται και «κουμπώνει» πάνω σε αυτά τα clips.
Το αλουμίνιο δεν είναι εγκλωβισμένο. Όταν διαστέλλεται από τον ήλιο, τα clips του επιτρέπουν να γλιστράει ανεπαίσθητα πάνω-κάτω. Ολόκληρη η θερμική διαστολή απορροφάται από την ελαστικότητα των συνδέσμων, χωρίς να μεταφέρεται η παραμικρή τάση στο σταθερό ξύλινο πλαίσιο.

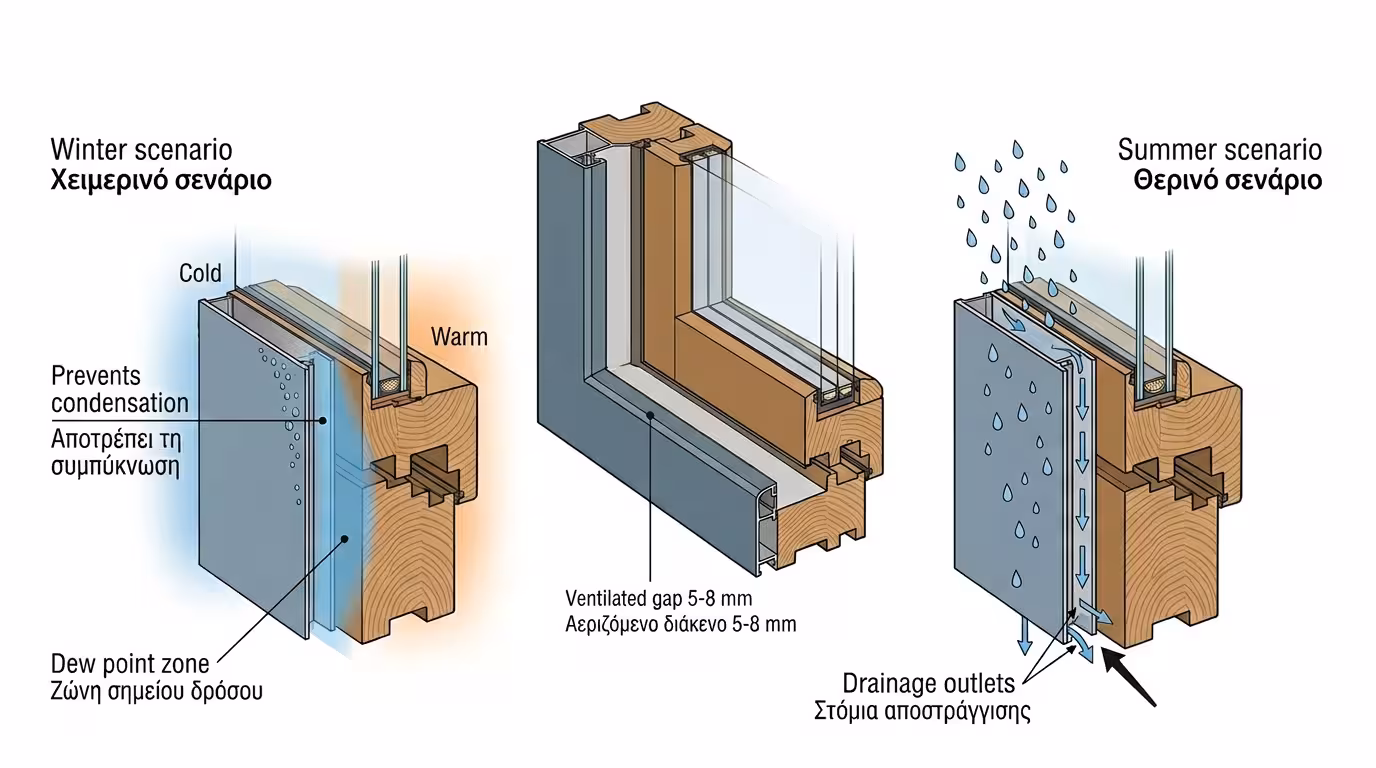

Οι ελαστικοί σύνδεσμοι λύνουν το στατικό πρόβλημα, αλλά προσφέρουν και μια εξίσου κρίσιμη λειτουργία: κρατούν τα δύο υλικά σε απόσταση. Δημιουργούν ένα κενό 5 έως 8 χιλιοστών ανάμεσα στο αλουμίνιο και το ξύλο. Αυτό το διάκενο δεν είναι τυχαίο. Λειτουργεί ως αεριζόμενη πρόσοψη (ventilated gap).
Τον χειμώνα, όταν ο ζεστός αέρας του σπιτιού συναντά το παγωμένο εξωτερικό αλουμίνιο, υπάρχει κίνδυνος υγροποίησης (Σημείο Δρόσου). Αν το νερό αυτό ακουμπούσε το ξύλο, σε λίγα χρόνια θα προκαλούσε σήψη (μούχλα) στο εσωτερικό του παραθύρου.
Χάρη στο αεριζόμενο διάκενο, ο αέρας κυκλοφορεί ελεύθερα, διώχνει τους υδρατμούς και διατηρεί το ξύλο μόνιμα στεγνό και υγιές. Επιπλέον, οποιαδήποτε σταγόνα βροχής περάσει από το εξωτερικό περίβλημα, οδηγείται με ασφάλεια στους νεροχύτες απορροής.
Για να κλείσει το σύστημα αρμονικά χωρίς να περνάει νερό ή αέρας στις γωνίες και τις ενώσεις με το τζάμι, χρησιμοποιούνται περιμετρικά λάστιχα στεγάνωσης από EPDM (αιθυλενο-προπυλενο-διένιο-μονομερές). Το EPDM έχει εξαιρετική αντοχή στην όζον και την UV ακτινοβολία, διατηρώντας την ελαστικότητά του από τους -40 °C έως τους +120 °C, σφραγίζοντας την κατασκευή και απορροφώντας τους κραδασμούς.
Τα υβριδικά κουφώματα δεν είναι απλώς δύο υλικά κολλημένα μαζί. Είναι το απόγειο της μηχανικής των κουφωμάτων. Η χρήση των ελαστικών clips και η δημιουργία του αεριζόμενου διάκενου αποτελούν ένα μάθημα κατασκευαστικής ευφυΐας, εξασφαλίζοντας ότι το ξύλο και το μέταλλο θα συνεργάζονται άψογα, αποδίδοντας τα μέγιστα χωρίς ποτέ να αυτοκαταστρέφονται.
💡 Βασικό Συμπέρασμα: Ελαστικά clips + αεριζόμενο διάκενο 5-8 mm + EPDM = ξύλο και μέταλλο σε τέλεια αρμονία, χωρίς ρωγμές, χωρίς μούχλα, χωρίς στρεβλώσεις.
