📐 Απώλεια Επιφάνειας
Τετραγωνικά Τοίχου × U-Value
Υπολογισμός Γραμμικής Θερμοπερατότητας (Ψ-value)
Μέχρι τώρα, έχουμε μάθει να ελέγχουμε την ποιότητα της μόνωσής μας με το περίφημο U-Value. Ξέρουμε ότι μας δείχνει πόση ζέστη χάνει ένα ολόκληρο τετραγωνικό μέτρο του τοίχου μας. Τι γίνεται όμως όταν ο τοίχος... τελειώνει; Τι γίνεται στη γωνία του σπιτιού, γύρω από την κάσα του παραθύρου, ή ακριβώς στη ρίζα που ξεκινάει το μπαλκόνι;
Σε αυτά τα «δύσκολα» σημεία, η ζέστη δεν ταξιδεύει σε μια απλή, ίσια γραμμή (1D). Μπερδεύεται, στρίβει και βρίσκει διαρροές σε δύο διαστάσεις (2D). Εκεί το U-Value σηκώνει τα χέρια ψηλά. Τη λύση έρχεται να δώσει ο «αδερφός» του, το Ψ-Value (Γραμμική Θερμοπερατότητα).

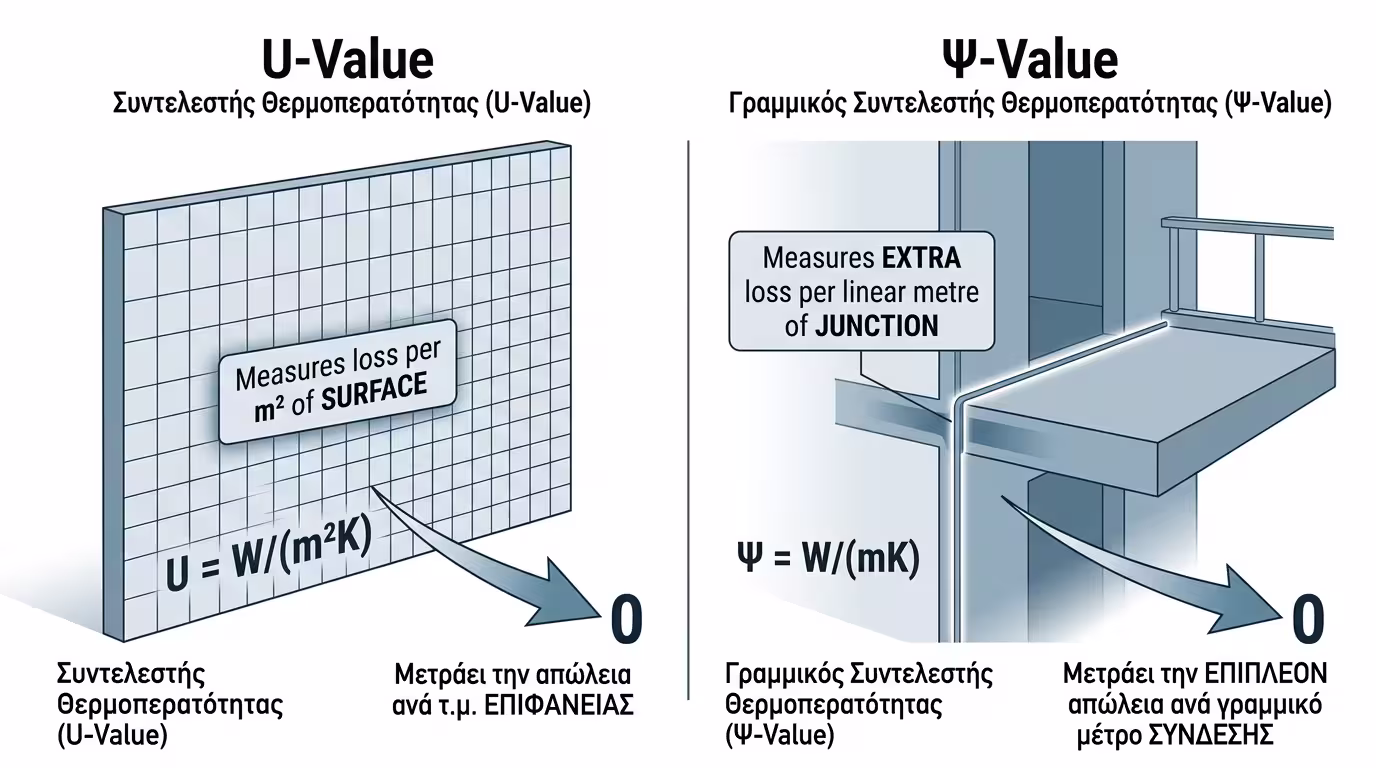

1. Τι Ακριβώς Είναι το Ψ-Value;
Με πολύ απλά λόγια: Ενώ το U-Value μετράει την απώλεια σε Επιφάνειες (Τετραγωνικά Μέτρα), το Ψ-Value μετράει την έξτρα απώλεια που συμβαίνει πάνω σε Γραμμές (Τρέχοντα Μέτρα) εξαιτίας μιας θερμογέφυρας.
Ας το δούμε πρακτικά. Φανταστείτε τον τοίχο του σαλονιού σας να ενώνεται με την αμόνωτη πλάκα του μπαλκονιού. Αν ρωτήσετε κάποιον που δεν ξέρει, θα σας πει: «Ο τοίχος έχει εμβαδόν 10 τετραγωνικά και U-Value 0.40. Άρα χάνει τόση ενέργεια». Αυτό όμως είναι τεράστιο λάθος! Η γραμμή όπου ενώνεται ο τοίχος με το μπαλκόνι είναι μια θερμογέφυρα.
Το Ψ-Value έρχεται να υπολογίσει πόση επιπλέον ζέστη χάνεται αποκλειστικά και μόνο από τη γραμμή αυτής της ένωσης (π.χ. από τα 5 μέτρα μήκους που έχει το μπαλκόνι σας).
Το Ψ-Value μετριέται σε W/(mK) (Βατ ανά μέτρο μήκους και βαθμό Κέλβιν). Όπως ακριβώς και στο U-Value, το ζητούμενο είναι το νούμερο αυτό να είναι όσο το δυνατόν πιο κοντά στο μηδέν!

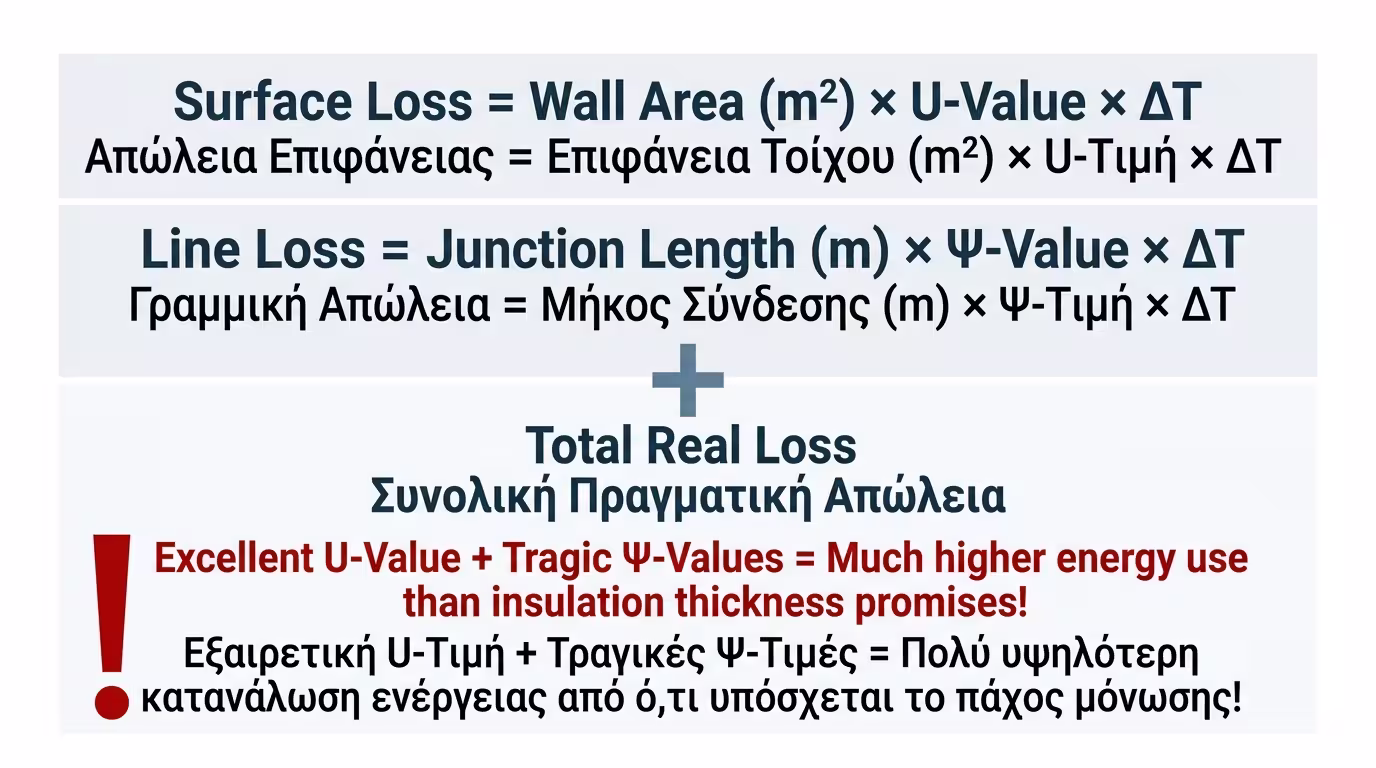

2. Πώς το Ψ-Value Αλλάζει τον Λογαριασμό Ρεύματος;
Όταν ένα σπίτι ελέγχεται από μηχανικό για να πάρει Ενεργειακό Πιστοποιητικό, ο υπολογισμός των πραγματικών απωλειών ενός τοίχου με μπαλκόνι γίνεται αθροίζοντας υποχρεωτικά δύο πράγματα:
📏 Απώλεια Γραμμής
Μήκος Μπαλκονιού × Ψ-Value
Αν το σπίτι έχει εξαιρετικό U-Value (πολύ παχιά μόνωση), αλλά τραγικά Ψ-Values (γυμνές γωνίες, μεγάλα αμόνωτα μπαλκόνια, κουφώματα χωρίς θερμοδιακοπή), το ρεύμα που θα καταναλώνει θα είναι τελικά πολύ περισσότερο από αυτό που «υπόσχεται» το πάχος της πολυστερίνης!

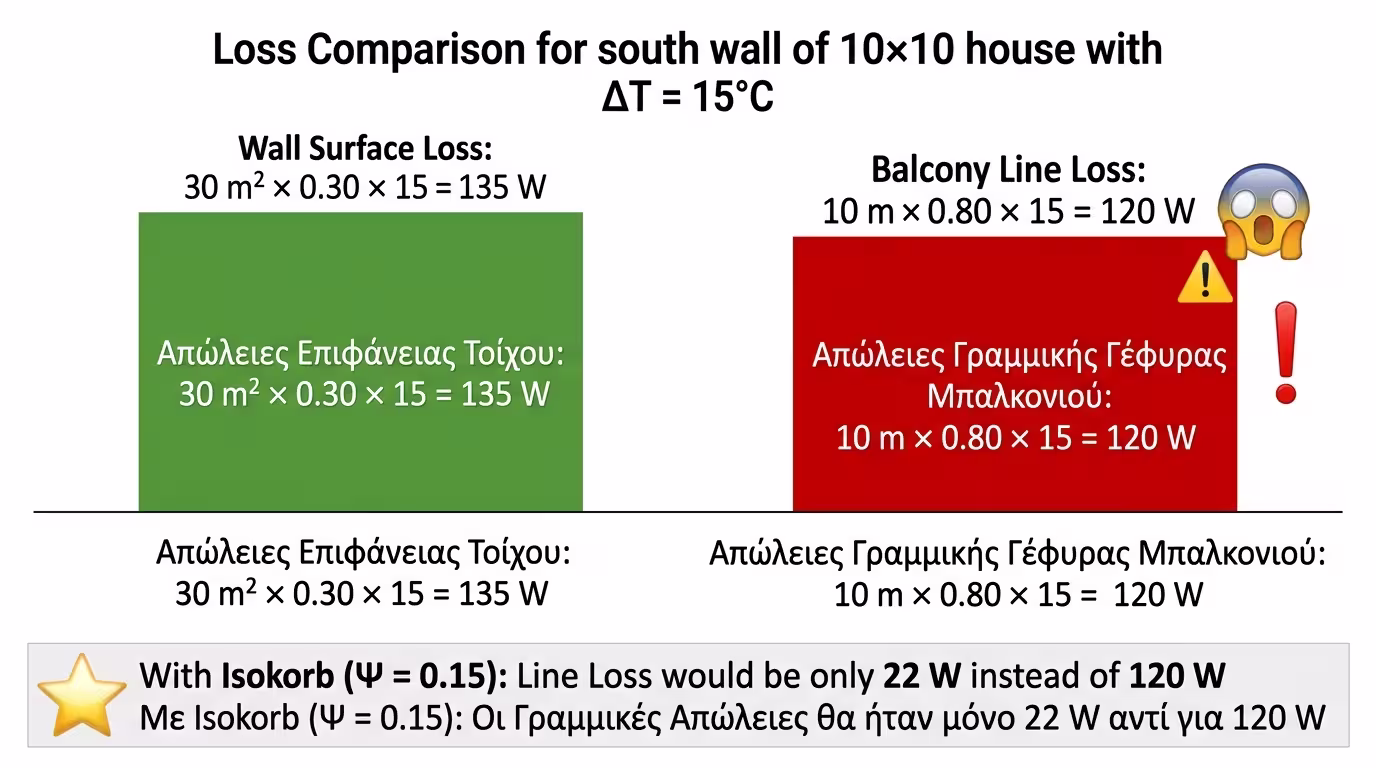

3. Το Πείραμα στο Μοντέλο 10x10
Ας πάρουμε τη νότια πλευρά του σπιτιού μας. Ο τοίχος έχει μήκος 10 μέτρα και από κάτω υπάρχει ένα ενιαίο, αμόνωτο μπαλκόνι (θερμογέφυρα) μήκους επίσης 10 μέτρων. Έξω έχει 5°C, μέσα έχουμε 20°C (Διαφορά = 15°C). Ο τοίχος μας είναι τέλεια μονωμένος με U-Value = 0.30 W/(m²K).
✅ Απώλεια Τοίχου (Τα καλά νέα)
Ο τοίχος (30 τετραγωνικά) χάνει: 30 × 0.30 × 15 = 135 Watts.
❌ Απώλεια Γραμμής (Η σκληρή αλήθεια)
Ο μηχανικός βρίσκει ότι το αμόνωτο μπαλκόνι έχει Ψ-Value 0.80. Υπολογίζουμε: 10 μέτρα × 0.80 × 15 = 120 Watts!
📊 Ο Απολογισμός: Η παχιά μόνωση του τοίχου έκανε εξαιρετική δουλειά, αλλά η «γραμμή» του μπαλκονιού από μόνη της ακύρωσε σχεδόν όλο το όφελος, διπλασιάζοντας σχεδόν τις απώλειες της πλευράς! Αν είχαμε χρησιμοποιήσει ένα στοιχείο θερμοδιακοπής (Isokorb), το Ψ-Value θα έπεφτε στο 0.15, και η απώλεια του μπαλκονιού θα ήταν μόλις 22 Watts!

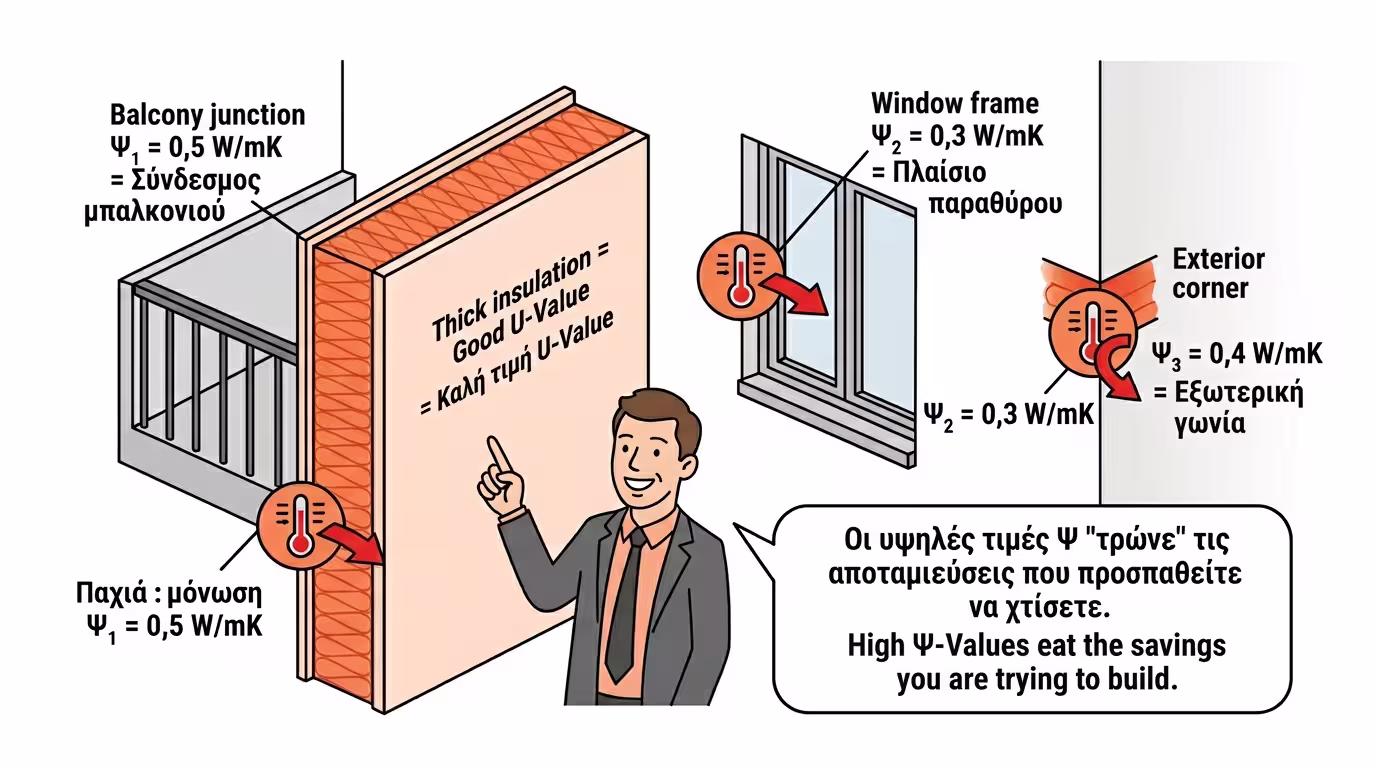

4. Το Τελικό Συμπέρασμα
Μην αφήνετε τους πωλητές να σας εντυπωσιάζουν μιλώντας σας μόνο για το τεράστιο πάχος της μόνωσης (U-Value). Αν οι θερμογέφυρες στα μπαλκόνια, τις γωνίες και τα παράθυρα δεν σφραγιστούν σωστά με τις κατάλληλες τεχνικές, τα Ψ-Values του σπιτιού σας θα παραμείνουν υψηλά. Και τα υψηλά Ψ-Values «τρώνε» την οικονομία που προσπαθείτε να χτίσετε.
