📐 Σχήμα & Εμβαδόν
Ένα τετράγωνο σπίτι 10 μέτρα πλάτος × 10 μέτρα μήκος. Συνολικό εμβαδόν 100 τ.μ.
Το «Μοντέλο 10x10»: Το Εργαστήριο των Θερμικών Απωλειών - Πώς Μετράμε την Κατανάλωση
Αν έχετε ψάξει ποτέ για θερμομόνωση, σίγουρα έχετε βομβαρδιστεί με δυσνόητους όρους: συντελεστές θερμοπερατότητας, θερμικές αντιστάσεις και δείκτες λάμδα. Όμως, στο τέλος της ημέρας, αυτό που απασχολεί τον καθένα μας είναι ένα απλό, πρακτικό ερώτημα: «Πόσα ευρώ και πόσες κιλοβατώρες (kWh) θα γλιτώσω τον χειμώνα αν βάλω μόνωση;»
Για να απαντήσουμε σε αυτό με επιστημονική ακρίβεια σε όλα τα άρθρα του οδηγού μας, δημιουργήσαμε το «Μοντέλο 10x10». Πρόκειται για το δικό μας ψηφιακό εργαστήριο. Ένα τυπικό, αμόνωτο ελληνικό σπίτι, το οποίο θα χρησιμοποιούμε ως σημείο αναφοράς (Base Case) για να «τεστάρουμε» κάθε μονωτικό υλικό, κάθε κούφωμα και κάθε τεχνική παρέμβαση.
Εδώ, κάνουμε το αόρατο (τη θερμότητα), ορατό και μετρήσιμο.

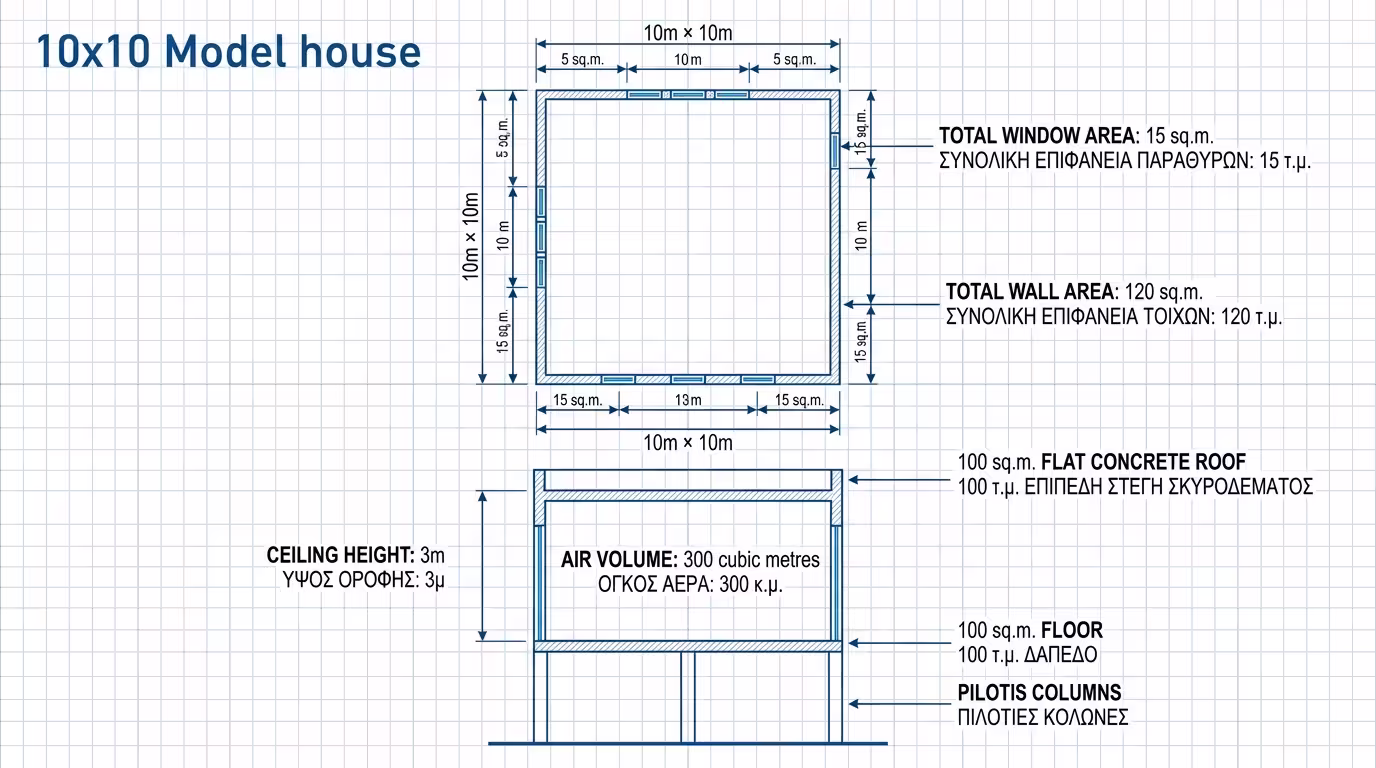

1. Το Σκαρίφημα: Πώς Είναι Χτισμένο το Μοντέλο μας
Για να είναι οι υπολογισμοί μας ρεαλιστικοί και εύκολα αναγώγιμοι στα δικά σας τετραγωνικά, ορίσαμε ένα σπίτι με απλή γεωμετρία, το οποίο αντικατοπτρίζει τις κατασκευαστικές πρακτικές των δεκαετιών του '70 και '80 στην Ελλάδα.
🏠 Ύψος Οροφής
3 μέτρα. Ο συνολικός όγκος αέρα που πρέπει να ζεστάνουμε είναι 300 κυβικά μέτρα.
🧱 Τοιχοποιία
120 τ.μ. μικτής επιφάνειας (4 τοίχοι × 30 τ.μ.).
🪟 Κουφώματα
15 τ.μ. παραθύρων και μπαλκονόπορτων (≈15% του δαπέδου). Καθαρή επιφάνεια τοίχων: 105 τ.μ.
🏗️ Δώμα (Ταράτσα)
100 τ.μ. πλάκας οπλισμένου σκυροδέματος.
🏠 Δάπεδο
100 τ.μ. δαπέδου που ακουμπάει σε αμόνωτη πιλοτή ή στο έδαφος.

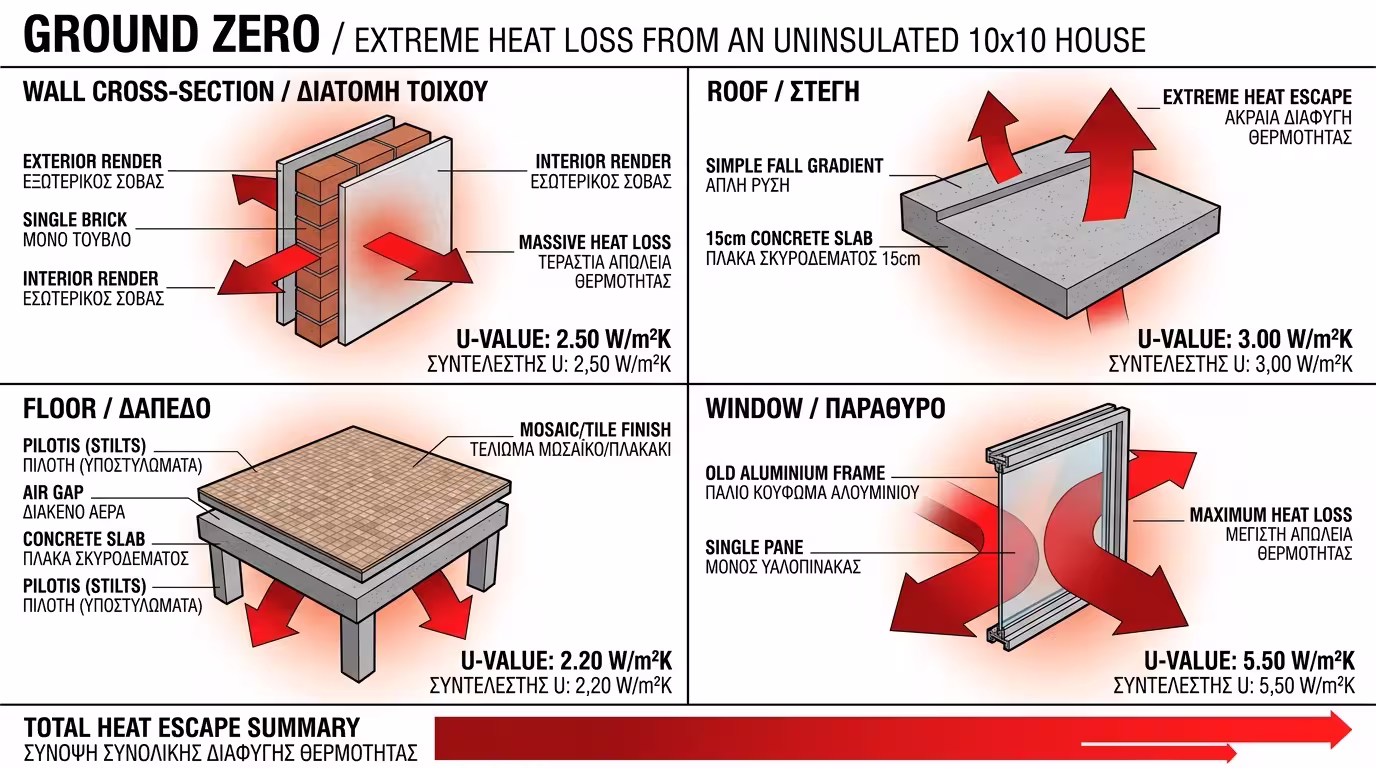

2. Οι Παραδοχές: Το «Σημείο Μηδέν» (Αμόνωτη Κατάσταση)
Σε αυτό το στάδιο, το σπίτι μας είναι εντελώς «γυμνό» ενεργειακά. Δεν έχει γίνει καμία ανακαίνιση. Στον παρακάτω πίνακα βλέπετε τα δομικά στοιχεία και τον αρχικό συντελεστή θερμοπερατότητας (U-Value) του καθενός. Όσο μεγαλύτερο το νούμερο, τόσο περισσότερη ζέστη «δραπετεύει» στο περιβάλλον.
| Δομικό Στοιχείο | Υλικό (Αμόνωτο) | Επιφάνεια | U-Value |
|---|---|---|---|
| Τοιχοποιία | Δρομικός τοίχος (μονό τούβλο) με απλό σοβά | 105 τ.μ. | 2.50 W/(m²K) |
| Ταράτσα | Πλάκα μπετόν 15cm, χωρίς μόνωση, απλή κλίση | 100 τ.μ. | 3.00 W/(m²K) |
| Δάπεδο | Πλάκα μπετόν, μωσαϊκό ή πλακάκι (πάνω από πιλοτή) | 100 τ.μ. | 2.20 W/(m²K) |
| Κουφώματα | Παλιό αλουμίνιο (χωρίς θερμοδιακοπή) με μονό τζάμι | 15 τ.μ. | 5.50 W/(m²K) |
3. Η Φυσική πίσω από τα Νούμερα: Πώς Υπολογίζουμε τις Απώλειες
Για να βρούμε πόση ενέργεια πρέπει να καταναλώσει το σύστημα θέρμανσης (καλοριφέρ, κλιματιστικό, αντλία θερμότητας) απλώς για να αναπληρώσει τη ζέστη που χάνεται από τους τοίχους και τα τζάμια, χρησιμοποιούμε τον βασικό τύπο θερμικών απωλειών μετάδοσης:
🧪 Ο Τύπος: Q = U × A × ΔT
Q: Ρυθμός απώλειας θερμότητας (Watts).
U: Συντελεστής θερμοπερατότητας W/(m²K).
A: Επιφάνεια δομικού στοιχείου (τ.μ.).
ΔT: Διαφορά θερμοκρασίας εσωτερικού-εξωτερικού.
🌡️ Το Σενάριο Δοκιμής
Θέλουμε εσωτερική θερμοκρασία σταθερά στους 20°C. Έξω μια τυπική χειμωνιάτικη μέρα: 5°C. Διαφορά: ΔT = 15°C.
⚡ Το Αποτέλεσμα
Εφαρμόζοντας τον τύπο, το Μοντέλο 10x10 χάνει περίπου 10.300 Watts (10.3 kW) θερμικής ενέργειας κάθε ώρα στο «Σημείο Μηδέν».
🔴 Ετήσια Κατανάλωση
Σε μέση ελληνική χρονιά, αυτό μεταφράζεται σε κατανάλωση που αγγίζει ή ξεπερνά τις 200 kWh ανά τ.μ. ετησίως. Ένα σπίτι-ενεργειακή μαύρη τρύπα που ζεσταίνει τη γειτονιά αντί τους ενοίκους.

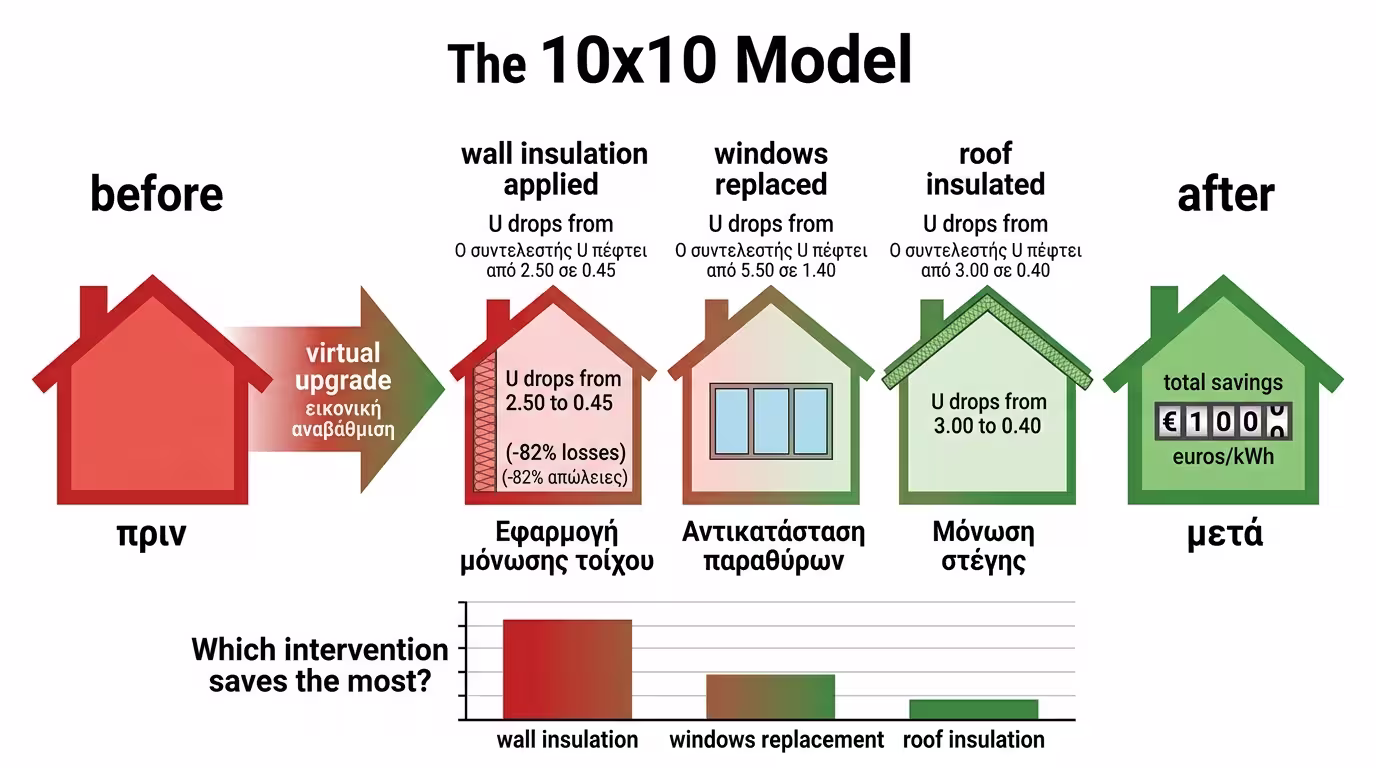

4. Πώς θα Χρησιμοποιούμε αυτό το Μοντέλο στα Επόμενα Άρθρα
Στα άρθρα που ακολουθούν στον Οδηγό Θερμομόνωσης, το Μοντέλο 10x10 θα δέχεται εικονικές «αναβαθμίσεις». Θα διαβάζετε συχνά ένα πλαίσιο σαν αυτό:
💡 Το Πείραμα στο Μοντέλο 10x10: Τι θα συμβεί αν ντύσουμε τους τοίχους με εξωτερική θερμομόνωση (EPS) πάχους 7cm; Ο συντελεστής U-Value πέφτει κατακόρυφα από 2.50 στο 0.45 W/(m²K). Οι θερμικές απώλειες μειώνονται κατά 82%, γλιτώνοντας εκατοντάδες ευρώ σε ρεύμα ή πετρέλαιο.
🎯 Σύγκριση Παρεμβάσεων
Θα μπορείτε να συγκρίνετε άμεσα αν σας συμφέρει περισσότερο να αλλάξετε πρώτα τα παλιά κουφώματα ή να μονώσετε την ταράτσα σας.
📐 Κοινή Βάση Αναφοράς
Όλα βασισμένα στα ίδια 100 τ.μ., με τα ίδια μαθηματικά, απολύτως μετρήσιμα.
💰 Αποτελέσματα σε Ευρώ
Κάθε «αναβάθμιση» θα δείχνει ακριβώς πόσα ευρώ και πόσες kWh εξοικονομεί, ώστε να πάρετε αποφάσεις με βάση πραγματικά δεδομένα.
