📐 Διαστάσεις
10 μέτρα πλάτος × 10 μέτρα μήκος. Εμβαδόν δαπέδου: 100 τετραγωνικά μέτρα (τ.μ.). Το τυπικό μέγεθος μιας μέσης οικογενειακής κατοικίας.
Το Σπίτι 10x10: Το Πρότυπο Μοντέλο Υπολογισμού Θερμικών Απωλειών
Όταν ρωτάτε έναν μηχανικό «Πόσα χρήματα θα γλιτώσω αν βάλω μόνωση;», η πιο ειλικρινής (αλλά και εκνευριστική) απάντηση που μπορεί να σας δώσει είναι: «Εξαρτάται».
Εξαρτάται από το πού μένετε, πώς είναι χτισμένο το σπίτι σας, πόσα παράθυρα έχει και τι συνήθειες θέρμανσης έχετε. Επειδή όμως στην ενεργειακή αναβάθμιση θέλουμε απτές αποδείξεις και νούμερα, δημιουργήσαμε το «Σπίτι 10x10».
Πρόκειται για το ψηφιακό, εικονικό μας εργαστήριο. Ένα απόλυτα τυπικό, απλοποιημένο ελληνικό σπίτι, πάνω στο οποίο θα τρέξουμε όλα τα οικονομικά και ενεργειακά πειράματα των επόμενων άρθρων. Ας δούμε την «ανατομία» του, για να ξέρετε πώς βγαίνουν τα μαθηματικά.

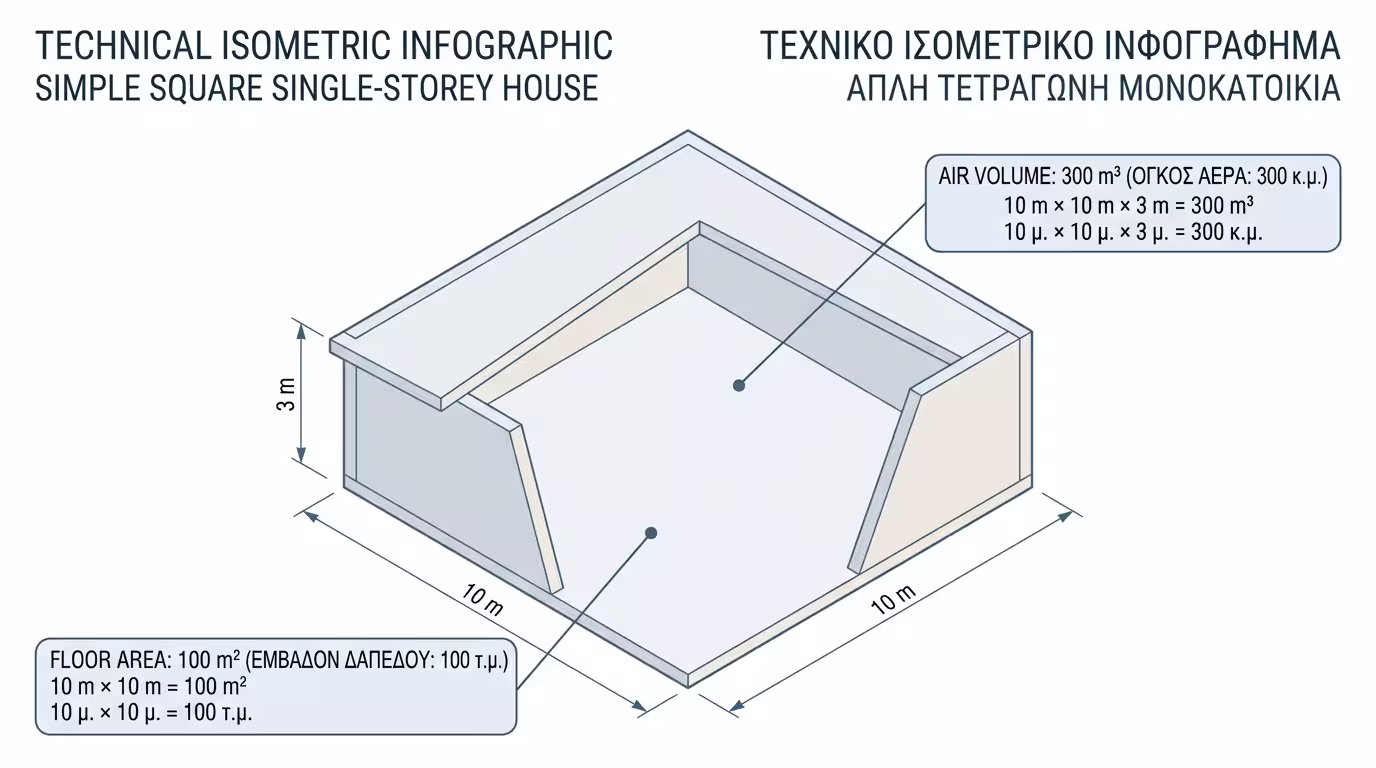

1. Η Αρχιτεκτονική του 10x10
Για να κρατήσουμε τους υπολογισμούς κατανοητούς, επιλέξαμε το πιο απλό γεωμετρικό σχήμα. Το σπίτι μας είναι ένα ισόγειο, ανεξάρτητο τετράγωνο κτίριο με τα εξής χαρακτηριστικά:
📏 Ύψος & Όγκος
Ύψος ταβανιού: 3 μέτρα. Συνολικός όγκος αέρα: 300 κυβικά μέτρα. Αυτόν τον αέρα καλούμαστε να ζεστάνουμε τον χειμώνα και να δροσίσουμε το καλοκαίρι.

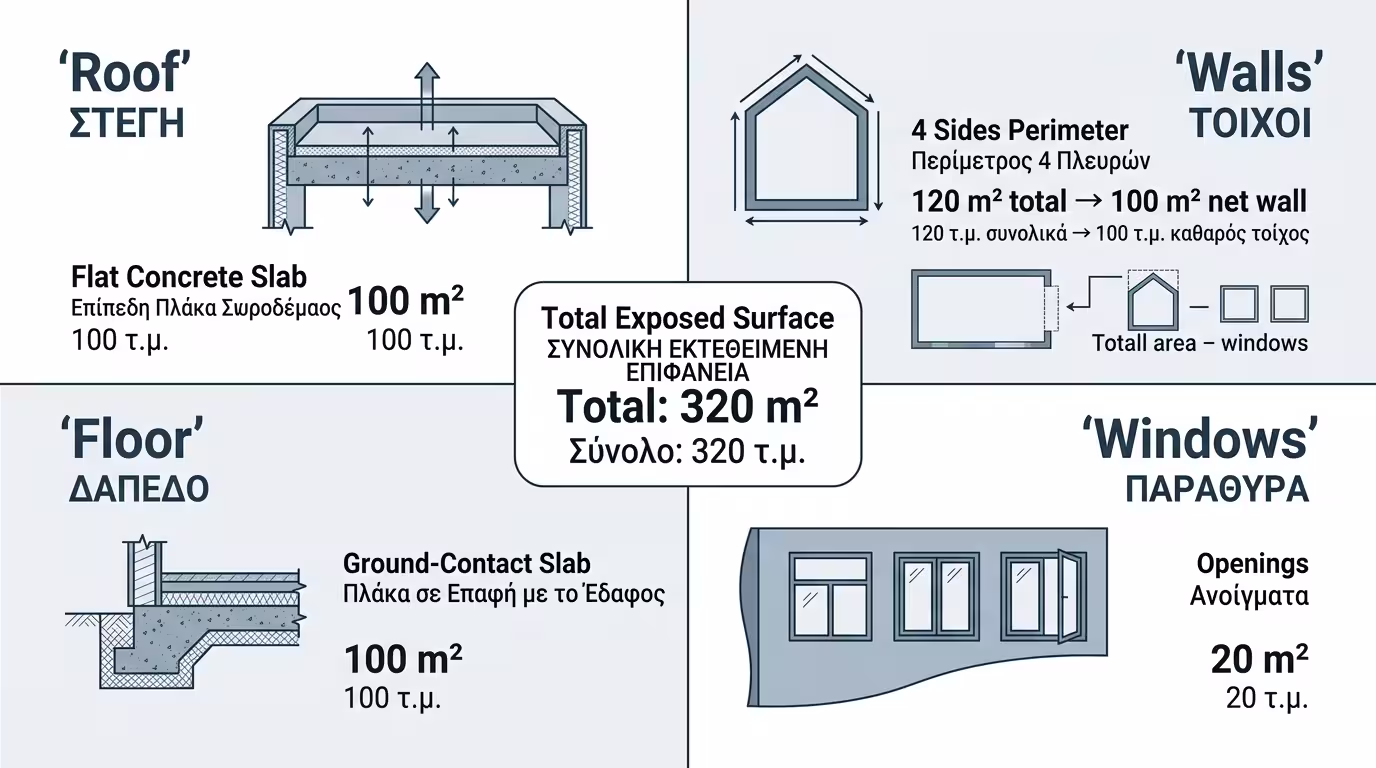

2. Το Κέλυφος: Από Πού Χάνουμε Ενέργεια;
Για να υπολογίσουμε τις απώλειες, πρέπει να ξέρουμε τις επιφάνειες που έρχονται σε επαφή με το εξωτερικό περιβάλλον (το λεγόμενο Θερμικό Περίβλημα). Στο μοντέλο μας έχουμε:
🏠 Η Ταράτσα
Επίπεδη πλάκα από μπετόν, εμβαδού 100 τ.μ.
🏗️ Το Δάπεδο
Πλάκα 100 τ.μ. που ακουμπάει απευθείας στο έδαφος (χωρίς πιλοτή).
🧱 Οι Τοίχοι
Η συνολική περιμετρική επιφάνεια των τοίχων είναι 120 τ.μ. (4 πλευρές × 10 μέτρα μήκος × 3 μέτρα ύψος).
🪟 Τα Κουφώματα
Αφαιρούμε 20 τ.μ. από τους τοίχους για τα παράθυρα και τις πόρτες. Έτσι, μας μένουν 100 τ.μ. καθαρού τοίχου.
📊 Μαθηματική Σύνοψη: Το σπίτι μας χάνει ενέργεια από συνολικά 320 τ.μ. εκτεθειμένων επιφανειών (100 δάπεδο + 100 ταράτσα + 100 τοίχοι + 20 παράθυρα).
3. Το Σημείο Μηδέν: Οι «Αμόνωτες» Παραδοχές
Για να δούμε το κέρδος, πρέπει να ξεκινήσουμε από τα χειρότερα. Το «Σπίτι 10x10» στο Βασικό του Σενάριο (Baseline) θεωρείται κατασκευής της δεκαετίας του 1970-1980, πριν τον σύγχρονο Κανονισμό Θερμομόνωσης:
🧱 Τοίχοι
Διπλό τούβλο με διάκενο αέρα, χωρίς καθόλου μόνωση. U-Value περίπου 2.10 W/m²K.
🏗️ Μπετόν (Κολώνες/Δοκάρια)
Γυμνά, αποτελούν τεράστιες θερμογέφυρες.
🔝 Ταράτσα & Δάπεδο
Καμία απολύτως θερμομόνωση.
🪟 Παράθυρα
Παλιά αλουμίνια με μονά τζάμια, που μπάζουν αέρα. U-Value περίπου 5.00 W/m²K.

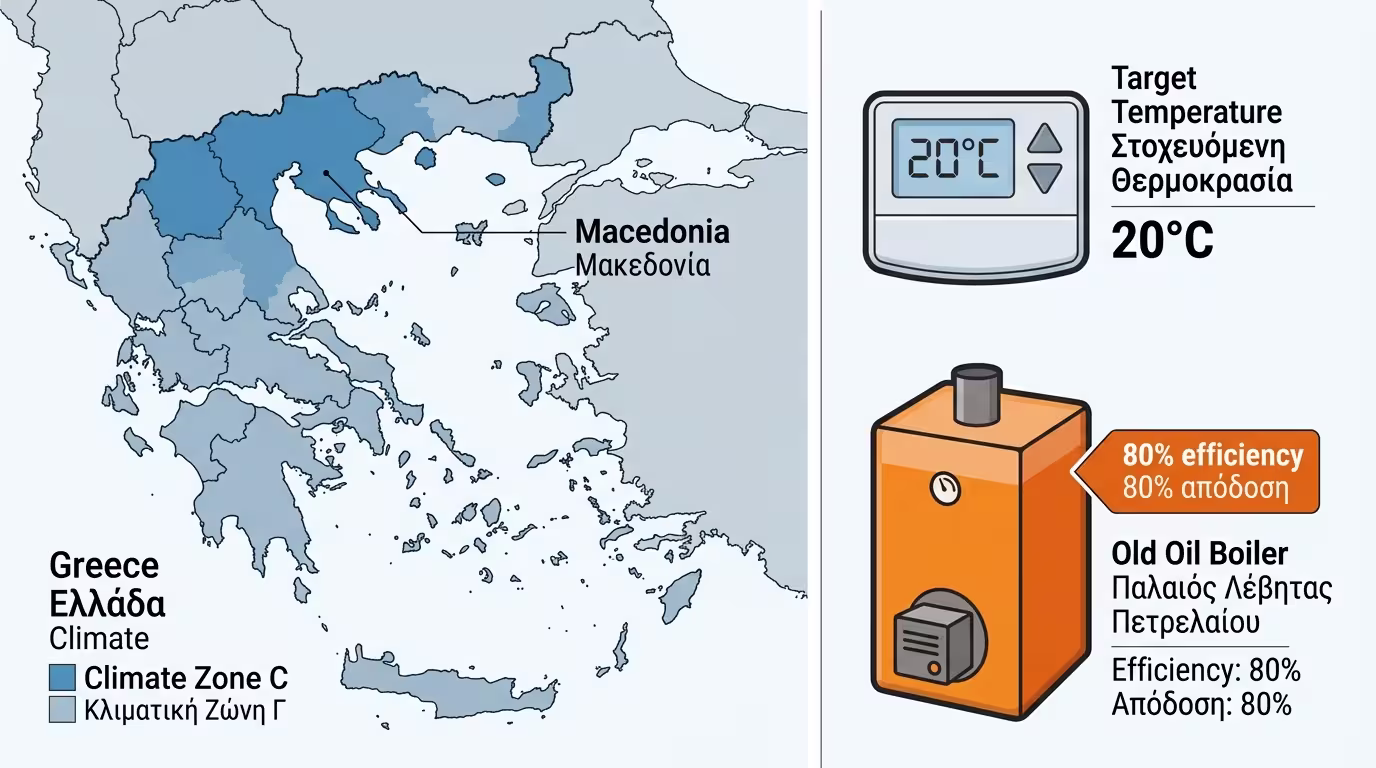

4. Το Κλίμα και η Θέρμανση
Για να είναι τα νούμερα ρεαλιστικά, «χτίζουμε» το σπίτι μας στην Κλιματική Ζώνη Γ της Ελλάδας (π.χ. στη Μακεδονία). Αυτό σημαίνει ότι έχουμε έναν κανονικό, κρύο χειμώνα.
🌡️ Εσωτερική Θερμοκρασία-Στόχος
Θέλουμε ο θερμοστάτης μας να είναι καρφωμένος στους 20°C όλο τον χειμώνα.
⛽ Σύστημα Θέρμανσης
Για τους υπολογισμούς κόστους, θα θεωρήσουμε αρχικά ότι το σπίτι ζεσταίνεται με έναν τυπικό λέβητα πετρελαίου παλαιάς τεχνολογίας, ο οποίος «καίει» τα χρήματά μας με απόδοση μόλις 80%.
💡 Τελικό Συμπέρασμα: Το «Σπίτι 10x10» είναι πλέον έτοιμο. Έχουμε τα τετραγωνικά του, ξέρουμε από πού μπάζει και ξέρουμε πόσο κρύο κάνει έξω. Στα επόμενα άρθρα, θα αρχίσουμε να προσθέτουμε μονωτικά υλικά πάνω του και να βλέπουμε, με ακριβείς υπολογισμούς, πώς τα εκατοντάδες λίτρα πετρελαίου εξατμίζονται μαγικά!
