🧩 Κόψε-Σφράγισε
Πρόκειται για πλάκες πετροβάμβακα υψηλής πυκνότητας. Ο τεχνικός τις κόβει σαν παζλ γύρω από τα καλώδια, ώστε να γεμίσει κάθε χιλιοστό κενού.
Πυροφραγμοί Καλωδιώσεων: Πώς σφραγίζουμε τις ηλεκτρολογικές σχάρες (Cable Trays), τα φρεάτια (Shafts) και τις μεγάλες τρύπες καλωδίων
Στην προηγούμενη ενότητα είδαμε πώς σφραγίζουμε τις τρύπες των υδραυλικών σωλήνων. Αλλά ένα σύγχρονο κτίριο (ειδικά γραφεία, νοσοκομεία, εμπορικά κέντρα) δεν έχει μόνο λίγους σωλήνες. Διαθέτει εκατοντάδες ή χιλιάδες καλώδια ρεύματος, δεδομένων (data cables), οπτικών ινών και τηλεφώνων.
Αυτά τα καλώδια περνάνε μέσα σε μεγάλες μεταλλικές σχάρες (Cable Trays) ή πέφτουν κάθετα σε ειδικά κλειστά κανάλια (Electrical Shafts / Φρεάτια). Κάθε φορά που αυτά τα κανάλια τρυπάνε πυράντοχους τοίχους ή πλάκες, δημιουργούνται τεράστιες τρύπες (πολύ μεγαλύτερες από ένα μεμονωμένο σωλήνα).
Πώς κλείνουμε αυτές τις τεράστιες τρύπες, γεμάτες πυκνά στοιβαγμένα πλαστικά καλώδια;
1. Fire Batts (Πυράντοχα Πάνελ Πετροβάμβακα)

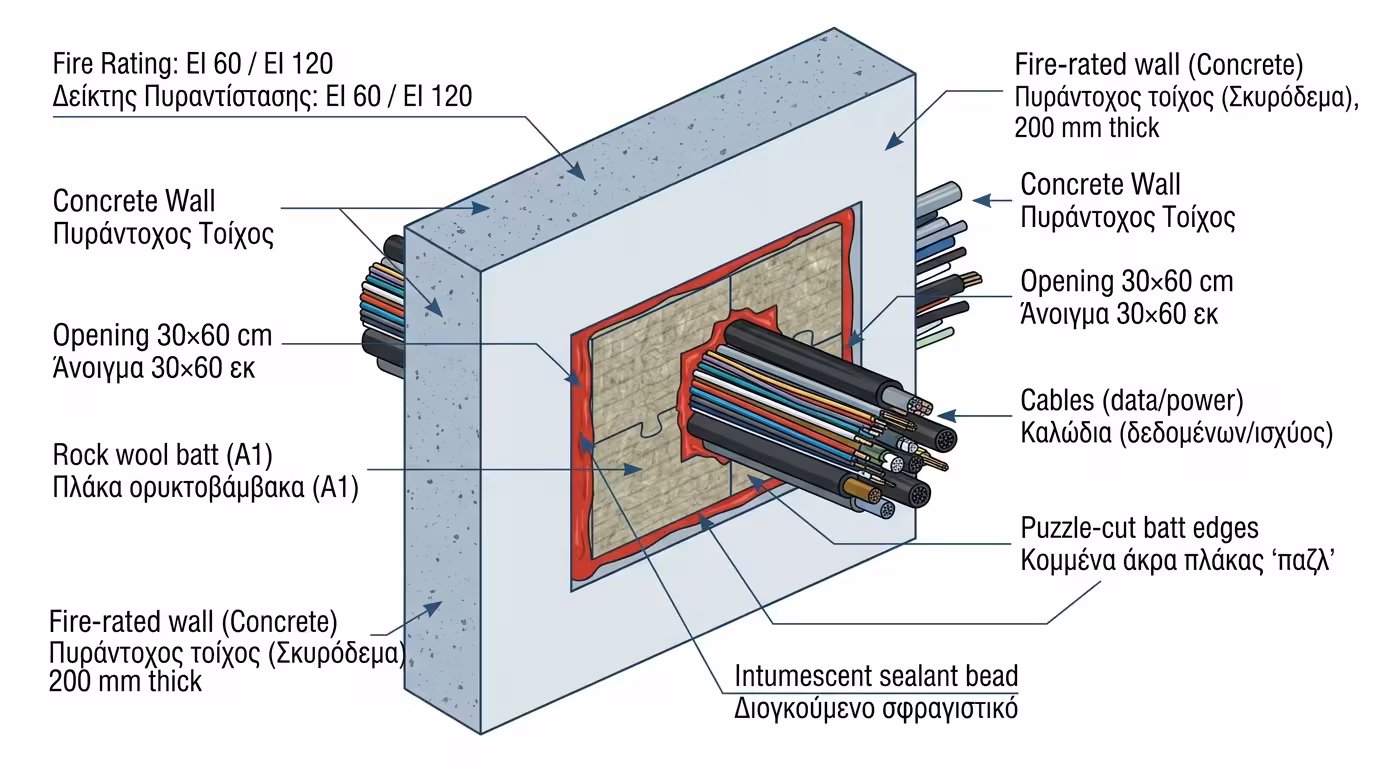

Η πιο σύνηθης λύση για μεγάλα ανοίγματα (π.χ. 30×60 εκατοστά ή μεγαλύτερα) από τα οποία περνάνε δεκάδες καλώδια, είναι τα Fire Batts.
🔒 Θερμοδιογκούμενη Μαστίχη
Στα σημεία που μένει κάποιο μικρό κενό ανάμεσα στο πάνελ και το καλώδιο ή τον τοίχο, ο τεχνικός γεμίζει με θερμοδιογκούμενη μαστίχη, η οποία σε περίπτωση φωτιάς θα φουσκώσει και θα σφραγίσει κάθε ρωγμή.
⏱️ Αποτέλεσμα
Η τρύπα είναι πλέον σφραγισμένη αεροστεγώς με υλικό A1 (άκαυστο) και θερμοδιογκούμενα στοιχεία, παρέχοντας πυροπροστασία EI 60 ή EI 120.
2. Fire Pillows (Πυράντοχα Μαξιλαράκια)
Τα Fire Pillows είναι μια ευέλικτη, αφαιρούμενη εναλλακτική ειδικά σχεδιασμένη για χώρους όπου τα καλώδια αλλάζουν συχνά - π.χ. δωμάτια εξυπηρετητών (server rooms), τηλεπικοινωνιακοί κόμβοι.
🧸 Πώς Μοιάζουν;

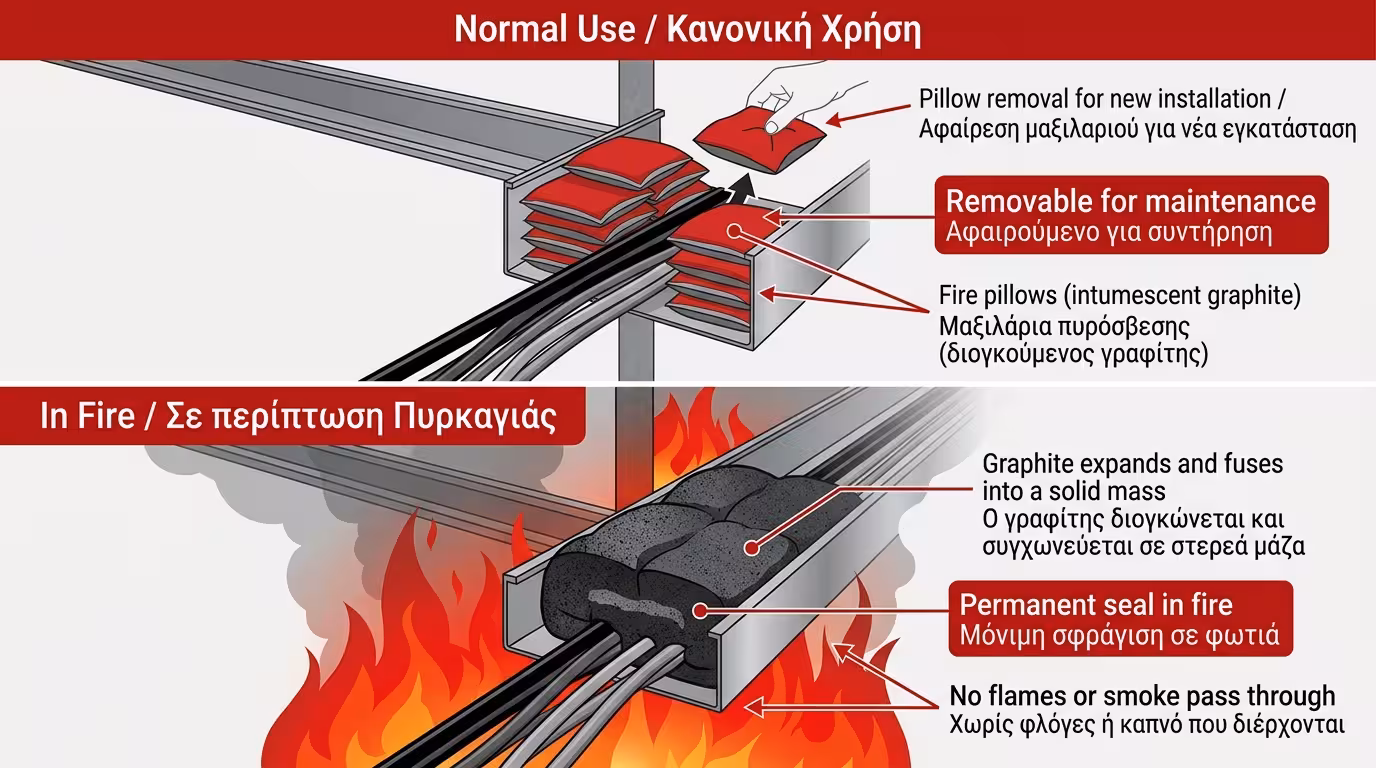

Μοιάζουν με μικρά «μαξιλαράκια» ή «σακουλάκια» γεμάτα θερμοδιογκούμενο γραφίτη. Στοιβάζονται μέσα στην τρύπα, γύρω και ανάμεσα στα καλώδια.
🔄 Το Κλειδί: Ευελιξία
Χρειάζεστε να περάσετε νέα καλώδια; Βγάζετε ένα-δύο μαξιλαράκια, περνάτε τα καλώδια, και μετά τα ξαναβάζετε πίσω! Κανένα σπάσιμο, κανένα κόψιμο.
🔥 Στη Φωτιά
Σε φωτιά, ο γραφίτης μέσα στα μαξιλαράκια φουσκώνει και σφραγίζει μόνιμα κάθε κενό, μετατρέποντας τα μαξιλαράκια σε συμπαγή, σκληρή μάζα που μπλοκάρει φλόγες και καπνό.
3. Fire Mortar (Κονίαμα Φρεατίων)
Για τα μεγάλα κάθετα φρεάτια (Electrical Shafts / Risers) που ξεκινούνε από το υπόγειο μέχρι τον τελευταίο όροφο, χρησιμοποιείται ένα ειδικό πυράντοχο κονίαμα σε σκόνη (Fire Mortar).
🧱 Εφαρμογή
Αναμιγνύεται με νερό, πετσώνεται (ή χύνεται) στο πάτωμα του κάθε ορόφου γύρω από τα καλώδια που κατεβαίνουν στο φρεάτιο, και αφήνεται να στεγνώσει. Κόβει κάθε σύνδεση μεταξύ ορόφων.
🔥 Στη Φωτιά
Σε φωτιά, το στεγνό κονίαμα αντέχει σαν μπετόν και περιέχει θερμοδιογκούμενη σκόνη. Αν σχηματιστεί ρωγμή, η σκόνη «φουσκώνει» και κλείνει το σκάσιμο.
⚠️ Οδηγός Συντήρησης
Κάθε φορά που ένας νέος ηλεκτρολόγος περνάει καλώδιο από το φρεάτιο, ΠΡΕΠΕΙ να ξανασφραγίσει την τρύπα μετά. Στην πράξη, αυτή η φάση σχεδόν πάντα ξεχνιέται - μια από τις κυριότερες αιτίες που η πυροδιαμερισματοποίηση αποτυγχάνει.
Το Πείραμα στο Μοντέλο μας (Το Server Room στο 4×4)
Στο ισόγειο του κτιρίου μας λειτουργεί ένα μικρό server room. Μέσα από τον τοίχο περνάνε 40+ καλώδια δεδομένων (UTP) σε μια σχάρα (cable tray). Ξεσπάει βραχυκύκλωμα σε ένα UPS.
❌ Σενάριο Α (Η Ατημέλητη Εγκατάσταση)
Ο ηλεκτρολόγος είχε αφήσει την τρύπα γύρω από τα καλώδια ορθάνοιχτη (πέρασε τα καλώδια και ξέχασε να σφραγίσει). Η φωτιά από το UPS στέλνει τοξικό καπνό στον πυράντοχο διπλανό χώρο (γραφεία) μέσα σε 2 λεπτά. Η πυροδιαμερισματοποίηση αποτυγχάνει ολοσχερώς. Οι εργαζόμενοι στα γραφεία εκκενώνουν σε πανικό εισπνέοντας καπνό.
✅ Σενάριο Β (Η Σωστή Πυροφραγή με Fire Pillows)
Ο ηλεκτρολόγος είχε στοιβάξει πυράντοχα μαξιλαράκια (fire pillows) στην τρύπα γύρω από τα καλώδια. Ξεσπάει η ίδια φωτιά. Τα μαξιλαράκια αντιδρούν - ο γραφίτης τους φουσκώνει, τσιμπάει τα πλαστικά περιβλήματα καλωδίων που λιώνουν, και σφραγίζει την τρύπα σιδερένια. Κανένας καπνός δεν περνάει στα γραφεία. Ο αυτόματος πυροσβεστήρας server room σβήνει τη φωτιά. Τα γραφεία δεν κατάλαβαν τίποτα!
Το Τελικό Συμπέρασμα: Τα καλώδια δημιουργούν τις μεγαλύτερες και πιο «ύπουλες» τρύπες στα Πυροδιαμερίσματα. Τα Fire Batts, Fire Pillows και Fire Mortars είναι η «ασπίδα» που κλείνει αυτά τα κενά. Χωρίς αυτά, ακόμη και το πλέον πανάκριβο κτίριο γραφείων είναι ένα καλά ντυμένο «κόσκινο» στη φωτιά.
