Φανταστείτε ένα τεράστιο γυάλινο κτίριο τον χειμώνα. Έξω έχει 0 °C. Η Κεντρική Κλιματιστική Μονάδα (ΚΚΜ) πρέπει να πάρει αυτόν τον παγωμένο αέρα, να τον ζεστάνει στους 22 °C και να τον στείλει μέσα. Η ενέργεια που απαιτείται για να γίνει αυτό σε χιλιάδες κυβικά μέτρα είναι απλά αστρονομική.
Πώς λύνουμε αυτό το πρόβλημα χωρίς να αφήσουμε τους εργαζόμενους να «σκάσουν» από την έλλειψη οξυγόνου; Η απάντηση είναι το Κιβώτιο Μίξης (Mixing Box) - ο «μαέστρος» που αναμειγνύει νωπό αέρα με αέρα επιστροφής, μειώνοντας δραματικά το κόστος κλιματισμού. Αν το καλοκαίρι έξω έχει 38 °C και εσύ ρουφάς συνεχώς αυτόν τον καυτό αέρα για να τον παγώσεις στους 20 °C, το Chiller δουλεύει στο 100% ασταμάτητα - ο λογαριασμός ρεύματος γίνεται καταστροφικός – αλλα ο αέρας που ήδη κυκλοφορεί στο κτίριο είναι δροσερός (π.χ. 24 °C) - γιατί να τον πετάξουμε όλον έξω;

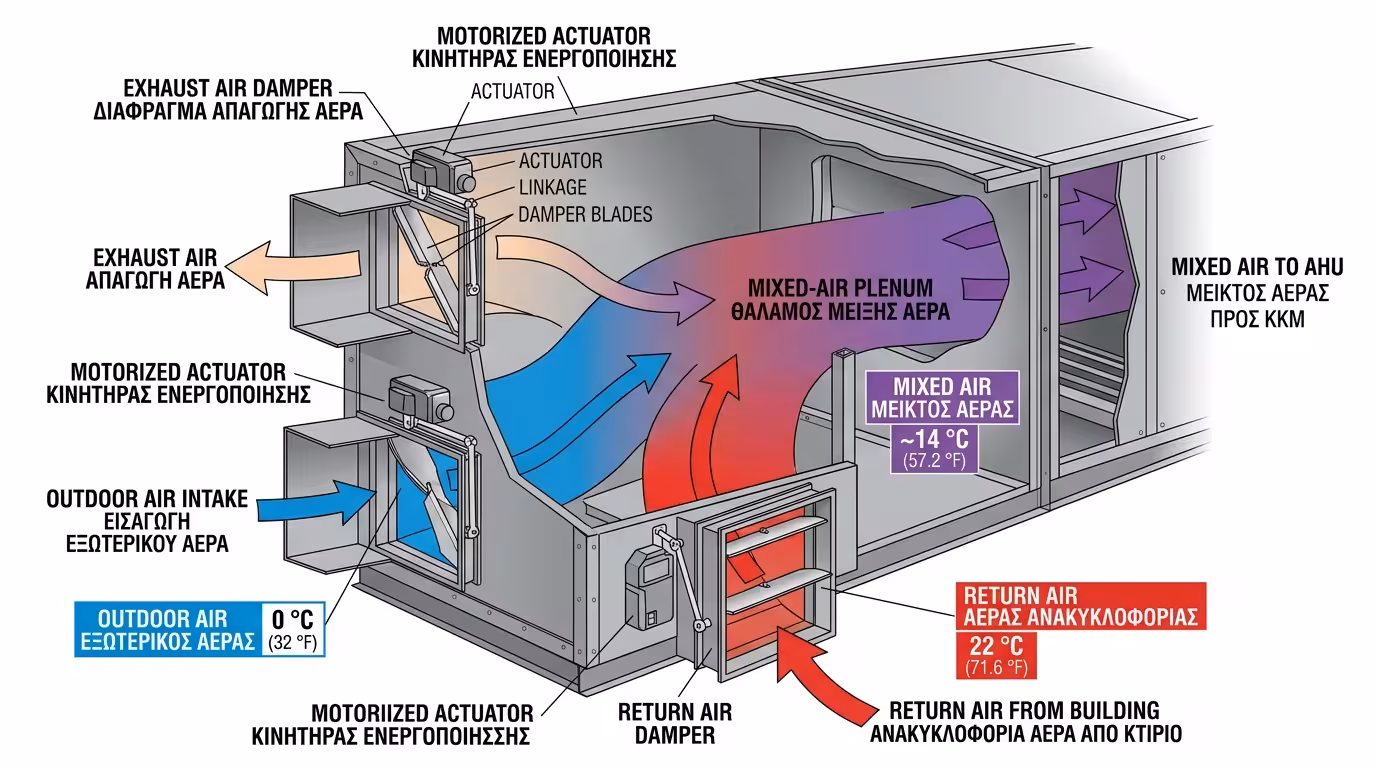

Το κιβώτιο μίξης είναι ένας μεγάλος μεταλλικός θάλαμος που βρίσκεται στην «είσοδο» της ΚΚΜ. Δέχεται αέρα από δύο πηγές και ελέγχεται από τρεις μηχανοκίνητες περσίδες (Dampers) με εντολές από τον ελεγκτή BMS (Building Management System). Οι τρεις αυτές περσίδες ρυθμίζουν σε πραγματικό χρόνο τη σχέση μεταξύ ενεργειακού κόστους και εσωτερικής ποιότητας αέρα.
Ανοίγει προς το εξωτερικό περιβάλλον για να εισάγει φρέσκο, καθαρό αέρα - αλλά στη θερμοκρασία που επικρατεί έξω (ζεστό το καλοκαίρι, παγωμένο τον χειμώνα). Η ελάχιστη θέση ανοίγματος καθορίζεται από τα πρότυπα ASHRAE και δεν μπορεί ποτέ να κλείσει πλήρως όσο λειτουργεί η μονάδα, διαφορετικά οι ένοικοι θα αναπνέουν μόνο ανακυκλωμένο, «φθαρμένο» αέρα.
Φέρνει πίσω τον αέρα που έχει ήδη κυκλοφορήσει μέσα στο κτίριο. Αυτός ο αέρας βρίσκεται κοντά στην ιδανική θερμοκρασία (π.χ. 24 °C), αλλά είναι «βρώμικος» - γεμάτος CO₂ από τις αναπνοές και σωματίδια. Όσο μεγαλύτερο το ποσοστό επιστροφής, τόσο μικρότερο το ενεργειακό κόστος - αλλά υπάρχει ένα αυστηρό ανώτατο όριο ανακύκλωσης.
Μια «πόρτα» που πετάει τον περίσσιο, βρώμικο αέρα έξω στην ατμόσφαιρα. Λειτουργεί σε αντίστροφη φάση με το Damper της Επιστροφής: όταν αυξάνεται ο νωπός αέρας, αυξάνεται ισόποσα και η απόρριψη, ώστε η πίεση στο κτίριο να παραμένει ελαφρώς θετική (αποφεύγοντας εισροή ανεξέλεγκτου αέρα από χαραμάδες).
Ο ελεγκτής BMS δέχεται δεδομένα από αισθητήρες θερμοκρασίας, CO₂ και ενθαλπίας και ρυθμίζει τη θέση κάθε damper κάθε δευτερόλεπτο. Σε σύγχρονες εγκαταστάσεις χρησιμοποιείται πρωτόκολλο BACnet ή Modbus για απομακρυσμένο έλεγχο, καταγραφή και βελτιστοποίηση.

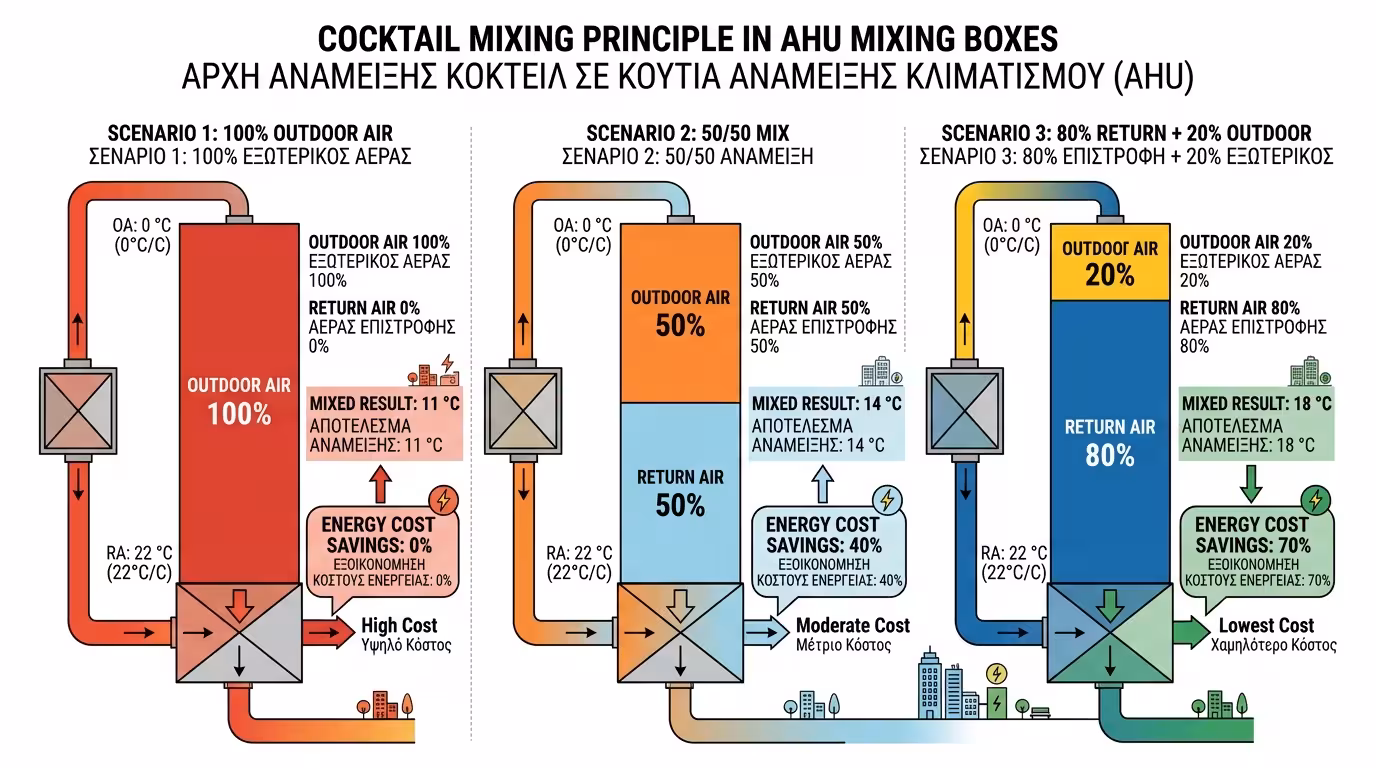

Αντί να πάρει 100% καυτό αέρα από έξω (38 °C), η ΚΚΜ κάνει ένα ευφυές «κοκτέιλ»: κρατάει το 80% του αέρα επιστροφής (ήδη δροσερός στους 24 °C) και βάζει μόνο 20% νωπό αέρα. Η θερμοκρασία του μίγματος πέφτει στους ~26 °C αντί για 38 °C. Η εξοικονόμηση ψυκτικού φορτίου αγγίζει το 60-70%.
Το καλοκαίρι με εξωτερική θερμοκρασία 38 °C και επιστροφή 24 °C, η αναλογία 80/20 δίνει μέση θερμοκρασία μίγματος ≈ 26,8 °C. Τώρα η ψυκτική μηχανή έχει να ψύξει τον αέρα κατά μόλις 6-7 °C (από 26,8 → 20 °C), αντί για 18 °C (από 38 → 20 °C). Το Chiller καταναλώνει λιγότερο από το 40% της ενέργειας που θα χρειαζόταν με 100% νωπό αέρα.
Τον χειμώνα το φαινόμενο αντιστρέφεται: ο αέρας επιστροφής είναι ζεστός (22 °C) ενώ ο εξωτερικός παγωμένος (0 °C). Αναμειγνύοντας 80% επιστροφή + 20% νωπό αέρα, η ΚΚΜ λαμβάνει μίγμα στους ~17,6 °C - χρειάζεται ελάχιστη θέρμανση για να φτάσει τους 22 °C αντί να ζεστάνει τον αέρα κατά 22 βαθμούς ολόκληρους.
Η αναλογία νωπού/επιστροφής δεν είναι σταθερή. Αν μπουν περισσότερα άτομα στο κτίριο (π.χ. συνέδριο), ο αισθητήρας CO₂ ανιχνεύει άνοδο πάνω από τα 800 ppm. Ο BMS ανοίγει αυτόματα περισσότερο νωπό αέρα (π.χ. 40%) - θυσιάζοντας λίγη ενέργεια για χάρη της υγείας. Μόλις ο κόσμος φύγει, η περσίδα ξανακλείνει.
Ο τύπος υπολογισμού είναι απλός: Tμίγμα = (% OA × TOA) + (% RA × TRA). Παράδειγμα: 20% × 38 °C + 80% × 24 °C = 7,6 + 19,2 = 26,8 °C. Αυτός ο τύπος είναι η βάση κάθε μηχανολογικής μελέτης κλιματισμού μεγάλων κτιρίων και ενσωματώνεται αυτόματα στους αλγόριθμους του BMS.
Αν η ανακύκλωση γλιτώνει τόσα χρήματα, γιατί δεν κλείνουμε εντελώς τον νωπό αέρα; Η ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) θέτει τα παγκόσμια πρότυπα. Το πρότυπο 62.1 επιβάλλει ελάχιστο όριο 10 λίτρων/δευτερόλεπτο/άτομο νωπού αέρα σε γραφεία. Η περσίδα νωπού αέρα δεν κλείνει ποτέ κάτω από αυτό το ελάχιστο.
Αν ανακυκλώνεις τον ίδιο αέρα ασταμάτητα σε κτίριο γραφείων: το οξυγόνο πέφτει, το CO₂ εκτοξεύεται πάνω από τα 1.500 ppm (υπνηλία, πονοκέφαλοι, πτώση παραγωγικότητας). Οι αερομεταφερόμενοι ιοί και τα μικρόβια πολλαπλασιάζονται αδιάκοπα - κάτι που η πανδημία COVID-19 ανέδειξε δραματικά, αποδεικνύοντας ότι ο καθαρός νωπός αέρας είναι ζήτημα δημόσιας υγείας.
Για τυπικό γραφείο: 2,5 l/s ανά m² δαπέδου + 10 l/s ανά άτομο. Σε αίθουσα συνεδριάσεων 40 m² με 20 άτομα αυτό σημαίνει 300 l/s (1.080 m³/h) ελάχιστο νωπό αέρα. Το κιβώτιο μίξης εξασφαλίζει ότι αυτή η ποσότητα μπαίνει πάντα - ακόμα και αν ο «πειρασμός» να γλιτώσεις ρεύμα λέει «κλείσε τα πάντα».
Στην Ευρώπη ισχύει το EN 16798-1 που ορίζει 4 κατηγορίες ποιότητας αέρα (I–IV). Η Κατηγορία II (τυπικό γραφείο) απαιτεί 7 l/s/άτομο + 0,7 l/s/m². Τα ελληνικά κτίρια υπάγονται σε αυτό, αν και στην πράξη πολλοί μελετητές ακολουθούν τα αυστηρότερα πρότυπα ASHRAE ως βέλτιστη πρακτική.
Το ελάχιστο άνοιγμα νωπού αέρα (minimum outdoor air position) είναι σκληρά κωδικοποιημένο στο firmware του BMS. Ακόμα και αν κάποιος τεχνικός προσπαθήσει να το παρακάμψει, ο ελεγκτής παράγει alarm και αρνείται να κλείσει τη γρίλια κάτω από το 15-20% - προστατεύοντας τους ανθρώπους από τον εαυτό τους.

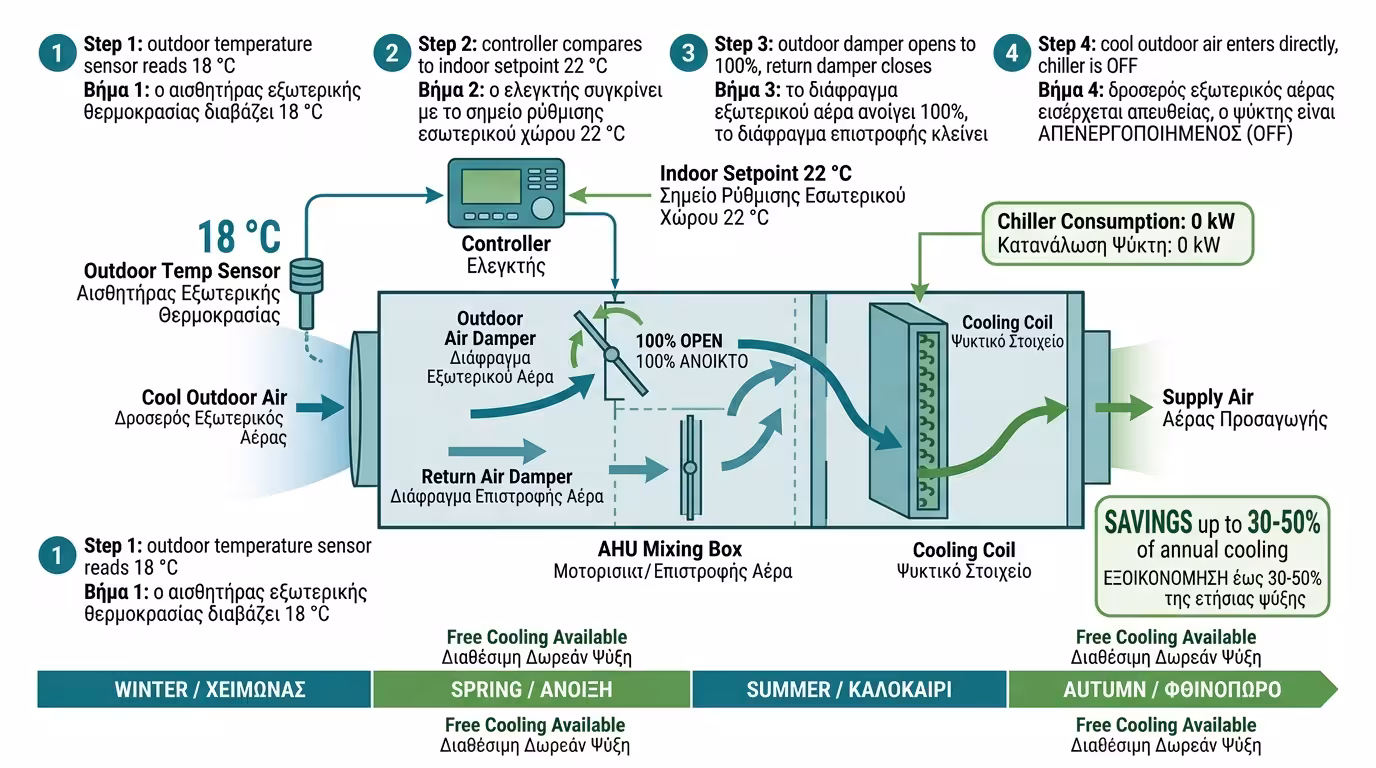

Φανταστείτε μια μέρα της άνοιξης: μέσα στο κτίριο «βράζει» (από τους υπολογιστές και τους ανθρώπους), αλλά έξω η θερμοκρασία είναι μόλις 18 °C. Ο «εγκέφαλος» της ΚΚΜ το αντιλαμβάνεται μέσω αισθητήρα ενθαλπίας ή θερμοκρασίας και ενεργοποιεί τη λειτουργία Economizer.
Ο BMS σβήνει εντελώς τον πανάκριβο συμπιεστή (Chiller)! Ανοίγει τη γρίλια Νωπού Αέρα στο 100% και κλείνει την Επιστροφή στο 0%. Το μηχάνημα ρουφάει «αχόρταγα» την εξωτερική δροσιά, τη φιλτράρει και τη στέλνει κατευθείαν στο κτίριο.
Δροσίζετε ολόκληρο κτίριο χρησιμοποιώντας μόνο την ελάχιστη ενέργεια των ανεμιστήρων, χωρίς κανένα ψυκτικό μηχάνημα. Σε κλίματα όπως της Ελλάδας, η λειτουργία Economizer μπορεί να ενεργοποιείται 800-1.200 ώρες ετησίως (κυρίως φθινόπωρο, άνοιξη, πρωινές καλοκαιρινές ώρες), εξοικονομώντας χιλιάδες ευρώ σε ρεύμα.
Μόλις η εξωτερική θερμοκρασία (ή ενθαλπία) ξεπεράσει την τιμή αέρα επιστροφής (π.χ. 24 °C), ο Economizer απενεργοποιείται αυτόματα - γιατί τώρα είναι φθηνότερο να ανακυκλώσεις τον ήδη δροσερό αέρα του κτιρίου παρά να φέρεις τη ζέστη απ' έξω. Ο BMS επιστρέφει στη μίξη 80/20.
Πιο εξελιγμένοι ελεγκτές δεν κοιτούν μόνο τη θερμοκρασία αλλά και την ενθαλπία (θερμοκρασία + υγρασία) του εξωτερικού αέρα. Σε υγρά κλίματα (τυπική ελληνική υγρασία 60-80%), ακόμα και στους 20 °C η ενέργεια αφύγρανσης μπορεί να υπερβαίνει το κέρδος - ο Enthalpy Economizer είναι πιο ακριβής και αποδοτικός.
⚡ Το Κιβώτιο Μίξης είναι ο «μαέστρος» της ΚΚΜ. Αποφασίζει κάθε δευτερόλεπτο πόσο νωπό αέρα αξίζει να μπει στο κτίριο - κρατώντας τους ανθρώπους υγιείς χωρίς να «τινάξει στον αέρα» τον προϋπολογισμό.
