Αν βρείτε ποτέ τον δρόμο σας στο μηχανοστάσιο ενός νοσοκομείου, ξενοδοχείου ή εμπορικού κέντρου, θα αντικρίσετε ένα μεταλλικό κιβώτιο μεγέθους container. Αυτό είναι η Κεντρική Κλιματιστική Μονάδα - γνωστή ως ΚΚΜ (AHU - Air Handling Unit). Είναι το σύστημα που κυριολεκτικά «αναπνέει» για ολόκληρο το κτίριο.
Η ΚΚΜ δεν είναι ένα απλό κλιματιστικό μηχάνημα. Είναι ένα πολύπλοκο σύστημα επεξεργασίας αέρα που φιλτράρει, θερμαίνει, ψύχει, υγραίνει ή αφυγραίνει τεράστιες ποσότητες αέρα - χιλιάδες κυβικά μέτρα ανά ώρα - 24 ώρες το 24ωρο.
Σε αυτόν τον οδηγό θα αποδομήσουμε κάθε τμήμα μιας ΚΚΜ, ώστε ακόμα κι αν δεν είστε μηχανολόγος, να καταλάβετε τι κάνει κάθε εξάρτημα και γιατί βρίσκεται εκεί.

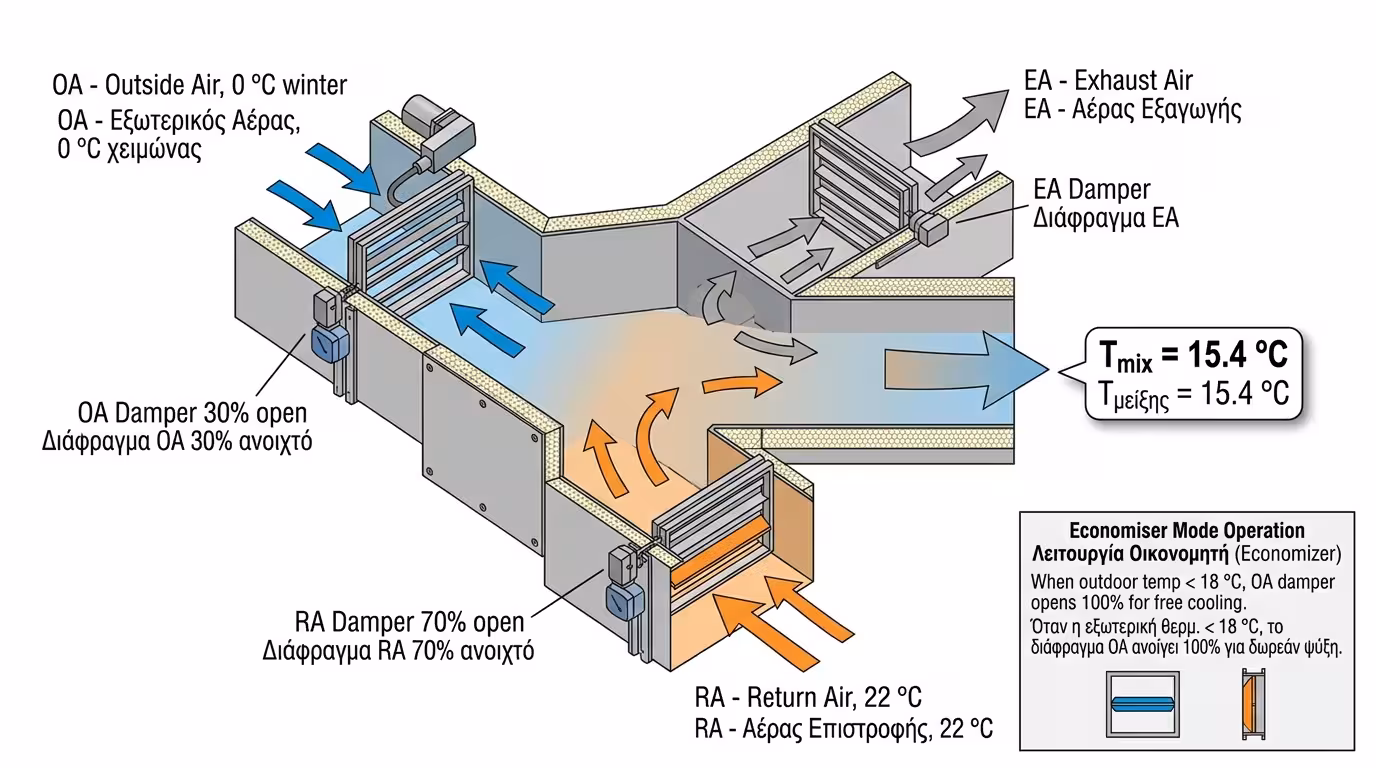

Η ΚΚΜ δεν χρησιμοποιεί αποκλειστικά φρέσκο (εξωτερικό) αέρα. Αν το έκανε, θα ξόδευε τεράστια ενέργεια για να θερμάνει ή να ψύξει τον αέρα από τα μηδέν κάθε φορά. Αντί αυτού, αναμειγνύει νωπό αέρα (fresh air) με τον αέρα επιστροφής (return air) - τον αέρα που ήδη κλιματίστηκε και επιστρέφει από τα δωμάτια.
Η μίξη ελέγχεται από τρία σετ κινητών μεταλλικών πτερυγίων: νωπού αέρα (OA), επιστροφής (RA) και απόρριψης (EA). Ένα σύστημα αυτοματισμού ρυθμίζει πόσο ανοίγει το καθένα σε πραγματικό χρόνο. Αν ο εξωτερικός αέρας είναι ιδανικής θερμοκρασίας (π.χ. 22°C), τα dampers ανοίγουν 100% νωπό αέρα (Free Cooling/Economizer).
Λειτουργία Economizer: Τον χειμώνα, αν ο εξωτερικός αέρας είναι π.χ. 5°C και θέλουμε 22°C, αναμειγνύουμε 70% αέρα επιστροφής (22°C) + 30% νωπό (5°C) → μίγμα ~17°C. Χρειάζεται μόνο λίγη θέρμανση αντί να ζεσταίνουμε τα πάντα από τα 5°C! Η εξοικονόμηση φτάνει 40-60%.
Τα πρότυπα ASHRAE 62.1 και ΕΝ 16798 ορίζουν ελάχιστη ποσότητα νωπού αέρα ανά άτομο (π.χ. 10 l/s/άτομο σε γραφείο). Αυτό σημαίνει ότι τα dampers δεν κλείνουν ποτέ εντελώς - υπάρχει πάντα ένα ελάχιστο «παράθυρο» φρέσκου αέρα ανοιχτό.
Κάθε σετ dampers έχει ηλεκτρικό ή πνευματικό actuator που δέχεται εντολές από το BMS (Building Management System). Ο αυτοματισμός αλλάζει τα ποσοστά μίξης κάθε δευτερόλεπτο, ανάλογα με τη θερμοκρασία, την υγρασία και τα επίπεδα CO₂ στους χώρους.
Ο αέρας - τόσο ο εξωτερικός (σκόνη, γύρη, PM2.5) όσο και ο αέρας επιστροφής (ίνες, σωματίδια) - πρέπει να φιλτραριστεί πριν μπει στα στοιχεία θέρμανσης/ψύξης. Χωρίς φίλτρα, τα coils βουλώνουν σε εβδομάδες και ο αέρας που φτάνει στα δωμάτια είναι γεμάτος ρύπους.
Τα φίλτρα G3-G4 (ISO Coarse) είναι τα πρώτα στη γραμμή. Κρατούν μεγάλα σωματίδια: σκόνη, τρίχες, ίνες, έντομα. Αλλάζονται κάθε 1-3 μήνες. Είναι φθηνά (πάνελ ή roll μορφής) και προστατεύουν τα ακριβότερα φίλτρα πίσω τους.
Τα φίλτρα M5-F9 (ISO ePM10 / ePM2.5 / ePM1) είναι τα κύρια φίλτρα. Τα «σακόφιλτρα» (pocket/bag filters) προσφέρουν τεράστια επιφάνεια φιλτραρίσματος σε μικρό βάθος. Ένα F7 κρατάει γύρη, μικροσωματίδια PM10 και μέρος των PM2.5. Αλλάζονται κάθε 6-12 μήνες.
Σε νοσοκομεία, χειρουργεία, φαρμακευτική βιομηχανία και «καθαρούς χώρους» (cleanrooms), τοποθετούνται φίλτρα H13-H14 (HEPA). Αυτά κρατούν 99,95% (H13) ή 99,995% (H14) όλων των σωματιδίων μέχρι 0,3 μm - ιούς, βακτήρια, σπόρια μούχλας. Το κόστος τους είναι υψηλό, αλλά σε αυτούς τους χώρους είναι αδιαπραγμάτευτα.
Κάθε φίλτρο δημιουργεί αντίσταση (πτώση πίεσης) στη ροή αέρα. Ένα καθαρό G4 πέφτει ~50 Pa, ένα F7 πέφτει ~100-120 Pa, ένα HEPA πέφτει 250-450 Pa. Ο ανεμιστήρας πρέπει να νικήσει αυτή τη συνολική πτώση. Γι' αυτό δεν βάζουμε HEPA παντού - ο λογαριασμός ρεύματος θα εκτοξευόταν.

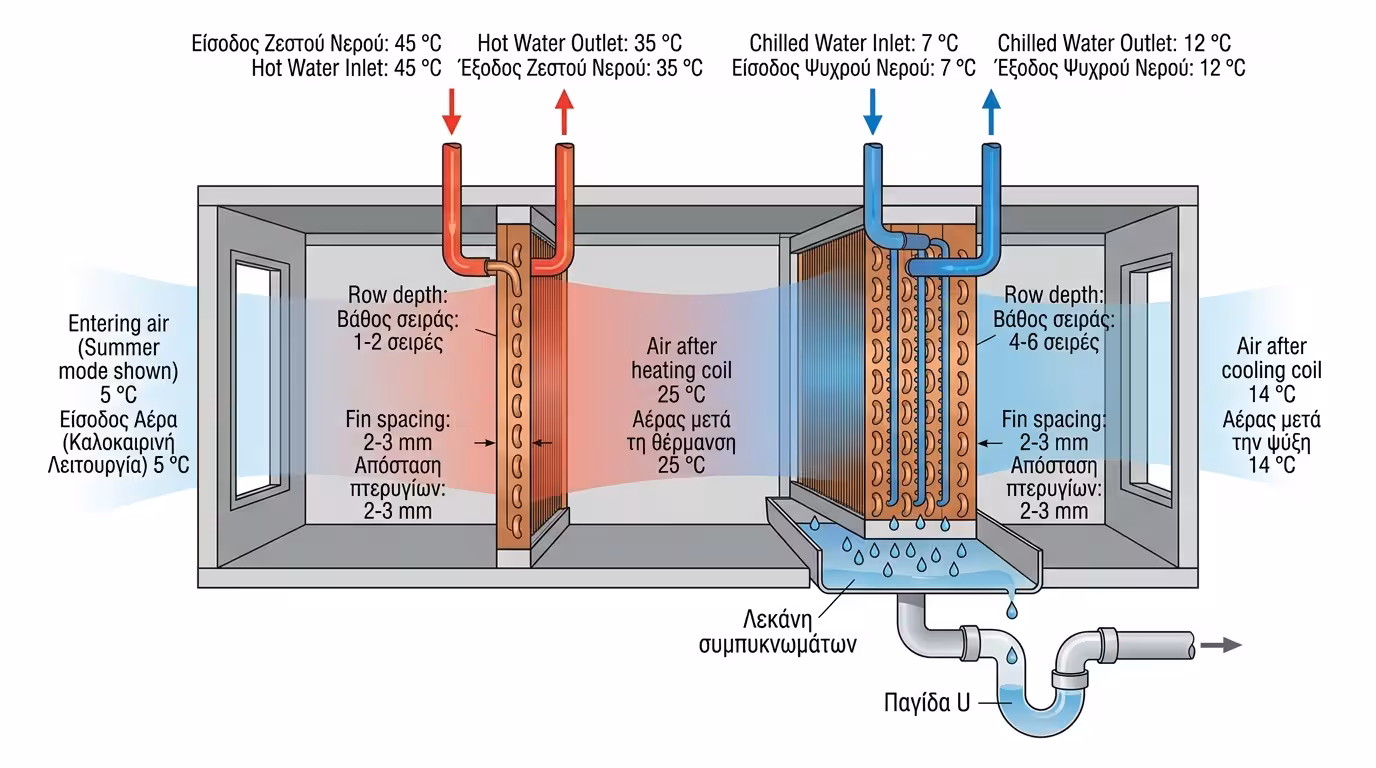

Μετά το φιλτράρισμα, ο αέρας περνάει μέσα από μεταλλικά «ραδιατέρ» (coils/μπαταρίες) - χάλκινοι σωλήνες με πτερύγια αλουμινίου - που ζεσταίνουν ή ψύχουν τον αέρα στην επιθυμητή θερμοκρασία.
Ζεστό νερό (45-80°C, ανάλογα με την πηγή - λέβητας ή Αντλία Θερμότητας) κυκλοφορεί μέσα στους σωλήνες. Ο αέρας περνάει ανάμεσα στα πτερύγια και ζεσταίνεται. Σε ΚΚΜ νοσοκομείων, μπορεί να υπάρχει και δεύτερο heating coil μετά τον υγραντήρα (reheat coil).
Κρύο νερό (6-7°C) από τον chiller κυκλοφορεί στο cooling coil. Καθώς ο ζεστός, υγρός αέρας ακουμπάει στους παγωμένους σωλήνες, ψύχεται ΚΑΙ αφυγραίνεται ταυτόχρονα (συγκρότηση υγρασίας). Γι' αυτό κάτω από κάθε cooling coil υπάρχει λεκάνη συμπυκνωμάτων (drip tray).
Η ποσότητα νερού που περνάει από το coil ελέγχεται από μια τρίοδη (ή δίοδη) βάνα με actuator. Ο αυτοματισμός (BMS) ανοίγει ή κλείνει τη βάνα ώστε ο αέρας να βγαίνει ακριβώς στη θερμοκρασία στόχου (setpoint, π.χ. 18°C προσαγωγής).
Σε μικρότερες ΚΚΜ ή σε περιπτώσεις χωρίς κεντρικό λεβητοστάσιο, η θέρμανση γίνεται με ηλεκτρικές αντιστάσεις αντί για ζεστό νερό. Πιο απλή εγκατάσταση, αλλά ακριβότερη λειτουργία σε μεγάλα κτίρια.
Χωρίς τον ανεμιστήρα, η ΚΚΜ είναι απλά ένα μεταλλικό κουτί. Ο ανεμιστήρας σπρώχνει τον αέρα μέσα από φίλτρα, coils, αεραγωγούς και στόμια - νικώντας τη συνολική πτώση πίεσης του δικτύου.
Μια τυπική ΚΚΜ έχει δύο ανεμιστήρες: τον ανεμιστήρα προσαγωγής (Supply Fan) που σπρώχνει τον καθαρό, κλιματισμένο αέρα στα δωμάτια, και τον ανεμιστήρα απαγωγής (Return/Exhaust Fan) που τραβάει τον «βρώμικο» αέρα πίσω στη μονάδα ή τον πετάει έξω.

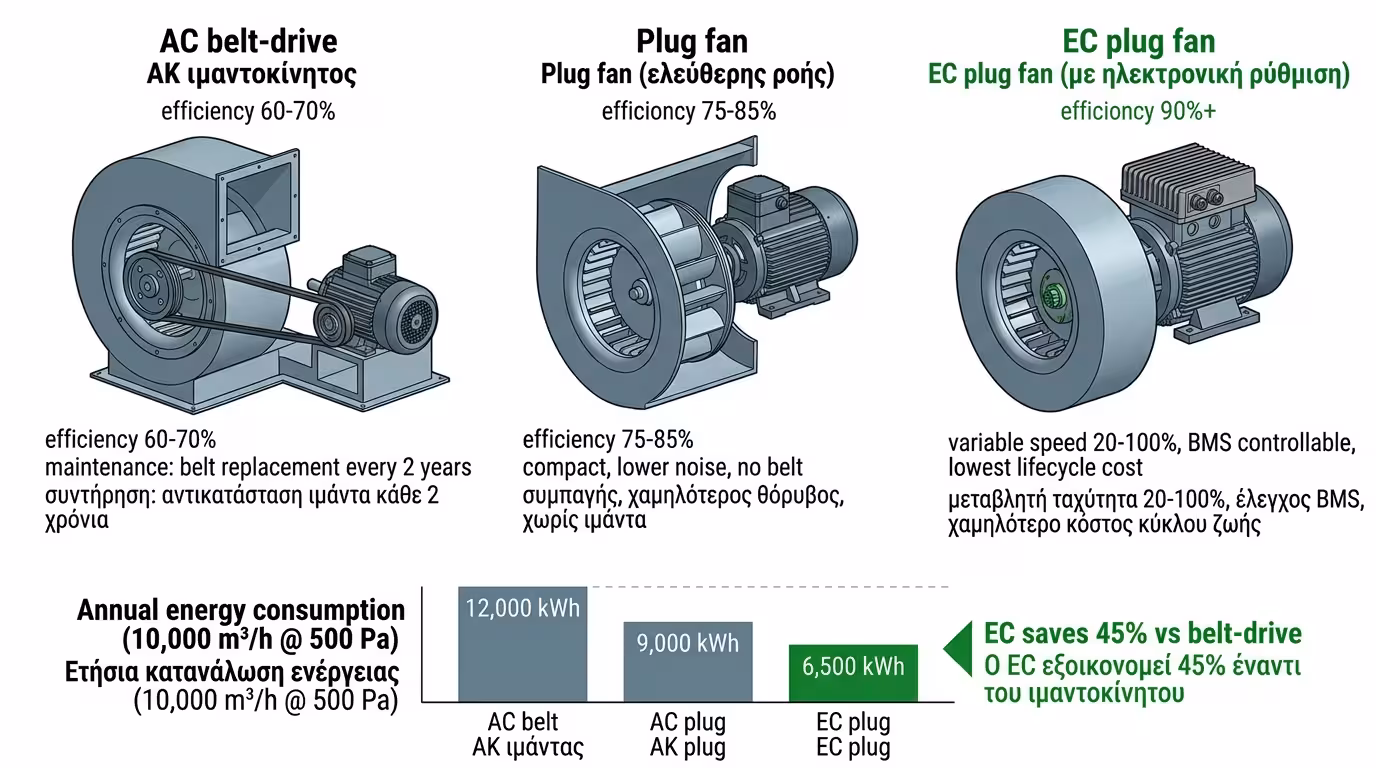

Οι σύγχρονοι ανεμιστήρες EC (Electronically Commutated) με inverter ρυθμίζουν τις στροφές τους αναλογικά - από 20% μέχρι 100%. Αν τα δωμάτια ζητάνε λιγότερο αέρα, ο ανεμιστήρας γυρνάει πιο αργά. Εξοικονόμηση: 50-70% σε σχέση με κλασικά μοτέρ σταθερών στροφών.
Τα παραδοσιακά μηχανήματα χρησιμοποιούσαν ανεμιστήρα με ιμάντα (belt-driven) - πιο θορυβώδης, απαιτεί συντήρηση ιμάντων. Τα σύγχρονα μηχανήματα χρησιμοποιούν plug fans (χωρίς ιμάντα, direct drive), πιο αθόρυβα, πιο αποδοτικά, χωρίς φθαρτά μέρη.
Ο SFP (Specific Fan Power) μετράει πόσα Watt καταναλώνει ο ανεμιστήρας ανά m³/s αέρα. Πρότυπο ErP (EU): SFP < 1.600 W/(m³/s) για νέες ΚΚΜ. Ένας καλά σχεδιασμένος ανεμιστήρας EC φτάνει 800-1.200 W/(m³/s) - μισή κατανάλωση!
🏗️ Η ΚΚΜ δεν είναι ένα μηχάνημα - είναι ένα ολοκληρωμένο σύστημα επεξεργασίας αέρα. Κάθε τμήμα (μίξη, φίλτρα, coils, ανεμιστήρες) παίζει κρίσιμο ρόλο στην υγεία, την άνεση και την ενεργειακή απόδοση ολόκληρου του κτιρίου.
