Φανταστείτε ένα τεράστιο κτίριο γραφείων με γυάλινες προσόψεις. Η ΚΚΜ στην ταράτσα στέλνει παγωμένο αέρα σε όλους τους ορόφους. Το Γραφείο 1 (νότια πλευρά) «βράζει» στους 28 °C - ηλιοφάνεια, υπολογιστές, 5 εργαζόμενοι. Το Γραφείο 2 (βόρεια πλευρά) είναι άδειο, σκιερό, στους 19 °C.
Αν η ΚΚΜ στείλει την ίδια ποσότητα παγωμένου αέρα παντού, το Γραφείο 2 θα μετατραπεί σε ιγκλού! Πώς μπορεί ένα μόνο κεντρικό μηχάνημα να δώσει διαφορετική θερμοκρασία σε 50 γραφεία ταυτόχρονα; Η απάντηση κρύβεται στη μάχη: CAV εναντίον VAV. Για δεκαετίες, τα κτίρια κλιματίζονταν με έναν σπάταλο τρόπο - η σύγχρονη τεχνολογία, όμως, έφερε τα πάνω κάτω.

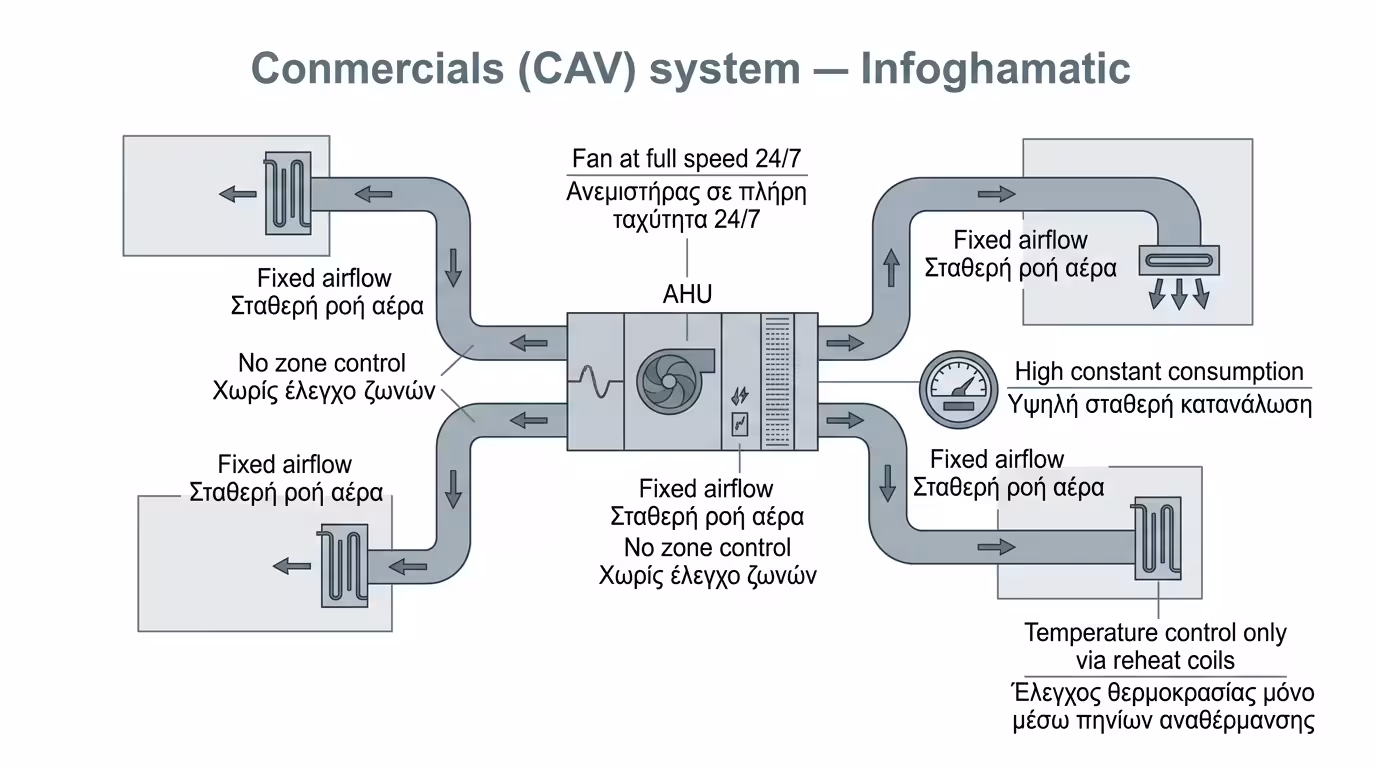

Σε ένα σύστημα CAV, η Κεντρική Μονάδα στέλνει συνεχώς μια σταθερή ποσότητα αέρα (όγκο) μέσα από τους αεραγωγούς. Ο ανεμιστήρας δουλεύει μόνιμα στο 100%. Ο μόνος τρόπος να ρυθμιστεί η θερμοκρασία είναι να αλλάξει η θερμοκρασία του ίδιου του αέρα στην πηγή - η ΚΚΜ στέλνει πιο κρύο ή πιο ζεστό αέρα σε ολόκληρο το κτίριο ταυτόχρονα.
Σκεφτείτε το σαν ένα κεντρικό καλοριφέρ χωρίς θερμοστατικές βαλβίδες: ανοίγετε τη θέρμανση (ή ψύξη) και όλα τα δωμάτια παίρνουν ακριβώς το ίδιο. Ο ανεμιστήρας παράγει π.χ. 10.000 m³/h σταθερά - ανεξάρτητα αν ένα δωμάτιο χρειάζεται ψύξη ή όχι. Αποτέλεσμα: μηδενική αυτονομία μεταξύ ζωνών.
Δεν υπάρχει καμία ρύθμιση ανά δωμάτιο. Στο Γραφείο 1 (28 °C) ο κόσμος ιδρώνει, στο Γραφείο 2 (19 °C) τουρτουρίζει - και κανείς δεν μπορεί να κάνει τίποτα. Τα παράπονα «εδώ παγώνουμε / εδώ βράζουμε» είναι η νούμερο 1 πληγή των κτιρίων με CAV.
Σε ενιαίους, τεράστιους χώρους με ομοιόμορφα φορτία: αίθουσες κινηματογράφου, κλειστά γυμναστήρια, βιομηχανικές αποθήκες, σούπερ μάρκετ. Εκεί που όλες οι θέσεις έχουν σχεδόν ίδιες θερμικές ανάγκες, το CAV παραμένει η πιο απλή και φθηνή λύση.
Ο ανεμιστήρας λειτουργεί πάντα στο μέγιστο - ακόμα κι αν το κτίριο είναι μισοάδειο. Η κατανάλωση ρεύματος παραμένει σταθερή 24/7. Σε ένα κτίριο γραφείων 5.000 m², ο ανεμιστήρας CAV μπορεί να σπαταλάει 30.000-50.000 kWh/έτος περισσότερα σε σύγκριση με VAV.

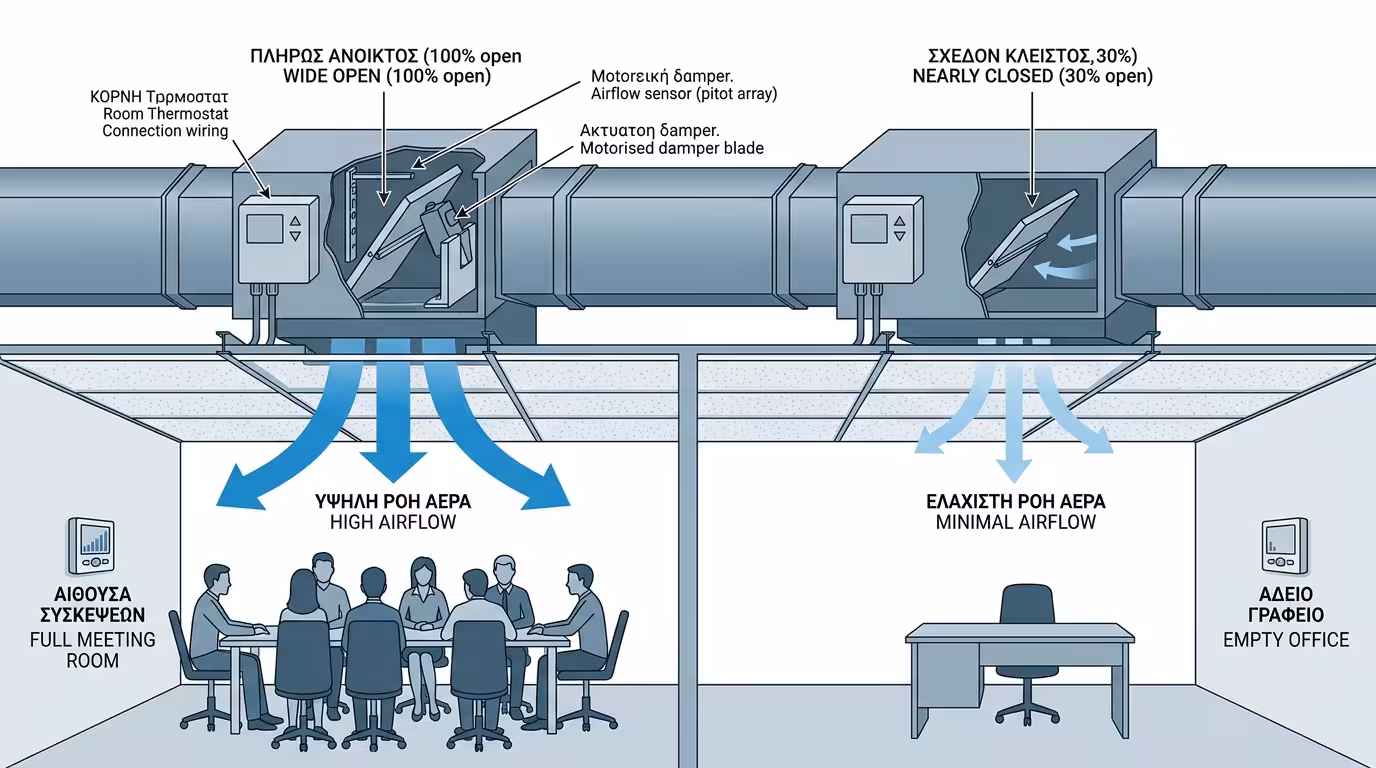

Η φιλοσοφία αντιστρέφεται πλήρως: η ΚΚΜ στέλνει αέρα σε σταθερή, παγωμένη θερμοκρασία (13-14 °C). Αυτό που αλλάζει συνεχώς είναι η ποσότητα (ο όγκος) αέρα που καταλήγει στο κάθε γραφείο μέσω του Κιβωτίου VAV (VAV Box) - ένα μεταλλικό εξάρτημα πάνω από την ψευδοροφή κάθε ζώνης, με μηχανοκίνητο κλαπέτο (damper) που λειτουργεί σαν «βρύση» αέρα.
Στον τοίχο κάθε γραφείου υπάρχει θερμοστάτης (preset 24 °C). Αν η θερμοκρασία φτάσει 28 °C: «Άνοιξε 100%!» - τεράστια ποσότητα παγωμένου αέρα (14 °C) μπαίνει και δροσίζει αστραπιαία. Μόλις πιάσει 24 °C: «Κλείσε» - το κλαπέτο κλείνει σε 10-20% (ελάχιστο νωπού αέρα ASHRAE).
Κάθε γραφείο, αίθουσα συσκέψεων ή διάδρομος έχει δικό του VAV Box και δικό του θερμοστάτη. Ρυθμίζει τη θερμοκρασία εντελώς ανεξάρτητα από το διπλανό δωμάτιο. Σε κτίριο 50 ζωνών, λειτουργούν 50 ανεξάρτητοι «στρόφιγγες» αέρα ταυτόχρονα.
Σε ψηλότερα budget, κάθε VAV Box μπορεί να ενσωματώνει ηλεκτρική αντίσταση ή στοιχείο ζεστού νερού (reheat coil). Αν ένα γραφείο θέλει θέρμανση ενώ η ΚΚΜ στέλνει κρύο αέρα, το reheat ζεσταίνει τοπικά - χωρίς να επηρεάζει κανέναν άλλο.
Single-duct VAV: ένας αεραγωγός (ψύξη) + προαιρετικό reheat. Fan-powered VAV: ενσωματωμένος μικρός ανεμιστήρας για ανάμειξη plenum αέρα - ιδανικό για εσωτερικές ζώνες χωρίς παράθυρα. Dual-duct VAV: δύο αεραγωγοί (ζεστός + κρύος) - μέγιστη ευελιξία, μεγαλύτερο κόστος.
Τι γίνεται όταν φτάσει απόγευμα, οι υπάλληλοι φύγουν και 40 από τα 50 Κουτιά VAV κλείσουν; Αν ο τεράστιος ανεμιστήρας της ΚΚΜ συνέχιζε στο 100%, η πίεση θα εκτοξευόταν - οι αεραγωγοί θα σφύριζαν ή θα «έσκαγαν». Γι' αυτό τα VAV συστήματα είναι άρρηκτα δεμένα με ανεμιστήρες Inverter (VFD - Variable Frequency Drive).
Μέσα στον κεντρικό αεραγωγό τοποθετείται ένας αισθητήρας στατικής πίεσης (setpoint π.χ. 250 Pa). Όταν τα VAV Box κλείνουν, η πίεση ανεβαίνει πάνω από τα 250 Pa. Ο BMS δίνει εντολή στον Inverter: «ρίξε στροφές!» Ο ανεμιστήρας πέφτει π.χ. στο 30%.

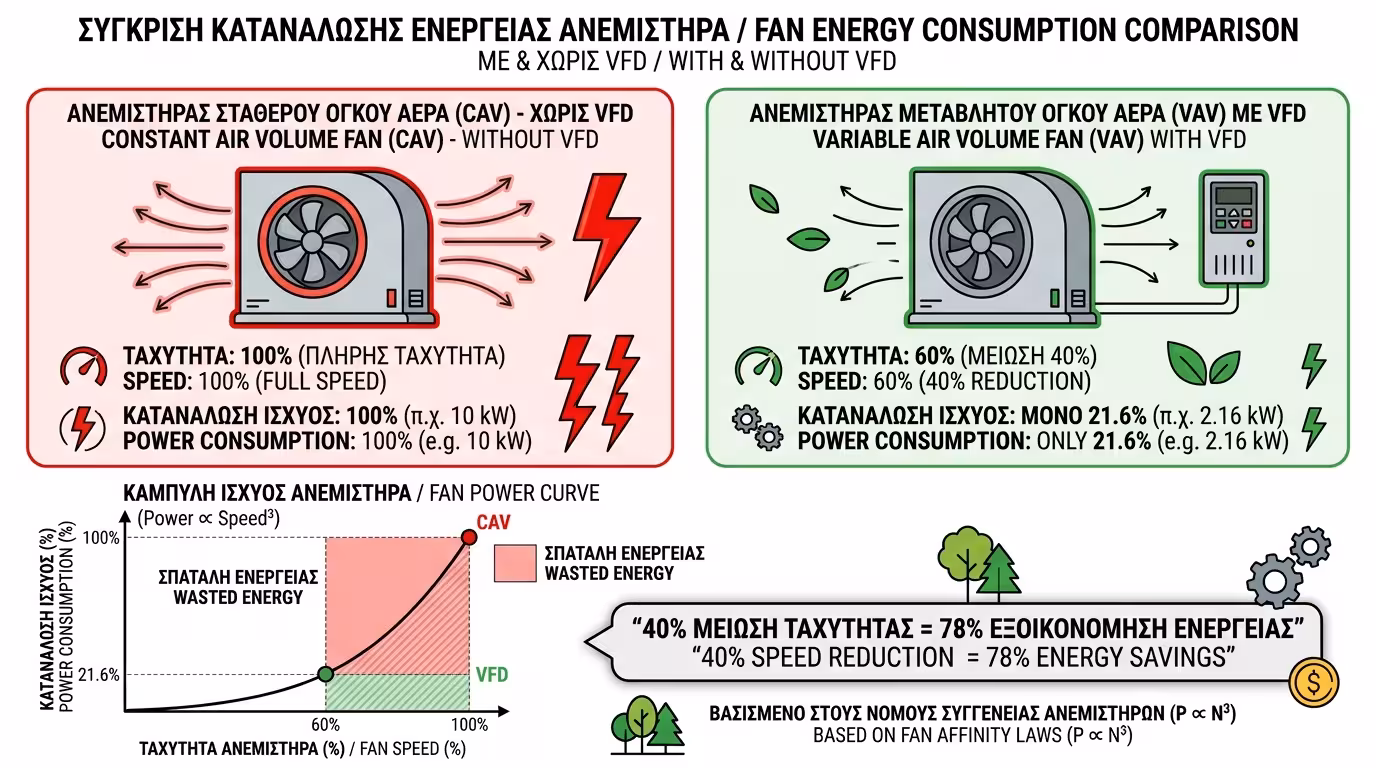

Η κατανάλωση ενέργειας αλλάζει με τον κύβο της ταχύτητας: αν μειώσεις τις στροφές στο 50%, η κατανάλωση πέφτει στο 12,5% (0,5³ = 0,125). Αυτό σημαίνει ότι ένας ανεμιστήρας VAV στο μισό φορτίο καταναλώνει μόλις 1/8 του ρεύματος ενός CAV!
Στη μερική ταχύτητα ο ανεμιστήρας λειτουργεί σχεδόν αθόρυβα. Οι αεραγωγοί δεν σφυρίζουν, τα diffusers δεν «βουίζουν». Παράλληλα, η μηχανική καταπόνηση (τριβές, θερμότητα) μειώνεται δραστικά, αυξάνοντας τη διάρκεια ζωής του ανεμιστήρα κατά 40-60%.
Ένα VFD κοστίζει 800-2.000 € ανάλογα με την ισχύ. Σε κτίριο γραφείων 3.000 m², η ετήσια εξοικονόμηση μπορεί να ξεπεράσει τα 5.000-8.000 € σε ρεύμα. Η απόσβεση γίνεται σε 3-8 μήνες - μία από τις πιο γρήγορες αποδόσεις στον κλάδο HVAC.
Αν σχεδιάζετε τον κλιματισμό ενός χώρου με πολλά, διαφορετικά δωμάτια και μεταβαλλόμενα θερμικά φορτία, το VAV είναι ο απόλυτος βασιλιάς. Το αρχικό κόστος εγκατάστασης είναι υψηλότερο (λόγω κουτιών, θερμοστατών και Inverter), αλλά η απόσβεση από την εξοικονόμηση ρεύματος και την αύξηση παραγωγικότητας είναι ασύγκριτη.

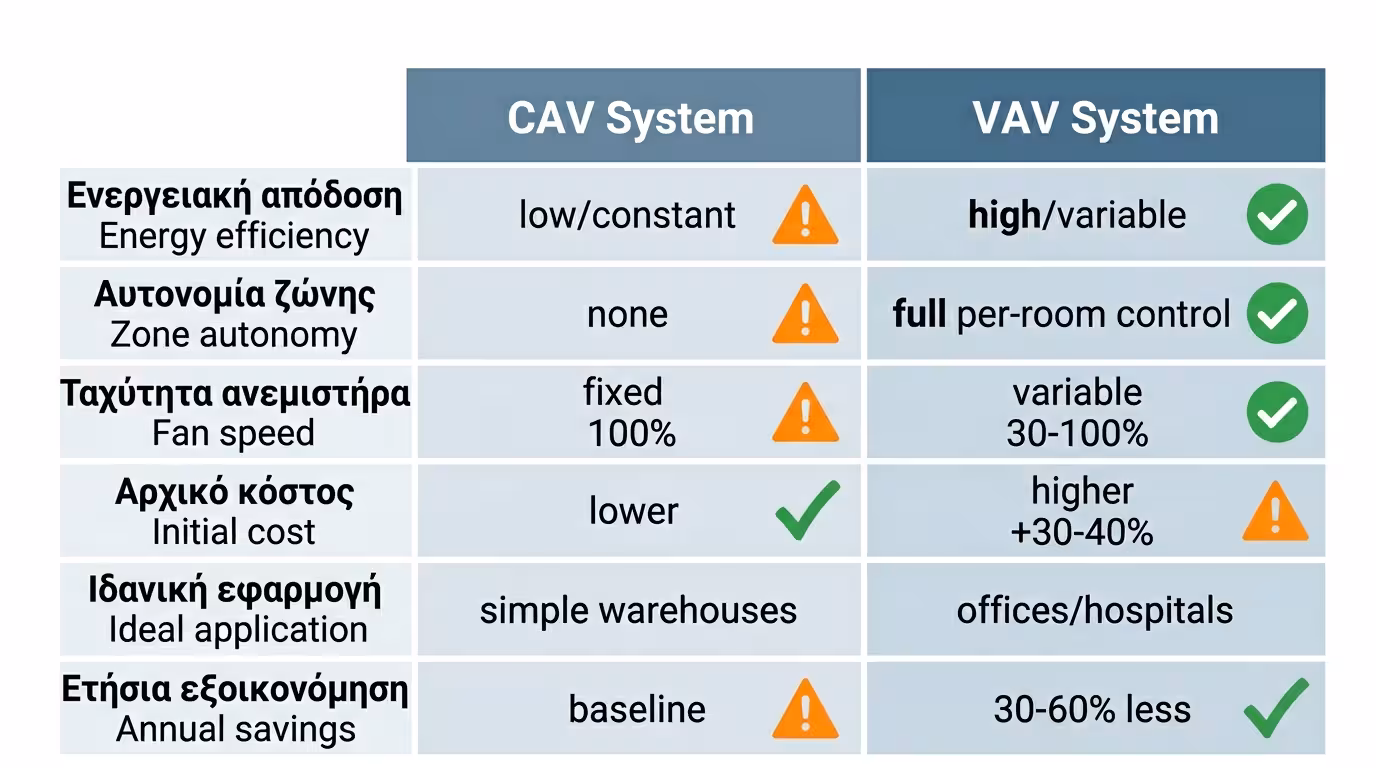

CAV: ενιαίος χώρος, ομοιόμορφα φορτία, χαμηλό budget. VAV: πολλαπλά δωμάτια, μεταβαλλόμενα φορτία, κτίριο γραφείων, ξενοδοχείο, νοσοκομείο. Στον ΚΕΝΑΚ (Κανονισμό Ενεργειακής Απόδοσης Κτιρίων), η υιοθέτηση VAV προσφέρει βαθμούς για την ενεργειακή κατάταξη (class A/A+).
Ένα σύστημα CAV κοστίζει περίπου 25-40 €/m² εγκατεστημένο. Ένα VAV ανεβαίνει στα 50-80 €/m² (VAV boxes, θερμοστάτες, VFD, DDC controllers). Η διαφορά αποσβένεται σε 2-4 χρόνια μέσω μειωμένων λειτουργικών εξόδων.
Σε νοσοκομεία χρησιμοποιείται συχνά CAV σε κρίσιμους χώρους (χειρουργεία, ΜΕΘ) όπου ο αερισμός πρέπει να είναι σταθερός και αυστηρά ελεγχόμενος, ενώ VAV στα γραφεία, ημι-κοινόχρηστους χώρους και εξεταστήρια - ένα υβριδικό σύστημα.
Σε τυπικό κτίριο γραφείων, η μετάβαση από CAV σε VAV μειώνει την κατανάλωση ανεμιστήρα κατά 50-70% και τη συνολική κατανάλωση ψύξης/θέρμανσης κατά 20-30%. Σε 15ετή κύκλο ζωής, η εξοικονόμηση μπορεί να ξεπεράσει τα 100.000 € για κτίριο 5.000 m².
🏢 Το VAV είναι ο «βασιλιάς» του σύγχρονου κλιματισμού κτιρίων. Κάθε δωμάτιο έχει τη δική του «βρύση» αέρα - κανείς δεν παγώνει, κανείς δεν ιδρώνει, και οι λογαριασμοί πέφτουν δραματικά χάρη στον Inverter.
