❄️ Χειμώνας (πλήρες φορτίο)
Με -5°C έξω και κάθε δωμάτιο κατειλημμένο, ο λέβητας δουλεύει στο 100% της ισχύος του. Εδώ δικαιολογείται - αλλά αυτή η μέρα αντιπροσωπεύει μόλις 5-10 ημέρες τον χρόνο.
Ελεγκτές Λεβητοστασίου (Cascade Controllers): Η Ορχήστρα των Μηχανημάτων
Όταν οι απαιτήσεις σε θέρμανση είναι τεράστιες, η λογική λέει: «Ας αγοράσουμε έναν τεράστιο λέβητα». Όμως, στη σύγχρονη μηχανολογία, αυτό είναι ένα από τα μεγαλύτερα λάθη.
Η λύση κρύβεται στην ομαδική δουλειά και στον «Μαέστρο» που τη συντονίζει: τον Ελεγκτή Συστοιχίας (Cascade Controller). Πάμε να δούμε πώς πολλά μικρά μηχανήματα κερδίζουν κατά κράτος ένα μεγάλο.
1. Το Πρόβλημα του Ενός, Τεράστιου Λέβητα
Ας υποθέσουμε ότι ένα ξενοδοχείο χρειάζεται 100kW ενέργειας στην καρδιά του χειμώνα, με -5°C έξω και όλα τα δωμάτια γεμάτα. Ο ιδιοκτήτης αγοράζει έναν θηριώδη λέβητα 100kW.
🌤️ Νοέμβριος (+15°C, λίγοι πελάτες)
Η απαίτηση του κτιρίου πέφτει στα 10kW. Ο τεράστιος λέβητας των 100kW είναι αδύνατον να δουλέψει σε τόσο χαμηλή ισχύ. Ανάβει, «πνίγεται» στη ζέστη, σβήνει μέσα σε ένα λεπτό, ξανανάβει.
🔄 Short-Cycling
Αυτό το διαρκές άναψε-σβήσε ονομάζεται Short-Cycling. Κάθε εκκίνηση σπαταλάει καύσιμο (σαν να ξανανάβετε αυτοκίνητο στο φανάρι), φθείρει τα εξαρτήματα ανάφλεξης και μειώνει δραστικά τη διάρκεια ζωής του λέβητα.
💸 Κρυφό κόστος
Η σπατάλη δεν είναι μόνο στο καύσιμο. Κάθε κύκλος on/off παράγει θερμοκρασιακό σοκ στον ανταλλάκτη. Σε 5-7 χρόνια, ο τεράστιος λέβητας θα χρειαστεί ακριβές επισκευές που θα ξεπερνούν τη διαφορά κόστους ενός σωστού σχεδιασμού.
2. Η Λύση: Σύστημα Cascade (Συστοιχία)

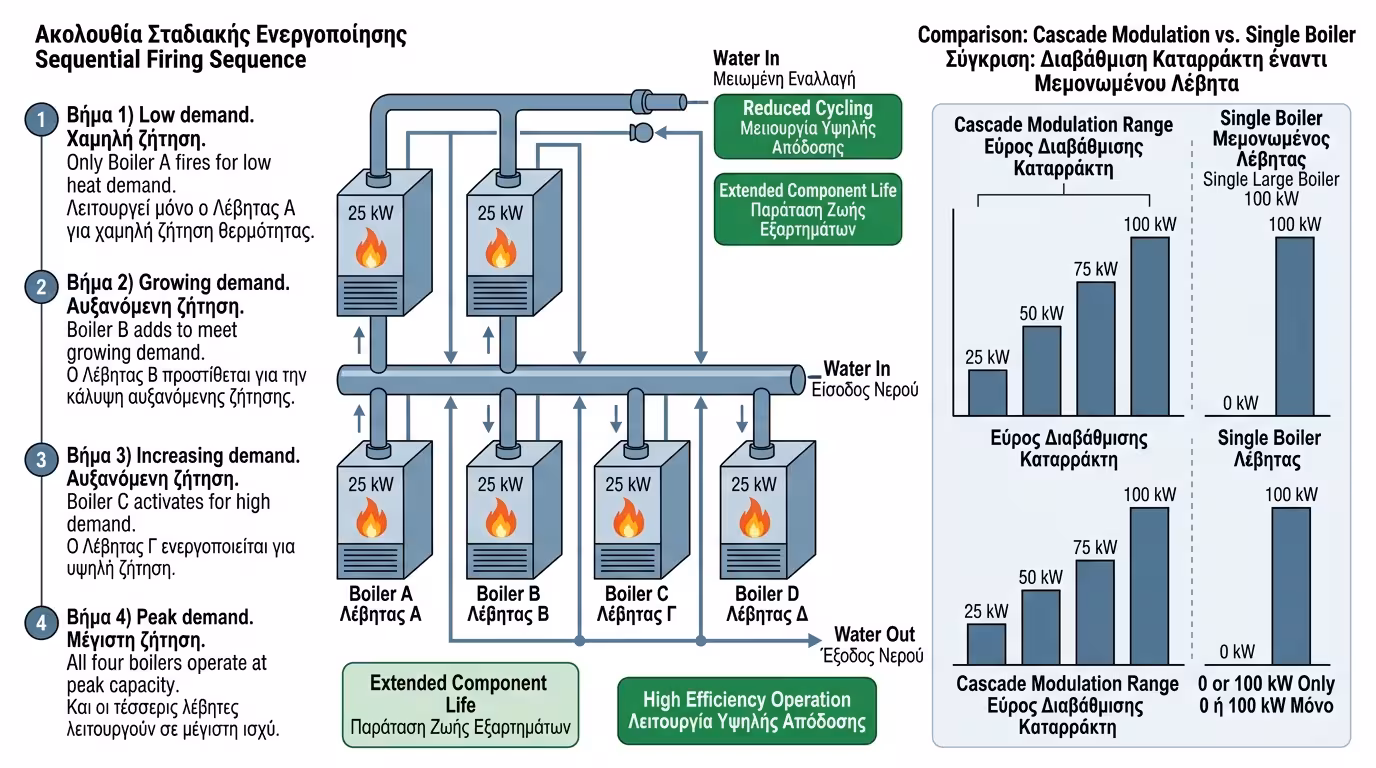

Αντί για ένα θηρίο 100kW, οι μηχανολόγοι τοποθετούν δίπλα-δίπλα τέσσερις μικρούς λέβητες (ή Αντλίες Θερμότητας) των 25kW ο καθένας. Τα μηχανήματα ενώνονται στις ίδιες σωληνώσεις και ελέγχονται από τον Ελεγκτή Cascade.
🎛️ Ο Master & οι Slaves
Ο Ελεγκτής Cascade είναι ένας κεντρικός υπολογιστής - συχνά ενσωματωμένος στον πρώτο λέβητα (τον «Master»). Παίρνει τον απόλυτο έλεγχο όλων των άλλων μηχανημάτων (τα «Slaves»).
⚡ Βηματική λειτουργία
Τον «γλυκό» Νοέμβριο (10kW ζήτηση), ο ελεγκτής ανάβει μόνο τον Λέβητα #1 σε χαμηλές στροφές. Οι άλλοι 3 παραμένουν σβηστοί. Η οικονομία είναι τεράστια.
❄️ Αυξημένη ζήτηση (60kW)
Αν πιάσει παγωνιά, ο ελεγκτής ανάβει τους Λέβητες #1, #2 και #3 στο ρελαντί, αφήνοντας τον #4 εφεδρικό. Το σύστημα προσαρμόζεται στο χιλιοστό πάνω στις ανάγκες του κτιρίου.
🎯 Μηδενικό Short-Cycling
Κάθε λέβητας δουλεύει κοντά στο ονομαστικό φορτίο του αντί στο 10% ενός γίγαντα. Αυτό σημαίνει μηδέν σπατάλη καυσίμου, μέγιστη απόδοση, και ελάχιστες on/off εκκινήσεις.

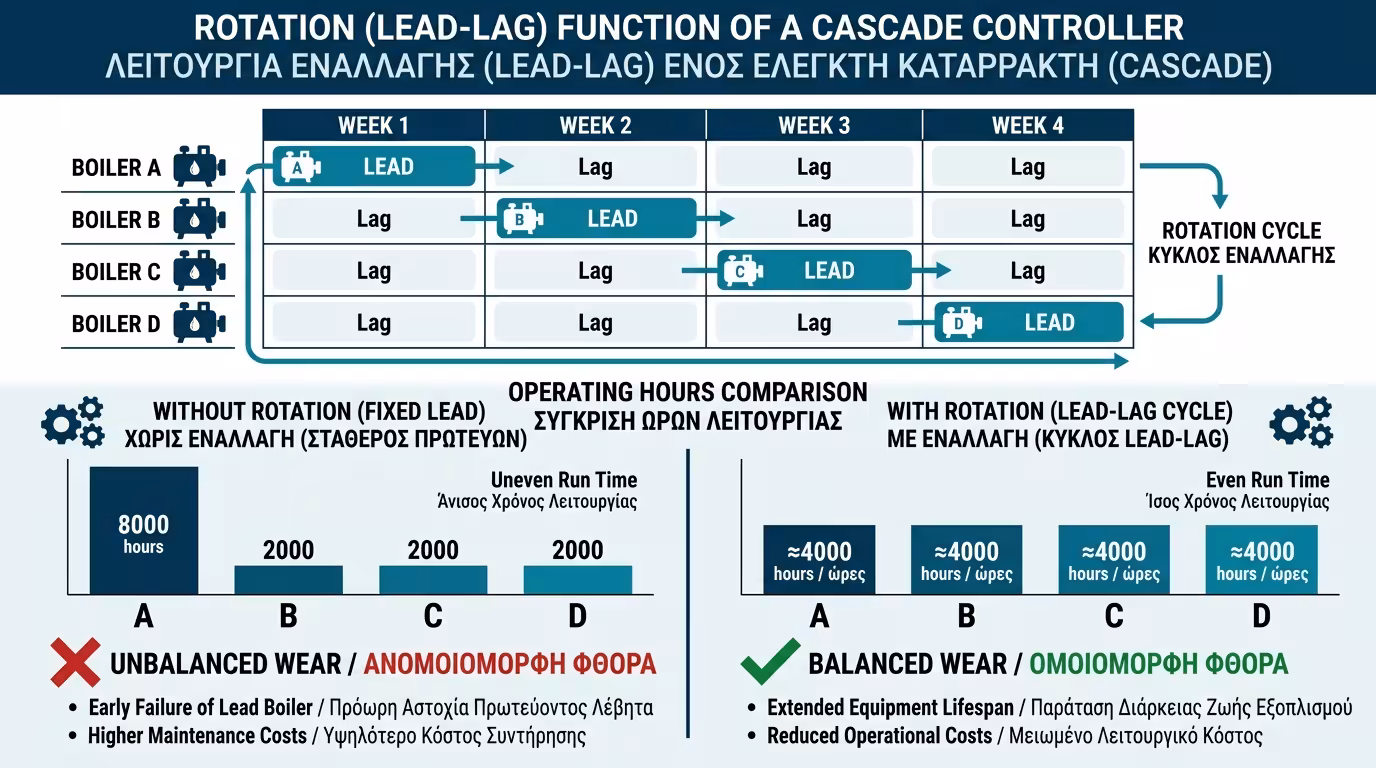

3. Εξισορρόπηση Φθοράς: Rotation για Ίσια «Γήρανση»
Αν ο Λέβητας #1 είναι πάντα ο πρώτος που ανάβει, σε 5 χρόνια θα έχει καταστραφεί από τη χρήση - ενώ ο #4 θα είναι ολοκαίνουργιος. Ο Ελεγκτής Cascade λύνει αυτό το πρόβλημα με ένα ενσωματωμένο χρονόμετρο.
📅 Εβδομαδιαία εναλλαγή
Κάθε εβδομάδα (ή μετά από συγκεκριμένες ώρες λειτουργίας), ο ελεγκτής αλλάζει τη σειρά εκκίνησης. Την πρώτη εβδομάδα «αρχηγός» είναι ο #1, τη δεύτερη ο #2, κ.ο.κ.
⚖️ Ίση φθορά
Έτσι όλα τα μηχανήματα «γερνάνε» ταυτόχρονα και ισόποσα. Κανένα δεν υπερφορτώνεται. Η διάρκεια ζωής ολόκληρου του συστήματος μεγιστοποιείται.
🔧 Ώρες λειτουργίας
Πολλοί σύγχρονοι ελεγκτές καταγράφουν τις ώρες λειτουργίας κάθε μηχανήματος ξεχωριστά. Αν κάποιο «τρέχει» παραπάνω, ο ελεγκτής βάζει αυτόματα κάποιο άλλο μπροστά στη σειρά - ανεξάρτητα από ημερολόγιο.
📊 Αποτέλεσμα
Σε μια συστοιχία 4 λεβήτων, κάθε λέβητας φτάνει να έχει σχεδόν ίδιες ώρες λειτουργίας. Τα service γίνονται ταυτόχρονα, τα ανταλλακτικά αγοράζονται μαζικά - μείωση κόστους συντήρησης 20-30%.

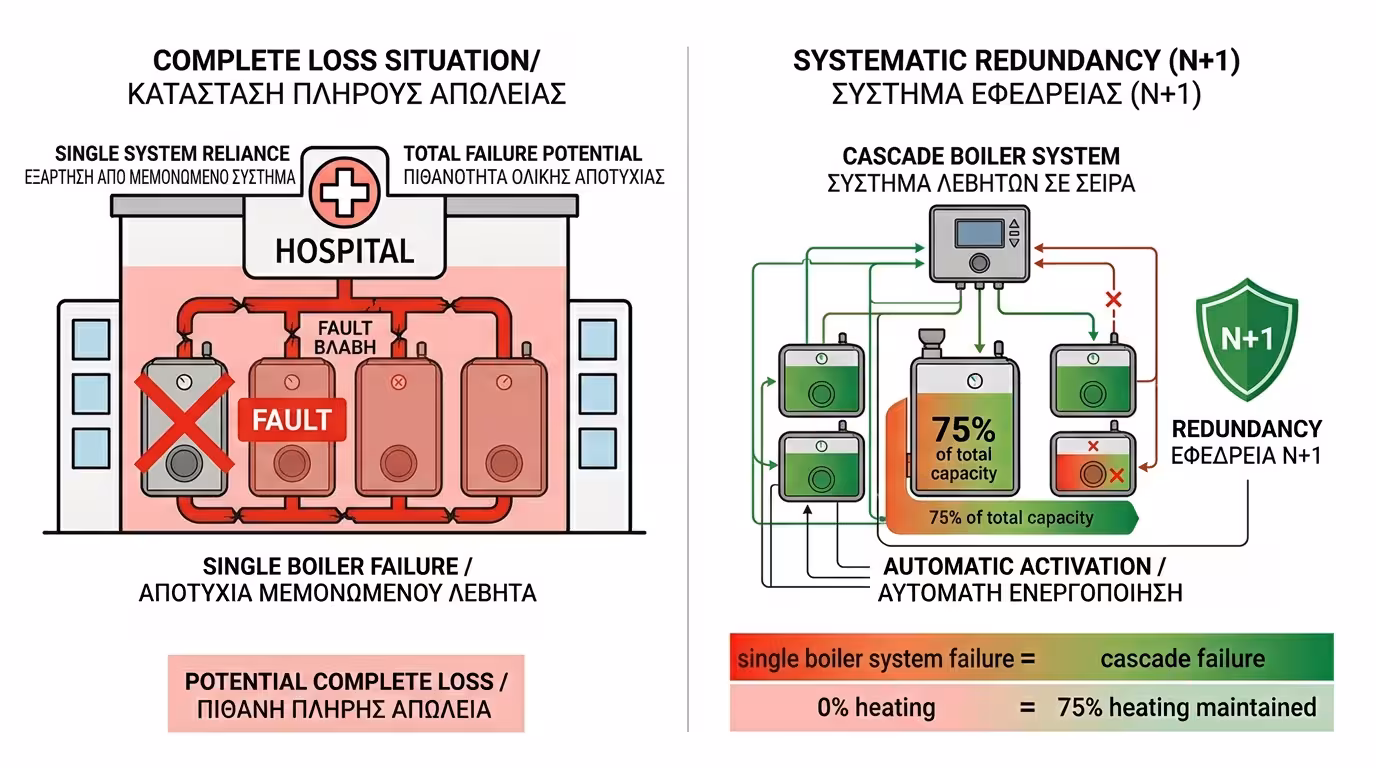

4. Απόλυτη Ασφάλεια: Πλεονασμός (Redundancy)
Σε νοσοκομεία, ξενοδοχεία και μεγάλα κτίρια, δεν επιτρέπεται να μείνεις χωρίς θέρμανση ή ζεστό νερό. Αν έχεις έναν μεγάλο λέβητα και χαλάσει - πάγωσαν όλοι.
🛡️ Αυτόματη αντικατάσταση
Αν ο Λέβητας #2 βγάλει βλάβη ανήμερα τα Χριστούγεννα, ο Ελεγκτής το καταλαβαίνει αμέσως. Τον απομονώνει, βγάζει μήνυμα σφάλματος στην οθόνη, και δίνει εντολή στον εφεδρικό Λέβητα #4 να πάρει τη θέση του.
👥 Αόρατη βλάβη
Κανείς στο κτίριο δεν θα καταλάβει ότι υπήρξε βλάβη στο λεβητοστάσιο. Η θέρμανση και το ζεστό νερό συνεχίζουν κανονικά, ενώ ο τεχνικός ειδοποιείται ηλεκτρονικά για να κλείσει ραντεβού επισκευής.
📐 Σχεδιασμός N+1
Στον κανόνα N+1, εγκαθίσταται ένα επιπλέον μηχάνημα πέρα από αυτά που χρειάζονται. Αν χρειάζονται 3×25kW = 75kW, τοποθετούνται 4 λέβητες. Το 4ο είναι η «δικλείδα ασφαλείας» για βλάβη ή απρόβλεπτη αιχμή ζήτησης.
🏥 Κρίσιμες εφαρμογές
Νοσοκομεία, γηροκομεία και βρεφικοί σταθμοί απαιτούν συστοιχία Cascade από τον κανονισμό. Η διακοπή θέρμανσης ακόμη και για 1 ώρα μπορεί να θέσει σε κίνδυνο ευπαθείς ομάδες - ο πλεονασμός είναι υποχρεωτικός.
🏢 Ο Ελεγκτής Cascade μετατρέπει το λεβητοστάσιο σε «ζωντανό» οικοσύστημα. Ανεπέρβλητη οικονομία, μέγιστη διάρκεια ζωής, και εγγύηση ότι το κτίριο δεν θα μείνει ποτέ στο κρύο. Το απόλυτο «must» για επαγγελματικούς χώρους και μεγάλα συγκροτήματα.
