Ο καναλάτος (κρυφός) κλιματισμός είναι η απόλυτη τάση στα σύγχρονα σπίτια και ξενοδοχεία. Το μηχάνημα κρύβεται στην ψευδοροφή και ο αέρας ταξιδεύει μέσα από αεραγωγούς, βγαίνοντας από κομψές γραμμικές περσίδες.
Όμως, ένα κεντρικό μηχάνημα + ένας θερμοστάτης = μηδενική αυτονομία. Αν θέλετε δροσιά στο υπνοδωμάτιο, παγώνει και το σαλόνι. Πώς λύνουμε αυτόν τον γρίφο στους αεραγωγούς;
Η μετατροπή ενός κεντρικού καναλάτου σε πολυ-ζωνικό σύστημα απαιτεί μια «χειρουργική» εγκατάσταση μέσα στην ψευδοροφή. Αποτελείται από τρία βασικά μέρη.
Στην έξοδο του κλιματιστικού μπαίνει ένα ειδικό μεταλλικό κουτί (Plenum). Από αυτό ξεκινάνε ξεχωριστοί αεραγωγοί για κάθε δωμάτιο. Στην αρχή κάθε αεραγωγού τοποθετείται ένα μηχανοκίνητο κλαπέτο - ένας μεταλλικός ή πλαστικός δίσκος με ηλεκτρικό μοτέρ που ανοίγει ή κλείνει τη ροή αέρα.
Σε κάθε δωμάτιο τοποθετείται ένας ανεξάρτητος θερμοστάτης (συχνά ασύρματος, αφής ή ακόμα και touchscreen). Κάθε θερμοστάτης ελέγχει αποκλειστικά το κλαπέτο του δικού του αεραγωγού - καμία αλληλεπίδραση με τα άλλα δωμάτια.
Μια κεντρική πλακέτα (όπως τα διάσημα συστήματα Airzone) συλλέγει τις εντολές από όλους τους θερμοστάτες και «ενορχηστρώνει» τα κλαπέτα, τον ανεμιστήρα και το κλιματιστικό σε αρμονία.
Ο μηχανολόγος υπολογίζει τη διατομή κάθε αεραγωγού ώστε η ταχύτητα αέρα να μην ξεπερνά τα 3-5 m/s (αθόρυβη λειτουργία). Σε κάθε σωλήνα τοποθετούνται αισθητήρες πίεσης και ο ελεγκτής ρυθμίζεται αναλόγως.
Ας υποθέσουμε ότι έχετε ρυθμίσει το υπνοδωμάτιο στους 25°C και το σαλόνι στους 27°C (καλοκαίρι). Τι συμβαίνει βήμα-βήμα;
Το υπνοδωμάτιο φτάνει τους 26°C (στόχος 25°C). Ο θερμοστάτης του δωματίου στέλνει εντολή «ζητώ ψύξη» στον κεντρικό ελεγκτή.
Ο ελεγκτής ανοίγει το damper του υπνοδωματίου. Ταυτόχρονα, διαπιστώνει ότι το σαλόνι (27°C ≤ στόχος 27°C) δεν χρειάζεται τίποτα - κρατάει το κλαπέτο του ερμητικά κλειστό.
Ο ελεγκτής δίνει ψηφιακή εντολή στο κεντρικό κλιματιστικό να πάρει μπροστά (μέσω Gateway). Όλος ο παγωμένος αέρας πηγαίνει πλέον μόνο στο υπνοδωμάτιο!
Μόλις το υπνοδωμάτιο πιάσει 25°C, το κλαπέτο κλείνει. Αν κανένα δωμάτιο δεν ζητάει, ο ελεγκτής σβήνει το κλιματιστικό εντελώς. Μηδενική σπατάλη ρεύματος σε άδειους χώρους.

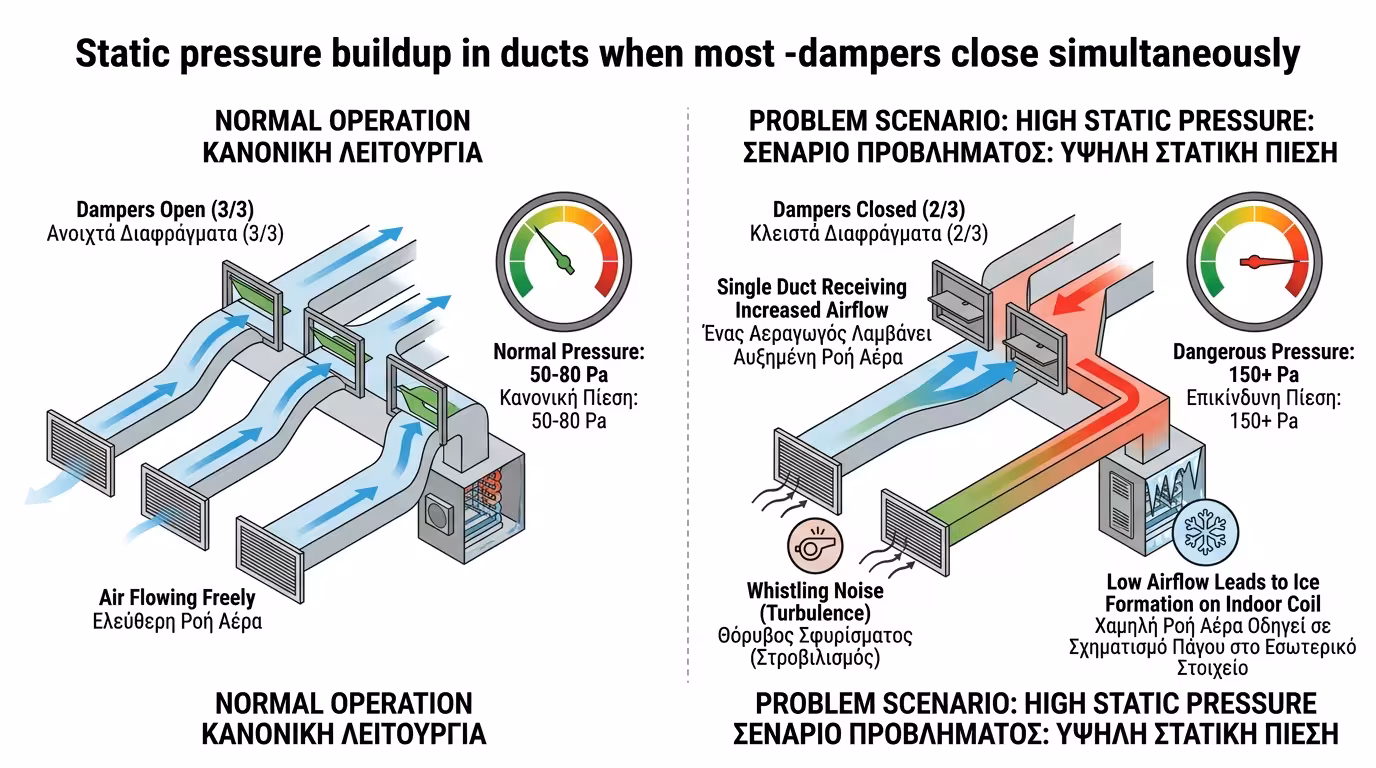

Εδώ κρύβεται η μεγαλύτερη παγίδα σε φθηνές ή ερασιτεχνικές εγκαταστάσεις. Φανταστείτε ένα μηχάνημα φτιαγμένο να φυσάει αέρα για 4 δωμάτια ταυτόχρονα.
Κλείνετε τα 3 διαφράγματα (δεν θέλετε ψύξη εκεί). Όλη η τεράστια ποσότητα αέρα προσπαθεί να περάσει μόνο από τον σωλήνα του 4ου δωματίου! Η πίεση εκτοξεύεται - ο αέρας βγαίνει με δύναμη τυφώνα.
Ο αέρας σφυρίζει μέσα στον αεραγωγό και στην περσίδα εξόδου. Ο θόρυβος μπορεί να ξεπεράσει τα 55 dB - αρκετός για να σας χαλάσει τον ύπνο. Στα ξενοδοχεία, αυτό σημαίνει παράπονα πελατών.
Το μοτέρ του κλιματιστικού ζορίζεται σε επικίνδυνο βαθμό. Η αυξημένη στατική πίεση μπορεί να προκαλέσει υπερθέρμανση του κινητήρα, μείωση διάρκειας ζωής ή ακόμα και κάψιμο κομπρεσέρ.
Κανένα σύστημα zoning δεν πρέπει να λειτουργεί αν πάνω από 70% των κλαπέτων είναι κλειστά ταυτόχρονα, εκτός αν έχει εγκατασταθεί σωστή αντιμετώπιση πίεσης (βλ. παρακάτω).

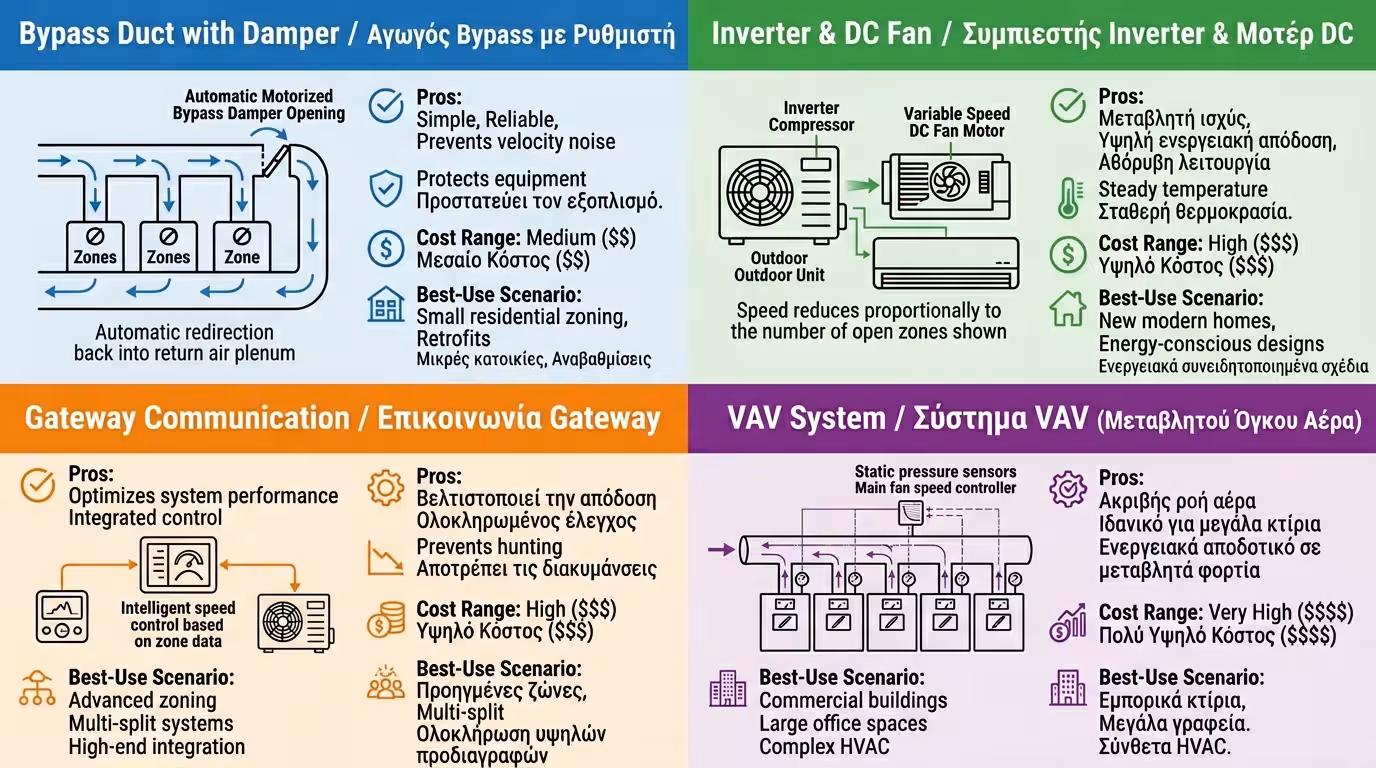

Για να δουλέψει σωστά ένα σύστημα διαφραγμάτων, πρέπει να υπάρχει απόλυτη αρμονία μεταξύ ελεγκτή και κλιματιστικού. Ο ελεγκτής (π.χ. Airzone) διαθέτει ειδικό Gateway που μιλάει στην πλακέτα του μηχανήματος.
Όταν κλείνουν τα 3 από 4 διαφράγματα, ο ελεγκτής δίνει ταυτόχρονα εντολή στον Inverter ανεμιστήρα να ρίξει τις στροφές στο ελάχιστο. Το μηχάνημα παράγει μόνο τον αέρα που αντέχει το 1 ανοιχτό δωμάτιο - απόλυτη ησυχία.
Σε παλαιότερα ή μη-Inverter μηχανήματα, μπαίνει ένας «τυφλός» αεραγωγός (Bypass) με κλαπέτο βάρους. Όταν η πίεση ανεβαίνει επικίνδυνα, το κλαπέτο ανοίγει μηχανικά και πετάει τον παραπανίσιο αέρα πίσω στην αναρρόφηση.
Τα καλύτερα συστήματα (Airzone, Daikin BRC, Mitsubishi PAC) προσφέρουν ψηφιακή επικοινωνία με το κλιματιστικό μέσω Gateway. Ο ελεγκτής «βλέπει» τη θερμοκρασία εξόδου, το COP και τα σφάλματα και ρυθμίζεται αυτόματα.
Ο ζωνικός έλεγχος αέρα με motorized dampers είναι η «Rolls-Royce» του κλιματισμού. Κομψή αισθητική, απόλυτη αυτονομία, μηδενική σπατάλη σε άδειους χώρους. Απαιτεί όμως σωστή μηχανολογική μελέτη και πιστοποιημένους ελεγκτές.
🏠 Motorized Dampers + Gateway + Inverter = Κρυφός κλιματισμός με πλήρη αυτονομία ανά δωμάτιο. Χωρίς σωστή διαχείριση πίεσης, ο κίνδυνος σφυρίγματος και βλάβης είναι πραγματικός - ζητήστε πάντα ελεγκτή με Gateway επικοινωνία.
