Βαλβίδα Διαφορικής Πίεσης (Bypass): Το Σωσίβιο του Κυκλοφορητή στο Σύστημα Ζωνονομίας

Βάλατε θερμοστατικές κεφαλές (TRVs) στα καλοριφέρ ή θερμοηλεκτρικούς κινητήρες στο κολεκτέρ - τέλεια λύση για εξοικονόμηση. Τι γίνεται όμως αν όλα τα δωμάτια ζεσταθούν ταυτόχρονα και κλείσουν όλες οι βάνες;

Ο κυκλοφορητής (η «καρδιά» του νερού) θα σπρώχνει μανιωδώς σε ένα τοίχο! Πάμε να δούμε πώς η βαλβίδα Bypass σώζει το μηχάνημα από το «έμφραγμα».

1. Το Πρόβλημα: Το «Έμφραγμα» και το Σφύριγμα

Ο κυκλοφορητής ρουφάει νερό από τον λέβητα και το σπρώχνει στα καλοριφέρ με δύναμη. Όταν τα TRVs ή οι κινητήρες κλείνουν βάνες, δημιουργούν ένα δυναμικό δίκτυο όπου οι «πόρτες» ανοιγοκλείνουν συνεχώς.

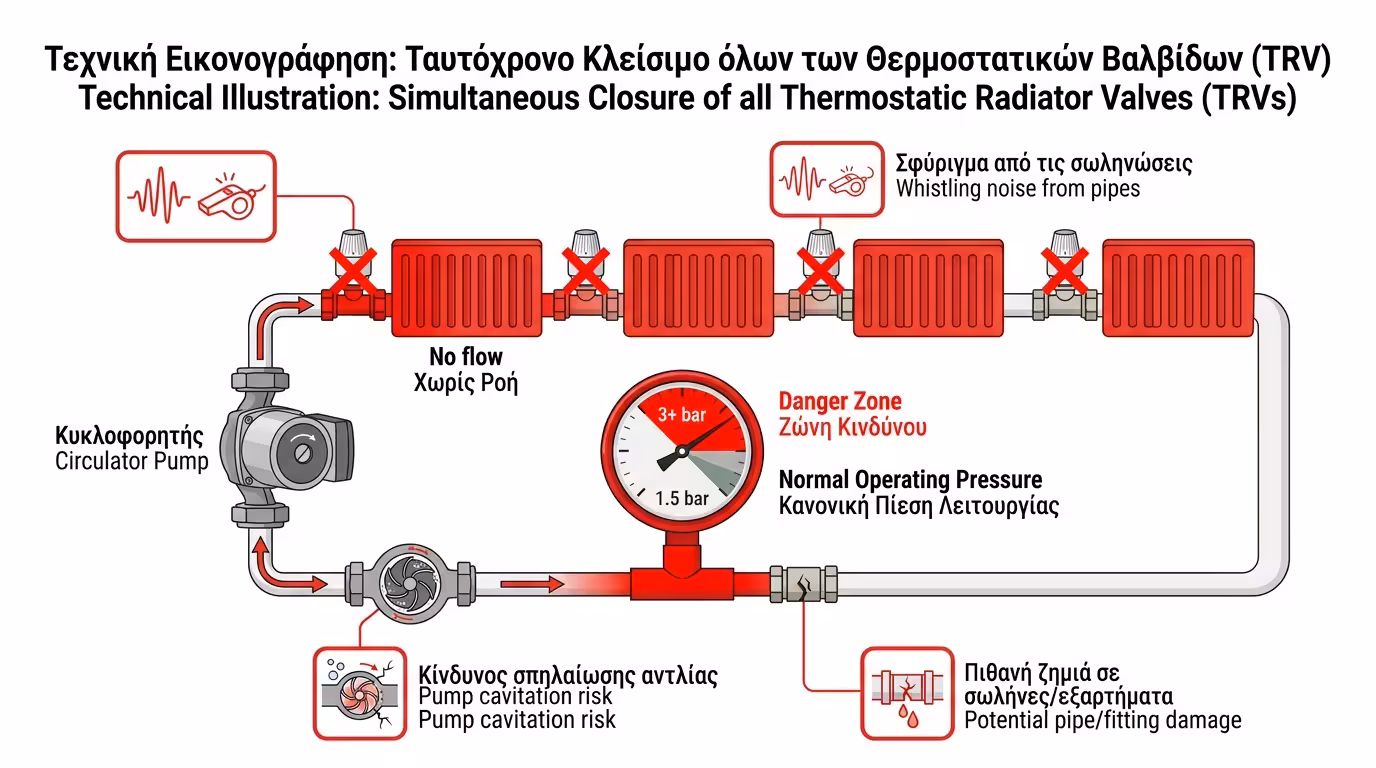

Πρόβλημα πίεσης - σφύριγμα σωληνώσεων, κυκλοφορητής, κλειστά TRVs καλοριφέρ

🔊 Το σφύριγμα

Αν 4 από 5 καλοριφέρ πιάσουν θερμοκρασία και κλείσουν τα TRVs, ο κυκλοφορητής σπρώχνει όλο τον όγκο νερού μέσα από τη μοναδική ανοιχτή βάνα. Η ταχύτητα νερού εκτοξεύεται - ένα εκκωφαντικό σφύριγμα σαν τσαγιέρα ακούγεται σε όλο το σπίτι, ειδικά τη νύχτα.

🔥 Το κάψιμο (Dead Heading)

Αν κλείσει και η τελευταία βάνα, ο κυκλοφορητής σπρώχνει νερό σε κλειστό κύκλωμα. Η πίεση ανεβαίνει δραματικά, η αντλία υπερθερμαίνεται (αφού το νερό δεν κυκλοφορεί για να την κρυώσει) και τελικά ο κυκλοφορητής καίγεται.

💰 Κόστος βλάβης

Ένας καμένος κυκλοφορητής κοστίζει 150-400€ αντικατάσταση (+ εργατικά). Σε αντλία θερμότητας, η αντλία κυκλοφορίας μπορεί να κοστίζει ακόμα περισσότερα αν είναι ενσωματωμένη.

⚠️ Σημεία αναγνώρισης

Η νυχτερινή «ηχηρή» θέρμανση είναι συνήθως σφύριγμα πίεσης, όχι αέρας στα σώματα. Αν ο θόρυβος εμφανίζεται μόνο αφού πιάσουν θερμοκρασία τα δωμάτια, η αιτία είναι σχεδόν πάντα η έλλειψη Bypass.

2. Η Λύση: Πώς Λειτουργεί η Βαλβίδα Bypass

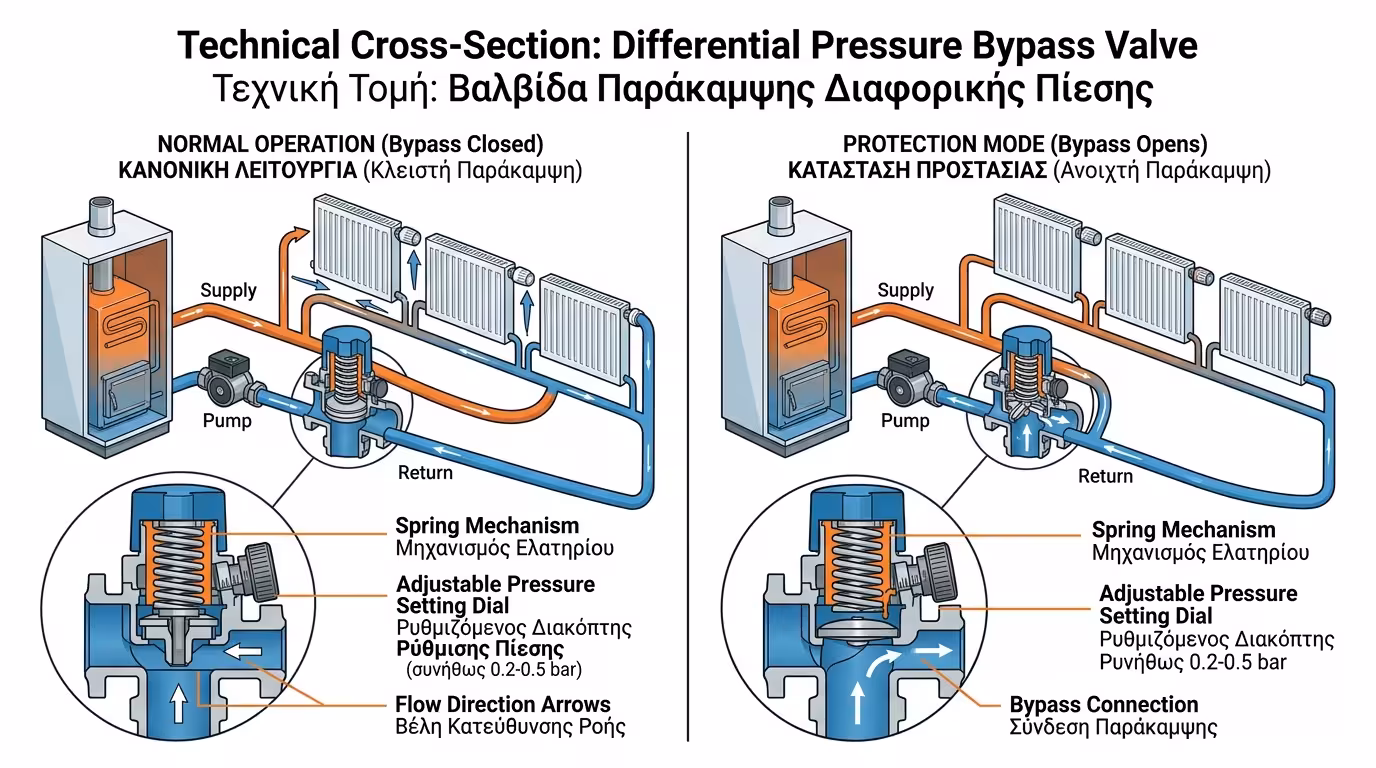

Βαλβίδα bypass - ελατήριο, παράκαμψη νερού, προστασία κυκλοφορητή

Η Βαλβίδα Διαφορικής Πίεσης (Automatic Bypass Valve) είναι ένα μικρό, ορειχάλκινο εξάρτημα κόστους 20-30€ που ενώνει τον σωλήνα προσαγωγής με τον σωλήνα επιστροφής.

🔧 Μηχανισμός

Μέσα στη βαλβίδα υπάρχει ένα σκληρό ελατήριο που την κρατάει κλειστή σε κανονική λειτουργία. Ο κυκλοφορητής δουλεύει κανονικά - η Bypass βαλβίδα δεν παρεμβαίνει καθόλου.

⚡ Ενεργοποίηση

Όταν τα TRVs κλείσουν και η πίεση ανέβει, η δύναμη «νικάει» το ελατήριο! Η βαλβίδα ανοίγει. Το νερό βρίσκει «παράκαμψη» (shortcut) και γυρνάει κατευθείαν πίσω στον λέβητα.

🔇 Άμεσο αποτέλεσμα

Η πίεση εκτονώνεται, ο θόρυβος σταματάει μαχαίρι, ο κυκλοφορητής «αναπνέει» ελεύθερα. Καμία φθορά, καμία σπατάλη. Η βαλβίδα λειτουργεί καθαρά μηχανικά - δεν χρειάζεται ρεύμα, ηλεκτρονικά ή συντήρηση.

📐 Τοποθέτηση

Η βαλβίδα μπαίνει πριν τα καλοριφέρ, ανάμεσα στον σωλήνα προσαγωγής και επιστροφής. Σε κολεκτέρ ενδοδαπέδιας, μπαίνει ακριβώς στον συλλέκτη. Ρυθμίζεται με ένα περιστρεφόμενο καπάκι για τη σκληρότητα του ελατηρίου.

3. Κυκλοφορητές Inverter: Μήπως Δεν Χρειάζεται Bypass;

Η τεχνολογία προχώρησε. Οι παλιοί κυκλοφορητές (3 σκάλες) δούλευαν «τυφλά». Οι σύγχρονοι Inverter κυκλοφορητές έχουν ενσωματωμένους αισθητήρες πίεσης και μειώνουν αυτόματα τις στροφές τους.

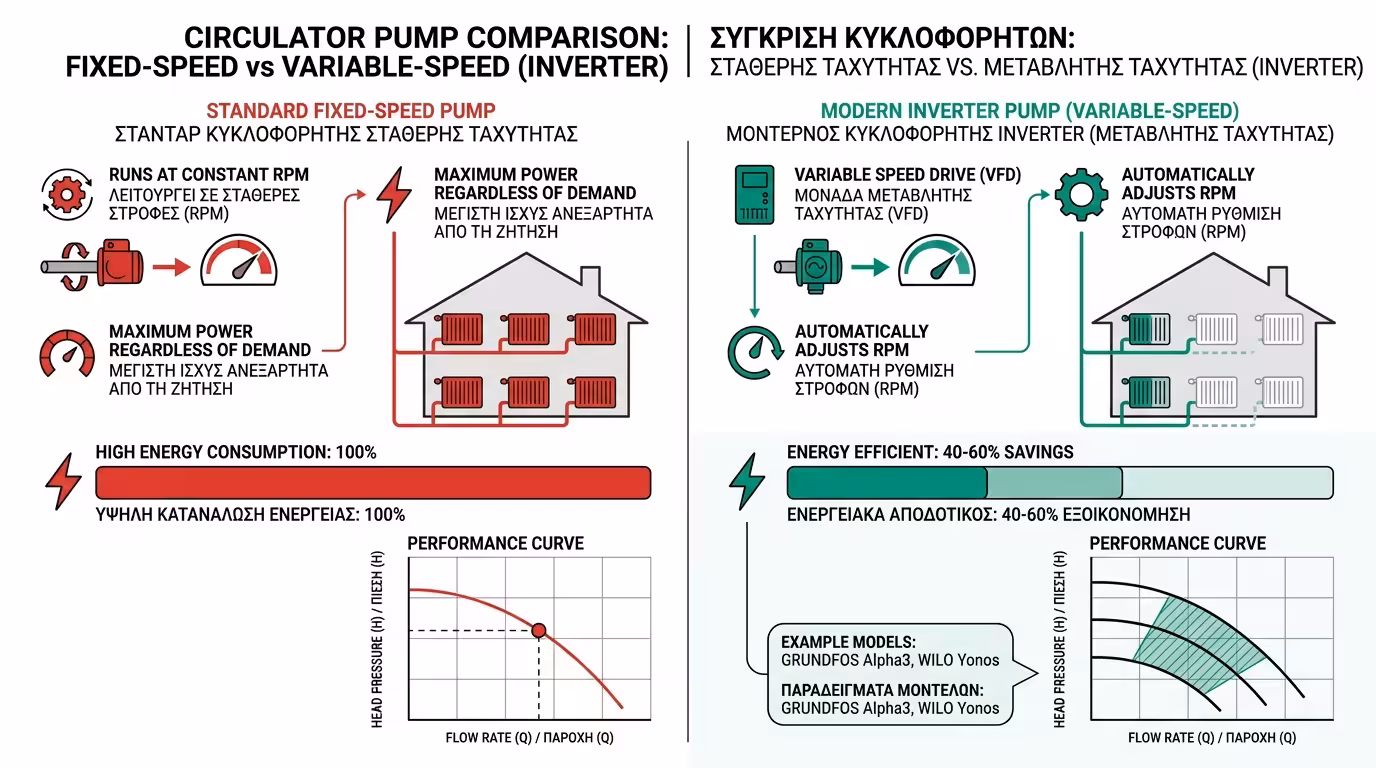

Ηλεκτρονικός κυκλοφορητής Inverter - μεταβαλλόμενες στροφές, εξοικονόμηση ρεύματος

📉 Αυτόματη ρύθμιση

Όταν τα TRVs κλείνουν, ο Inverter κυκλοφορητής «καταλαβαίνει» ότι δυσκολεύεται να σπρώξει νερό και ρίχνει αυτόματα τις στροφές. Μειώνει την ισχύ σε ελάχιστα Watt, εξοικονομώντας τεράστια ποσά ρεύματος και αποτρέποντας σφύριγμα.

💡 Εξοικονόμηση ρεύματος

Ένας παλιός κυκλοφορητής καταναλώνει 60-80W σταθερά. Ένας Inverter πέφτει στα 5-15W όταν τα δωμάτια είναι ζεστά. Ετήσια εξοικονόμηση: 100-200€ ρεύμα.

⚠️ Bypass ως fail-safe

Προσοχή: Ακόμα και με Inverter κυκλοφορητή, αν ο λέβητας δεν έχει εσωτερική bypass βαλβίδα (πολλοί σύγχρονοι λέβητες αερίου την ενσωματώνουν), οι μηχανολόγοι προτείνουν εξωτερική Bypass ως απόλυτη ασφάλεια (fail-safe).

🔄 Πότε αρκεί μόνο ο Inverter

Αν η αντλία θερμότητας ή ο λέβητας έχει ενσωματωμένη bypass, ένας Inverter κυκλοφορητής αρκεί. Σε παλιά μηχανήματα χωρίς εσωτερική bypass, βάλτε και τα δύο: Inverter + εξωτερική Bypass.

4. Σύνοψη: Πότε Χρειάζεστε Κάθε Λύση

Αν βάλατε θερμοστατικές κεφαλές στα καλοριφέρ και ξαφνικά αρχίσατε να ακούτε σφυρίγματα τη νύχτα, δεν φταίνε οι κεφαλές. Φταίει ότι το σύστημα «πνίγεται» από πίεση.

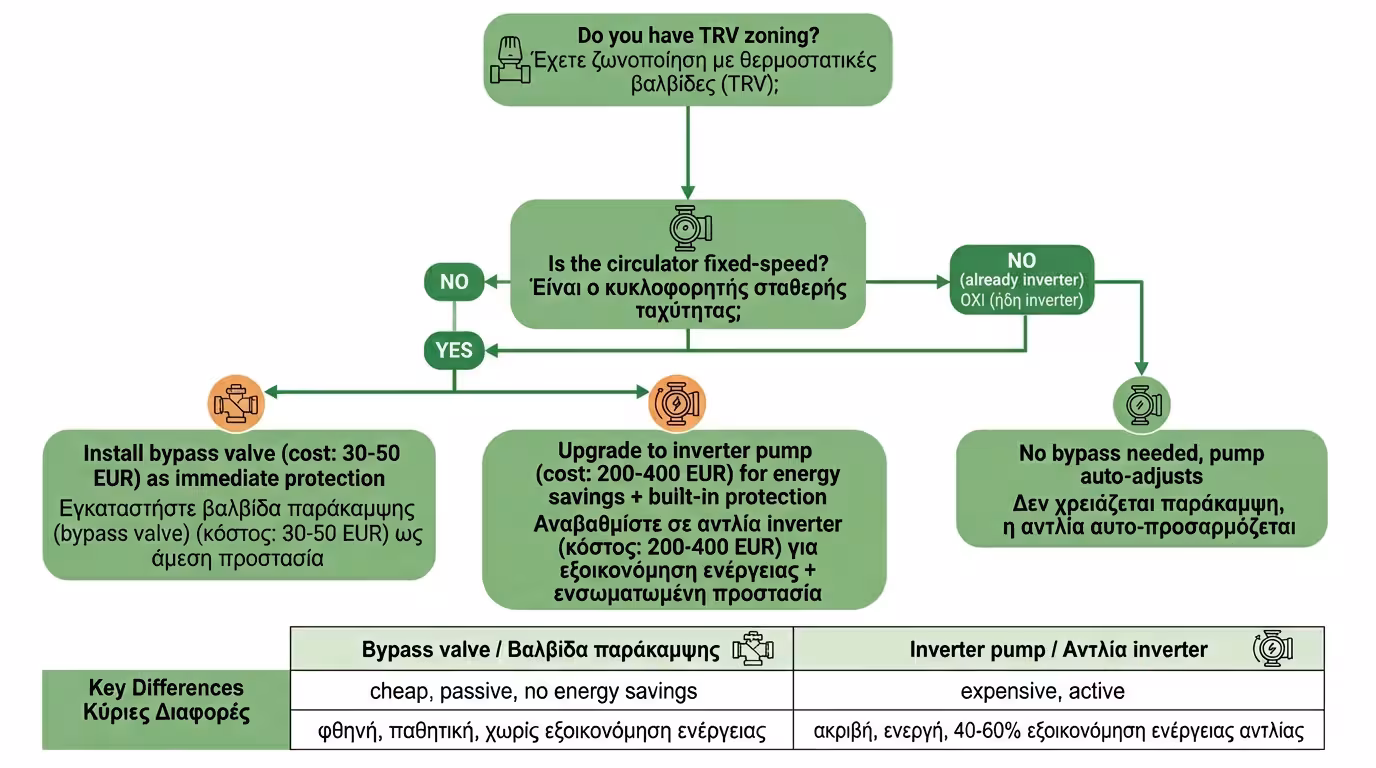

Σύγκριση bypass vs inverter - πότε χρειάζεται κάθε λύση

✅ Σενάριο 1: Παλιά εγκατάσταση

Λέβητας πετρελαίου/αερίου + παλιός κυκλοφορητής 3 σκαλών. Λύση: τοποθετήστε εξωτερική βαλβίδα Bypass (20-30€) + σκεφτείτε αναβάθμιση σε Inverter κυκλοφορητή (150-300€).

✅ Σενάριο 2: Νέα αντλία θερμότητας

Αντλία θερμότητας με ενσωματωμένο Inverter κυκλοφορητή και εσωτερική bypass. Δεν χρειάζεται εξωτερική bypass - το σύστημα διαχειρίζεται μόνο του τη μεταβλητή πίεση.

✅ Σενάριο 3: Ενδοδαπέδια

Κολεκτέρ ενδοδαπέδιας με κινητήρες + κέντρο καλωδίωσης. Λύση: bypass στον συλλέκτη + Inverter κυκλοφορητής. Η ενδοδαπέδια κλείνει/ανοίγει ζώνες συχνά - η bypass είναι απαραίτητη.

🎯 Χρυσός κανόνας

Σε κάθε σύστημα ζωνονομίας, πρέπει να υπάρχει τρόπος εκτόνωσης πίεσης. Bypass βαλβίδα (20-30€) ή Inverter κυκλοφορητής (150-300€) ή και τα δύο. Χωρίς αυτά, τα TRVs δεν φταίνε - φταίει η εγκατάσταση.

🏠 Σφυρίγματα τα μεσάνυχτα; Μια βαλβίδα Bypass (20-30€) ή η αναβάθμιση σε Inverter κυκλοφορητή λύνει άμεσα το πρόβλημα. Δεν φταίνε τα TRVs - φταίει ότι κανείς δεν πρόβλεψε τη μεταβαλλόμενη πίεση.
