🔴 Το μεσημέρι
Όλοι οι υπάλληλοι βρίσκονται στα γραφεία τους, τα κλιματιστικά (Fan Coils) είναι ανοιχτά, άρα τα 100 κυβικά νερού είναι απολύτως απαραίτητα. Η αντλία δουλεύει στην πλήρη της δυναμικότητα, ακριβώς όπως σχεδιάστηκε.
Ενεργειακή Αναβάθμιση Αντλιοστασίων Κλιματισμού: Inverter κυκλοφορητές και συστήματα πρωτεύοντος-δευτερεύοντος
Αν παρομοιάσουμε τον κλιματισμό ενός τεράστιου κτιρίου (όπως ένα νοσοκομείο ή ένα ξενοδοχείο) με το ανθρώπινο σώμα, τότε ο Ψύκτης (Chiller) είναι οι πνεύμονες που δροσίζουν το αίμα. Το δίκτυο σωλήνων είναι οι φλέβες. Όμως, αυτό που κάνει το «αίμα» (το παγωμένο νερό) να κυκλοφορεί ασταμάτητα σε όλους τους ορόφους, είναι η καρδιά: Το Αντλιοστάσιο Κλιματισμού.
Σε πάρα πολλά παλαιότερα (ή κακοσχεδιασμένα) κτίρια, οι τεράστιες αντλίες νερού αποτελούν έναν «κρυφό βρικόλακα» ενέργειας. Μπορούν να ευθύνονται ακόμα και για το 20% με 30% του συνολικού λογαριασμού ρεύματος της εγκατάστασης.

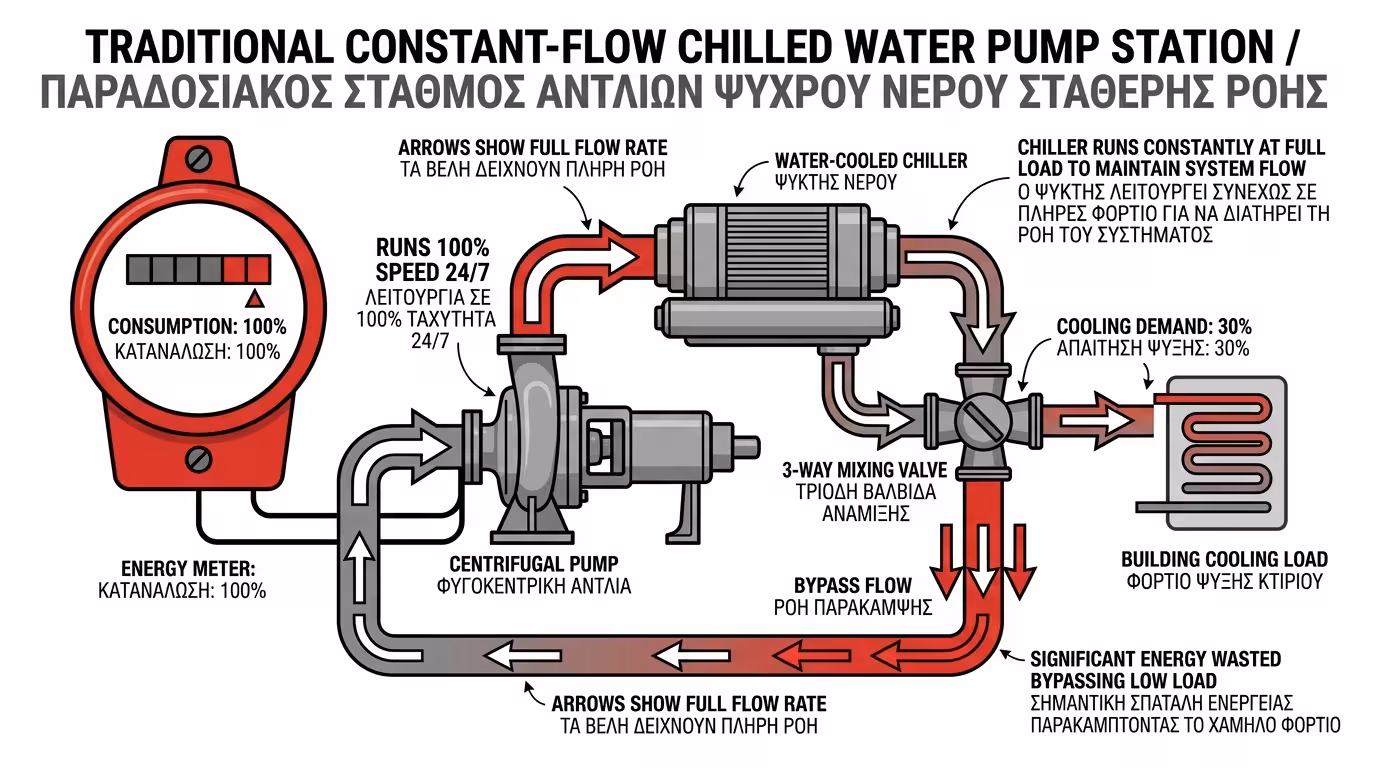

Το Παλιό Πρόβλημα: Το σύστημα «Σταθερής Παροχής» (Constant Flow)
Φανταστείτε ένα κτίριο γραφείων 10 ορόφων. Στο υπόγειο υπάρχει ένας ψύκτης και μια τεράστια αντλία 15 ίππων. Στα παλιά συστήματα, η αντλία αυτή είχε μόνο μία ταχύτητα: Τέρμα (100%). Μόλις το κτίριο άνοιγε το πρωί, η αντλία έπαιρνε μπρος και έσπρωχνε 100 κυβικά νερού την ώρα, με όλη της τη δύναμη, σε όλους τους ορόφους.
🟠 Το απόγευμα
Οι μισοί υπάλληλοι φεύγουν. Κλείνουν τα Fan Coils στα γραφεία τους (άρα κλείνουν οι βάνες του νερού). Το κτίριο χρειάζεται πλέον μόνο 40 κυβικά. Η παλιά αντλία δεν το ξέρει - συνεχίζει να «ουρλιάζει» στο 100%, προσπαθώντας να σπρώξει 100 κυβικά μέσα σε ένα δίκτυο που έχει κλείσει τις μισές «πόρτες».
💸 Η Σπατάλη
Αυτό όχι μόνο καίει τεράστιες ποσότητες ρεύματος χωρίς λόγο, αλλά δημιουργεί τρομακτική πίεση στους σωλήνες, κάνοντας τα Fan Coils να «σφυρίζουν» από το ζόρι του νερού. Πρόκειται για τον μεγαλύτερο κρυφό βρικόλακα ενέργειας στα μεγάλα κτίρια.
Η Λύση #1: Αντλίες με Inverter (VFD - Variable Frequency Drives)
Το πρώτο και πιο βασικό βήμα ενεργειακής αναβάθμισης είναι η προσθήκη Ρυθμιστών Στροφών (Inverter/VFD) στους κινητήρες των αντλιών. Το Inverter είναι ένας ηλεκτρονικός «εγκέφαλος» που διαβάζει τη διαφορική πίεση του νερού μέσα στους σωλήνες και προσαρμόζει τις στροφές αυτόματα.
⚙️ Πώς λειτουργεί
Όταν οι υπάλληλοι κλείνουν τα Fan Coils το απόγευμα, η πίεση αυξάνεται (επειδή το νερό βρίσκει κλειστές πόρτες). Το Inverter το καταλαβαίνει αμέσως και δίνει εντολή στην αντλία: «Μείωσε τις στροφές σου, δεν χρειαζόμαστε τόσο νερό». Η αντλία «κόβει ταχύτητα» και λειτουργεί στο 40%.
📐 Ο Μαγικός Νόμος (Νόμοι Συγγένειας)
Αν μειώσετε τις στροφές μιας αντλίας κατά 50%, η κατανάλωση ρεύματος δεν πέφτει κατά 50% - πέφτει κατά 87%! Η ισχύς εξαρτάται από τον κύβο των στροφών (P ∝ N³). Μικρή μείωση στις στροφές φέρνει γιγαντιαία εξοικονόμηση χρημάτων.
💰 Πρακτικό αποτέλεσμα
Μια αντλία 15 kW που δουλεύει στο 50% των στροφών καταναλώνει μόνο περίπου 1,9 kW αντί για 15 kW. Η εξοικονόμηση σε ετήσια βάση μπορεί να ξεπεράσει τα 8.000–12.000 € ανά αντλία σε ένα μεγάλο κτίριο.
Η Λύση #2: Πρωτεύον-Δευτερεύον Κύκλωμα
Βάλαμε Inverter στις αντλίες για να κόβουν ταχύτητα και να κάνουμε οικονομία. Όμως, ο τεράστιος Ψύκτης (Chiller) στο υπόγειο απεχθάνεται τις αυξομειώσεις νερού. Αν του μειώσετε το νερό απότομα, το φρέον μπορεί να παγώσει, ο εναλλάκτης θα σκάσει, και το μηχάνημα των 100.000 € θα καταστραφεί.
🔵 Πρωτεύον Κύκλωμα (Προστασία Ψύκτη)
Αποτελείται από μικρές αντλίες σταθερών στροφών που γυρίζουν το νερό σε έναν μικρό κύκλο: Ψύκτης → Συλλέκτης → Ψύκτης. Διασφαλίζουν ότι ο ψύκτης έχει πάντα σταθερή ροή ώστε να μην κινδυνεύσει ποτέ.
🟢 Δευτερεύον Κύκλωμα (Οικονομία Κτιρίου)
Ξεκινάει μετά τον συλλέκτη και πηγαίνει στους ορόφους. Εδώ βάζουμε τις μεγάλες αντλίες Inverter. «Τραβάνε» από τον συλλέκτη μόνο όσο κρύο νερό χρειάζεται πραγματικά το κτίριο εκείνη τη στιγμή. Αν το κτίριο θέλει λίγο νερό, οι Inverter αντλίες δουλεύουν ρελαντί. Το υπόλοιπο κάνει κύκλο αναμονής στο πρωτεύον.
🔗 Ο Συλλέκτης (Bypass/Decoupler)
Ο κοινός σωλήνας που ενώνει τα δύο κυκλώματα. Λειτουργεί σαν «αμορτισέρ»: απορροφά τις διαφορές ροής μεταξύ ψύκτη και κτιρίου. Αν οι αντλίες Inverter τραβάνε λιγότερο νερό, το πλεόνασμα γυρνάει ήρεμα πίσω στον ψύκτη μέσω του bypass.

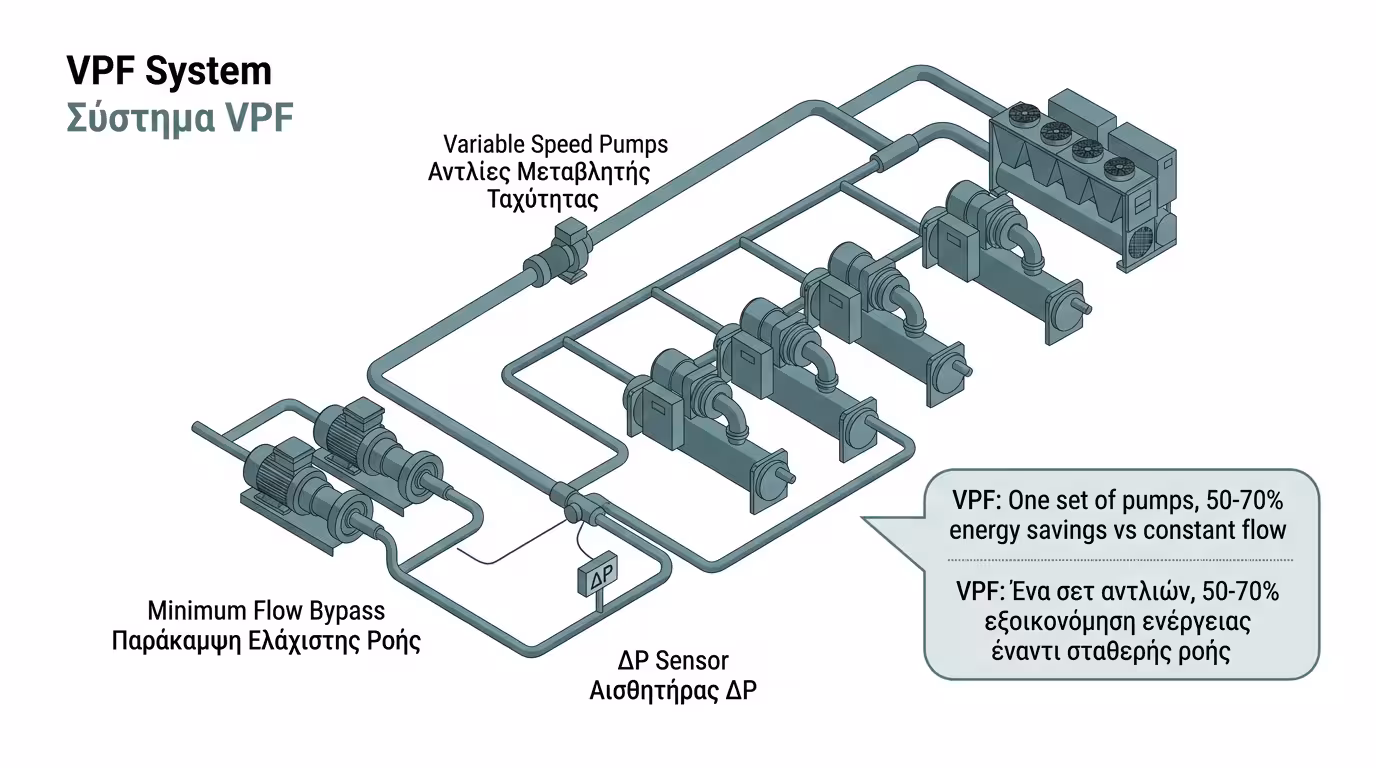

Η Νέα Εποχή: Μεταβλητή Παροχή Πρωτεύοντος (VPF)
Χάρη στους υπερσύγχρονους αυτοματισμούς (BMS) και τα εξελιγμένα λογισμικά των ψυκτών, η βιομηχανία πέρασε στην εποχή του Variable Primary Flow (VPF) - μια ριζική απλοποίηση που καταργεί εντελώς τις αντλίες του πρωτεύοντος κυκλώματος.
⚙️ Πώς λειτουργεί
Μία μόνο σειρά από τεράστιες Inverter αντλίες αυξομειώνει το νερό σε ολόκληρο το σύστημα (ακόμα και μέσα από τον ψύκτη). Το έξυπνο λογισμικό ελέγχει τα πάντα σε κλάσματα δευτερολέπτου και ανοίγει μια βαλβίδα παράκαμψης στο τέλος του δικτύου, ώστε ο ψύκτης να μην «μείνει» ποτέ χωρίς ελάχιστη ροή.
✅ Πλεονεκτήματα VPF
Καταργεί τις μισές αντλίες του υπογείου, μειώνοντας δραματικά κόστος εγκατάστασης, χώρο και ενέργεια. Ταυτόχρονα, η απόδοση αυξάνεται γιατί κάθε λίτρο νερού που κυκλοφορεί κάνει πραγματική δουλειά, χωρίς κανένα σπάταλο κύκλο αναμονής.
⚠️ Προσοχή
Το VPF απαιτεί «χειρουργική» ακρίβεια στον σχεδιασμό και τον προγραμματισμό από έμπειρους μηχανικούς. Η ελάχιστη ροή στον ψύκτη πρέπει να εξασφαλίζεται ανά πάσα στιγμή (συνήθως μέσω ρυθμιστικής βαλβίδας bypass στο τέλος του δικτύου), διαφορετικά το μηχάνημα παγώνει.
Σύνοψη: Απόσβεση Επένδυσης (ROI)
📊 Χρόνος απόσβεσης
Η ενεργειακή αναβάθμιση ενός παλιού αντλιοστασίου με Inverter κυκλοφορητές και έξυπνους αισθητήρες διαφορικής πίεσης είναι ίσως η επένδυση με τον πιο γρήγορο χρόνο απόσβεσης σε ένα μεγάλο κτίριο: συνήθως 1,5 με 3 χρόνια.
🏢 Πρακτική συμβουλή
Αν το κτίριό σας έχει ακόμα αντλίες που δουλεύουν μόνιμα στο 100%, κυριολεκτικά πετάτε χρήματα κάθε μέρα που περνάει. Ζητήστε ενεργειακή αξιολόγηση από εξειδικευμένο μηχανικό - η εξοικονόμηση θα σας εκπλήξει.
