Φανταστείτε ότι κατασκευάζετε ένα τριώροφο κτίριο γραφείων, ένα boutique ξενοδοχείο 20 δωματίων, ή μια μεγάλη, πολυτελή μεζονέτα. Πρέπει να κλιματίσετε δεκάδες διαφορετικούς χώρους.
Αν χρησιμοποιούσατε απλά κλιματιστικά (Split), θα έπρεπε να γεμίσετε την ταράτσα και τις όψεις του κτιρίου με δεκάδες εξωτερικούς συμπιεστές, δημιουργώντας ένα αισθητικό (και ακουστικό) χάος. Αν πάλι επιλέγατε ένα μεγάλο οικιακό Multi-Split, θα «κολλούσατε» στους περιορισμούς: ένα Multi-Split αντέχει μέχρι 5 εσωτερικά μηχανήματα και οι σωλήνες του δεν μπορούν να ξεπεράσουν κάποια σχετικά μικρά μέτρα.
Ποια είναι η λύση που επιτρέπει να συνδέσουμε έως και 64 εσωτερικά μηχανήματα σε 1 μόνο κεντρική εξωτερική μονάδα, με σωληνώσεις που διασχίζουν ολόκληρα οικοδομικά τετράγωνα; Η απάντηση ακούει στα αρχικά VRF (ή VRV).
Ας λύσουμε πρώτα τη μεγαλύτερη παρεξήγηση της αγοράς. Πολλοί ρωτούν αν πρέπει να αγοράσουν «Σύστημα VRV» ή «Σύστημα VRF». Πρόκειται για ΑΚΡΙΒΩΣ την ίδια τεχνολογία.

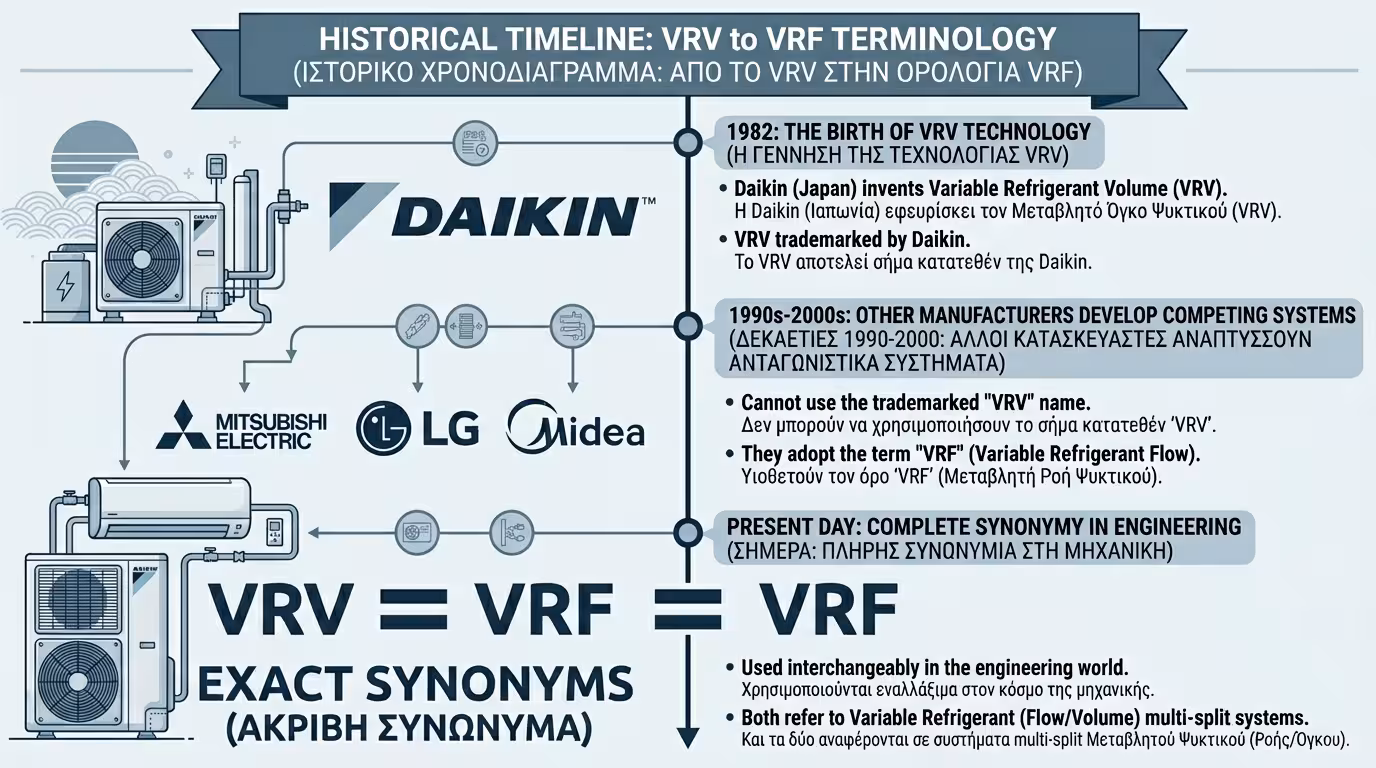

Το ακρωνύμιο VRV επινοήθηκε το 1982 από την ιαπωνική εταιρεία Daikin, η οποία εφηύρε την τεχνολογία. Η Daikin κατοχύρωσε τον όρο ως εμπορικό σήμα (trademark), οπότε καμία άλλη εταιρεία δεν επιτρεπόταν να τον χρησιμοποιήσει.
Έτσι, όλοι οι υπόλοιποι κατασκευαστές (Mitsubishi, LG, Midea κ.λπ.) ονόμασαν τα δικά τους αντίστοιχα συστήματα VRF (Μεταβλητή Παροχή Ψυκτικού). Στην πιάτσα των μηχανικών, οι δύο όροι χρησιμοποιούνται πλέον ως συνώνυμα.
Σε ένα κλασικό κλιματιστικό, ο συμπιεστής στέλνει το φρέον (ψυκτικό υγρό) στο εσωτερικό μηχάνημα με σταθερή, προκαθορισμένη ροή. Το σύστημα VRF κάνει κάτι εντελώς διαφορετικό: Λειτουργεί σαν τον «τροχονόμο» του κτιρίου.

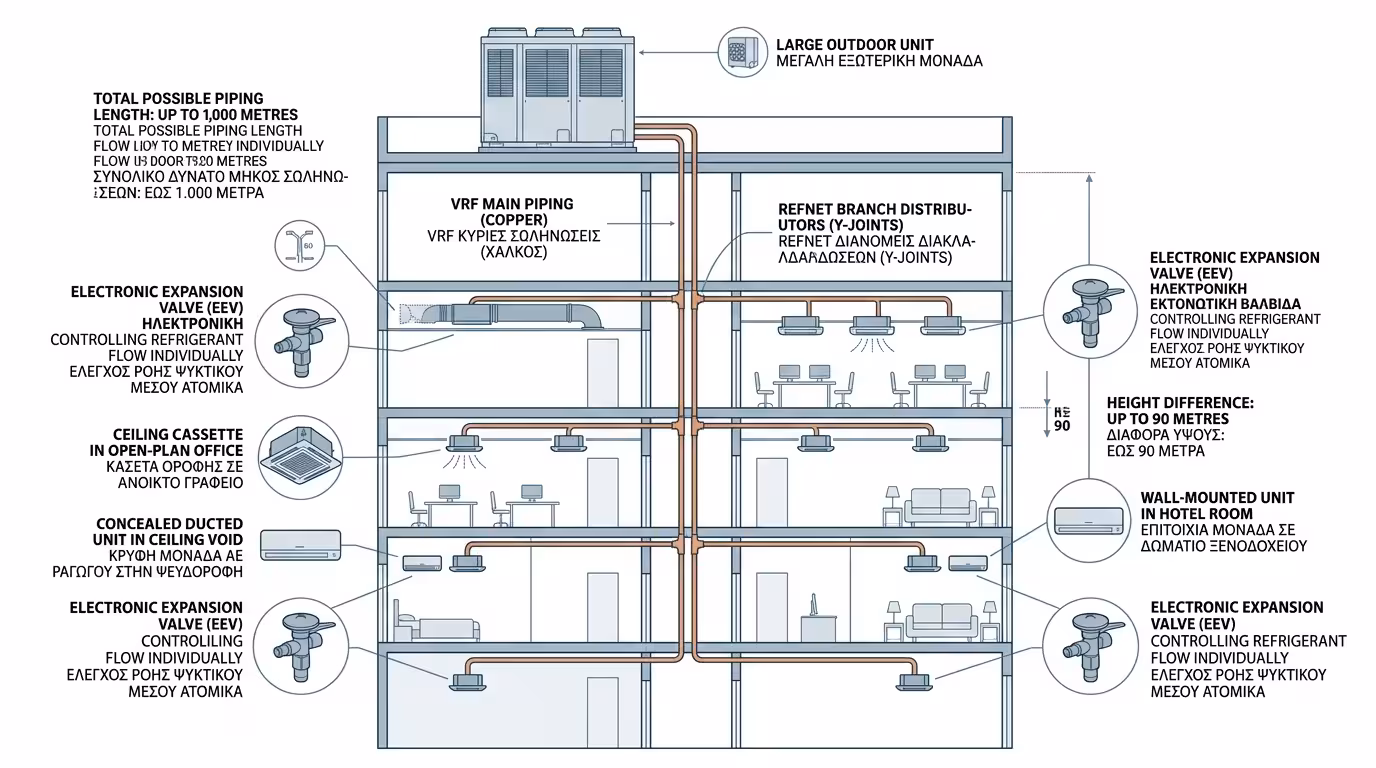

Η τεράστια εξωτερική μονάδα (που μπαίνει κρυμμένη στην ταράτσα) διαθέτει υπερσύγχρονους συμπιεστές Inverter και έναν πανίσχυρο ηλεκτρονικό εγκέφαλο. Από αυτήν, ξεκινάει ένα (1) κεντρικό ζεύγος χαλκοσωλήνων που μπαίνει μέσα στο κτίριο. Καθώς αυτός ο κεντρικός σωλήνας διασχίζει τους ορόφους, χρησιμοποιούνται ειδικοί διακλαδωτήρες (Refnets ή Y-joints) για να «κόψουν» μικρότερα κλαδιά προς τα διάφορα δωμάτια.
Το κεντρικό μηχάνημα υπολογίζει συνεχώς πόσα δωμάτια είναι αναμμένα, τι θερμοκρασία ζητάει το καθένα, και στέλνει την ΑΚΡΙΒΗ, μεταβαλλόμενη ποσότητα φρέον (Flow) που χρειάζεται η κάθε μονάδα ξεχωριστά, τη δεδομένη στιγμή. Αν το δωμάτιο 1 χρειάζεται πολύ ψύξη, παίρνει πολύ φρέον. Αν το δωμάτιο 2 έχει πιάσει θερμοκρασία, μια ηλεκτρονική βαλβίδα «στραγγαλίζει» τη ροή. Τίποτα δεν πάει χαμένο!
Γιατί οι αρχιτέκτονες και οι μηχανολόγοι λατρεύουν τα συστήματα VRF;
Είναι ο βασικός λόγος ύπαρξης. Η συνολική απόσταση σωληνώσεων μπορεί να φτάσει τα 1.000 μέτρα, και η υψομετρική διαφορά μπορεί να ξεπεράσει τα 90 μέτρα! Κρύβετε όλα τα μηχανήματα στην ταράτσα και έχετε πεντακάθαρες όψεις.
Μπορείτε να συνδέσετε δεκάδες μηχανήματα διαφόρων τύπων: Καναλάτα (κρυφά) στο σαλόνι, κασέτες οροφής στην κουζίνα, κλασικά τοίχου στα υπνοδωμάτια. Όλα ελέγχονται ανεξάρτητα μέσω Κεντρικών Συστημάτων Ελέγχου Κτιρίων (BMS), επιτρέποντας π.χ. στη ρεσεψιόν ξενοδοχείου να ελέγχει τα πάντα από υπολογιστή.
Επειδή σχεδόν ποτέ δεν είναι αναμμένα όλα τα δωμάτια ενός κτιρίου στο 100%, το VRF ρίχνει τις στροφές των συμπιεστών του στα ελάχιστα, επιτυγχάνοντας SEER και SCOP που αγγίζουν κορυφές, μειώνοντας δραματικά το λειτουργικό κόστος σε σχέση με μεμονωμένες μονάδες.
Οι εξωτερικές μονάδες VRF είναι συνήθως «Modular»: Μπαίνουν 2 ή 3 σε συστοιχία για να βγάλουν τα συνολικά kW. Αν ένας συμπιεστής πάθει βλάβη, το σύστημα δεν «νεκρώνει» (όπως στα Multi-Split). Ο εγκέφαλος βάζει τους υπόλοιπους να δουλέψουν παραπάνω, διατηρώντας το κτίριο σε λειτουργία.
Όπως κάθε επαγγελματική λύση, το VRF έχει ένα βασικό μειονέκτημα: Το τεράστιο αρχικό κόστος.
Τα συστήματα αυτά είναι ακριβά τόσο στα μηχανήματα όσο και στα ειδικά εξαρτήματα διακλάδωσης (Refnets). Η εγκατάστασή τους απαιτεί κορυφαία, εξειδικευμένα συνεργεία ψυκτικών - η παραμικρή διαρροή ή λάθος κόλλημα στους χαλκοσωλήνες μπορεί να σας στοιχειώνει για χρόνια.
Αν φτιάχνετε ένα διαμέρισμα 100 τ.μ. με 4 δωμάτια, ένα καλό Multi-Split είναι υπεραρκετό και πολύ πιο οικονομικό. Αν όμως χτίζετε μια τριώροφη βίλα, ένα ξενοδοχείο ή μια κλινική, το VRF είναι ο απόλυτος μονόδρομος.
Το σύστημα VRF/VRV είναι η επιτομή της σύγχρονης μηχανολογίας στον κλιματισμό. Προσφέρει τέλεια θερμοκρασία σε κάθε δωμάτιο, με ελάχιστη κατανάλωση και απόλυτη αισθητική ελευθερία.
Μέχρι στιγμής μιλήσαμε για τον απλό τύπο VRF (2-Pipe System), όπου όλο το κτίριο δουλεύει ή στην ψύξη, ή στη θέρμανση. Τι γίνεται σε ένα γυάλινο κτίριο γραφείων τον Νοέμβριο, όπου τα ηλιόλουστα γραφεία «βράζουν» και ζητάνε ψύξη, ενώ τα πίσω παγώνουν; Στο επόμενο άρθρο: VRF Ανάκτησης Θερμότητας (3-Pipe) - ψύξη και θέρμανση ταυτόχρονα!
