❄️ Λειτουργία ψύξης
Αν το σύστημα είναι γυρισμένο στην ψύξη, οι σωλήνες μεταφέρουν κρύο φρέον σε όλα τα δωμάτια. Κάθε εσωτερική μονάδα λαμβάνει κρύο ψυκτικό υγρό και αποδίδει δροσιά στον χώρο.
VRF Ανάκτησης Θερμότητας (3-Pipe Systems): Πώς μπορείς να έχεις ταυτόχρονα ψύξη στο ένα δωμάτιο και θέρμανση στο άλλο
Φανταστείτε ένα υπερσύγχρονο, γυάλινο κτίριο γραφείων στο κέντρο της Αθήνας. Είναι μεσημέρι του Νοεμβρίου. Ο ήλιος «χτυπάει» ανελέητα τη Νότια πρόσοψη του κτιρίου. Τα γραφεία εκεί έχουν μετατραπεί σε θερμοκήπιο, η θερμοκρασία έχει φτάσει τους 28°C και οι υπάλληλοι ζητούν απεγνωσμένα κλιματισμό (ψύξη).
Την ίδια ακριβώς στιγμή, στην πίσω πλευρά του κτιρίου (τη Βόρεια), η οποία είναι μόνιμα στη σκιά, η θερμοκρασία είναι μόλις 15°C. Οι υπάλληλοι εκεί κρυώνουν και θέλουν καλοριφέρ (θέρμανση).
Αν το κτίριο διαθέτει ένα κλασικό κεντρικό σύστημα (ακόμα και ένα απλό, πανάκριβο VRF), ο διαχειριστής έχει ένα τεράστιο πρόβλημα: Το κεντρικό μηχάνημα μπορεί να δουλέψει είτε στην ψύξη, είτε στη θέρμανση για όλο το κτίριο. Δεν μπορεί να κάνει και τα δύο. Κάποιοι θα πρέπει να υποφέρουν.
Η λύση σε αυτόν τον γρίφο ονομάζεται Σύστημα VRF Ανάκτησης Θερμότητας (Heat Recovery VRF). Πρόκειται για το τεχνολογικό «Άγιο Δισκοπότηρο» του κλιματισμού, το οποίο επιτρέπει σε διαφορετικά δωμάτια του ίδιου κτιρίου να κάνουν ό,τι θέλουν, ταυτόχρονα. Ας δούμε πώς δουλεύει αυτή η «μαγεία».
Το Πρόβλημα: Το όριο του απλού VRF (Σύστημα 2 Σωλήνων)
Όπως είδαμε στο προηγούμενο άρθρο, ένα τυπικό σύστημα VRF στέλνει το ψυκτικό υγρό (φρέον) από την εξωτερική μονάδα στα εσωτερικά μηχανήματα μέσω δύο σωλήνων (2-Pipe System).
🔥 Λειτουργία θέρμανσης
Αν το σύστημα είναι γυρισμένο στη θέρμανση, μια βαλβίδα (τετράοδη) στην εξωτερική μονάδα γυρνάει ανάποδα τον κύκλο, και οι ίδιοι δύο σωλήνες μεταφέρουν καυτό φρέον παντού.
⛔ Ο περιορισμός
Δεν υπάρχει τρόπος να στείλεις κρύο και ζέστη μέσα από την ίδια σωλήνα. Αν ένα δωμάτιο θέλει ψύξη κι ένα άλλο θέρμανση την ίδια στιγμή, κάποιος θα πρέπει να υποφέρει.
Η Λύση: Το VRF 3 Σωλήνων (3-Pipe System)
Οι μηχανικοί αποφάσισαν να προσθέσουν μια τρίτη σωλήνα στο κεντρικό δίκτυο, αλλάζοντας εντελώς τους κανόνες της ρευστομηχανικής. Στο σύστημα Ανάκτησης Θερμότητας, οι τρεις χαλκοσωλήνες που διασχίζουν το κτίριο έχουν συγκεκριμένους, ξεχωριστούς ρόλους.
🔴 Σωλήνας Υψηλής Πίεσης
Ο πρώτος σωλήνας μεταφέρει καυτό αέριο (ζέστη). Είναι ο σωλήνας που τροφοδοτεί τα δωμάτια που ζητούν θέρμανση, παρέχοντας θερμό ψυκτικό υγρό σε υψηλή πίεση.
🔵 Σωλήνας Χαμηλής Πίεσης
Ο δεύτερος σωλήνας μεταφέρει κρύο αέριο (ψύξη). Τροφοδοτεί τα δωμάτια που ζητούν κλιματισμό, παρέχοντας ψυχρό ψυκτικό υγρό σε χαμηλή πίεση.
🟡 Σωλήνας Υγρού
Ο τρίτος σωλήνας επιστρέφει το ψυκτικό υγρό (σε υγρή μορφή) πίσω στην εξωτερική μονάδα, ολοκληρώνοντας τον θερμοδυναμικό κύκλο. Τρεις σωλήνες, τρεις ρόλοι, απόλυτη ευελιξία.
Το «Μαγικό» Κουτί: Branch Controller (BS Box)

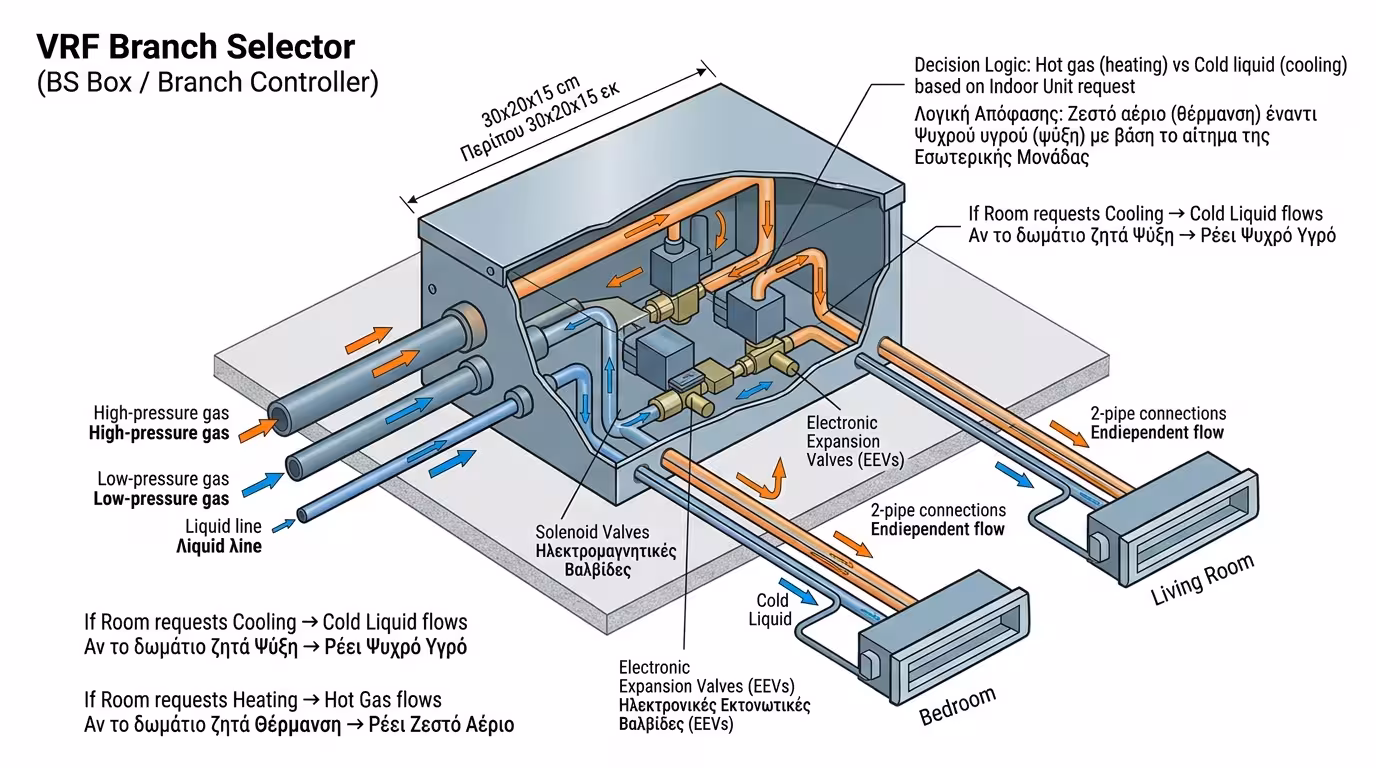

Οι τρεις κεντρικές σωλήνες δεν πάνε κατευθείαν στα κλιματιστικά των δωματίων. Καταλήγουν πρώτα σε ειδικά «κουτιά» διανομής που κρύβονται στις ψευδοροφές των διαδρόμων, τα λεγόμενα Branch Controllers (BC) ή BS Boxes.
🧠 Οι «εγκέφαλοι» της εγκατάστασης
Αυτά τα κουτιά είναι οι πραγματικοί εγκέφαλοι. Διαθέτουν δεκάδες ηλεκτρομαγνητικές βαλβίδες. Το γραφείο του διευθυντή (Νότια) ζητάει ψύξη; Το κουτί του στέλνει φρέον από τον «κρύο» σωλήνα. Το διπλανό γραφείο (Βόρεια) ζητάει θέρμανση; Το ίδιο κουτί, την ίδια ακριβώς στιγμή, του στέλνει φρέον από τον «καυτό» σωλήνα.
🏢 Απόλυτη ανεξαρτησία
Κάθε δωμάτιο απολαμβάνει απόλυτη ανεξαρτησία θερμοκρασίας, συνδεδεμένο πάνω στο ίδιο κεντρικό σύστημα. Ο κάθε χρήστης ρυθμίζει τη θερμοκρασία που θέλει χωρίς να επηρεάζει κανέναν άλλο, ακόμα και αν ο γείτονάς του κάνει ακριβώς το αντίθετο.
Η Απόλυτη Ανακύκλωση: Γιατί ονομάζεται «Ανάκτηση Θερμότητας»;
Εδώ βρίσκεται το σημείο που αφήνει άφωνους τους ιδιοκτήτες κτιρίων. Το σύστημα αυτό δεν προσφέρει απλά άνεση, αλλά παράγει σχεδόν δωρεάν ενέργεια. Πώς; Μέσω της θερμοδυναμικής μεταφοράς.
♻️ Η θερμοδυναμική μεταφορά
Όταν ένα κλιματιστικό ψύχει ένα δωμάτιο, αφαιρεί τη ζέστη από τον αέρα. Σε ένα απλό σύστημα, αυτή η ζέστη ταξιδεύει πίσω στην εξωτερική μονάδα και αποβάλλεται (πετιέται) στο περιβάλλον μέσω του ανεμιστήρα. Είναι ενέργεια που πάει εντελώς χαμένη.
🎯 Η μεταφορά αντί απώλειας

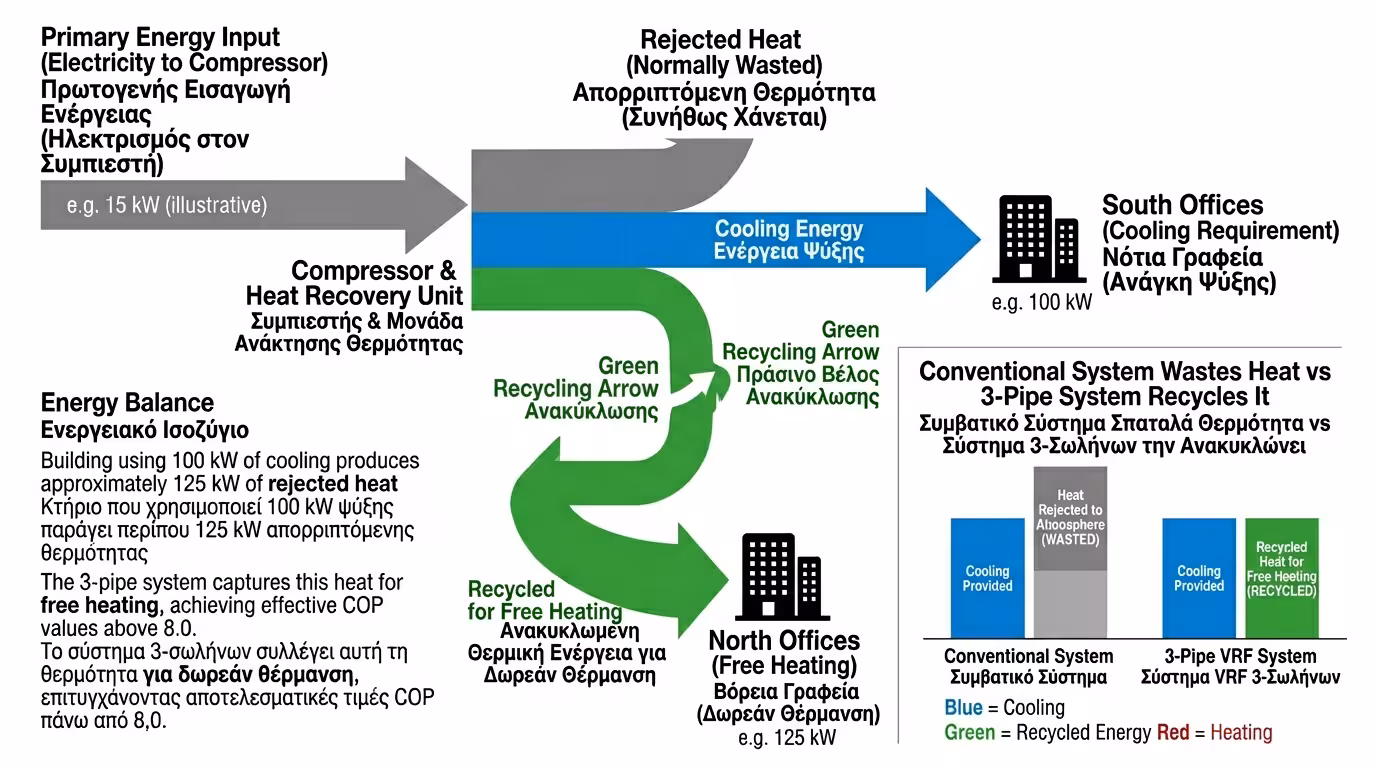

Στο σύστημα Heat Recovery, το «μαγικό κουτί» (BC) παρεμβαίνει. Παίρνει αυτή τη ζέστη που «έκλεψε» από το ζεστό γραφείο, δεν την αφήνει να πάει στην ταράτσα, και την στέλνει απευθείας στο κρύο γραφείο που ζητάει θέρμανση! Πρακτικά, το κτίριο ζεσταίνει τη μία πλευρά του χρησιμοποιώντας τη δωρεάν ζέστη που αποβάλλει η άλλη πλευρά του!
💰 Αστρονομική εξοικονόμηση
Ο κεντρικός συμπιεστής στην ταράτσα δουλεύει στο ελάχιστο, απλά για να καλύψει μικρές διαφορές. Η εξοικονόμηση ρεύματος φτάνει αλγεβρικά στο 30-50% σε σχέση με το 2-Pipe, ενώ σε κτίρια με μεγάλες θερμικές διαφορές μεταξύ προσόψεων, η απόσβεση του επιπλέον κόστους γίνεται μέσα σε 3 έως 5 χρόνια.
Πού Είναι Απολύτως Απαραίτητο;
🏢 Γυάλινα κτίρια γραφείων
Τα τεράστια θερμικά κέρδη από τον ήλιο σε σύγχρονα, γυάλινα κτίρια δημιουργούν τεράστιες διαφορές θερμοκρασίας μεταξύ των προσόψεων. Η Νότια πρόσοψη μπορεί να χρειάζεται ψύξη ενώ η Βόρεια θέρμανση, την ίδια ακριβώς ημέρα.
🏨 Ξενοδοχεία πολυτελείας
Ο πελάτης του δωματίου 101 θέλει να κοιμηθεί στους 24°C. Ο πελάτης του δωματίου 102 (ίσως από Σκανδιναβική χώρα) θέλει 18°C με δροσιά. Η ικανοποίηση κάθε πελάτη ξεχωριστά, χωρίς καμία αλληλεπίδραση μεταξύ τους, είναι ό,τι πιο πολυτελές υπάρχει στον κλιματισμό.
🖥️ Κτίρια με Server Rooms
Τα δωμάτια διακομιστών απαιτούν ισχυρή ψύξη 365 ημέρες τον χρόνο, ακόμα και μέσα στον χειμώνα. Το σύστημα Heat Recovery ρουφάει τη ζέστη από τους servers και τη χρησιμοποιεί για να ζεστάνει δωρεάν τα υπόλοιπα γραφεία τον χειμώνα!
Η Σκληρή Πραγματικότητα (Το Κόστος)
💶 Η πιο ακριβή λύση
Ένα σύστημα VRF Ανάκτησης Θερμότητας είναι μακράν η πιο ακριβή λύση κλιματισμού στην αγορά. Απαιτεί τριπλό δίκτυο χαλκοσωλήνων, δεκάδες πανάκριβα κουτιά διανομής (BC boxes) και ατελείωτες εργατοώρες από κορυφαίους μηχανολόγους και ψυκτικούς για τον σχεδιασμό και τις κολλήσεις.
📊 Η αναπόφευκτη απόσβεση
Σε μεγάλα εμπορικά κτίρια, η τεράστια εξοικονόμηση ρεύματος (λόγω της «δωρεάν» μεταφοράς ενέργειας μεταξύ δωματίων) κάνει πλήρη απόσβεση του επιπλέον κόστους συνήθως μέσα σε 3 έως 5 χρόνια. Μετά, το σύστημα αποδίδει καθαρό κέρδος κάθε μήνα.
✅ Τελική σύνοψη
Αν σχεδιάζετε ένα μεγάλο επαγγελματικό κτίριο με σύνθετες απαιτήσεις, το VRF Ανάκτησης Θερμότητας (3-Pipe) είναι η απόλυτη επιλογή. Σας χαρίζει ευτυχισμένους ενοίκους και μηδενίζει τη σπατάλη ενέργειας. Στο επόμενο άρθρο, μπαίνουμε στον κόσμο του κρυφού κλιματισμού: Κλιματισμός με Αεραγωγούς (Καναλάτα).
