🔥 Χειμώνας
Η Αντλία Θερμότητας μπαίνει σε «Λειτουργία Θέρμανσης». Στέλνει καυτό νερό (45°C) στους σωλήνες. Ολόκληρο το σπίτι ζεσταίνεται μέσω όλων των Fan Coils ταυτόχρονα.

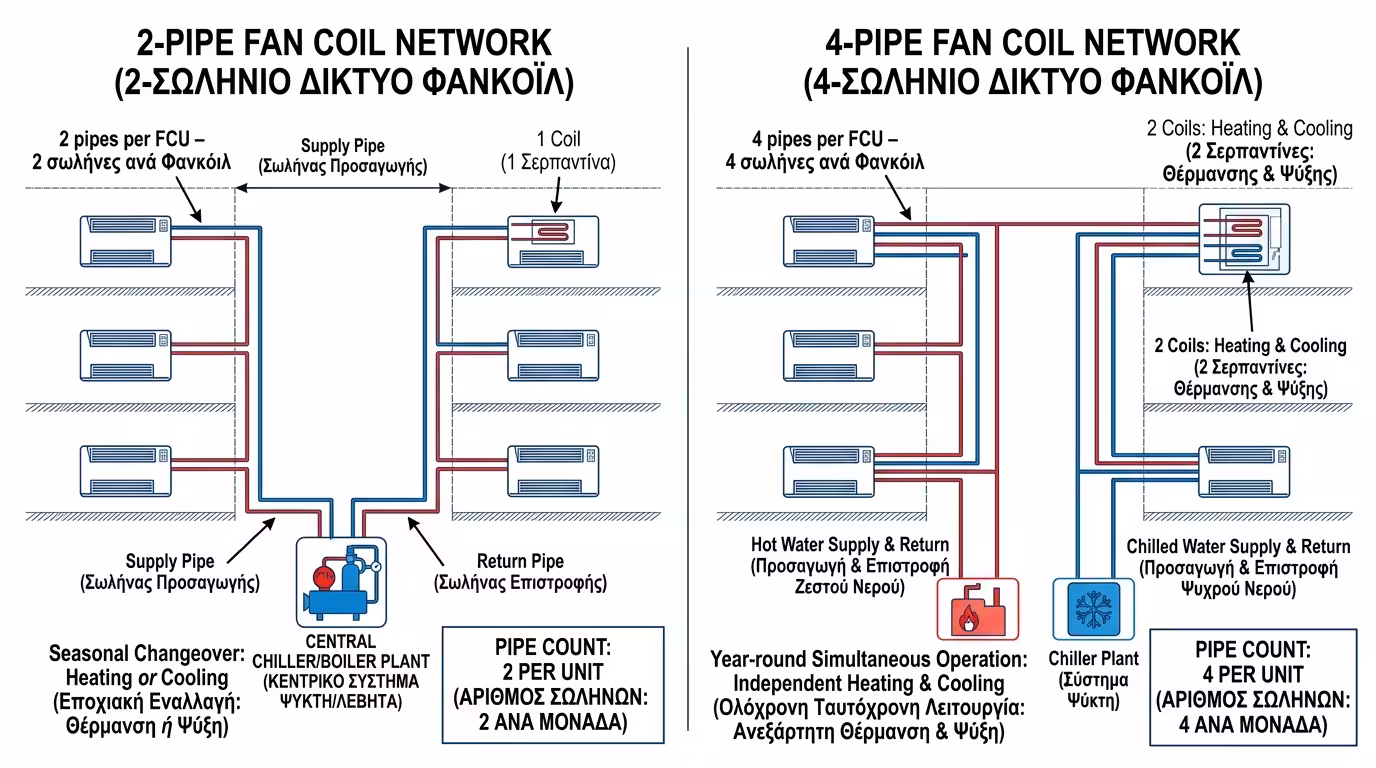

2-Σωλήνια vs 4-Σωλήνια Fan Coils: Η μαγεία της ταυτόχρονης ψύξης και θέρμανσης στο ίδιο κτίριο
Φανταστείτε ένα μεγάλο ξενοδοχείο μια ηλιόλουστη μέρα του Απριλίου. Τα δωμάτια στη νότια πλευρά «βράζουν» και οι πελάτες ανάβουν ψύξη. Ταυτόχρονα, τα δωμάτια στη βορινή πλευρά είναι παγωμένα, και οι πελάτες ανάβουν θέρμανση.
Πώς μπορεί το ίδιο κεντρικό σύστημα να στέλνει κρύο νερό στο δωμάτιο 101 και καυτό νερό στο δωμάτιο 102 την ίδια στιγμή; Η απάντηση κρύβεται στον αριθμό των σωλήνων. Όταν αγοράζετε Fan Coil, μια από τις πρώτες τεχνικές ερωτήσεις είναι: δισωλήνιο (2-pipe) ή τετρασωλήνιο (4-pipe);

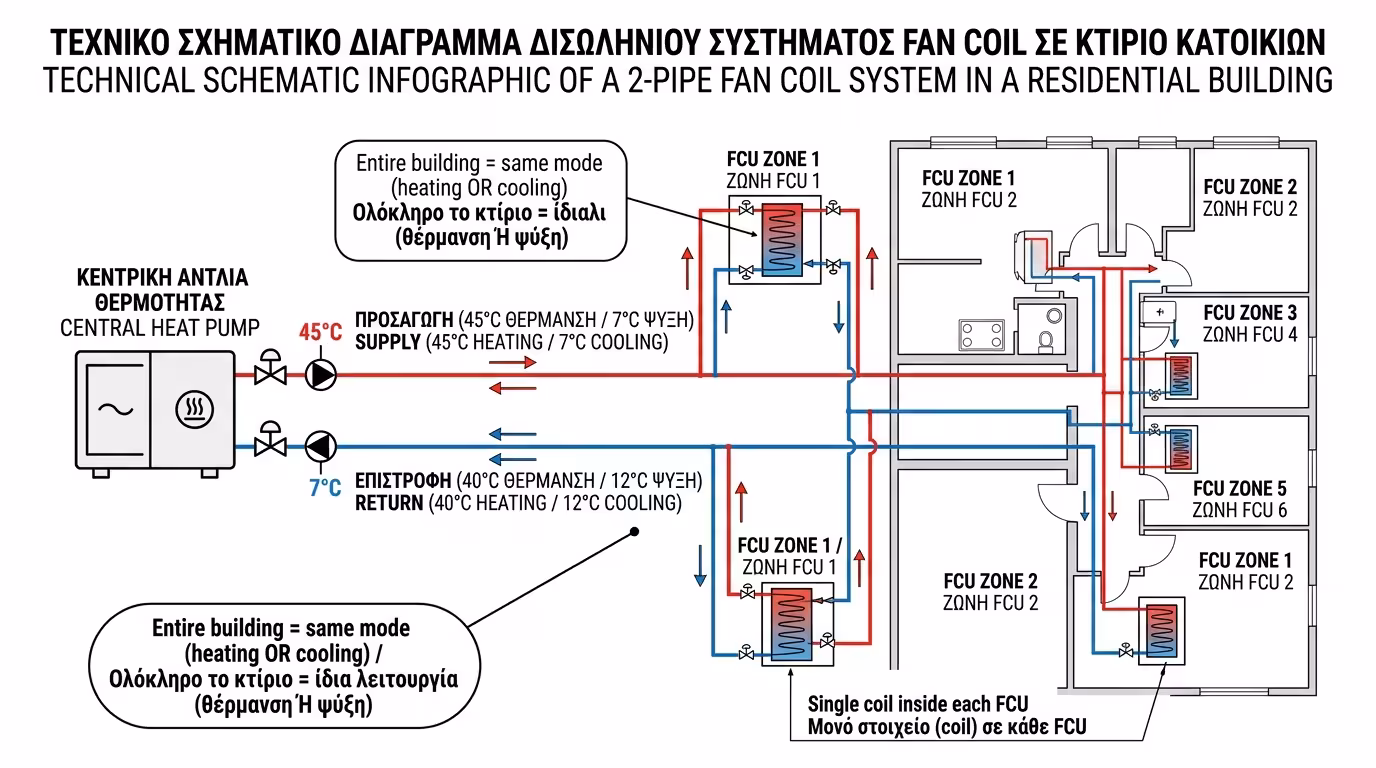

1. Τα 2-Σωλήνια Fan Coils (Ο κανόνας στις κατοικίες)
Αυτή είναι η στάνταρ επιλογή για το 99% των σπιτιών και διαμερισμάτων. Το μηχάνημα συνδέεται στο δίκτυο με δύο μόνο σωλήνες: μία Προσαγωγή (που φέρνει νερό από την Αντλία Θερμότητας) και μία Επιστροφή (που γυρίζει το νερό πίσω). Μέσα στο Fan Coil υπάρχει ένα ενιαίο στοιχείο (μια σερπαντίνα).
❄️ Καλοκαίρι
Πατάτε το κουμπί και αλλάζετε σε «Λειτουργία Ψύξης». Τώρα η Αντλία παγώνει το νερό (7°C) και στέλνει στους ίδιους ακριβώς σωλήνες. Ολόκληρο το σπίτι δροσίζεται.
✅ Πλεονεκτήματα
Απλή εγκατάσταση: μόνο 2 σωλήνες ανά Fan Coil. Χαμηλό κόστος σωλήνωσης, λιγότεροι κυκλοφορητές, μικρότερο λεβητοστάσιο. Ιδανικό για μονοκατοικίες και διαμερίσματα.
⚠️ Μειονέκτημα
Το σύστημα είναι «On/Off» εποχιακά. Δεν μπορείτε να έχετε ψύξη στο σαλόνι και θέρμανση στο υπνοδωμάτιο την ίδια μέρα. Ολόκληρο το δίκτυο έχει είτε ζεστό είτε κρύο νερό. Για μονοκατοικία, αυτό δεν είναι πρόβλημα. Για ξενοδοχείο ή νοσοκομείο - είναι καταστροφικό.

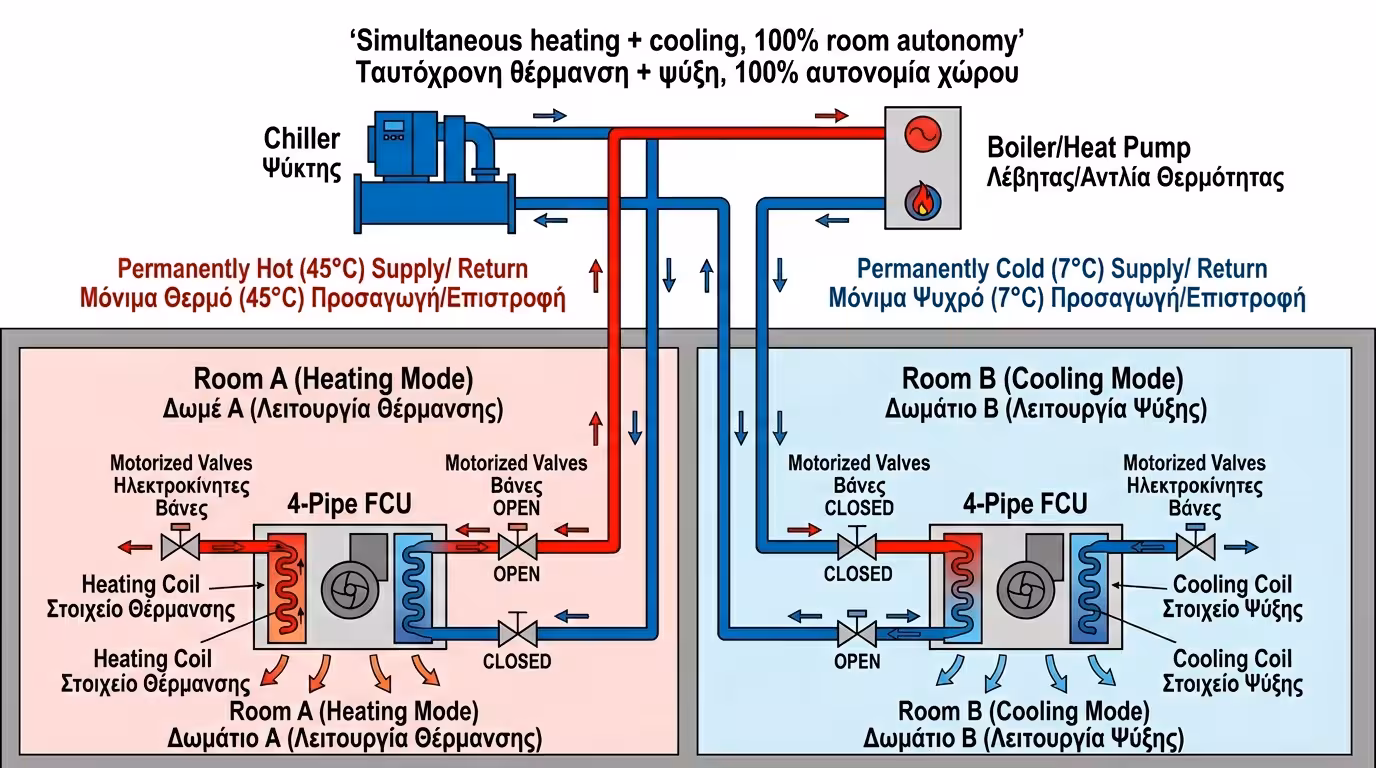

2. Τα 4-Σωλήνια Fan Coils (Η απόλυτη ανεξαρτησία)
Εδώ μπαίνουμε στην κατηγορία των μεγάλων επαγγελματικών έργων. Για να λύσουν το πρόβλημα των «ενδιάμεσων εποχών» (άνοιξη/φθινόπωρο), οι μηχανικοί σχεδίασαν σύστημα με δύο εντελώς ξεχωριστά, παράλληλα δίκτυα νερού μέσα στο κτίριο: ένα μόνιμα ζεστό και ένα μόνιμα κρύο.
🔧 4 σωλήνες ανά μονάδα
Κάθε Fan Coil συνδέεται με 4 σωλήνες: Προσαγωγή Ζεστού, Επιστροφή Ζεστού, Προσαγωγή Κρύου, Επιστροφή Κρύου. Μέσα στο μηχάνημα υπάρχουν δύο ξεχωριστές σερπαντίνες (ή μία διπλή) και δύο ηλεκτροβάνες.
🏢 Δωμάτιο Α: θέρμανση
Ο πελάτης κρυώνει και βάζει θερμοστάτη στους 26°C. Ο εγκέφαλος του Fan Coil ανοίγει τη βάνα ζεστού. Καυτό νερό γεμίζει τη «ζεστή» σερπαντίνα, ο ανεμιστήρας φυσάει, το δωμάτιο ζεσταίνεται.
🏢 Δωμάτιο Β: ψύξη
Ταυτόχρονα, ο πελάτης στο διπλανό δωμάτιο ζεσταίνεται. Το Fan Coil κρατά τη ζεστή βάνα κλειστή, ανοίγει τη βάνα κρύου. Παγωμένο νερό γεμίζει την «κρύα» σερπαντίνα - δροσιά!
🔄 Μηδενική ανάμειξη
Κανένα από τα δύο νερά δεν ανακατεύεται με το άλλο. Τα κυκλώματα είναι απόλυτα ανεξάρτητα. Κάθε δωμάτιο έχει 100% αυτονομία - θέρμανση ή ψύξη οποιαδήποτε μέρα του χρόνου.

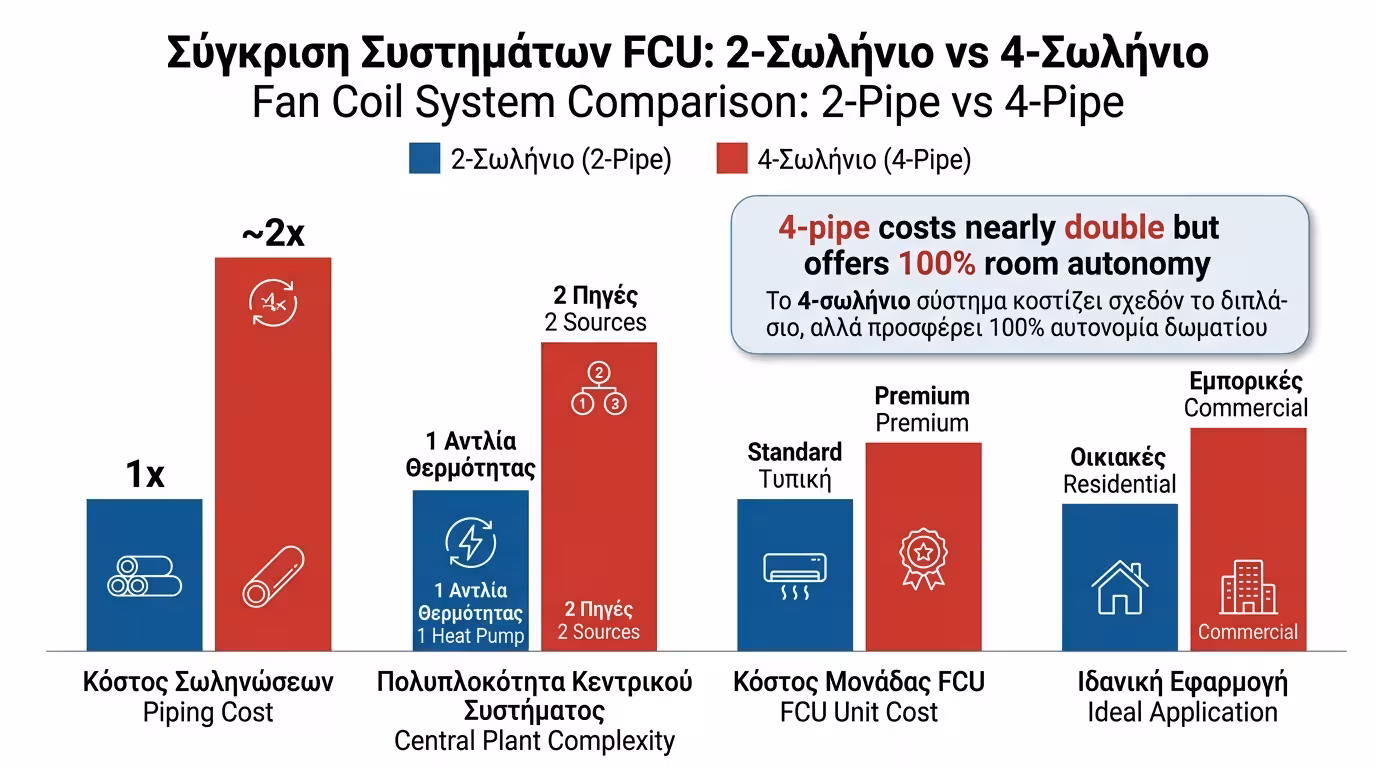

3. Κόστος και πολυπλοκότητα: Η ελευθερία έχει τίμημα
Η ελευθερία της ταυτόχρονης ψύξης/θέρμανσης κοστίζει. Ένα 4-σωλήνιο σύστημα κοστίζει σχεδόν τα διπλάσια σε κατασκευή σε σχέση με ένα 2-σωλήνιο.
📏 Διπλάσιες σωληνώσεις
Απαιτούνται διπλάσια χιλιόμετρα σωλήνων μέσα στο κτίριο. Κάθε Fan Coil χρειάζεται 4 σωλήνες αντί για 2, δηλαδή διπλάσιες τρύπες στους τοίχους, διπλάσιες μονώσεις, διπλάσιοι κυκλοφορητές.
🏗️ Διπλός κεντρικός εξοπλισμός
Χρειάζεστε δύο πηγές ενέργειας: μία για θέρμανση (λέβητας ή αντλία θερμότητας) και μία για ψύξη (chiller ή αντλία ψύξης). Εναλλακτικά, υπερσύγχρονες 4-σωλήνιες Αντλίες Θερμότητας με ανάκτηση θερμότητας.
💲 Ακριβότερα Fan Coils
Τα 4-σωλήνια μηχανήματα είναι μεγαλύτερα και ακριβότερα λόγω διπλών στοιχείων, διπλών βαλβίδων και πιο σύνθετης ηλεκτρονικής ρύθμισης (2 θερμοστάτες ανά δωμάτιο).
🏥 Πού χρειάζονται
Τα 4-σωλήνια δεν προτείνονται για κατοικίες. Χρησιμοποιούνται σε κτίρια γραφείων (servers που βγάζουν ζέστη χειμώνα), μεγάλα ξενοδοχεία, νοσοκομεία, και κτίρια μικτής χρήσης.
4. Σύνοψη: Ποιο σύστημα να επιλέξετε
Αν χτίζετε το σπίτι σας, το 2-σωλήνιο Fan Coil είναι ο πιστός σύμμαχος που θα σας καλύψει άριστα. Απλά, ανοιξιάτικα ή φθινοπωρινά, θα πρέπει να αποφασίσετε πότε το σπίτι «αλλάζει εποχή». Τα 4-σωλήνια παραμένουν η «Rolls Royce» του επαγγελματικού κλιματισμού.
🏠 Σπίτι = 2-σωλήνια
Απλή, αξιόπιστη, οικονομική λύση. Μία Αντλία Θερμότητας, 2 σωλήνες ανά Fan Coil, μηδενική πολυπλοκότητα. Η αλλαγή θέρμανσης/ψύξης γίνεται εποχιακά με ένα κουμπί.
🏢 Επαγγελματικό = 4-σωλήνια
100% αυτονομία ανά δωμάτιο. Ιδανικό για κτίρια όπου κάθε χώρος έχει διαφορετικές ανάγκες (ξενοδοχεία, γραφεία, νοσοκομεία). Κόστος κατασκευής σχεδόν διπλάσιο.
⚙️ Σύγχρονες λύσεις
Οι νέες Αντλίες Θερμότητας 4-σωλήνιων (με ανάκτηση θερμότητας) μπορούν να παράγουν ταυτόχρονα ζεστό και κρύο νερό. Αποδοτικότητα COP > 5 καθώς η ζέστη που αφαιρείται από ένα δωμάτιο δίνεται σε άλλο!
🔮 Τι ακολουθεί
Στην καλοκαιρινή λειτουργία, το παγωμένο νερό δημιουργεί ένα φυσικό φαινόμενο - το μηχάνημα αρχίζει να στάζει! Αν δεν φύγει σωστά, η γυψοσανίδα θα φουσκώσει ή θα μυρίσει. Στο επόμενο άρθρο: αποχέτευση συμπυκνωμάτων.
⚙️ Για κατοικία: 2-σωλήνια = απλότητα και οικονομία. Για μεγάλα κτίρια: 4-σωλήνια = 100% αυτονομία θέρμανσης/ψύξης ανά δωμάτιο, αλλά διπλάσιο κόστος εγκατάστασης.
