📐 Ιδανική κλίση
Ο σωλήνας πρέπει να κατεβαίνει τουλάχιστον 1-2 cm ανά μέτρο μήκους (κλίση 1-2%). Αυτό εξασφαλίζει σταθερή ροή χωρίς λίμνασμα. Σε μεγάλες αποστάσεις (>5 m), προτιμήστε σωλήνα μεγαλύτερης διαμέτρου (Ø 25 mm αντί Ø 20 mm).
Αποχέτευση Συμπυκνωμάτων Fan Coils: Σωστή κλίση, σιφώνια για τις οσμές και αντλίες
Όταν το Fan Coil δουλεύει στο κρύο το καλοκαίρι, παράγει νερό - πολύ νερό. Αν δεν απομακρυνθεί σωστά, θα ξεχειλίσει και θα καταστρέψει τη γυψοσανίδα ή το παρκέ σας. Και το χειρότερο; Αν ο υδραυλικός συνδέσει την αποχέτευση λάθος, το μηχάνημα θα φυσάει μέσα στο δωμάτιο μυρωδιά βόθρου!
Όπως εξηγήσαμε στο άρθρο για το Σημείο Δρόσου, ο ζεστός υγρός αέρας υγροποιείται πάνω στο παγωμένο στοιχείο (7°C). Τα συμπυκνώματα στάζουν σε ειδικό «λεκανάκι συλλογής» (drain pan). Από εκεί ξεκινά ένας σωλήνας που πρέπει να τα διώξει - τηρώντας 3 χρυσούς κανόνες.

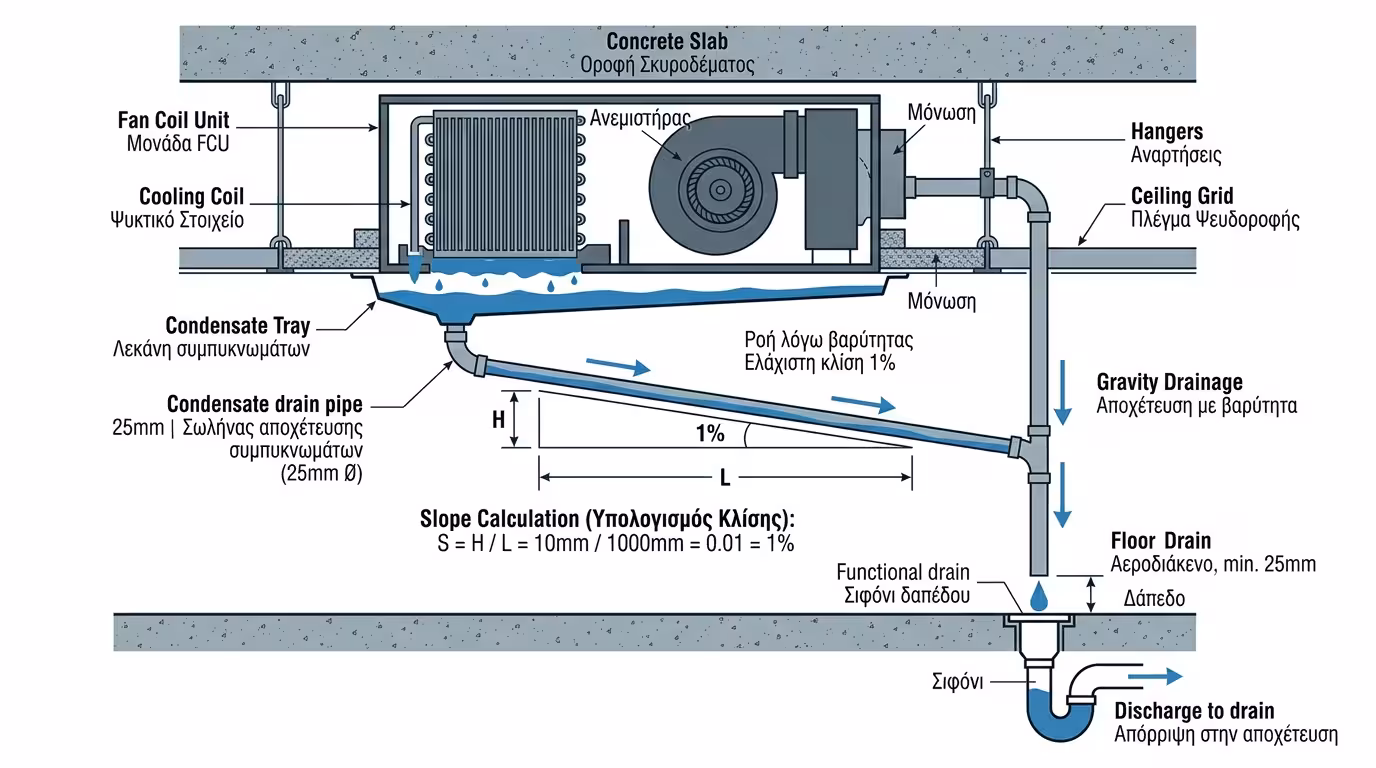

1. Ο Κανόνας της Βαρύτητας (Η Κλίση)
Το νερό δεν πάει ποτέ προς τα πάνω από μόνο του. Για να αδειάσει το λεκανάκι φυσιολογικά (με φυσική ροή), ο σωλήνας αποχέτευσης πρέπει να έχει σταθερή, κατηφορική κλίση σε όλο του το μήκος, μέχρι να συναντήσει το κεντρικό δίκτυο ή το λούκι του μπαλκονιού.
⚠️ Το θανάσιμο λάθος: «Κοιλιές»
Αν ο σωλήνας κάνει «κοιλιά» στην ψευδοροφή, το νερό λιμνάζει. Σε λίγες εβδομάδες, αυτή η λιμνούλα γεμίζει μούχλα και γλίτσα (άλγη) που βουλώνει τον σωλήνα. Αποτέλεσμα: ξεχείλισμα, στάξιμο νερού στο ταβάνι.
🔩 Στηρίξεις
Ο σωλήνας πρέπει να στηρίζεται κάθε 50-80 cm με σφιγκτήρες (clamps). Χωρίς σωστή στήριξη, με τον χρόνο κάμπτεται και δημιουργεί ανεπιθύμητες «κοιλιές». Η μόνωση πάνω στον σωλήνα εμποδίζει την εφίδρωση εξωτερικά.
🧹 Καθαρισμός
Μία φορά τον χρόνο, πριν ξεκινήσει η ψύξη, ρίξτε νερό στο λεκανάκι για να ελέγξετε ότι η ροή είναι ελεύθερη. Χρησιμοποιήστε ταμπλέτες ή υγρό απολύμανσης στο drain pan για να αποτρέψετε μούχλα.

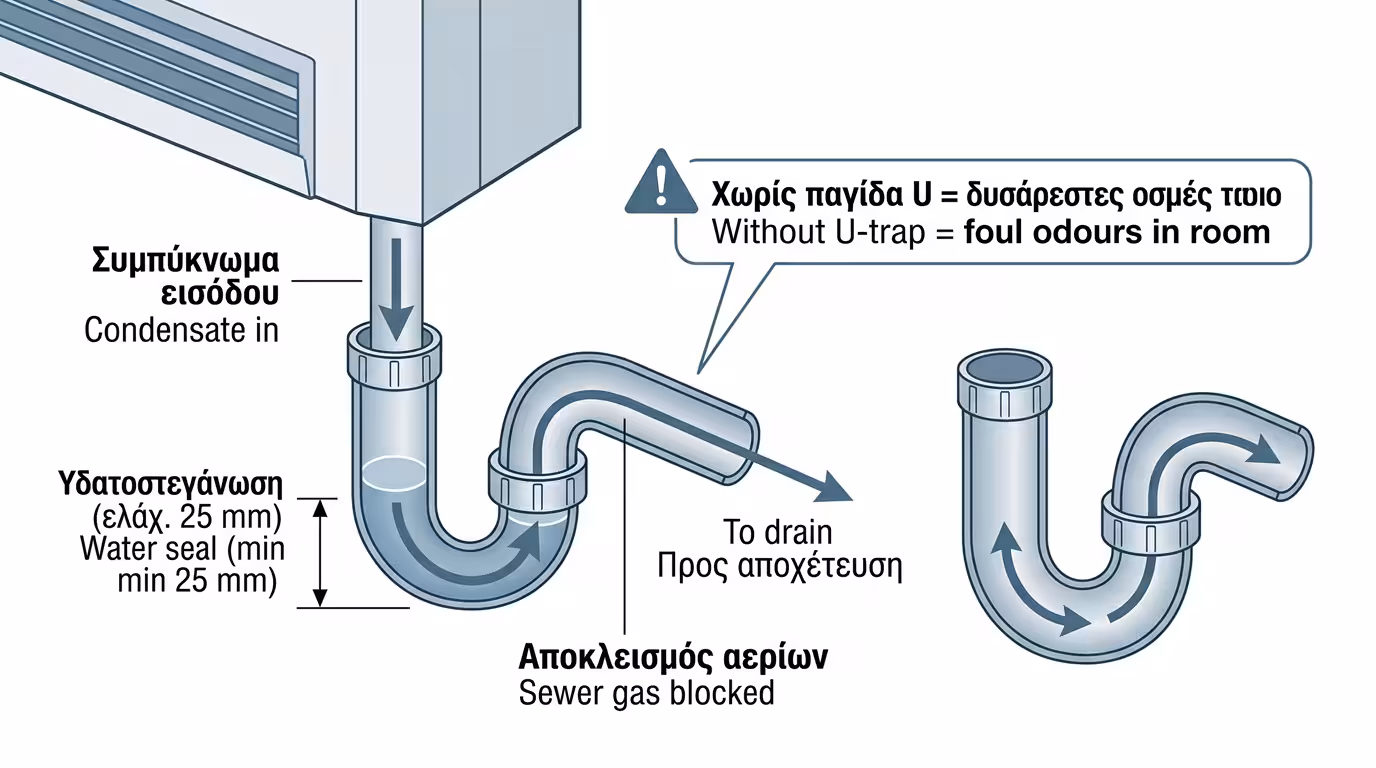

2. Το Σιφώνι (U-Trap): Ο φύλακας των οσμών
Αυτό είναι ίσως το πιο συχνό και εγκληματικό λάθος στις εγκαταστάσεις κλιματισμού. Πολλοί υδραυλικοί συνδέουν τον σωλήνα του Fan Coil κατευθείαν στο κεντρικό δίκτυο αποχέτευσης (εκεί που καταλήγουν τα νερά του νιπτήρα ή της λεκάνης) - χωρίς σιφώνι.
💨 Τι συμβαίνει χωρίς σιφώνι
Το Fan Coil έχει ισχυρό ανεμιστήρα που ρουφάει αέρα. Αν ο σωλήνας αποχέτευσης ενώνεται κατευθείαν με τον βόθρο, το Fan Coil θα ρουφήξει τα αέρια του βόθρου και θα τα φυσήξει στο σαλόνι σας. Η μυρωδιά είναι ανυπόφορη.
🔄 Πώς λειτουργεί το U-Trap
Τοποθετείται ΥΠΟΧΡΕΩΤΙΚΑ στην έξοδο του μηχανήματος. Σχήμα «U» - εγκλωβίζει μόνιμα λίγο νερό, το οποίο λειτουργεί σαν «τάπα» (υδατοφράκτης). Το νερό περνά, αλλά αέρια και οσμές δεν μπορούν να περάσουν μέσα από αυτό.
📏 Σωστό βάθος σιφωνιού
Το βάθος του U πρέπει να είναι τουλάχιστον 50 mm. Σε Fan Coils υψηλής πίεσης (ducted), χρειάζεται ακόμα βαθύτερο σιφώνι - 75-100 mm - για να αντέξει στην αρνητική πίεση που δημιουργεί ο ανεμιστήρας.
💡 Εποχιακή συμβουλή
Την άνοιξη, πριν ανάψετε ψύξη για πρώτη φορά, ρίξτε ένα ποτήρι νερό στο λεκανάκι. Τον χειμώνα, το νερό στο σιφώνι μπορεί να εξατμιστεί - αν δεν το γεμίσετε, θα μυρίσει με την πρώτη εκκίνηση.

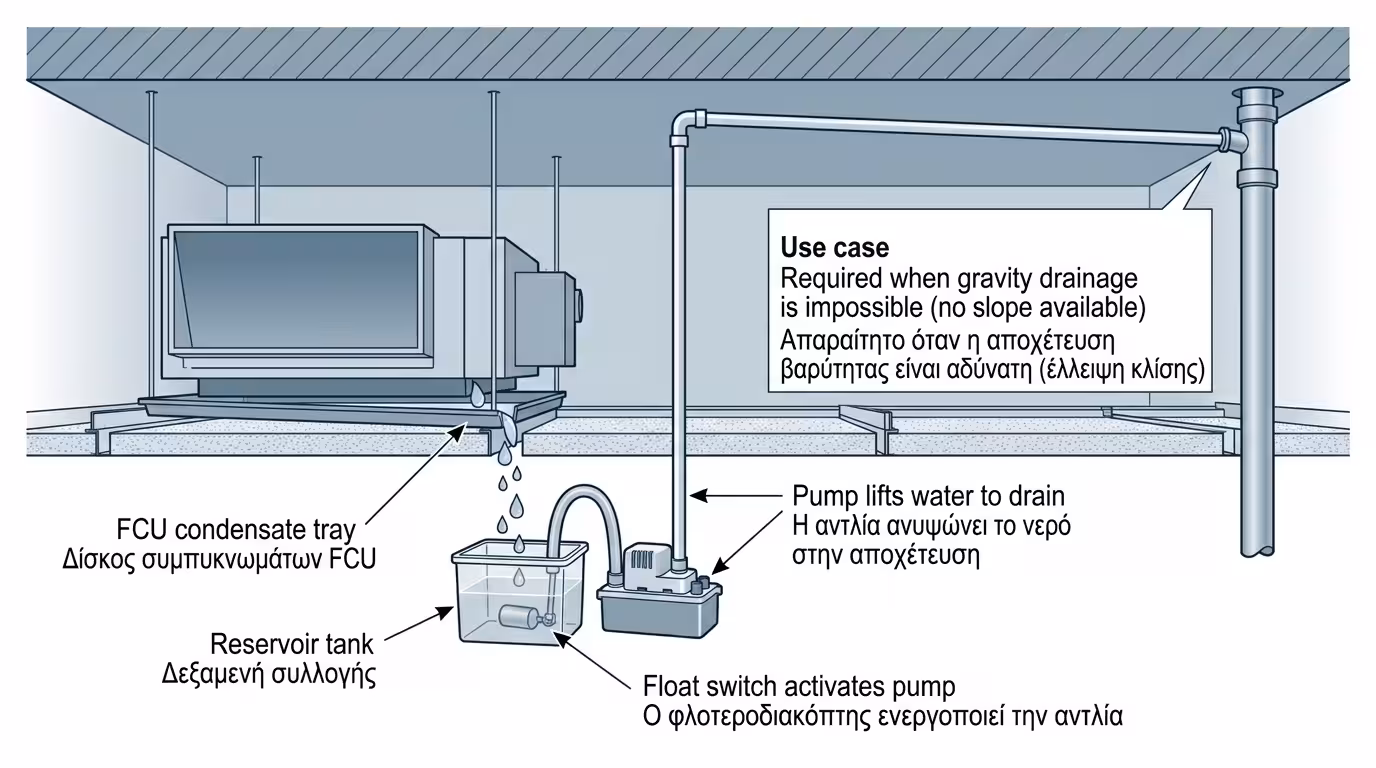

3. Αντλίες Συμπυκνωμάτων (Όταν η βαρύτητα δεν βοηθάει)
Τι γίνεται αν το Fan Coil βρίσκεται πιο χαμηλά από τον σωλήνα αποχέτευσης; Ή αν η απόσταση μέχρι τον τοίχο είναι 10 μέτρα και δεν υπάρχει αρκετό ύψος για σωστή κλίση; Εκεί η φυσική ροή ακυρώνεται και χρησιμοποιούμε μια Αντλία Συμπυκνωμάτων (Condensate Pump).
📦 Μέγεθος & τοποθέτηση
Ένα μικρό ηλεκτρικό κουτάκι σε μέγεθος πακέτου τσιγάρων ή λίγο μεγαλύτερο. Τοποθετείται μέσα ή δίπλα στο Fan Coil, στο drain pan ή σε ξεχωριστή θέση μέσα στην ψευδοροφή.
⚙️ Πώς λειτουργεί
Το νερό στάζει στη μικρή δεξαμενή. Μόλις ανέβει, ένα φλοτέρ δίνει εντολή στο μοτέρ. Η αντλία «πυροβολεί» το νερό με πίεση προς τα πάνω - έως 10 μέτρα ψηλά - στέλνοντάς το στο δίκτυο αποχέτευσης.
🔔 Ασφάλεια υπερχείλισης
Οι σύγχρονες αντλίες έχουν 2ο φλοτέρ ασφαλείας: αν η κύρια αντλία χαλάσει και το νερό ανέβει πάνω από το όριο, σβήνει αυτόματα το Fan Coil ολόκληρο, αποτρέποντας πλημμύρα.
⚠️ Μειονέκτημα: θόρυβος
Οι αντλίες κάνουν ένα χαρακτηριστικό βουητό τα λίγα δευτερόλεπτα που λειτουργούν. Σε ήσυχο υπνοδωμάτιο, μπορεί να σας ξυπνήσει. Γι' αυτό ο μηχανικός προτιμά πάντα φυσική ροή, κρατώντας την αντλία ως ύστατη επιλογή.

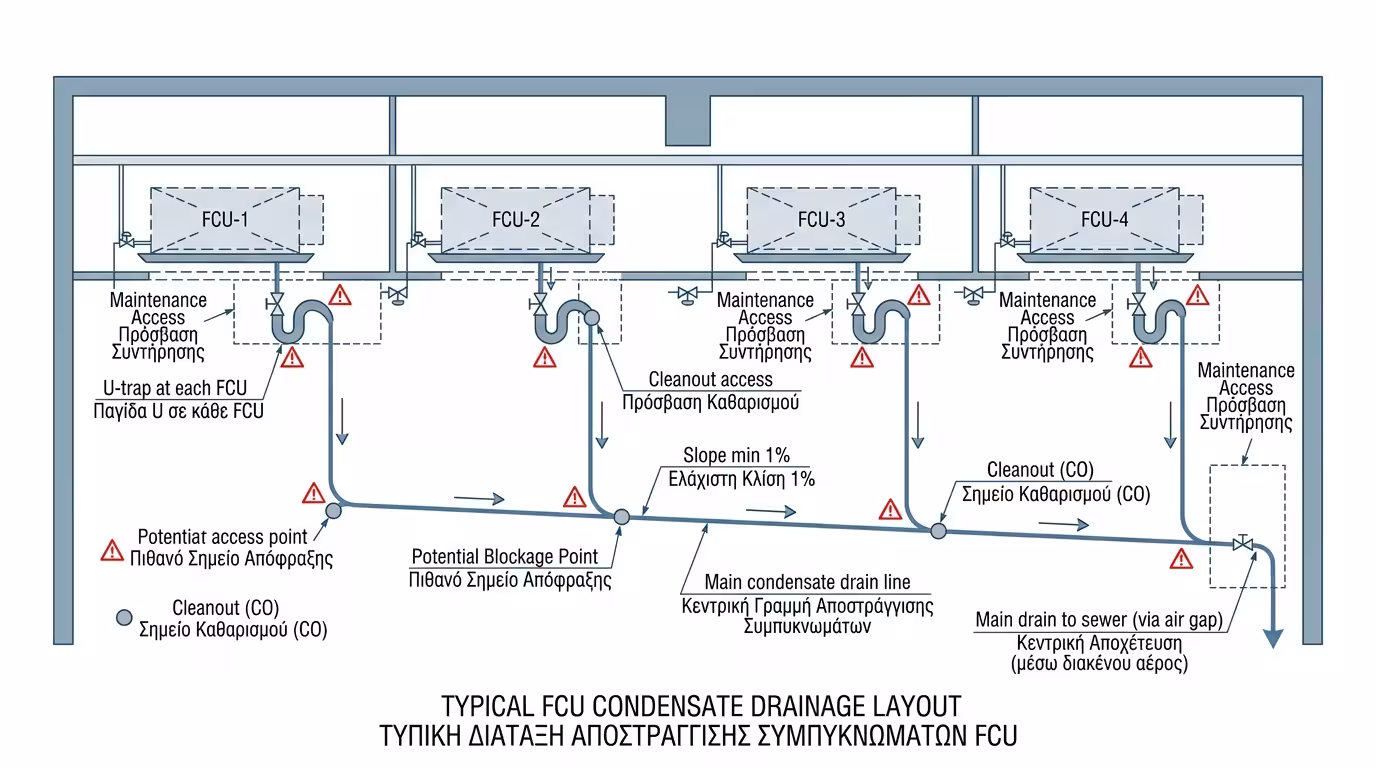

4. Σύνοψη: Η αποχέτευση δεν είναι «απλά μια σωλήνα»
Η αποχέτευση των Fan Coils δεν είναι μια απλή σωλήνα που πετάμε στον δρόμο. Ένα ξεχασμένο σιφώνι κάνει το σπίτι να μυρίζει ανυπόφορα. Μια λάθος κλίση καταστρέφει γυψοσανίδα και παρκέ. Απαιτήστε τα σωστά!
1️⃣ Κλίση 1-2%
Σταθερή κατηφόρα χωρίς «κοιλιές». Στηρίξεις κάθε 50-80 cm. Μόνωση σωλήνα για αποφυγή εξωτερικής εφίδρωσης. Μεγαλύτερη διάμετρος σε αποστάσεις > 5 m.
2️⃣ Σιφώνι (U-Trap)
ΥΠΟΧΡΕΩΤΙΚΟ σε κάθε σύνδεση Fan Coil με αποχέτευση. Βάθος ≥ 50 mm (75-100 mm σε ducted μηχανήματα). Γεμίστε με νερό πριν την πρώτη εκκίνηση κάθε καλοκαίρι.
3️⃣ Αντλία συμπυκνωμάτων
Ύστατη λύση όταν δεν υπάρχει φυσική κλίση. Ανεβάζει νερό έως 10 m. Προτιμήστε μοντέλα με 2ο φλοτέρ ασφαλείας και χαμηλό θόρυβο (< 25 dB).
🔮 Τι ακολουθεί
Μιλώντας για θορύβους: ο ανεμιστήρας του Fan Coil μπορεί να είναι ακόμα πιο εκνευριστικός. Στο επόμενο άρθρο: πώς διαβάζουμε σωστά τα decibel στα φυλλάδια και γιατί μόνο το «Low Speed» μετράει.
💧 Σιφώνι + σωστή κλίση + ετήσιος έλεγχος = μηδενικές μυρωδιές, μηδενικές πλημμύρες. Απαιτήστε τα πριν κλείσει η ψευδοροφή!
