Όταν κοιτάζετε μια φωτογραφία μιας στρωμένης ενδοδαπέδιας (πριν πέσει το τσιμέντο), βλέπετε χιλιόμετρα πλαστικού σωλήνα στρωμένα σαν λαβύρινθο. Το πόσο κοντά ή πόσο μακριά είναι η μία γραμμή του σωλήνα από την άλλη, δεν είναι καθόλου τυχαίο. Ονομάζεται Βήμα Σωλήνωσης (Pipe Pitch) και είναι η απόφαση που θα κρίνει αν το σπίτι σας θα ζεσταθεί ή αν η Αντλία Θερμότητας θα καίει τα άντερά της.
Φανταστείτε τον σωλήνα σαν ένα καλοριφέρ που το έχουμε ξετυλίξει στο πάτωμα. Όσο πιο πολύ σωλήνα «στριμώξουμε» μέσα σε ένα τετραγωνικό μέτρο, τόσο μεγαλύτερη θερμική ισχύ (Watt) θα πάρουμε. Η απόσταση μεταξύ των σωλήνων καθορίζει τα πάντα.

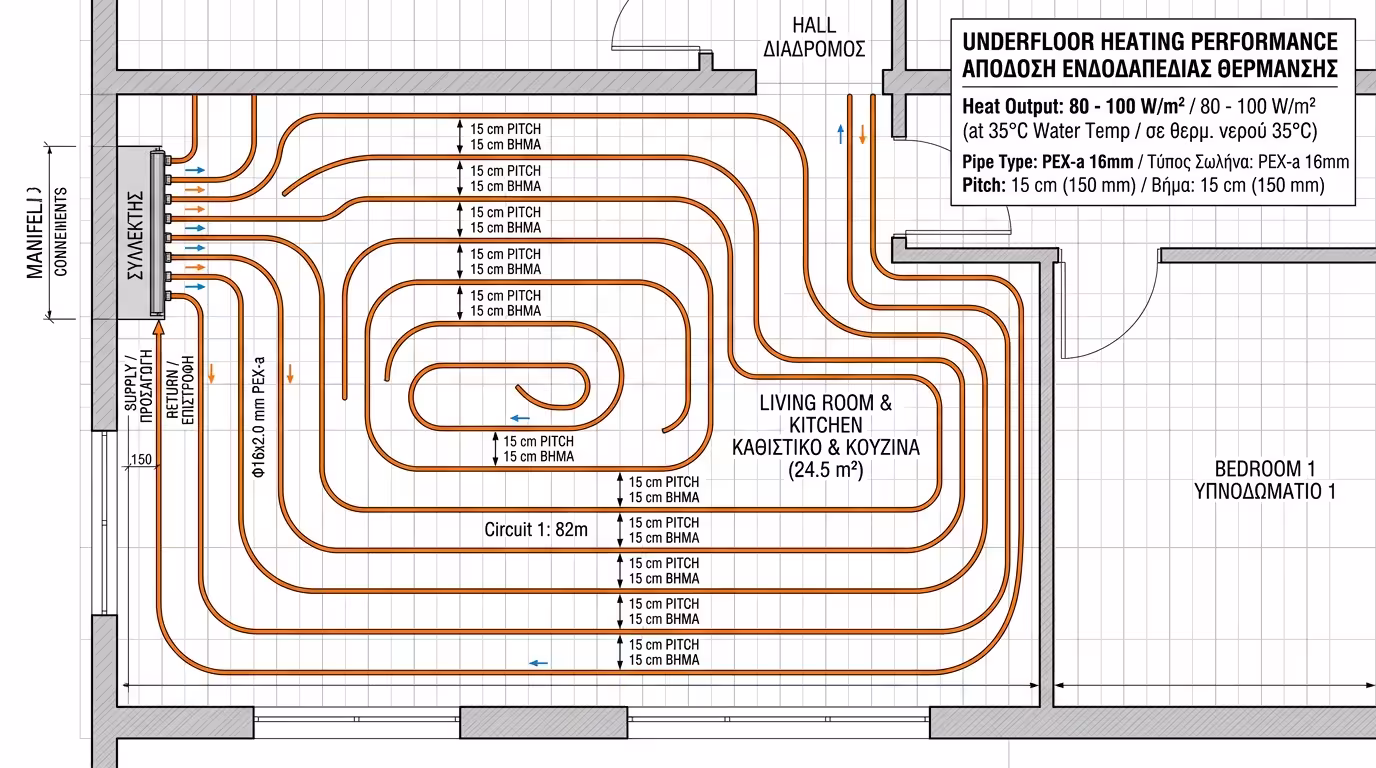

Στα περισσότερα σύγχρονα, καλά μονωμένα σπίτια, το τυπικό βήμα σωλήνωσης στα σαλόνια και τα υπνοδωμάτια είναι τα 15 εκατοστά. Χρησιμοποιούμε περίπου 6,5 μέτρα σωλήνα για κάθε 1 τετραγωνικό μέτρο δαπέδου.
Είναι η τέλεια χρυσή τομή. Δίνει επαρκέστατη ζέστη (περίπου 60-80 Watt/τ.μ.), εξασφαλίζει ότι το πάτωμα θα έχει ομοιόμορφη θερμοκρασία (χωρίς κρύες λωρίδες) και δεν δημιουργεί τεράστια τριβή (πτώση πίεσης) στον κυκλοφορητή του μηχανήματος.
Αν το σαλόνι σας είναι 30 τ.μ. με βήμα 15 cm, θα χρειαστείτε περίπου 195 μέτρα σωλήνα - μόνο για αυτόν τον χώρο! Γι' αυτό η ενδοδαπέδια χρειάζεται προσεκτική μελέτη, ώστε κάθε κύκλωμα να μην υπερβαίνει τα 80-100 μέτρα.
Με βήμα 15 cm, η διαφορά θερμοκρασίας ανάμεσα στο σημείο πάνω από τον σωλήνα και στο μέσο ανάμεσα σε δύο σωλήνες είναι κάτω από 2°C - πρακτικά δεν τη νιώθετε ξυπόλητοι.
Σαλόνια, υπνοδωμάτια, τραπεζαρίες, γραφεία - οποιοσδήποτε χώρος κατοικίας ή εργασίας με κανονικές θερμικές απαιτήσεις (μέχρι 80 Watt/τ.μ.) και σωστή εξωτερική μόνωση.
Η πύκνωση του σωλήνα στα 10 εκατοστά (περίπου 10 μέτρα σωλήνα ανά τ.μ.) είναι η απόλυτη τάση της σύγχρονης μηχανολογίας. Επιβάλλεται σε δύο συγκεκριμένες περιπτώσεις.
Η Αντλία Θερμότητας έχει την καλύτερη απόδοση (καίει το λιγότερο ρεύμα) όταν ζεσταίνει το νερό σε πολύ χαμηλές θερμοκρασίες (30°C με 35°C). Όμως, αν το νερό είναι τόσο χλιαρό, για να ζεστάνουμε το δωμάτιο χρειαζόμαστε πολύ μεγαλύτερη επιφάνεια εκπομπής.
Βάζοντας τους σωλήνες πιο πυκνά (ανά 10 cm), πολλαπλασιάζουμε τη θερμική ισχύ του πατώματος, επιτρέποντας στην Αντλία να δουλεύει στο ρελαντί. Αποτέλεσμα: τεράστια οικονομία ρεύματος σε ετήσια βάση.
Στο μπάνιο θέλουμε πολλή ζέστη (24°C), αλλά έχουμε ελάχιστο ελεύθερο πάτωμα (η μπανιέρα, ο νιπτήρας και η λεκάνη καταλαμβάνουν χώρο, και από κάτω τους ΔΕΝ περνάμε σωλήνες).
Για να βγάλουμε τη ζέστη που λείπει από τα 1-2 ελεύθερα τετραγωνικά που μένουν στο μπάνιο, στρώνουμε τον σωλήνα υπερ-πυκνά στα 10 cm (ή προσθέτουμε και μια θερμαινόμενη πετσετοκρεμάστρα).
Αν δείτε μάστορα να στρώνει ενδοδαπέδια ανά 20 ή 30 εκατοστά σε κατοικία, μάλλον έχει μείνει σε άλλη δεκαετία. Και η Περιμετρική Ζώνη μπροστά στα τζάμια; Εκεί κρύβεται η μαεστρία του καλού εγκαταστάτη.
Παλαιότερα, με λέβητες πετρελαίου, έστελναν στην ενδοδαπέδια νερό 45°C - 50°C. Επειδή το νερό έκαιγε, έβαζαν τον σωλήνα αραιά για να μην σκάσει το τσιμέντο. Σήμερα, το αραιό βήμα (>20 cm) χρησιμοποιείται μόνο σε βιομηχανικούς χώρους, αποθήκες, γκαράζ ή θερμοκήπια.
Φανταστείτε μια τεράστια τζαμαρία. Ο αέρας δίπλα στο τζάμι παγώνει, γίνεται βαρύς και «κατρακυλάει» προς το πάτωμα, δημιουργώντας ένα παγωμένο ρεύμα στα πόδια σας (cold downdraft). Αυτό κάνει το δωμάτιο δυσάρεστα κρύο στην περιμετρική ζώνη.
Στο πρώτο 1 μέτρο πατώματος μπροστά από τη μεγάλη τζαμαρία ή τον βορινό εξωτερικό τοίχο, ο μηχανικός δίνει εντολή για «πύκνωση». Αν το σαλόνι έχει βήμα 15 cm, σε εκείνο το 1 μέτρο ο σωλήνας στρώνεται στα 5 ή 10 εκατοστά.
Το πάτωμα μπροστά στην μπαλκονόπορτα γίνεται αισθητά πιο ζεστό (εκπέμπει περισσότερα Watt). Δημιουργεί μια αόρατη, καυτή «κουρτίνα» αέρα που ανεβαίνει προς τα πάνω, εξουδετερώνοντας το κρύο του τζαμιού πριν καν αυτό μπει στο δωμάτιο!
Το βήμα σωλήνωσης είναι το «γκαζάκι» της ενδοδαπέδιας σας. Μικρότερο βήμα (πιο πυκνό) σημαίνει χαμηλότερες θερμοκρασίες νερού, τεράστια οικονομία ρεύματος στην Αντλία Θερμότητας και απόλυτη θερμική άνεση.
Με βήμα 10 cm και θερμοκρασία νερού 35°C, η ισχύς ανά τ.μ. φτάνει περίπου 100-120 Watt. Ιδανικό για Αντλίες Θερμότητας, μπάνια και χώρους με μεγάλες θερμικές απώλειες.
Με βήμα 15 cm και θερμοκρασία νερού 35°C, η ισχύς είναι περίπου 60-80 Watt/τ.μ. Ο χρυσός κανόνας για σαλόνια, υπνοδωμάτια και γραφεία σε καλά μονωμένα σπίτια.
Με βήμα 20 cm η ισχύς πέφτει στα 40-50 Watt/τ.μ. Ανεπαρκές για κατοικίες. Κατάλληλο μόνο για βιομηχανικούς χώρους, αποθήκες ή θερμοκήπια.
Μην δεχτείτε «εκπτώσεις» στα μέτρα του σωλήνα κατά την κατασκευή, γιατί θα τις πληρώνετε μια ζωή στους λογαριασμούς ρεύματος. Ο σωλήνας είναι φθηνός - η ενέργεια που σπαταλάτε με αραιό βήμα, ακριβή!
