🔴 Χαλκοσωλήνες Αντλίας Θερμότητας
Οι σωλήνες ψυκτικού που συνδέουν την εξωτερική μονάδα με την εσωτερική μονάδα ή το υδρόστρωμα (hydro-kit) πρέπει να διαπεράσουν τον εξωτερικό τοίχο.
Διελεύσεις Σωληνώσεων & Blower Door Test: Πώς οι τρύπες των υδραυλικών καταστρέφουν τα Παθητικά Κτίρια
Στη σύγχρονη δόμηση, και ειδικά στα σπίτια χαμηλής ενεργειακής κατανάλωσης (nZEB) ή στα Παθητικά Κτίρια (Passive Houses), η θερμομόνωση δεν αρκεί. Το κτίριο πρέπει να είναι απολύτως αεροστεγές. Δεν επιτρέπεται να μπαίνει κρύος αέρας από χαραμάδες τον χειμώνα, ούτε να δραπετεύει η δροσιά του κλιματιστικού το καλοκαίρι.
Για να πιστοποιηθεί ότι ένα σπίτι είναι όντως αεροστεγές, οι μηχανικοί υποβάλλουν την κατασκευή στην απόλυτη δοκιμασία: Το Blower Door Test.
Και κάπου εδώ ξεκινάει ο εφιάλτης κάθε κατασκευαστή. Το σπίτι μπορεί να έχει τα καλύτερα κουφώματα της αγοράς, αλλά το τεστ να αποτυγχάνει παταγωδώς. Ο ένοχος; Οι δεκάδες τρύπες που άνοιξαν οι υδραυλικοί και οι ψυκτικοί για να περάσουν τις σωληνώσεις τους.

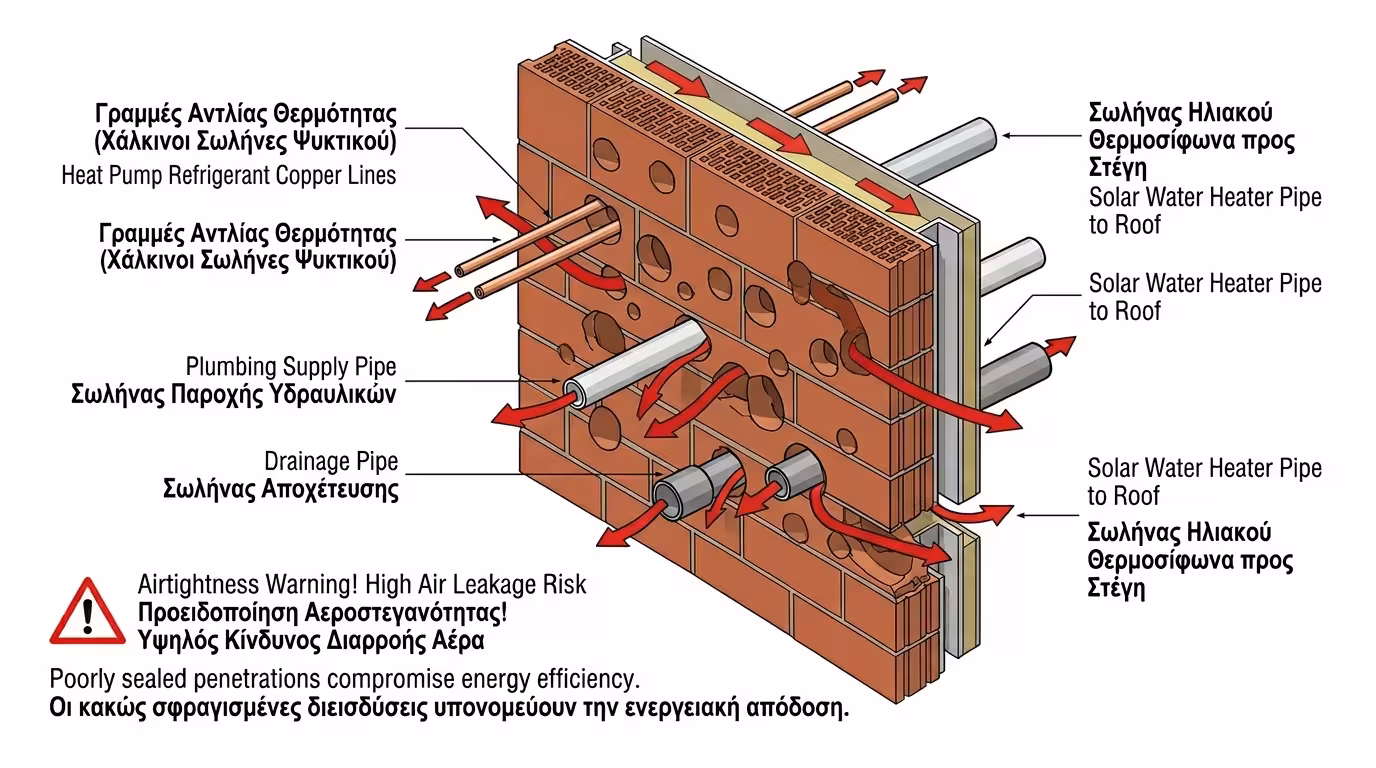

1. Το «Ελβετικό Τυρί» της Οικοδομής
Φανταστείτε το κέλυφος του σπιτιού σας (τους εξωτερικούς τοίχους και τη στέγη) σαν ένα αδιάβροχο μπουφάν. Για να λειτουργήσει το σπίτι, πρέπει να περάσουν μέσα από αυτό μια σειρά από δίκτυα.
🔵 Σωλήνες ύδρευσης & αποχέτευσης
Η εξωτερική βρύση του μπαλκονιού, οι σωλήνες αποχέτευσης και εξαερισμού, τα δίκτυα του ηλιακού θερμοσίφωνα στην ταράτσα - όλα αυτά «σκίζουν» το αδιάβροχο μπουφάν κάθε φορά.
💨 Το αποτέλεσμα
Κάθε φορά που ο μάστορας παίρνει το κομπρεσέρ και τρυπάει τον εξωτερικό τοίχο, το «αδιάβροχο μπουφάν» σκίζεται. Αν αυτές οι τρύπες δεν σφραγιστούν με χειρουργική ακρίβεια, η ενεργειακή απόδοση κατακρημνίζεται.

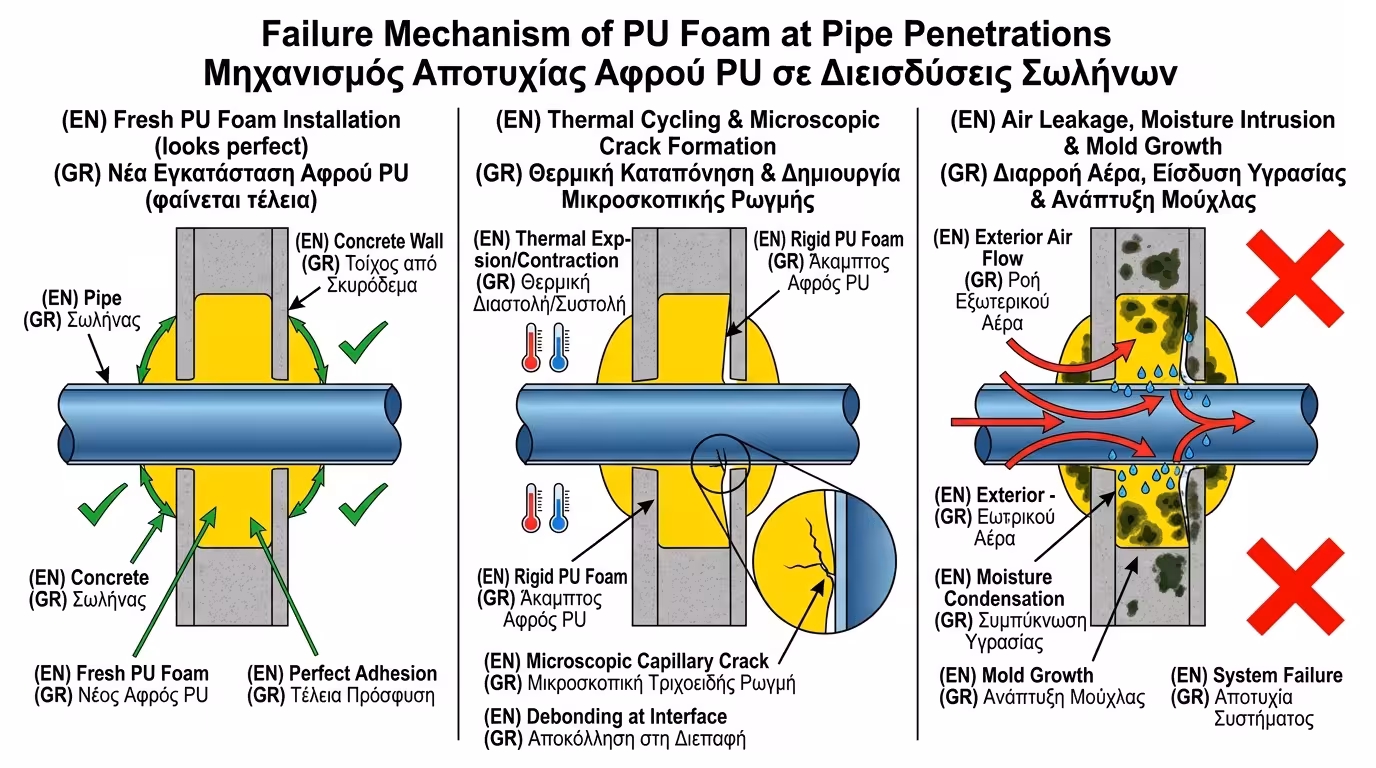

2. Η Πλάνη του Αφρού Πολυουρεθάνης (PU Foam)
Η παραδοσιακή μέθοδος που χρησιμοποιούν τα συνεργεία στην Ελλάδα για να κλείσουν την τρύπα γύρω από σωλήνα είναι ο αφρός πολυουρεθάνης (το γνωστό κίτρινο σπρέι) ή το απλό τσιμέντο.
1️⃣ Έλλειψη Ελαστικότητας
Όπως αναλύσαμε σε προηγούμενο άρθρο, οι σωλήνες που μεταφέρουν ζεστό ή κρύο νερό διαστέλλονται και συστέλλονται (μακραίνουν και κονταίνουν) συνεχώς. Ο αφρός πολυουρεθάνης, μόλις στεγνώσει, γίνεται σκληρός και άκαμπτος.
2️⃣ Η Ρωγμή
Καθώς ο σωλήνας κινείται (ή δονείται ελαφρώς από τη λειτουργία της αντλίας), «ξεκολλάει» από τον σκληρό αφρό. Δημιουργείται μια αόρατη, τριχοειδής ρωγμή περιμετρικά του σωλήνα.
3️⃣ Η Διαρροή
Από αυτή τη μικροσκοπική ρωγμή, ο αέρας αρχίζει να μπαινοβγαίνει ελεύθερα, παρασύροντας μαζί του και υγρασία, η οποία μπορεί να συμπυκνωθεί μέσα στον τοίχο προκαλώντας μούχλα.
3. Η Φιλοσοφία της Σωστής Σφράγισης
Για να περάσει ένα σπίτι το Blower Door Test με άριστα, η φιλοσοφία της σφράγισης πρέπει να αλλάξει ριζικά. Δεν ψάχνουμε ένα υλικό που απλά «γεμίζει» την τρύπα.
🔧 Απόλυτη ελαστικότητα
Το υλικό πρέπει να είναι απόλυτα ελαστικό, ώστε να ακολουθεί τις συστολοδιαστολές και τις δονήσεις του σωλήνα χωρίς να σκίζεται, για δεκαετίες.
🔒 Αεροστεγής πρόσφυση
Πρέπει να κολλάει αεροστεγώς τόσο πάνω στον σωλήνα (ή στη μόνωσή του) όσο και πάνω στον τοίχο ή τη μεμβράνη του κτιρίου.
🛡️ Αντοχή στον χρόνο
Πρέπει να αντέχει στον χρόνο, την υγρασία και τις θερμοκρασιακές μεταβολές, χωρίς να χάσει τις ιδιότητές του.

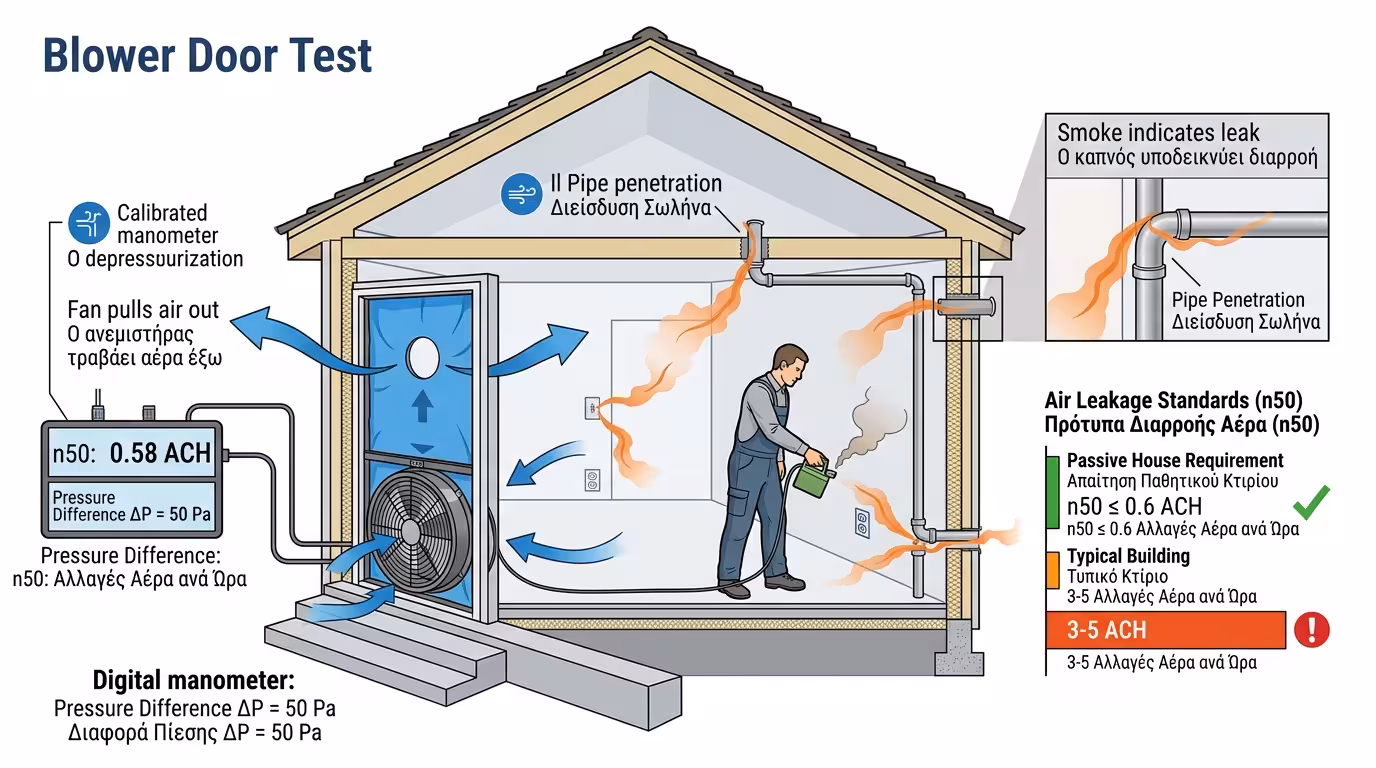

4. Τι είναι το Blower Door Test και πώς γίνεται;
Το Blower Door Test (Δοκιμή Αεροστεγανότητας) είναι μια τυποποιημένη μέτρηση κατά την οποία ένας ειδικός ανεμιστήρας τοποθετείται στο άνοιγμα μιας εξωτερικής πόρτας και δημιουργεί μια ελεγχόμενη διαφορά πίεσης (συνήθως 50 Pascal) μεταξύ εσωτερικού και εξωτερικού χώρου.
📊 Τι μετράει
Μετράει πόσος αέρας «μπάζει» μέσα στο κτίριο ανά ώρα σε σχέση με τον συνολικό του όγκο (τιμή n50). Όσο χαμηλότερη η τιμή, τόσο πιο αεροστεγές το σπίτι. Τα Παθητικά Κτίρια απαιτούν n50 ≤ 0,6 ACH.
🔍 Εντοπισμός διαρροών
Κατά τη διάρκεια του τεστ, ο τεχνικός περνάει το χέρι του (ή χρησιμοποιεί καπνογόνα) γύρω από κάθε διέλευση σωλήνα, κάθε κούφωμα και κάθε ρωγμή. Κάθε σφύριγμα αέρα είναι μια αστοχία που πρέπει να διορθωθεί.
5. Σύνοψη: Από τον αφρό στη χειρουργική σφράγιση
📋 Τι πρέπει να θυμάστε
Το Blower Door Test δεν συγχωρεί προχειρότητες. Κάθε διέλευση σωλήνα προς κάθε εξωτερικό περιβάλλον πρέπει να αντιμετωπίζεται ως εν δυνάμει απειλή για την ενεργειακή απόδοση του σπιτιού. Η χρήση απλού αφρού ή στόκου ανήκει στο παρελθόν.
➡️ Επόμενο Βήμα
Ποια είναι αυτά τα «μαγικά» ελαστικά υλικά που χρησιμοποιούν οι πιστοποιημένοι εγκαταστάτες για να πετύχουν το απόλυτο σφράγισμα; Στο επόμενο άρθρο: Αεροστεγή Κολάρα (EPDM) και Ταινίες Σφράγισης - το μυστικό του σωστού εγκαταστάτη για να μην μπάζει αέρα η εγκατάσταση της αντλίας θερμότητας.
