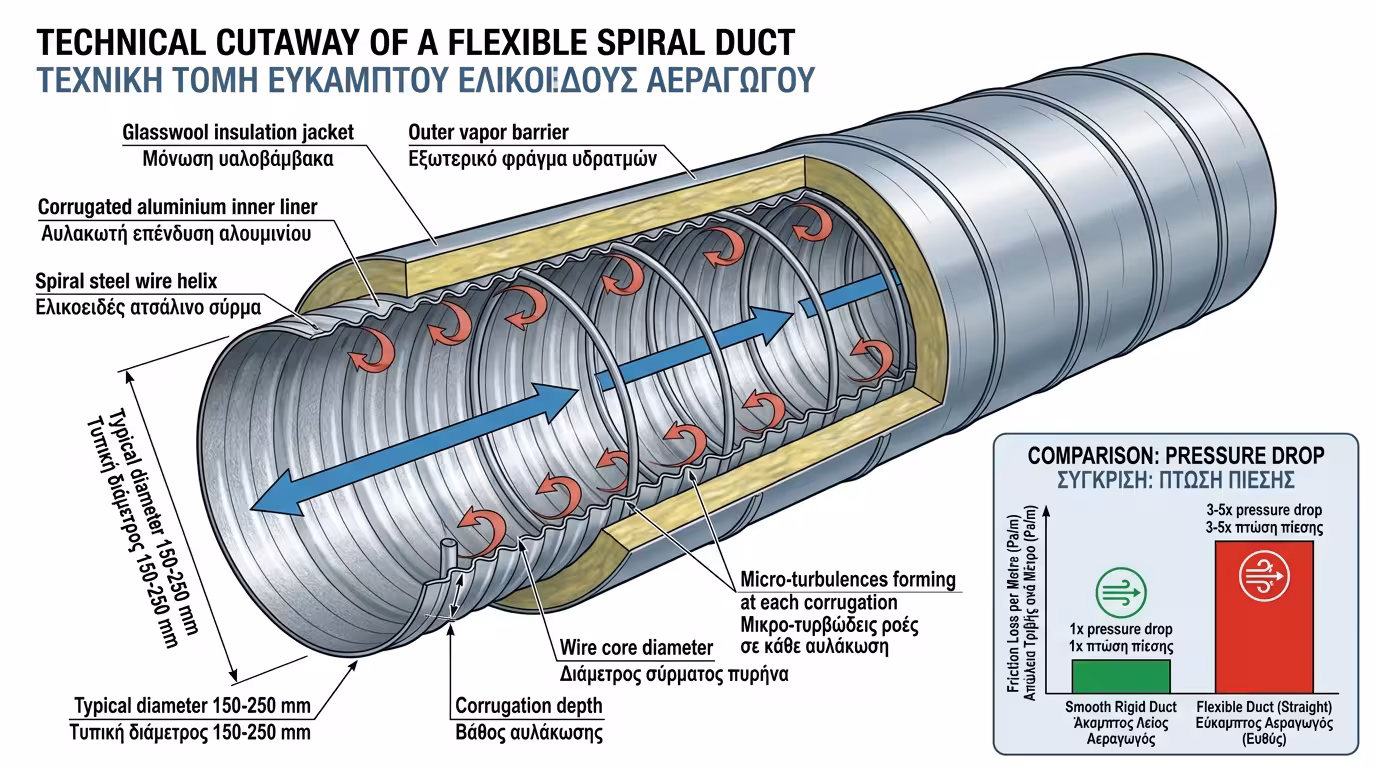

🌪️ Μικρο-στροβιλισμοί
Κάθε φορά που ο αέρας χτυπάει στις εσωτερικές αυλακώσεις, δημιουργούνται μικρο-στρόβιλοι. Η κινητική ενέργεια του αέρα χάνεται ως τριβή. Στη γλώσσα των μηχανικών, αυτό ονομάζεται Πτώση Πίεσης.
Εύκαμπτοι Αεραγωγοί (Σπιράλ): Πότε επιτρέπονται και το «έγκλημα» του ατεντώτου σωλήνα
Οι εύκαμπτοι αεραγωγοί (κοινώς «σπιράλ») είναι ίσως το πιο παρεξηγημένο υλικό στις εγκαταστάσεις κλιματισμού. Κατασκευάζονται από σπειροειδές ατσάλινο σύρμα ντυμένο με αλουμίνιο και υαλοβάμβακα - μοιάζουν με ένα τεράστιο «ακορντεόν».
Για τον βιαστικό εγκαταστάτη, το σπιράλ είναι «δώρο Θεού»: τραβάει έναν σωλήνα σε 2 λεπτά αντί να κόψει γωνίες. Αυτό, όμως, είναι η συνταγή της απόλυτης καταστροφής. Σε αυτόν τον οδηγό εξηγούμε γιατί - και πώς χρησιμοποιείται σωστά.
1. Ο νόμος της αεροδυναμικής: Γιατί ο αέρας μισεί τα σπιράλ
Μέσα σε έναν άκαμπτο αεραγωγό (λαμαρίνα ή πάνελ PIR), τα τοιχώματα είναι λεία σαν γυαλί. Ο αέρας γλιστράει ανεμπόδιστα. Μέσα σε ένα σπιράλ, το εσωτερικό τοίχωμα είναι γεμάτο αυλακώσεις λόγω του σύρματος - σαν χωματόδρομο με λακκούβες.
📊 3× έως 5× μεγαλύτερη πτώση
Ένα μέτρο εύκαμπτου σπιράλ μπορεί να προκαλέσει 3 έως 5 φορές μεγαλύτερη πτώση πίεσης σε σχέση με ένα μέτρο λείου, άκαμπτου αεραγωγού ίδιας διαμέτρου. Είναι η χειρότερη επιλογή για μεγάλα μήκη.
❌ 6 μέτρα σπιράλ = Καταστροφή
Αν ο μάστορας συνδέσει το μηχάνημα με το στόμιο χρησιμοποιώντας 6 μέτρα σπιράλ, ο ανεμιστήρας θα «ξελιγωθεί» να σπρώχνει αλλά στο στόμιο δεν θα φτάσει σχεδόν καθόλου αέρας. Ρεύμα καίγεται, δωμάτιο ζεστό.
🛣️ Αυτοκινητόδρομος vs χωματόδρομος
Σκεφτείτε τον αέρα σαν αυτοκίνητο: στον λείο αγωγό (αυτοκινητόδρομος) τρέχει ελεύθερα, ενώ στο σπιράλ (χωματόδρομος με λακκούβες) φρενάρει, χτυπάει και χάνει ταχύτητα σε κάθε μέτρο.

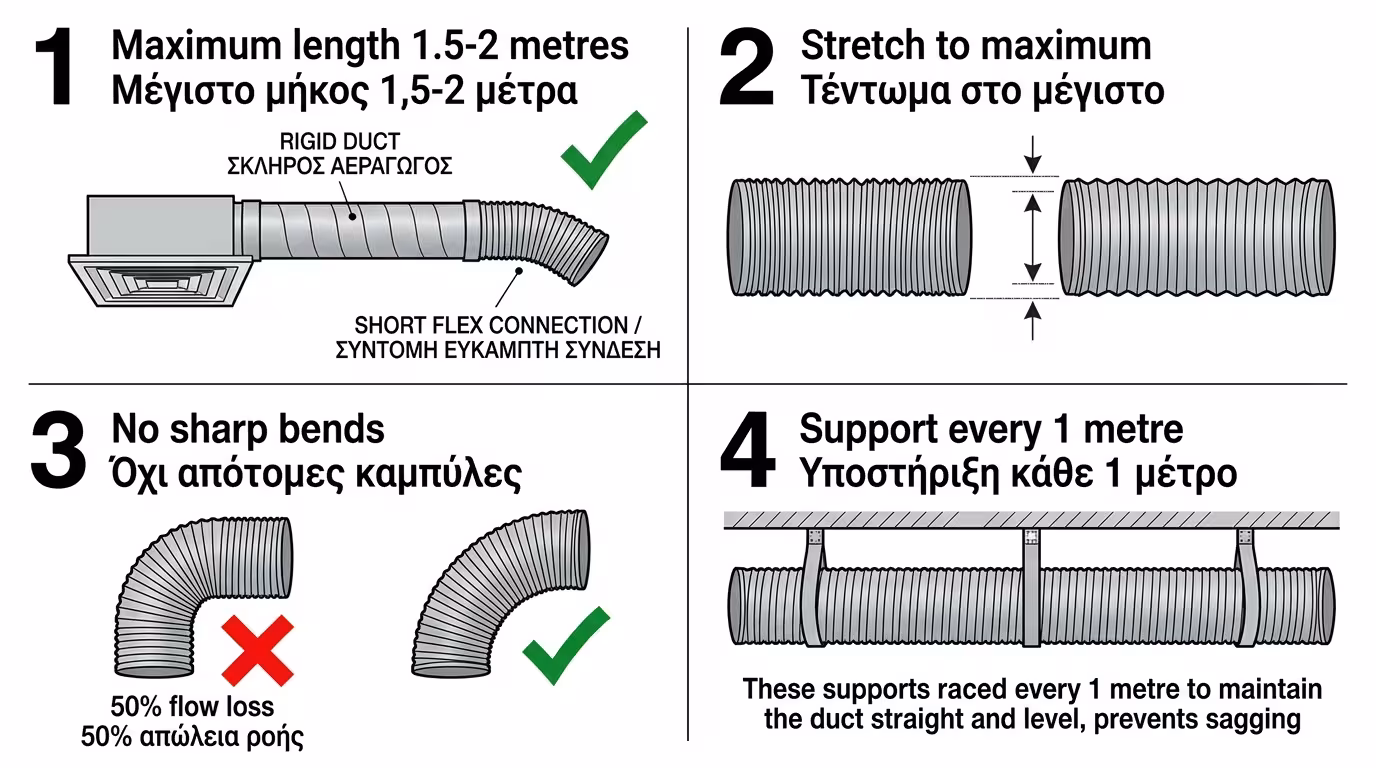

2. Οι 4 Χρυσοί Κανόνες Εγκατάστασης Σπιράλ
Οι εύκαμπτοι αεραγωγοί δεν είναι απαγορευμένοι. Αντιθέτως, είναι απαραίτητοι για τη σύνδεση στομίων - αλλά μόνο αν τηρηθούν αυστηρά οι παρακάτω κανόνες. Η σωστή εφαρμογή τους εξαλείφει τα προβλήματα πτώσης πίεσης και θορύβου.
📏 Κανόνας 1: Μέγιστο 1,5 μέτρο
Ο κεντρικός (άκαμπτος) αεραγωγός πρέπει να φτάσει όσο πιο κοντά γίνεται στο στόμιο. Το σπιράλ χρησιμοποιείται μόνο για τη τελική σύνδεση, γεφυρώνοντας μικρο-αποκλίσεις. Μέγιστο μήκος: 1,5 – 2 μέτρα.
🔄 Κανόνας 2: Τέντωμα στο μέγιστο
Κόβετε σπιράλ 2 μέτρων για απόσταση 1 μέτρου; Αυτό είναι εγκληματικό λάθος. Όταν μένει «σουρωμένο», οι αυλακώσεις βαθαίνουν επικίνδυνα. Πρέπει να τραβηχτεί στο μέγιστο πριν κοπεί και συνδεθεί.
↩️ Κανόνας 3: Όχι κοφτές γωνίες
Αν τσακίσετε το σπιράλ σε γωνία 90 μοιρών, στραγγαλίζετε τη ροή κατά 50%. Οι στροφές πρέπει να είναι ομαλές (ανοιχτό τόξο). Για απότομες γωνίες, χρησιμοποιείστε μεταλλική γωνία κι έπειτα σπιράλ.
🔧 Κανόνας 4: Σωστή στήριξη
Τα σπιράλ είναι μαλακά - αν αφεθούν στον αέρα, κάνουν «κοιλιά» λόγω βάρους. Αυτό αλλάζει τη γεωμετρία και ρίχνει την πίεση. Στηρίζονται με φαρδιούς ιμάντες κάθε 1 μέτρο, οριζόντια και ευθεία.
3. Σουρωμένο vs Τεντωμένο: Η διαφορά που σώζει την εγκατάσταση
Το τέντωμα του σπιράλ δεν είναι «λεπτομέρεια» - είναι η κρισιμότερη ενέργεια της εγκατάστασης. Ένα τεντωμένο σπιράλ συμπεριφέρεται σχεδόν σαν λείο αγωγό, ενώ ένα σουρωμένο μπορεί να διπλασιάσει ή τριπλασιάσει την πτώση πίεσης.
📐 Σουρωμένο = «Φρένο» αέρα
Φανταστείτε το σαν σουρωμένη κουρτίνα: η ύφασμα (αλουμίνιο) πτυχώνεται, οι αυλακώσεις βαθαίνουν. Ο αέρας χτυπάει σε κάθε πτυχή, χάνει ταχύτητα και δημιουργεί θόρυβο. Η ελεύθερη διατομή μειώνεται δραστικά.
✅ Τεντωμένο = Λειτουργικό
Τραβώντας το σπιράλ στο μέγιστο μήκος, οι αυλακώσεις ρηχαίνουν, η εσωτερική επιφάνεια γίνεται πιο λεία, και η πτώση πίεσης μειώνεται κατά 40-60% σε σχέση με ένα αντίστοιχο σουρωμένο.
🔊 Θόρυβος αεροδυναμικός
Στο σουρωμένο σπιράλ, ο αέρας δημιουργεί ένα χαρακτηριστικό «βουητό» ή σφύριγμα. Στο σωστά τεντωμένο, ο θόρυβος πέφτει κάτω από τα 25 dB(A) - πρακτικά αθόρυβο σε ένα υπνοδωμάτιο.
🎯 Σωστή τεχνική κοπής
Τεντώνετε πρώτα, μετράτε, σημαδεύετε, και κόβετε με λάμα στο σημείο. Δεν αφήνετε ποτέ περίσσευμα «για σιγουριά». Κάθε πόντος επιπλέον σουρωμένου μήκους σημαίνει χαμένη πίεση στο δωμάτιο.

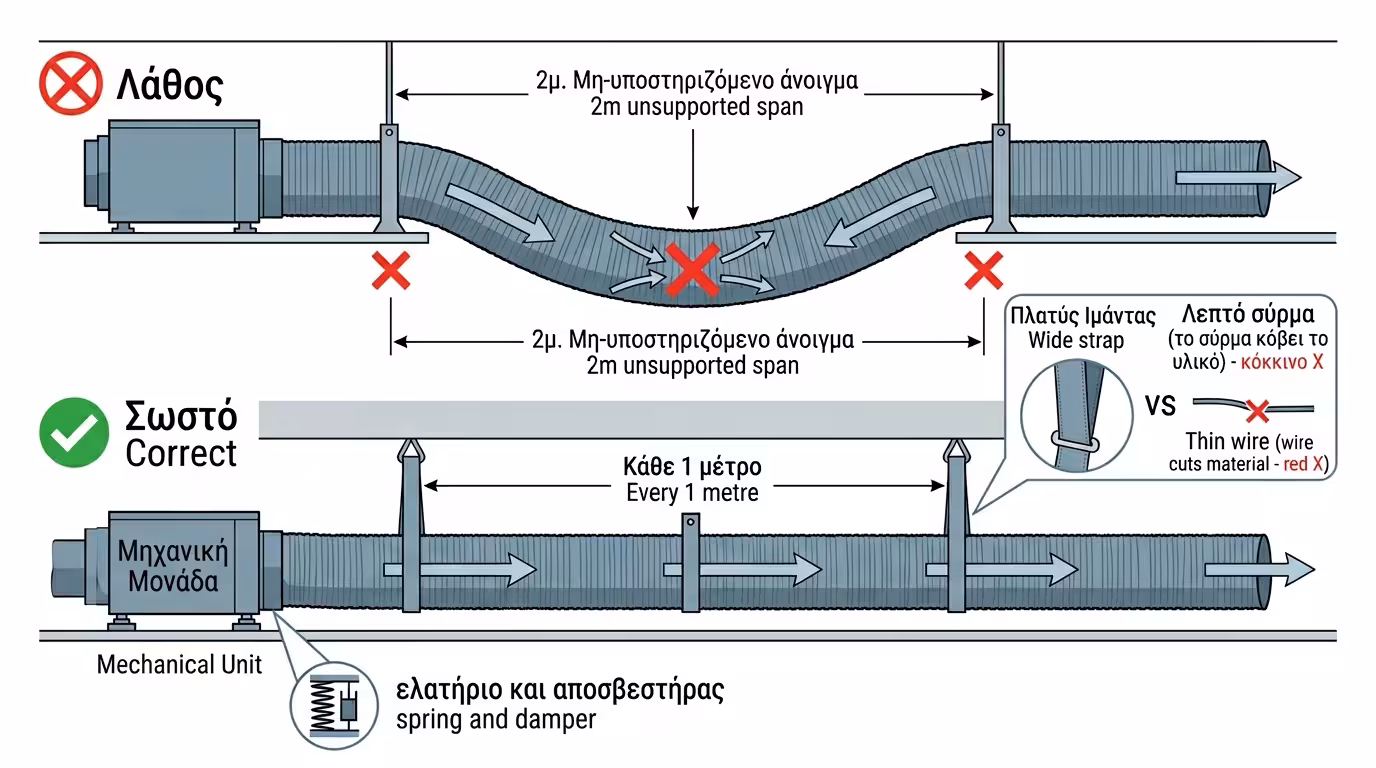

4. Στήριξη χωρίς «κοιλιά»: Σωστή ανάρτηση στην ψευδοροφή
Ένα σπιράλ που κρέμεται σαν «γάστρα» ανάμεσα σε δύο σημεία στήριξης δεν είναι μόνο αντιαισθητικό - είναι ένα σημείο στραγγαλισμού του αέρα. Η σωστή στήριξη είναι τόσο σημαντική όσο και το ίδιο το τέντωμα.
📎 Φαρδιοί ιμάντες
Χρησιμοποιούμε φαρδιούς ιμάντες (ταινία εγκατάστασης) - ποτέ σύρμα ή λεπτή κορδέλα που κόβει το υλικό. Ο ιμάντας αγκαλιάζει τον σωλήνα χωρίς να τον «στραγγαλίζει» ή να τον παραμορφώνει.
📐 Κάθε 1 μέτρο
Οι στηρίξεις τοποθετούνται κάθε 1 μέτρο μέγιστο κατά μήκος του σπιράλ. Αν η απόσταση είναι μεγαλύτερη, η βαρύτητα δημιουργεί κοιλιά και ο αέρας φρενάρει στο «χαμηλό σημείο».
🔇 Απορρόφηση κραδασμών
Ένα σημαντικό πλεονέκτημα του σπιράλ: απορροφά τους κραδασμούς του μηχανήματος. Σαν «αντικραδασμικός σύνδεσμος», αποτρέπει τη μετάδοση δονήσεων στη γυψοσανίδα - αρκεί να μην τεντωθεί υπερβολικά σφιχτά.
⚠️ Πότε σταματάμε τον εγκαταστάτη
Αν δείτε τον εγκαταστάτη να απλώνει μέτρα επί μέτρων σπιράλ πάνω από την ψευδοροφή, σταματήστε τον αμέσως. Μόνο τελική σύνδεση 1-1,5 μέτρου σε κάθε στόμιο - τα υπόλοιπα πρέπει να είναι άκαμπτος αγωγός.
💡 Το σπιράλ είναι αναγκαίο κακό. Εξαιρετικό για τη σύνδεση στομίων και την απορρόφηση κραδασμών - αλλά μέχρι εκεί. Σωστή χρήση = ψυχρό δωμάτιο. Λάθος χρήση = «γιατί δεν κρυώνει ο χώρος;»
