🔇 Πώς λειτουργεί;
Ο ήχος (δόνηση αέρα) χτυπάει τα πορώδη τοιχώματα (πετροβάμβακα) και μετατρέπει την ηχητική ενέργεια σε θερμότητα. Ο αέρας βγαίνει ίδιος - ο θόρυβος μένει πίσω. Τυπική απόσβεση: 15-30 dB ανάλογα με μήκος και σχεδιασμό.
Ηχοπαγίδες, Ακουστική Επένδυση & Αντικραδασμικοί Σύνδεσμοι Αεραγωγών
Ο κεντρικός κλιματισμός λύνει το πρόβλημα θερμοκρασίας - αλλά δημιουργεί ένα νέο: θόρυβο. Ο ανεμιστήρας της μονάδας, τα δονούμενα τοιχώματα, ο αέρας που σφυρίζει σε γωνίες: όλα μεταφέρονται μέσα στους αεραγωγούς σε κάθε δωμάτιο.
Η λύση δεν είναι «κλείσε τον ήχο». Η λύση έχει τρεις ειδικές τεχνικές: ηχοπαγίδες (silencers), ακουστική επένδυση εσωτερικά των αγωγών, και αντικραδασμικοί σύνδεσμοι μεταξύ μηχανήματος και δικτύου.

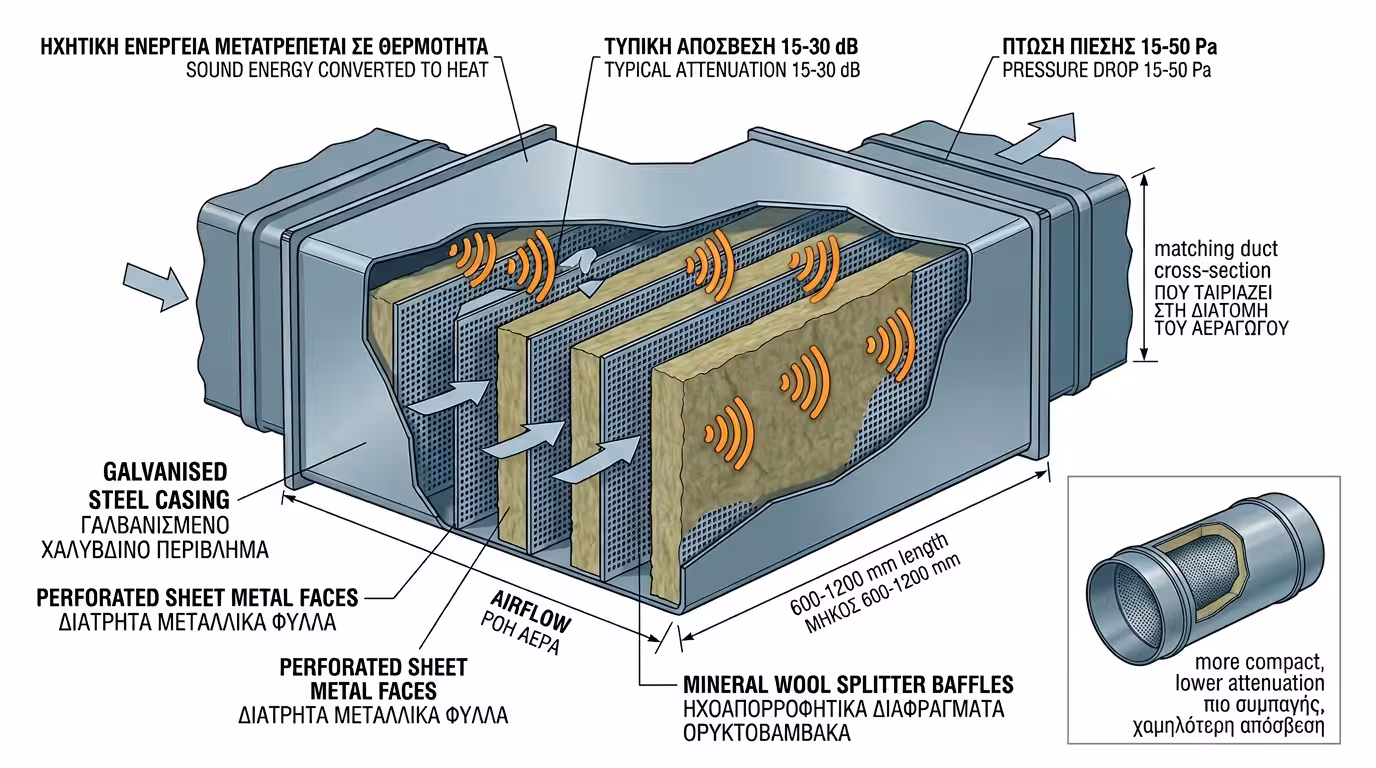

1. Ηχοπαγίδες (Silencers): Ο «σιγαστήρας» του αεραγωγού
Η ηχοπαγίδα μοιάζει με ένα κομμάτι αγωγού - αλλά μέσα της κρύβει πάνελ ηχοαπορροφητικού υλικού (συνήθως πετροβάμβακας ντυμένος με διάτρητη λαμαρίνα). Ο αέρας περνά ανάμεσα στα πάνελ, και ο θόρυβος «ρουφιέται» από τα ίδια τα τοιχώματα.
📍 Πού τοποθετείται;
Αμέσως μετά την κατάθλιψη (έξοδο) του μηχανήματος. Εκεί ο θόρυβος είναι στο μέγιστο. Σε ορισμένες εγκαταστάσεις τοποθετούμε και δεύτερη ηχοπαγίδα στην αναρρόφηση (return duct) αν ο δρόμος επιστροφής είναι κοντά σε υπνοδωμάτια.
📐 Μέγεθος και πτώση πίεσης
Οι ηχοπαγίδες τρώνε χώρο (60-120 cm μήκος) και προκαλούν πτώση πίεσης (15-50 Pa). Ο μελετητής πρέπει να τις συνυπολογίσει στα διαθέσιμα Pa του ανεμιστήρα - αλλιώς ο αέρας θα «φρενάρει» στο δίκτυο.
🔲 Τύποι: Splitter vs Κυλινδρικές
Οι Splitter ηχοπαγίδες (με εσωτερικά πέτασματα) χρησιμοποιούνται σε ορθογωνικούς αγωγούς μεγάλων εγκαταστάσεων. Οι κυλινδρικές τοποθετούνται σε στρογγυλά κανάλια κατοικιών - πιο συμπαγείς αλλά χαμηλότερη απόσβεση.

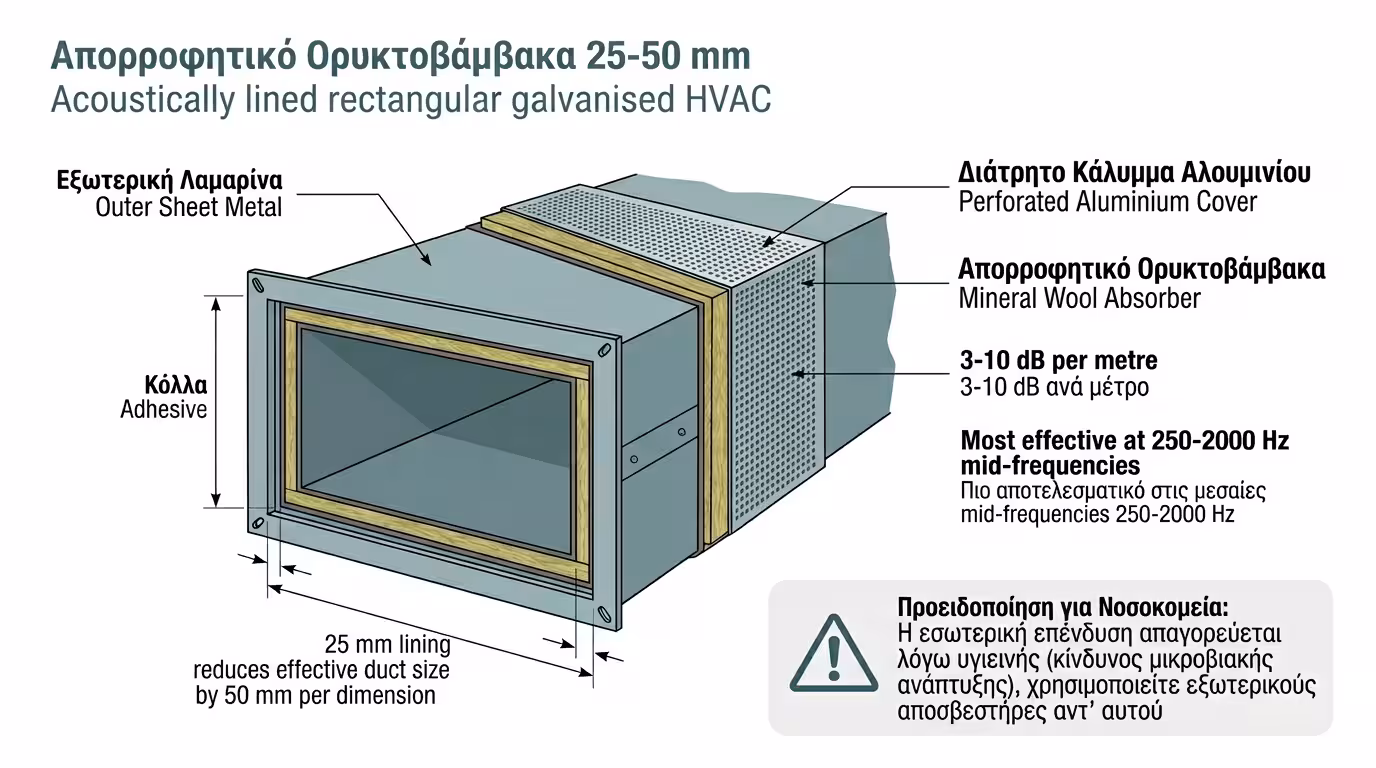

2. Ακουστική Επένδυση: Η «βελούδινη» μόνωση μέσα στον αγωγό
Σε ορισμένες εγκαταστάσεις, αντί να βάλουμε μια ξεχωριστή ηχοπαγίδα, ντύνουμε εσωτερικά τον αεραγωγό με ηχοαπορροφητικό υλικό (λεπτό στρώμα πετροβάμβακα ή ειδικό αφρό). Αυτό ονομάζεται Acoustic Lining.
🧹 Εφαρμογή εσωτερικά
Το ηχοαπορροφητικό υλικό (πάχους 25-50 mm) κολλιέται ή μηχανικά σταθεροποιείται στα εσωτερικά τοιχώματα του αγωγού. Καλύπτεται με διάτρητο φύλλο αλουμινίου ώστε να μην αποσπώνται ίνες από τη ροή αέρα.
📊 Αποτελεσματικότητα
Η ακουστική επένδυση μειώνει τον θόρυβο κατά 3-10 dB ανά μέτρο μήκους αγωγού - ιδιαίτερα αποτελεσματική στις μεσαίες συχνότητες (250-2000 Hz) που είναι οι πιο ενοχλητικές σε κατοικίες.
⚠️ Μείωση διατομής
Η εσωτερική επένδυση τρώει χώρο - 25 mm σε κάθε πλευρά σημαίνει απώλεια 50 mm από κάθε διάσταση. Ο μελετητής πρέπει να μεγαλώσει τον αγωγό αναλόγως ώστε η ταχύτητα αέρα να παραμένει εντός ορίων.
🏥 Υγιεινή
Σε νοσοκομεία και εργαστήρια τροφίμων, η εσωτερική επένδυση απαγορεύεται (κίνδυνος ανάπτυξης μικροβίων). Εκεί χρησιμοποιούμε αποκλειστικά εξωτερικές ηχοπαγίδες με λεία εσωτερικά τοιχώματα ανοξείδωτου χάλυβα.

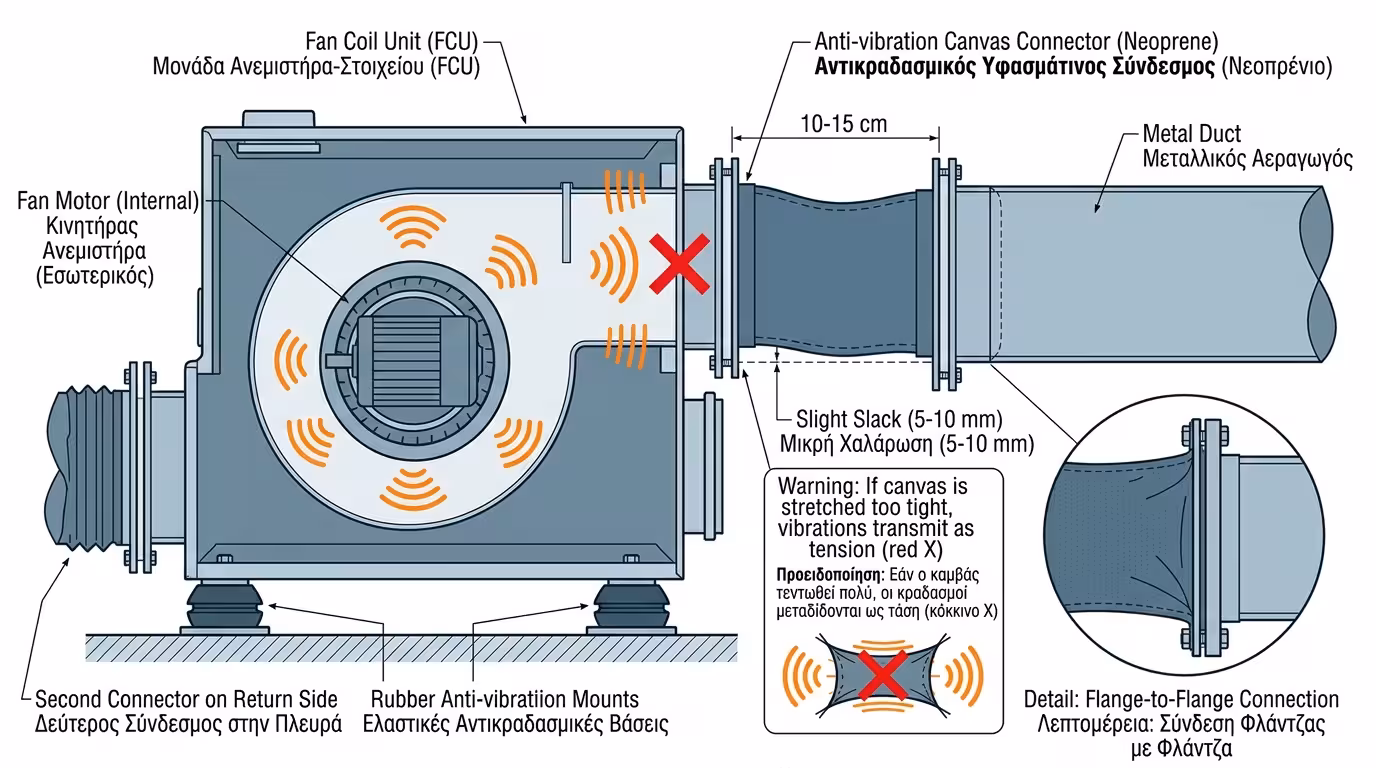

3. Αντικραδασμικοί Σύνδεσμοι: Κόβοντας τον δρόμο στις δονήσεις
Ο ανεμιστήρας του μηχανήματος δονείται σε κάθε περιστροφή. Αν ο μεταλλικός αγωγός ενώνεται απευθείας στο μηχάνημα, αυτές οι δονήσεις «ταξιδεύουν» σε ολόκληρο το δίκτυο - και γίνονται ακουστές σε κάθε δωμάτιο ως χαμηλόσυχνο «βουητό».
🔗 Τι είναι;
Ένα μαλακό κομμάτι μουσαμά (ύφασμα ή νεοπρένιο), πλάτους 10-15 cm, που παρεμβάλλεται ανάμεσα στη φλάντζα του μηχανήματος και τη φλάντζα του αγωγού. Λειτουργεί σαν «αρμός σεισμού» - σπάει τη μηχανική σύνδεση.
🛡️ Κατάθλιψη + αναρρόφηση
Τοποθετούμε αντικραδασμικό σύνδεσμο και στην κατάθλιψη και στην αναρρόφηση του μηχανήματος. Η δόνηση μπορεί να ταξιδέψει από οποιαδήποτε πλευρά - πρέπει να «κοπεί» και στις δύο κατευθύνσεις.
⚠️ Τοποθέτηση χωρίς τένταωμα
Ο μουσαμάς πρέπει να έχει μια μικρή χαλάρωση. Αν τεντωθεί σφιχτά, μεταδίδει τις δονήσεις ως τράβηγμα αντί να τις απορροφά. Ιδανικά αφήνουμε 5-10 mm χαλαρού ακόμα μετά τη σύνδεση.
🔧 Αντικραδασμικά βάθρα
Εκτός από τον σύνδεσμο μουσαμά, το ίδιο το μηχάνημα πρέπει να πατάει σε ελαστικές βάσεις (rubber mounts) ή ανεξάρτητο αντικραδασμικό βάθρο. Αλλιώς, η δόνηση μεταδίδεται μέσω δαπέδου ή τοιχοποιίας παρακάμπτοντας τον σύνδεσμο εντελώς.
4. Πίνακας ορίων θορύβου: Τι ακούγεται πού
Κάθε τύπος χώρου έχει διαφορετικά όρια θορύβου. Ο μηχανικός σχεδιαστής πρέπει να επιλέξει τα σωστά εξαρτήματα ηχοπροστασίας ώστε ο θόρυβος στα στόμια να μην ξεπερνά τα αποδεκτά επίπεδα.
🏠 Κατοικίες: 25-35 dB(A)
Τα υπνοδωμάτια απαιτούν θόρυβο κάτω από 25 dB(A) - πρακτικά αθόρυβο. Τα σαλόνια ανέχονται μέχρι 35 dB(A) λόγω του φυσικού θορύβου (τηλεόραση, κουζίνα). Η σωστή ηχοπαγίδα plus χαμηλή ταχύτητα αγωγού επιτυγχάνουν αυτά τα επίπεδα.
🏢 Γραφεία: 35-40 dB(A)
Σε γραφεία ανοικτού τύπου (open-plan), ο «θόρυβος βάσης» (συζητήσεις, τηλέφωνα) είναι ήδη 45-50 dB(A). Ο κλιματισμός αρκεί να πέσει κάτω από 40 dB(A). Σε αίθουσες συσκέψεων, ζητάμε 30 dB(A) μέγιστο.
🏥 Νοσοκομεία: 20-30 dB(A)
Χειρουργεία, αίθουσες αναρρώσεως και ΜΕΘ χρειάζονται εξαιρετικά χαμηλό θόρυβο (20-25 dB(A)). Αυτό απαιτεί μεγάλες ηχοπαγίδες, χαμηλές ταχύτητες αέρα, και μηχανοστάσια πολύ μακριά από τους χώρους ασθενών.
🎭 Θέατρα & στούντιο: <20 dB(A)
Τα πιο απαιτητικά περιβάλλοντα. Απαιτούν NC 15-20 (πρακτικά ολική σιωπή). Χρησιμοποιούνται πολλαπλές ηχοπαγίδες σε σειρά, μεγάλοι αγωγοί, αντικραδασμικές βάσεις και απομονωμένα μηχανοστάσια.
💡 Ο θόρυβος δεν είναι «φυσιολογικός» σε ένα σωστό κλιματισμό. Με τη σωστή ηχοπαγίδα, αντικραδασμικό σύνδεσμο και σωστή ταχύτητα αέρα, ο μόνος ήχος που θα ακούτε είναι η ησυχία σας.
