Θερμική Διαστολή Σωλήνων: Πώς υπολογίζεται, γιατί στραβώνουν σαν «φίδια» και πώς να τα προστατέψετε
Στη φυσική, ο κανόνας είναι καθολικός: Όταν ένα υλικό θερμαίνεται, μεγαλώνει (διαστέλλεται). Στις υδραυλικές εγκαταστάσεις θέρμανσης και Ζεστού Νερού Χρήσης (ΖΝΧ), οι σωλήνες δέχονται τεράστιες θερμοκρασιακές μεταβολές. Ένας σωλήνας που εγκαταστάθηκε τον χειμώνα σε περιβάλλον 10°C, ξαφνικά καλείται να μεταφέρει νερό 70°C. Αυτή η διαφορά των 60 βαθμών τον αναγκάζει να «μακρύνει».
Αν αυτός ο σωλήνας είναι βιδωμένος σφιχτά στον τοίχο ή θαμμένος σφηνωτά μέσα στο τσιμέντο, δεν έχει χώρο να μακρύνει. Η δύναμη που αναπτύσσεται είναι τρομακτική. Το αποτέλεσμα: ο σωλήνας λυγίζει βίαια (κάνει «κοιλιές»), ξεριζώνει τα στηρίγματα ή σπάει στις ενώσεις του.
Ας δούμε πώς προβλέπουμε αυτή τη συμπεριφορά και πώς σχεδιάζουμε δίκτυα που «αναπνέουν» ελεύθερα.
1. Τα Μαθηματικά της Διαστολής: Ποιο υλικό «ξεχειλώνει» περισσότερο;

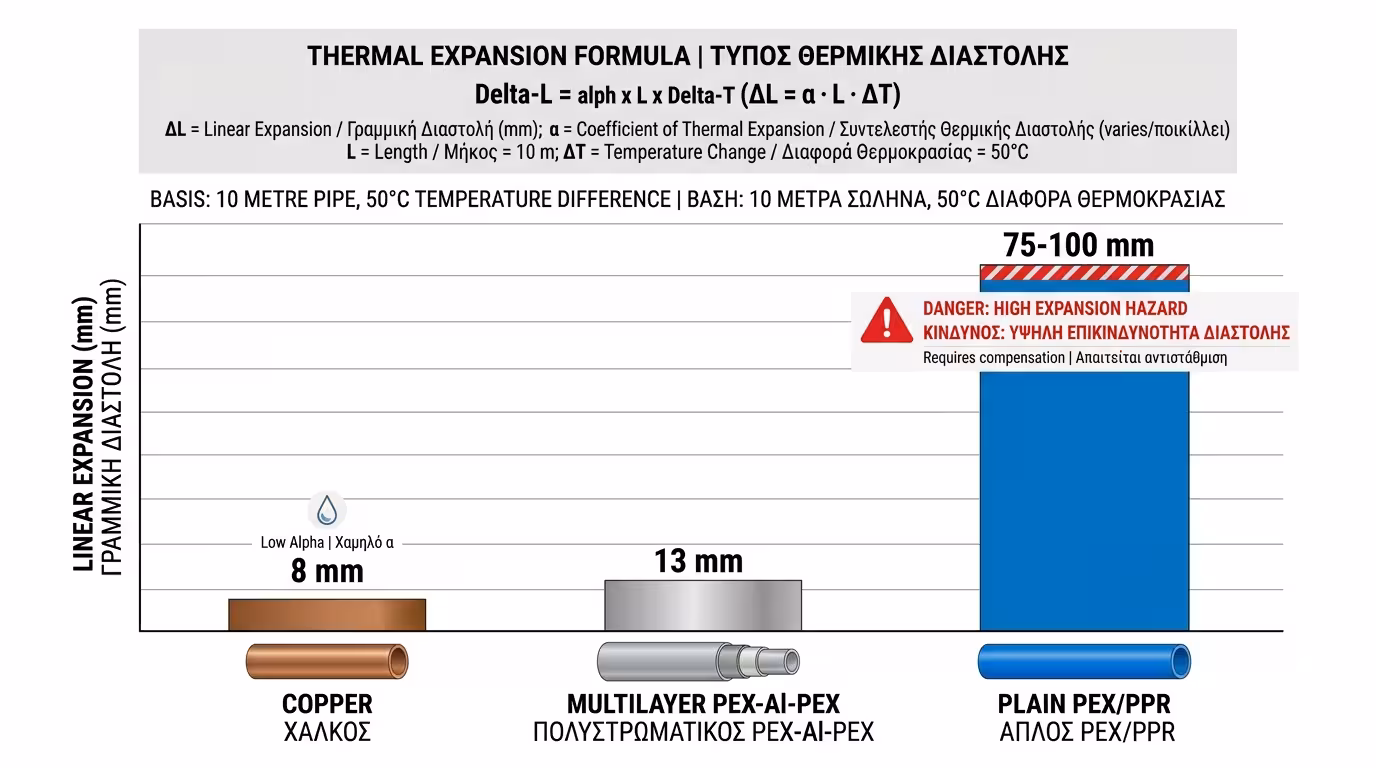

Για να καταλάβουμε το μέγεθος του προβλήματος, οι μηχανικοί χρησιμοποιούν τον τύπο υπολογισμού της επιμήκυνσης: ΔL = α × L × ΔT, όπου α είναι ο συντελεστής γραμμικής διαστολής, L το αρχικό μήκος (μέτρα) και ΔT η διαφορά θερμοκρασίας.
⚪ Πολυστρωματική (PEX-Al-PEX)
Ίδιος σωλήνας → μακραίνει περίπου 13 χιλιοστά. Το εσωτερικό αλουμίνιο τον συγκρατεί σημαντικά.
🔵 Πλαστικό (PEX / PPR)
Ίδιος σωλήνας → μακραίνει κατά 75 έως 100 χιλιοστά (έως 10 εκατοστά)! Η πλαστική σωλήνα χωρίς πρόβλεψη διαστολής είναι μια ωρολογιακή βόμβα.
2. Λύση #1: Για τους θαμμένους σωλήνες στο δάπεδο (Το Σπιράλ)
Όταν οι σωλήνες περνιούνται πάνω στην πλάκα πριν πέσει το μπετόν, χρησιμοποιούμε το «κόλπο» του προστατευτικού σπιράλ (όπως είδαμε στο Άρθρο 3).
🔧 Πώς δουλεύει
Ο πλαστικός σωλήνας περνιέται μέσα σε ένα φαρδύτερο, σπιράλ περίβλημα. Όταν το μπετόν πέσει και σκληρύνει, εγκλωβίζει το εξωτερικό σπιράλ, κάνοντάς το πέτρα.
🐍 «Φιδάκια» μέσα στο σπιράλ

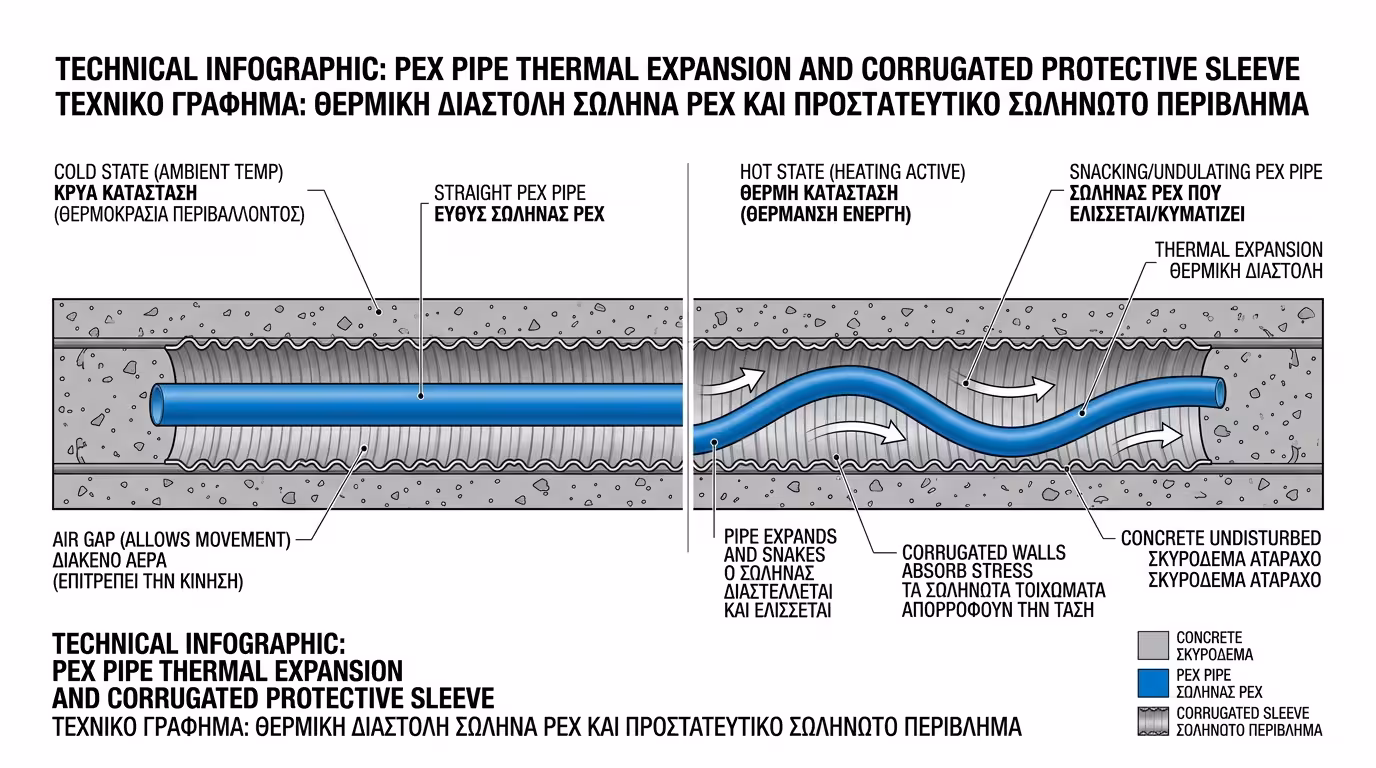

Ο σωλήνας του νερού μέσα στο σπιράλ έχει άφθονο αέρα και χώρο γύρω του! Όταν περάσει το καυτό νερό, ο σωλήνας απλά «κάνει φιδάκια» (αναδιπλώνεται ελαφρώς) μέσα στον άδειο χώρο του σπιράλ, χωρίς να πιέζει το τσιμέντο. Το δάπεδο μένει 100% ασφαλές.
3. Λύση #2: Σταθερά & Ολισθαίνοντα Στηρίγματα (για εμφανή δίκτυα)
Το μεγάλο πρόβλημα υπάρχει στις μεγάλες, ευθείες διαδρομές που είναι ορατές (π.χ. σωλήνες που τρέχουν κατά μήκος της οροφής ενός γκαράζ ή σε ένα κάθετο φρεάτιο πολυκατοικίας). Εδώ, η επιστήμη της στήριξης είναι το παν.

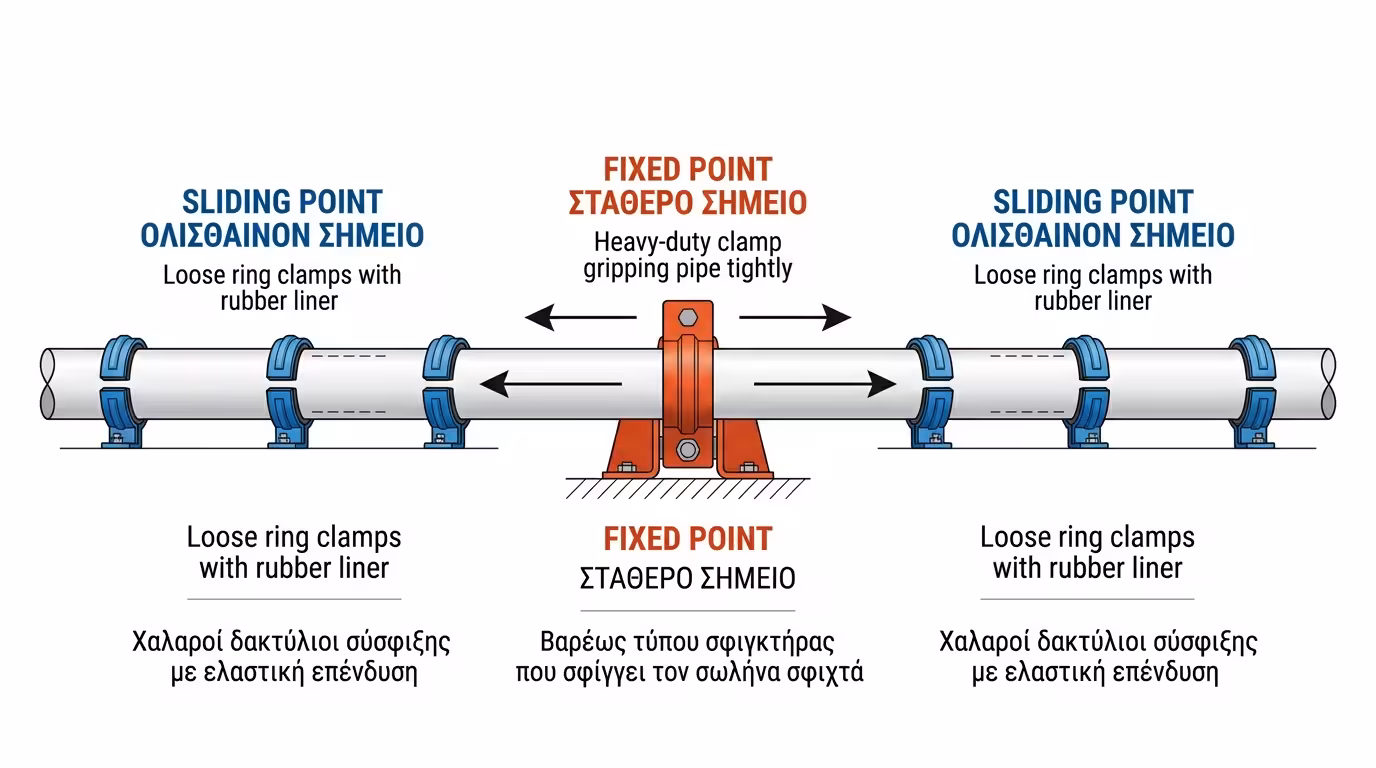

📌 Σταθερά Σημεία (Fixed Points)
Είναι βαρέως τύπου στηρίγματα που «δαγκώνουν» τον σωλήνα και δεν τον αφήνουν να κουνηθεί ούτε χιλιοστό. Μπαίνουν στρατηγικά στη μέση μιας διαδρομής, αναγκάζοντας τη διαστολή να μοιραστεί δεξιά και αριστερά, προστατεύοντας ευαίσθητα εξαρτήματα (όπως αντλίες και βάνες) από το να «τραβηχτούν».
↔️ Ολισθαίνοντα Σημεία (Sliding Points)
Είναι τα περισσότερα στηρίγματα του δικτύου. Κρατάνε τον σωλήνα στον αέρα για να μην κρεμάσει, αλλά τον αφήνουν χαλαρό να γλιστράει μπρος-πίσω μέσα στο λαστιχάκι του κολάρου, επιτρέποντάς του να μακρύνει ελεύθερα.
🎭 Η «χορογραφία»
Ο υδραυλικός δεν βιδώνει απλά κολάρα στον τοίχο. Πρέπει να σχεδιάσει μια «χορογραφία» κινήσεων: ποιο σημείο θα είναι σταθερό, ποιο ολισθαίνον, και πού θα «φύγει» η δύναμη της διαστολής. Χωρίς σωστό σχεδιασμό, οι σωλήνες θα λυγίσουν βίαια.
4. Το Ωμέγα (Ω) Διαστολής: Expansion Loops
Αν έχουμε μια τεράστια ευθεία 30 μέτρων σε ένα υπόγειο, το να αφήσουμε τον σωλήνα να γλιστράει δεν φτάνει. Θα καταλήξει να τρυπήσει τον απέναντι τοίχο! Εδώ παρεμβαίνουμε «κόβοντας» την ευθεία.
Ω Πώς δουλεύει

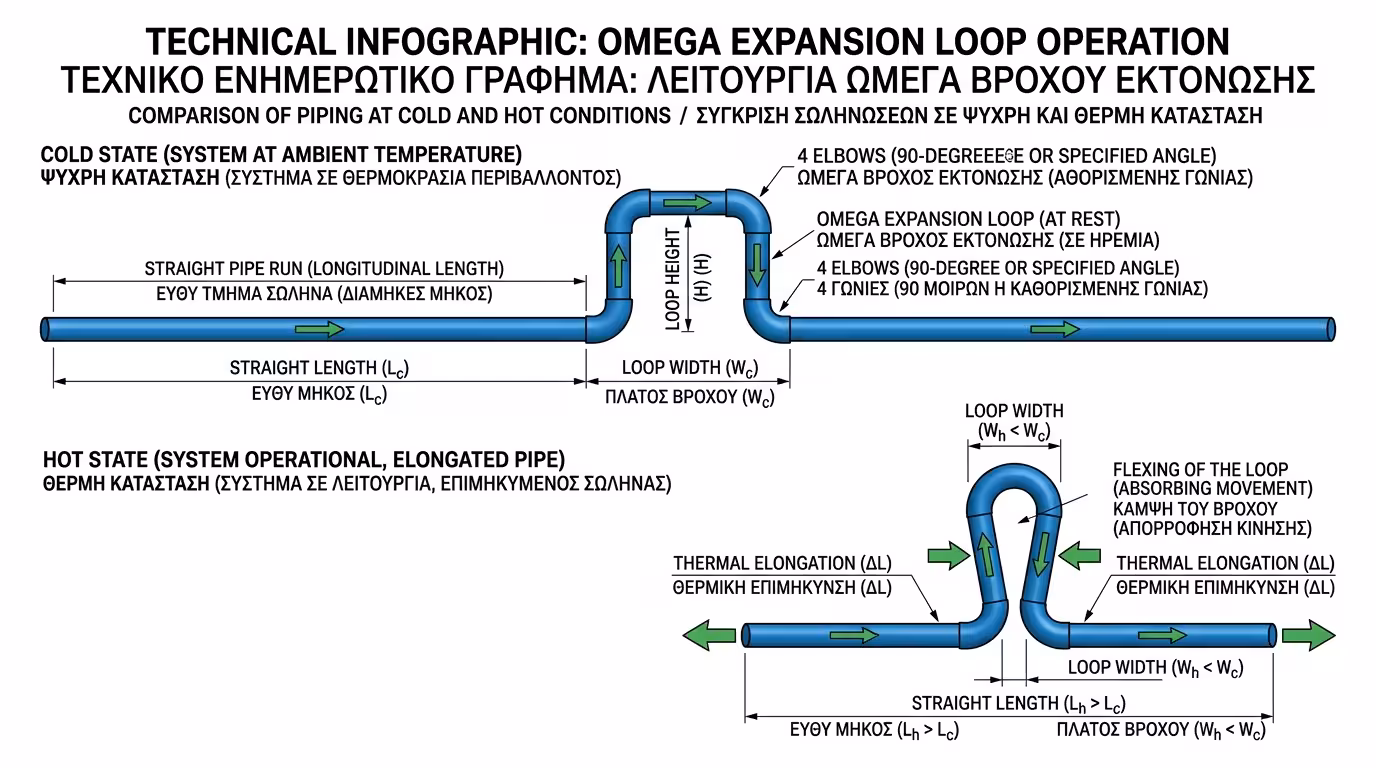

Οι μηχανικοί κατασκευάζουν μια γεωμετρική «παράκαμψη» με τη μορφή του γράμματος Ω (Ωμέγα) ή ενός Π (Πι), χρησιμοποιώντας 4 γωνίες. Όταν οι δύο μακριές ευθείες μακραίνουν (λόγω του καυτού νερού), «σπρώχνουν» τα κάθετα τμήματα. Το σχήμα Ω λειτουργεί σαν ελατήριο: λυγίζει, απορροφά όλη την κινητική ενέργεια, και μόλις το νερό κρυώσει, επανέρχεται στην αρχική θέση.
🏆 Γιατί είναι η καλύτερη λύση
Είναι η πιο ασφαλής, φθηνή και φυσική λύση για τις βιομηχανικές (και όχι μόνο) εγκαταστάσεις. Δεν χρειάζεται κανένα ειδικό εξάρτημα - μόνο 4 γωνίες και ένα κομμάτι σωλήνα.
🔩 Εναλλακτική: Διαστολικά Εξαρτήματα
Σε πολύ στενούς χώρους όπου δεν χωράει να χτιστεί ένα Ωμέγα, χρησιμοποιούνται τα Expansion Joints / Bellows. Είναι ειδικά εξαρτήματα σαν «ακορντεόν» από ανοξείδωτο ατσάλι ή καουτσούκ, τα οποία τοποθετούνται εμβόλιμα στην ευθεία και συμπιέζονται, «ρουφώντας» τη διαστολή.
5. Σύνοψη: Αφήστε τους σωλήνες να «αναπνεύσουν»
📋 Τι πρέπει να θυμάστε
Η θερμική διαστολή δεν είναι «κακοτεχνία», είναι νόμος της φύσης. Η κακοτεχνία είναι να μην της δώσεις τον χώρο να εκτονωθεί. Όταν βλέπετε πλαστικούς σωλήνες να έχουν στραβώσει ακαλαίσθητα σε ένα λεβητοστάσιο, ξέρετε πλέον ότι ο εγκαταστάτης «ξέχασε» να υπολογίσει τα σωστά σταθερά και ολισθαίνοντα σημεία.
➡️ Επόμενο Βήμα
Τώρα που τελειώσαμε με τη μηχανική συμπεριφορά των σωλήνων, ήρθε η ώρα να αντιμετωπίσουμε έναν νέο, σύγχρονο «εφιάλτη» για τους μηχανικούς: Την αεροστεγανότητα. Τα νέα, ενεργειακά σπίτια δεν επιτρέπεται να «μπάζουν» καθόλου αέρα. Αν έχουμε τρυπήσει τους τοίχους σε 50 σημεία για σωλήνες, πώς θα σφραγίσουμε αυτές τις τρύπες; Στο τελευταίο άρθρο: Διελεύσεις Σωληνώσεων & Blower Door Test.
