Oikodomisis

Σίδηρος vs Χάλυβας: Διαφορές στη Συμπεριφορά

Γιατί η βαφή αντιδρά διαφορετικά στον χυτοσίδηρο και στον χάλυβα.

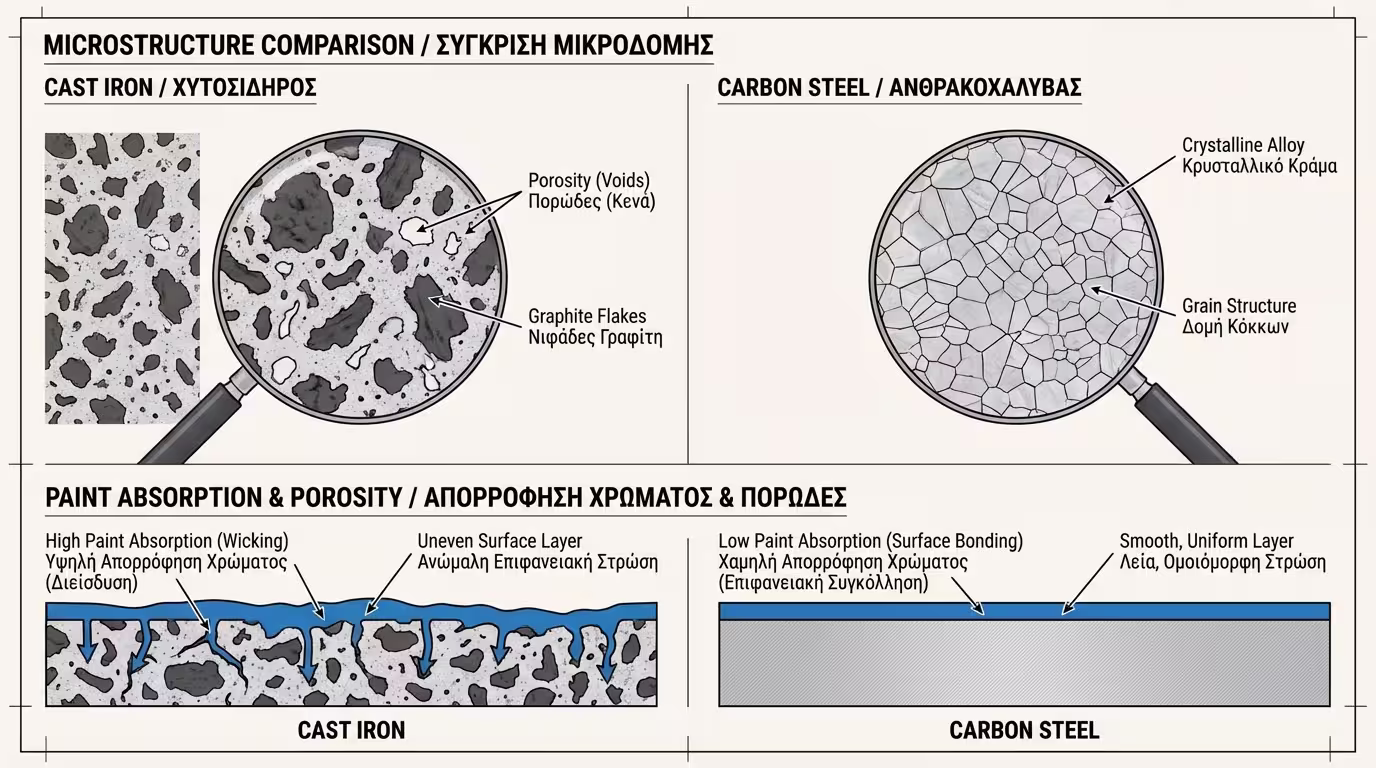

Ινφογκράφικ: Η σύσταση του σιδήρου (μαντέμι) vs του χάλυβα (ατσάλι) και οι επιπτώσεις στη βαφή.

Σίδηρος ή Χάλυβας;

Αν και χρησιμοποιούμε τις λέξεις εναλλακτικά, από άποψη μεταλλουργίας ο χυτοσίδηρος (μαντέμι) και ο χάλυβας (ατσάλι) είναι διαφορετικά υλικά. Ο σίδηρος είναι πιο πορώδης και άγριος, ενώ ο χάλυβας είναι λείος και ελαστικός. Αυτές οι διαφορές καθορίζουν την πρόσφυση και τη διάρκεια ζωής του χρώματος.

🧱 Χυτοσίδηρος (Μαντέμι)

Περιέχει >2% άνθρακα. Είναι εύθραυστος και οξειδώνεται γρήγορα σε βάθος. Η επιφάνειά του «ρουφάει» το χρώμα λόγω πορώδους.

🏗️ Χάλυβας (Ατσάλι)

Κράμα σιδήρου-άνθρακα (<2.1%). Είναι το απόλυτο κατασκευαστικό υλικό, αλλά κρύβει την παγίδα της καλαμίνας.

Ο κρυφός εχθρός του χάλυβα: Καλαμίνα

Στον καινούργιο χάλυβα υπάρχει η Καλαμίνα (Mill Scale), ένα σκληρό, μπλε-μαύρο στρώμα οξειδίων. Μοιάζει με προστασία, αλλά δεν έχει πρόσφυση στον πυρήνα του μετάλλου.

Αν βάψετε πάνω της, μόλις το μέταλλο συσταλεί, η καλαμίνα θα «σκάσει», συμπαρασύροντας όλο το χρώμα. Η αφαίρεσή της με αμμοβολή ή επίμονο τρίψιμο είναι υποχρεωτική.

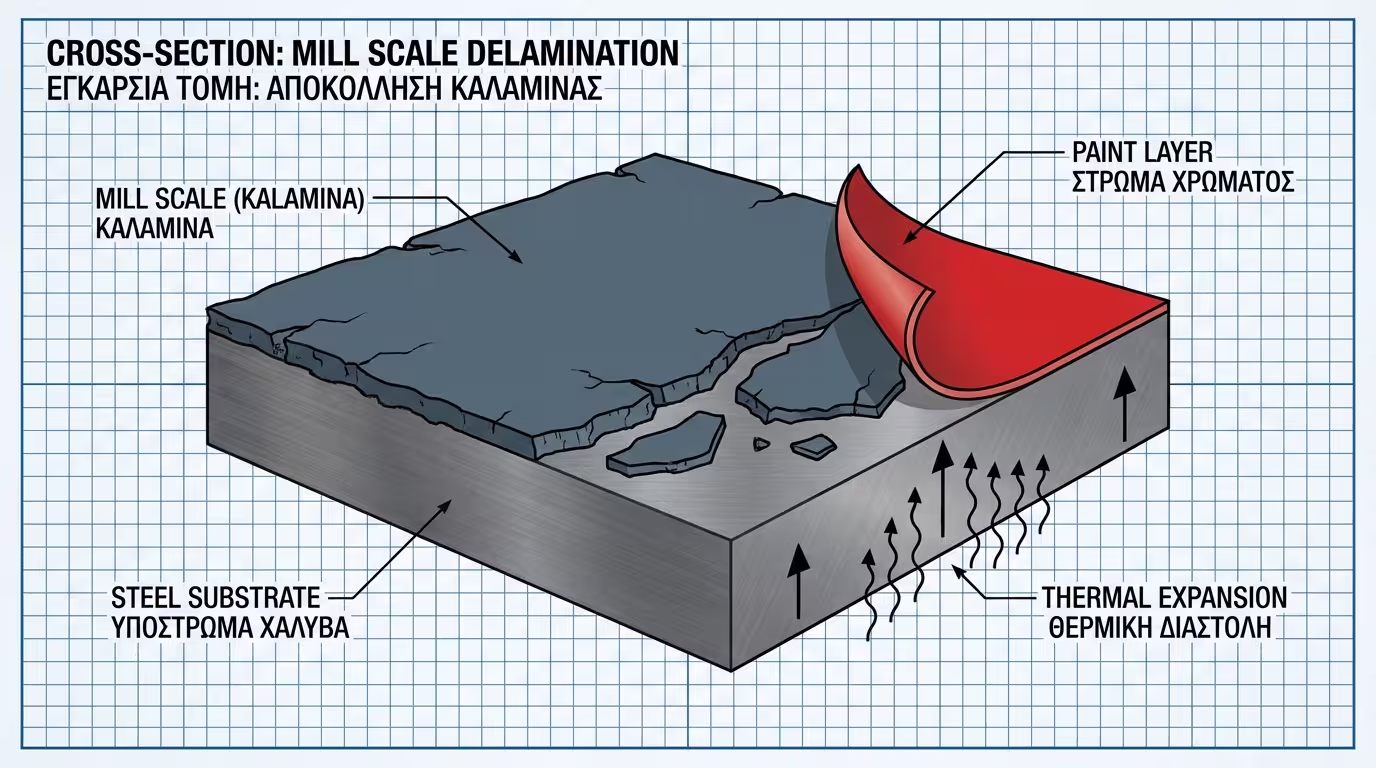

Ινφογκράφικ: Η αποκόλληση του χρώματος λόγω της καλαμίνας (μπλε-μαύρο στρώμα οξειδίων).

Θυσιαζόμενη Άνοδος: Αστάρια Ψευδαργύρου

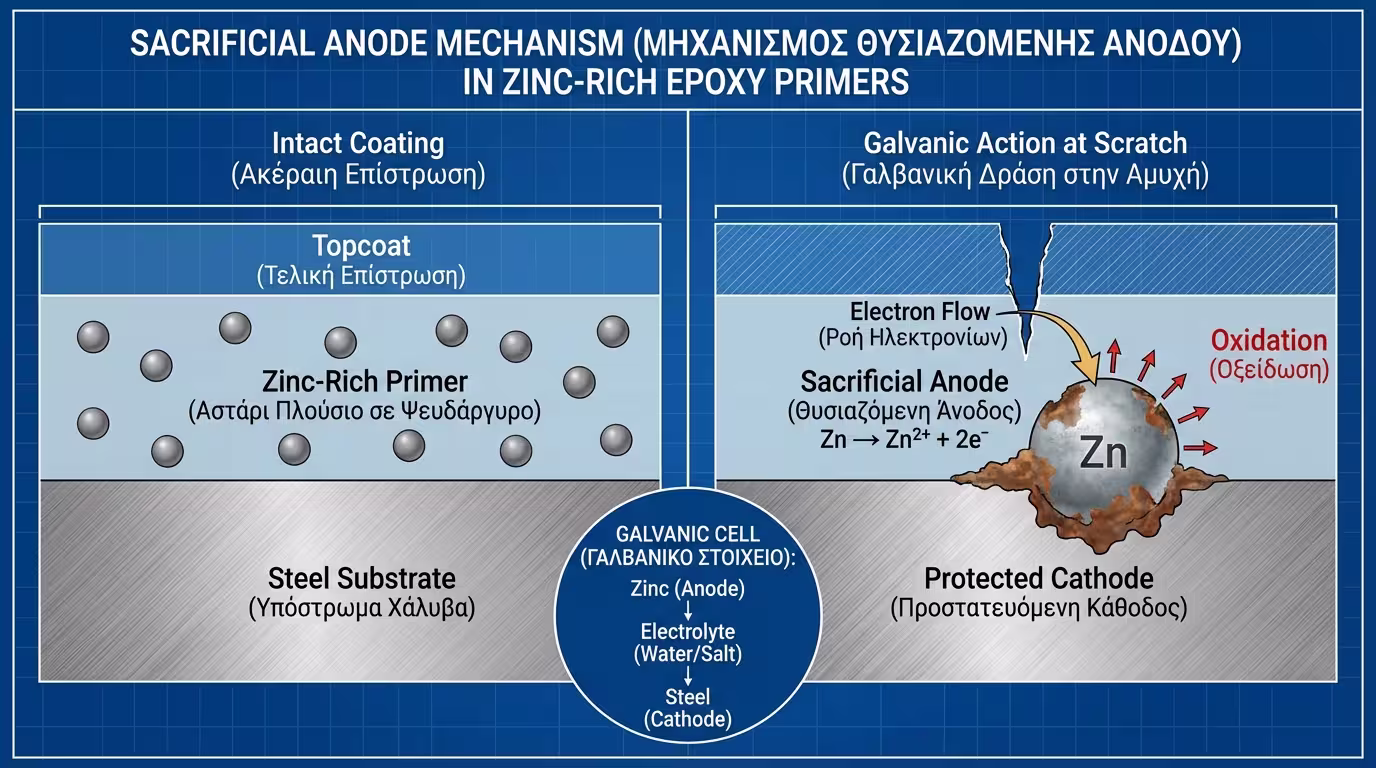

Ινφογκράφικ: Πώς τα εποξειδικά αστάρια πλούσια σε ψευδάργυρο προστατεύουν γαλβανικά τον χάλυβα.

Για μέγιστη προστασία, ειδικά σε παραθαλάσσια έργα, χρησιμοποιούνται Zinc-rich primers. Αυτά τα αστάρια λειτουργούν ως θυσιαζόμενη άνοδος.

🧲 Γαλβανική Προστασία

Ο ψευδάργυρος μέσα στο αστάρι οξειδώνεται στη θέση του χάλυβα. Ακόμα και αν το χρώμα γρατζουνιστεί, η σκουριά δεν εξαπλώνεται υποδόρια.

🛡️ 2K Epoxy Systems

Τα εποξειδικά συστήματα 2 συστατικών προσφέρουν τη μέγιστη χημική και μηχανική αντοχή, "κλειδώνοντας" τη δομή του μετάλλου.

📐 Engineering Tip: Σε χάλυβα, η χρήση αμμοβολής μέχρι βαθμού Sa 2.5 είναι η μόνη εγγύηση για τη μόνιμη πρόσφυση εποξειδικών συστημάτων υψηλής απόδοσης.

Έλεγχος Πρόσφυσης: ISO 2409

Πριν την επαναβαφή, χρησιμοποιούμε το Cross-cut test (ISO 2409). Χαράσσουμε ένα πλέγμα στην παλιά βαφή και χρησιμοποιούμε ειδική ταινία για να δούμε αν θα αποκολληθεί.

Αν η αποκόλληση είναι πάνω από 15% (Class 3-5), το παλιό χρώμα πρέπει να αφαιρεθεί ολοσχερώς. Αν είναι κάτω από 5%, μπορούμε να βάψουμε από πάνω με ασφάλεια.

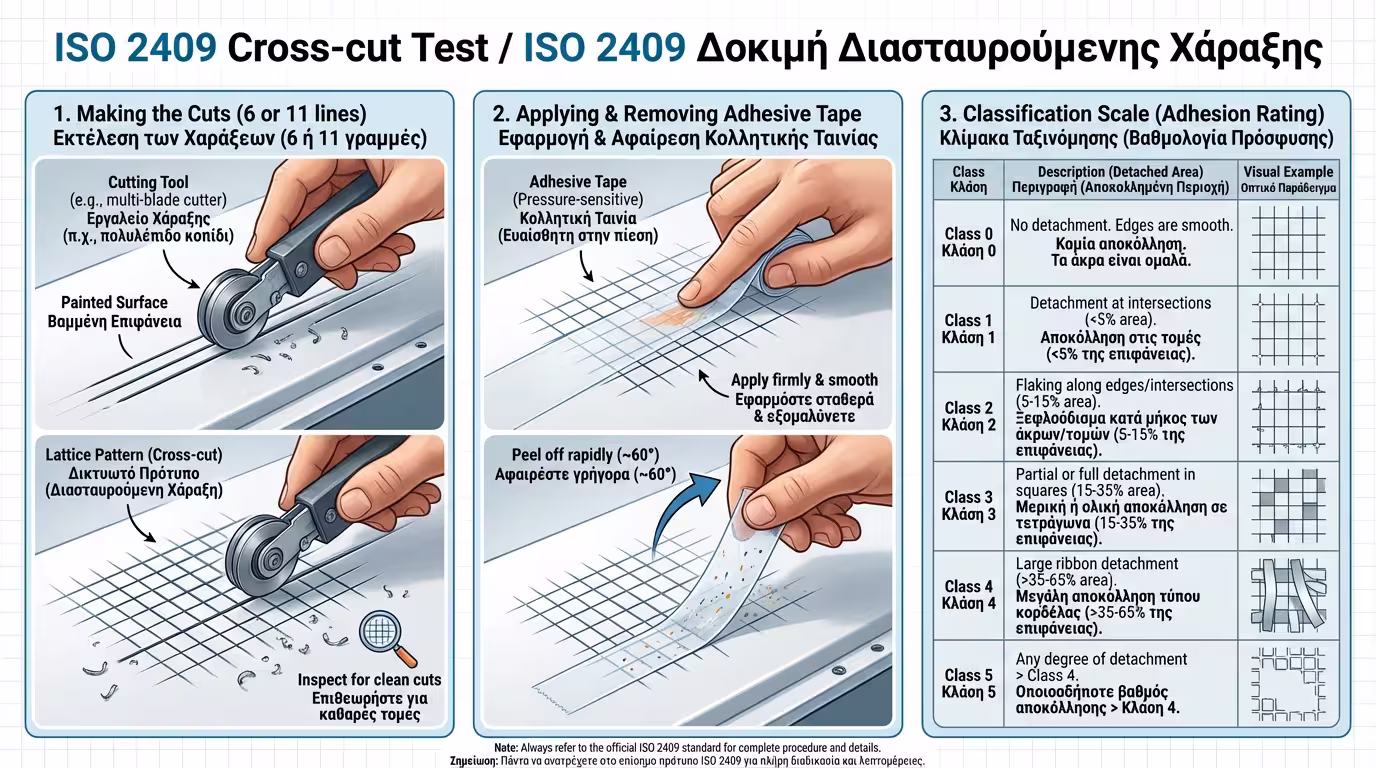

Ινφογκράφικ: Η μέθοδος χάραξης πλέγματος (Cross-cut test) για την αξιολόγηση της πρόσφυσης.

Σχετικά Άρθρα

Τι Διαφέρει στη Βαφή Μετάλλου; Ανοξείδωτο Ατσάλι: Πότε Χρειάζεται Βαφή; Προετοιμασία Επιφάνειας πριν τη Βαφή

Preview
