🔋 Το Γαλβανικό Σταυρόλεξο
Για να υπάρξει διάβρωση απαιτούνται τέσσερα στοιχεία: άνοδος, κάθοδος, ηλεκτρολύτης (υγρασία) και μεταλλική διαδρομή. Η βαφή λειτουργεί ως μονωτής που διακόπτει αυτό το κύκλωμα, εμποδίζοντας την κίνηση των ιόντων.
Τι Διαφέρει στη Βαφή Μετάλλου; Ο Απόλυτος Τεχνικός Οδηγός Προστασίας
Η βαφή μετάλλου δεν είναι απλώς αισθητική παρέμβαση, αλλά μια κρίσιμη μηχανολογική εφαρμογή που αντιμετωπίζει τη θερμοδυναμική τάση των μετάλλων να επιστρέψουν στην αρχική τους ορυκτή μορφή μέσω της οξείδωσης.
1. Η Φύση του Εχθρού: Ηλεκτροχημική Διάβρωση (Σκουριά)
Σε αντίθεση με τον σοβά ή το ξύλο, το μέταλλο είναι ένας αγωγός ηλεκτρισμού. Η σκουριά δεν είναι απλώς «βρωμιά», αλλά ένα ηλεκτροχημικό φαινόμενο όπου δημιουργούνται μικροσκοπικά γαλβανικά στοιχεία (άνοδος/κάθοδος) στην επιφάνεια του μετάλλου παρουσία υγρασίας και οξυγόνου.

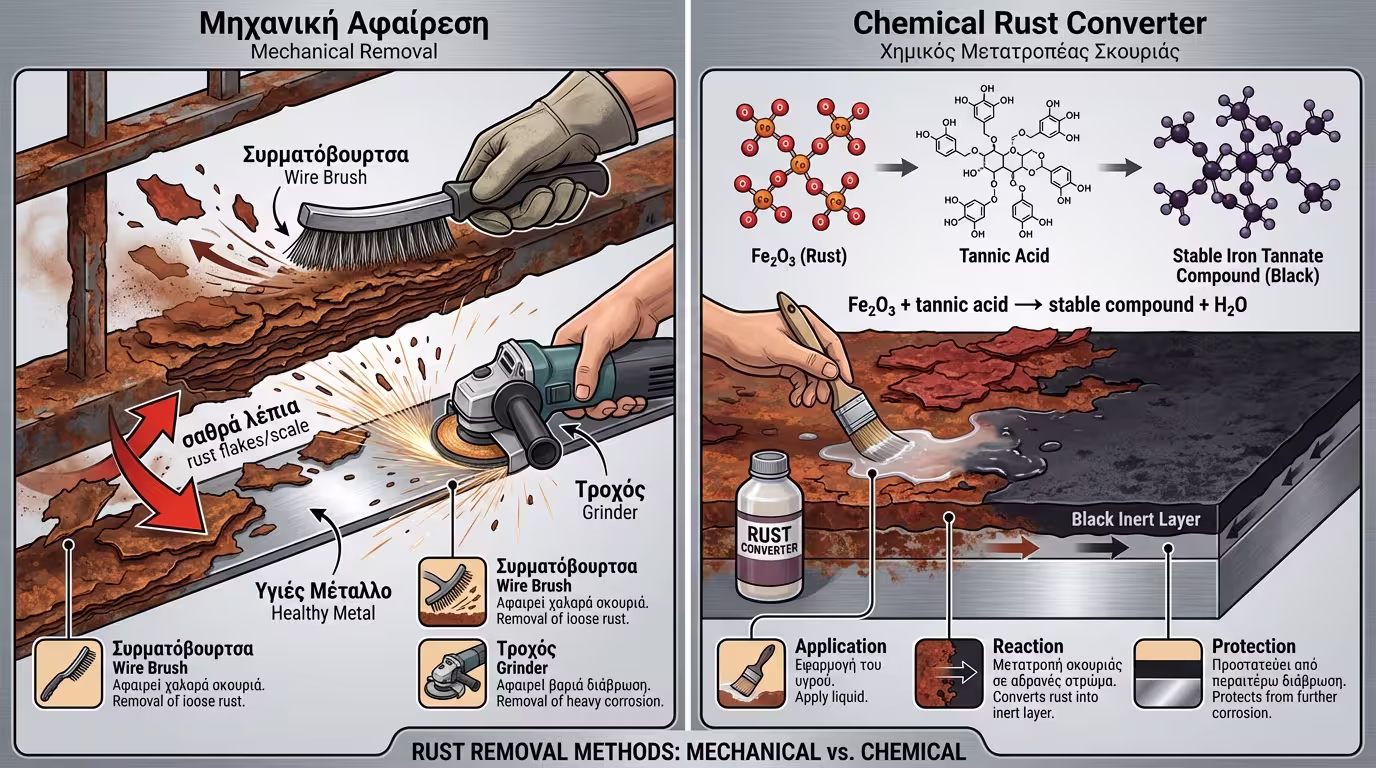

🏗️ Πρότυπα Καθαρότητας (ISO 8501-1)
Η σαθρή σκουριά πρέπει να απομακρυνθεί πλήρως. Οι επαγγελματικές προδιαγραφές απαιτούν συνήθως καθαρισμό βαθμού Sa 2.5 (Near White Metal) μέσω αμμοβολής, ώστε το αστάρι να "αγκυρώσει" σε καθαρή κρυσταλλική δομή.
2. Η Πρόκληση της Πρόσφυσης: Επιφανειακή Ενέργεια
Το μέταλλο έχει υψηλή επιφανειακή ενέργεια, αλλά συχνά καλύπτεται από passivation oils ή οξείδια που την μειώνουν δραματικά. Η πρόσφυση στο μέταλλο είναι κυρίως χημική και πολική, όχι απλώς μηχανική όπως στο ξύλο.
🔩 Σιδηρούχα (Carbon Steel)
Ο χάλυβας απαιτεί ενεργή αντισκωριακή προστασία. Τα αστάρια φωσφορικού ψευδαργύρου δημιουργούν ένα παθητικό στρώμα στην επιφάνεια του μετάλλου, καθιστώντας το χημικά αδρανές.
🪞 Μη Σιδηρούχα (Aluminium / Galvanized)
Εδώ το πρόβλημα είναι η "αστάθεια" της επιφάνειας. Απαιτείται Wash Primer 2 συστατικών ή ειδικά εποξειδικά πρόσφυσης που κάνουν "chemical etching" στην επιφάνεια, αυξάνοντας τη διαβρεκτότητα του υποστρώματος.
3. Στρατηγικές Προστασίας: Barrier vs. Galvanic Shied
Δεν προστατεύουν όλα τα χρώματα με τον ίδιο τρόπο. Η επιλογή του συστήματος (αστάρι + τελικό) εξαρτάται από το αν θέλουμε να "σφραγίσουμε" το μέταλλο ή να το προστατεύσουμε ηλεκτροχημικά.
🛡️ Barrier Protection (Προστασία Φραγμού)
Τα παραδοσιακά συστήματα (Primer + Topcoat) βασίζονται στο πάχος του φιλμ. Όσο πιο "πυκνή" είναι η ρητίνη, τόσο πιο δύσκολο είναι για το νερό και το οξυγόνο να διαπεράσουν το στρώμα και να φτάσουν στο μέταλλο. Το πάχος DFT είναι το κλειδί.
🔋 Sacrificial Protection (Θυσιαζόμενη Προστασία)
Σε ακραίες συνθήκες, χρησιμοποιούμε αστάρια πλούσια σε ψευδάργυρο (Zinc-Rich). Εδώ, ο ψευδάργυρος οξειδώνεται στη θέση του σιδήρου, προσφέροντας προστασία ακόμα και αν η βαφή γρατζουνιστεί μέχρι το μέταλλο.
4. Η Γωνιά του Μηχανικού: ISO 12944 (Edition 2018)
Η παγκόσμια "Βίβλος" της αντιδιαβρωτικής προστασίας. Το πρότυπο ISO 12944 καθορίζει πλέον 6 κατηγορίες, με την τελευταία αναθεώρηση να εισάγει την κατηγορία CX (Extreme) για υπεράκτιες εγκαταστάσεις και τροπικά περιβάλλοντα.
🏙️ C3 (Medium) / C4 (High)
Η τυπική ελληνική παραθαλάσσια πόλη. Απαιτεί συστήματα με DFT > 200μm. Ένα απλό "πέρασμα" με πινέλο είναι τεχνικά ανεπαρκές για διάρκεια άνω των 5 ετών.
🧪 Δοκιμή Cross-Cut (ISO 2409)
Πώς ελέγχουμε αν η βαφή "πέτυχε"; Χαράσσουμε ένα πλέγμα στην επιφάνεια και ελέγχουμε την αποκόλληση με ειδική ταινία. Η κατηγορία Gt0 (καμία αποκόλληση) είναι ο στόχος κάθε επαγγελματία.
📐 Τεχνική Συμβουλή: Στις μεταλλικές κατασκευές, οι γωνίες και οι ακμές (edges) είναι τα πρώτα σημεία που αστοχούν. Εφαρμόζετε πάντα ένα "stripe coat" (έξτρα χέρι με πινέλο) στις ακμές πριν την καθολική βαφή.
Συμπέρασμα: Πρόληψη vs. Επιδιόρρευση
Η βαφή μετάλλου είναι ένας αγώνας ενάντια στο χρόνο και τη χημεία. Η επένδυση σε ένα ποιοτικό σύστημα (σωστή απολίπανση, κατάλληλο αστάρι και επαρκές πάχος DFT) κοστίζει λιγότερο από τη συνεχή αντιμετώπιση της σκουριάς κάθε δύο χρόνια. Θυμηθείτε: το χρώμα στο μέταλλο δεν είναι "makeup", είναι θώρακας.
Σχετικά Άρθρα
Προετοιμασία Επιφάνειας πριν τη Βαφή Αστάρια Μετάλλου: Ποια και Πότε; Σύστημα Βαφής: Αστάρι + Ενδιάμεσο + Τελικό
Βαφή Μετάλλου και Αντισκωριακή Προστασία
Επιστροφή στην κατηγορία.
Μετάβαση στην κατηγορίαΚεντρικός Οδηγός
Επιστροφή στον κεντρικό οδηγό.
Μετάβαση στον οδηγό
