Heatmaps Δικτύων (Wi-Fi Planning): Πώς οι επαγγελματίες σχεδιάζουν την τέλεια κάλυψη χωρίς "νεκρές" ζώνες πριν καν χτιστεί το κτίριο

Μέχρι τώρα, έχουμε αναλύσει τη φυσική των ραδιοκυμάτων, τα υλικά που εμποδίζουν το σήμα και τους κανόνες τοποθέτησης των κεραιών. Αν μιλάμε για ένα τυπικό διαμέρισμα 80 τετραγωνικών, ίσως μπορείτε να βασιστείτε στην εμπειρία και τον "κανόνα του αντίχειρα" (π.χ. ένα Access Point στο κέντρο του σαλονιού και ένα στον διάδρομο των υπνοδωματίων).

Τι γίνεται όμως όταν έχετε να δικτυώσετε μια τριώροφη βίλα, ένα ξενοδοχείο 50 δωματίων ή έναν τεράστιο εργασιακό χώρο (Open Space Office); Εκεί, το να μαντεύετε πού θα βάλετε τις κεραίες δεν είναι απλώς ερασιτεχνικό, αλλά μαθηματικά βέβαιο ότι θα οδηγήσει σε πανάκριβα λάθη. Είτε θα αγοράσετε υπερβολικά πολλά Access Points (σπαταλώντας χρήματα), είτε θα αφήσετε τα μισά δωμάτια χωρίς ίντερνετ.

Για να αποφύγουμε αυτές τις "εκπλήξεις", οι μηχανικοί δικτύων χρησιμοποιούμε τον Προγνωστικό Σχεδιασμό (Predictive Design) μέσω Θερμικών Χαρτών (Heatmaps). Πάμε να δούμε πώς η επιστήμη λογισμικού μετατρέπει τον αόρατο αέρα σε μια ξεκάθαρη, πολύχρωμη εικόνα.

1. Τι είναι το Wi-Fi Heatmap (Θερμικός Χάρτης);

Το Heatmap είναι μια οπτική αναπαράσταση της ισχύος του ασύρματου σήματος πάνω στην κάτοψη του κτιρίου σας. Χρησιμοποιεί μια χρωματική κλίμακα, παρόμοια με αυτή που βλέπετε στα δελτία καιρού για τις θερμοκρασίες.

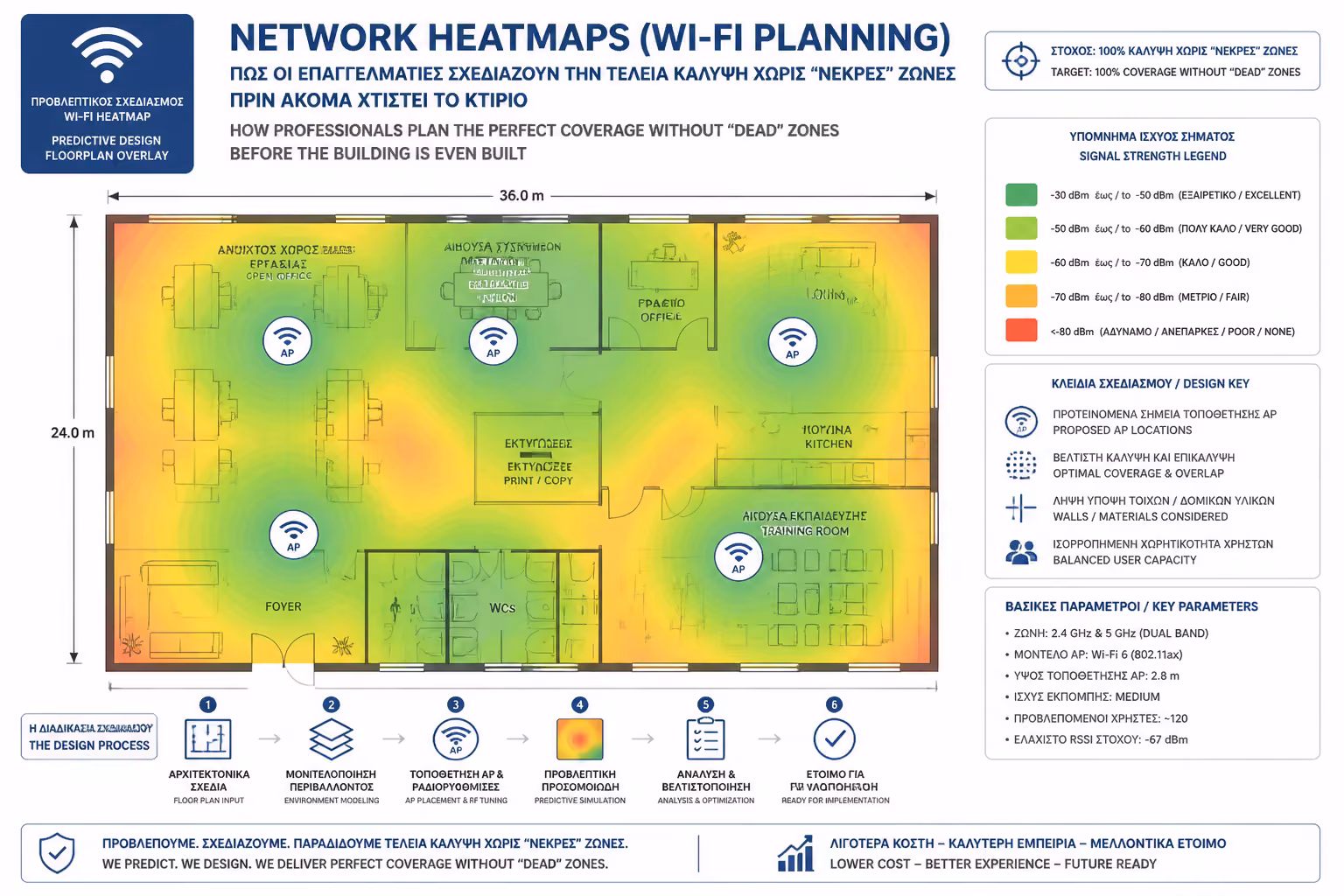

Εικονογράφηση για 1. Τι είναι το Wi-Fi Heatmap (Θερμικός Χάρτης);

Κόκκινο / Πορτοκαλί (Η "Καυτή" Ζώνη)

Υποδηλώνει εξαιρετικά δυνατό σήμα (π.χ. -30 έως -50 dBm). Είστε πολύ κοντά στην κεραία, οι ταχύτητες είναι στο μέγιστο.

Πράσινο / Κίτρινο

Καλό, αξιόπιστο σήμα. Επαρκές για το 90% των καθημερινών εργασιών.

Μπλε (Η "Κρύα" Ζώνη)

Οριακό σήμα. Το ίντερνετ είναι αργό, το βίντεο μπορεί να κολλάει.

Γκρι / Μαύρο (Νεκρή Ζώνη)

Το σήμα είναι ανύπαρκτο. Η συσκευή σας αποσυνδέεται.

2. Πώς γίνεται ο σχεδιασμός ΠΡΙΝ χτιστεί το κτίριο (Predictive Design)

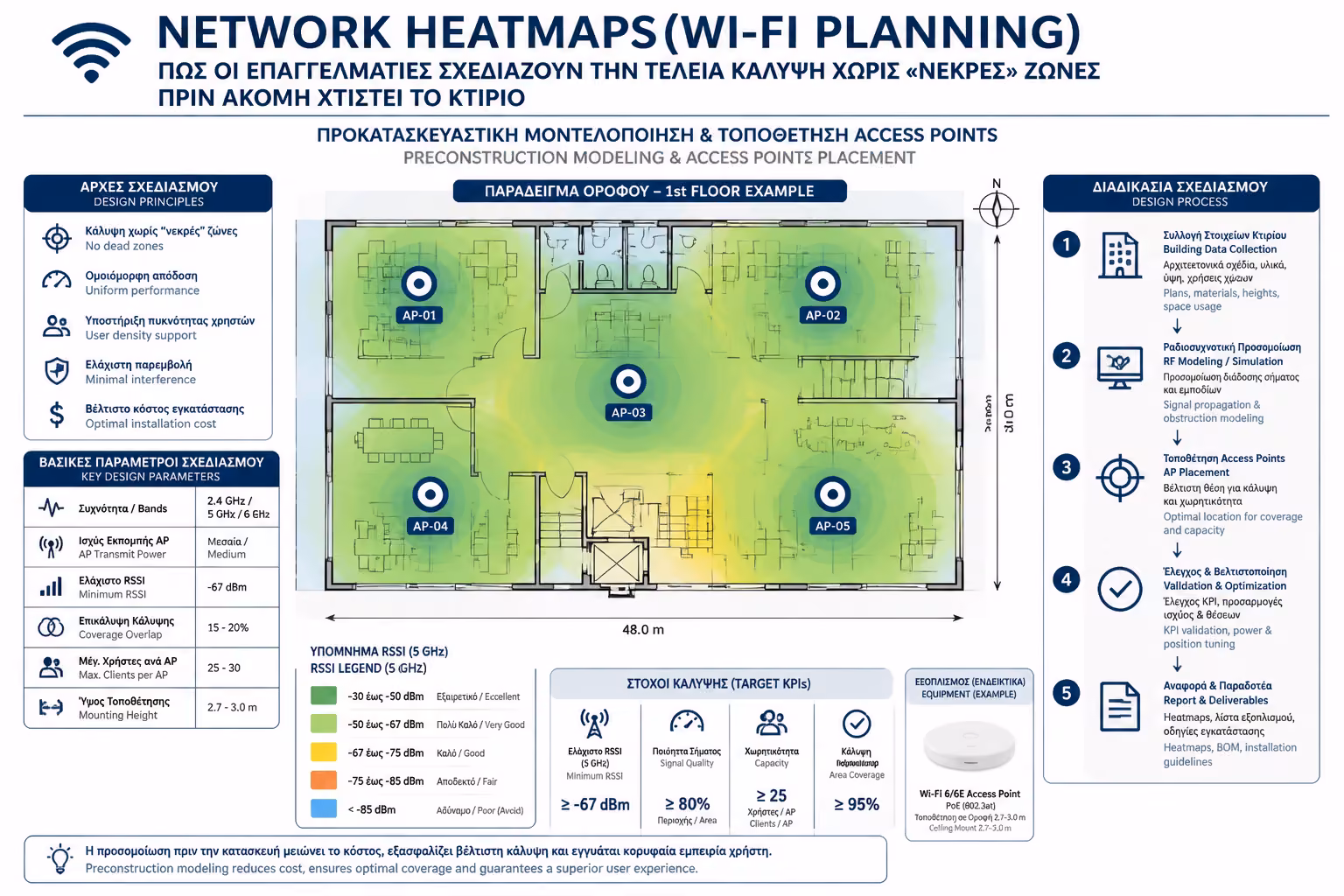

Εικονογράφηση για 2. Πώς γίνεται ο σχεδιασμός ΠΡΙΝ χτιστεί το κτίριο (Predictive Design)

Η πραγματική μαγεία συμβαίνει στο στάδιο της αρχιτεκτονικής μελέτης (στα "μπετά"), όταν ο ηλεκτρολόγος ψάχνει να βρει πού ακριβώς θα αφήσει τις αναμονές (τους σωλήνες) για τα καλώδια UTP στα ταβάνια. Η διαδικασία γίνεται με εξειδικευμένα, πανάκριβα λογισμικά (όπως το Ekahau ή δωρεάν εργαλεία κατασκευαστών όπως το UniFi Design Center).

Η Διαδικασία των 3 Βημάτων:

  1. Εισαγωγή Κάτοψης: Ο μηχανικός φορτώνει το αρχιτεκτονικό σχέδιο του κτιρίου (AutoCAD ή PDF) στο πρόγραμμα και ορίζει την κλίμακα (π.χ. 1 εκατοστό στην οθόνη = 1 μέτρο στην πραγματικότητα).
  2. "Χτίσιμο" των Τοίχων (Το πιο κρίσιμο βήμα): Ο μηχανικός "ζωγραφίζει" τους τοίχους στο πρόγραμμα, ορίζοντας το ακριβές υλικό τους. Λέει στο λογισμικό: "Αυτή η γραμμή είναι τοίχος από τούβλο (-6 dB απώλεια), αυτή είναι γυάλινη πόρτα (-3 dB), και αυτή είναι κολώνα από οπλισμένο μπετόν (-15 dB)".
  3. Εικονική Τοποθέτηση Κεραιών: Ο μηχανικός επιλέγει το ακριβές μοντέλο της κεραίας (π.χ. Wi-Fi 6 Ceiling Mount AP) από τη βάση δεδομένων του προγράμματος και το τοποθετεί εικονικά στον χάρτη. Το πρόγραμμα, γνωρίζοντας τη φυσική της συγκεκριμένης κεραίας και τα εμπόδια που μόλις σχεδιάστηκαν, "βάφει" ακαριαία την κάτοψη, δείχνοντάς σας ακριβώς πού θα φτάνει το σήμα!

Ο μηχανικός μετακινεί εικονικά τις κεραίες με το ποντίκι, μέχρι όλο το κτίριο να "πρασινίσει". Μόλις βρει τις τέλειες θέσεις, δίνει το σχέδιο στον ηλεκτρολόγο για να τραβήξει τα καλώδια.

3. Γιατί είναι απαραίτητο; (Τα 3 λάθη που προλαμβάνει)

Η δημιουργία Heatmap δεν είναι απλώς "ωραία ζωγραφιά". Αποτρέπει καταστροφικά προβλήματα που δεν διορθώνονται εύκολα μετά:

Εικονογράφηση για 3. Γιατί είναι απαραίτητο; (Τα 3 λάθη που προλαμβάνει)

Α. Εξοικονόμηση Εξοπλισμού (Μην αγοράζετε στα τυφλά)

Ένας ερασιτέχνης, για να είναι "σίγουρος" σε ένα ξενοδοχείο, μπορεί να προτείνει 1 Access Point σε κάθε δωμάτιο. Το Heatmap μπορεί να αποδείξει ότι αν οι τοίχοι είναι από γυψοσανίδα, 1 Access Point στον διάδρομο ανά 3 δωμάτια είναι υπεραρκετό, γλιτώνοντας χιλιάδες ευρώ σε εξοπλισμό και καλωδιώσεις.

Β. Προστασία από την "Αυτο-Παρεμβολή" (Co-Channel Interference)

Αν βάλετε υπερβολικά πολλές κεραίες πολύ κοντά τη μία στην άλλη (χωρίς σωστό σχεδιασμό), κάνετε κακό στο δίκτυο! Οι κεραίες θα αρχίσουν να εκπέμπουν στις ίδιες συχνότητες, θα "φωνάζουν" η μία πάνω στην άλλη, και τα κινητά σας θα μπερδεύονται, μη ξέροντας πού να συνδεθούν (Sticky Clients). Το Heatmap βοηθάει τον μηχανικό να χαμηλώσει εικονικά την ισχύ εκπομπής (Tx Power) ώστε η κάλυψη της μίας κεραίας να μην "πατάει" άγαρμπα πάνω στην άλλη.

Γ. Capacity Planning (Σχεδιασμός Χωρητικότητας)

Το σήμα δεν είναι το μόνο ζητούμενο. Σε μια αίθουσα συνεδριάσεων, το σήμα (κόκκινο χρώμα στο Heatmap) μπορεί να είναι τέλειο με 1 μόνο Access Point. Όμως, αν μπουν μέσα 150 άτομα με τα laptops τους, αυτή η 1 κεραία θα "γονατίσει" γιατί δεν έχει την επεξεργαστική ισχύ (Capacity) να εξυπηρετήσει 150 χρήστες ταυτόχρονα. Το λογισμικό σχεδιασμού μάς επιτρέπει να ορίσουμε "Ζώνες Υψηλής Πυκνότητας" ώστε να τοποθετήσουμε 2 ή 3 APs στον ίδιο χώρο, μοιράζοντας τον φόρτο εργασίας.

4. Το Site Survey (Η Επιβεβαίωση στην Πράξη)

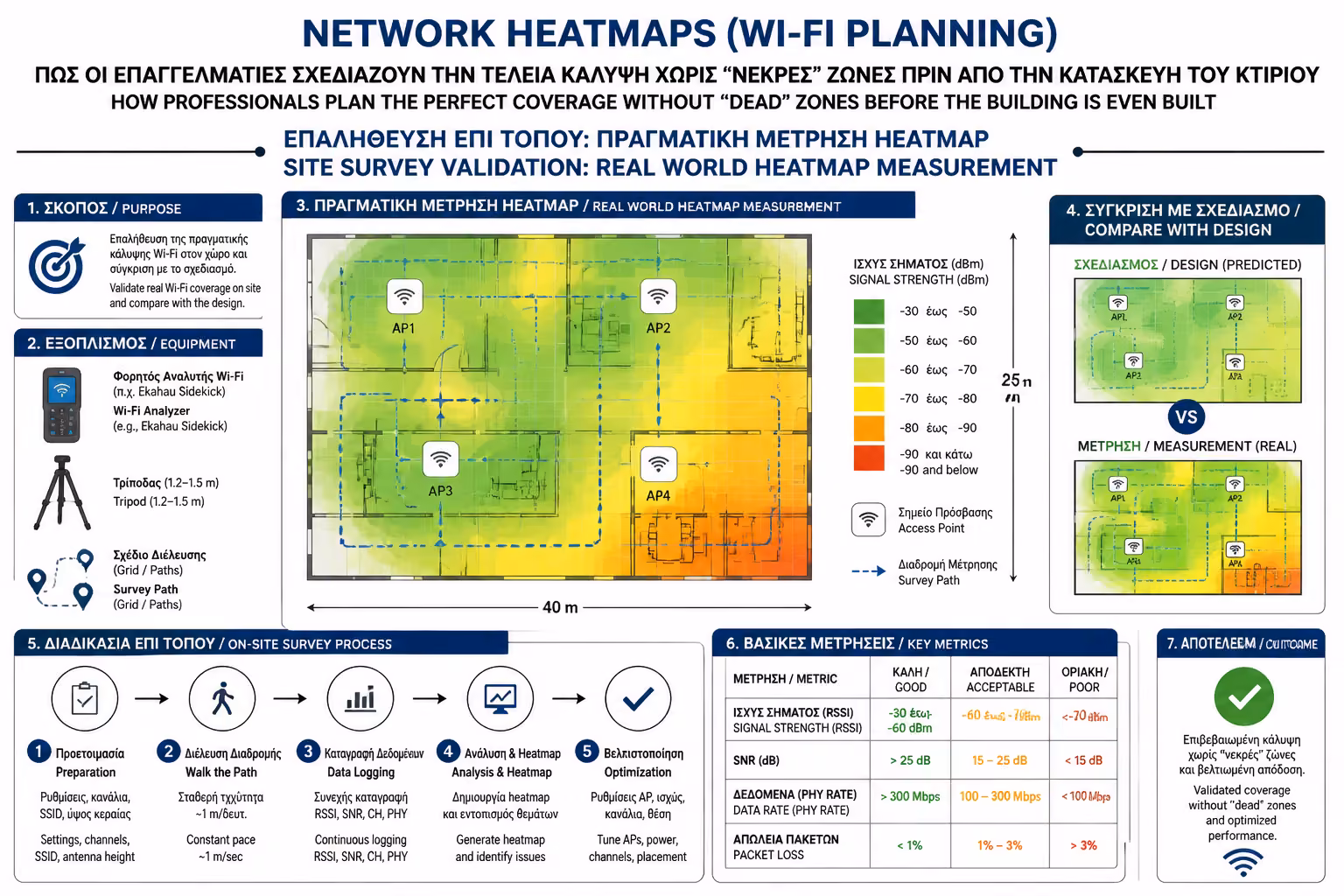

Εικονογράφηση για 4. Το Site Survey (Η Επιβεβαίωση στην Πράξη)

Μόλις το κτίριο χτιστεί και μπουν τα έπιπλα, οι επαγγελματίες κάνουν το Active Site Survey. Αντί να κάθονται στο γραφείο, περπατούν σε κάθε τετραγωνικό του κτιρίου κρατώντας ένα laptop και έναν ειδικό αισθητήρα (Spectrum Analyzer). Το λογισμικό καταγράφει το πραγματικό σήμα σε πραγματικό χρόνο, συνυπολογίζοντας πλέον και εξωτερικές παρεμβολές (όπως τα Wi-Fi των γειτονικών κτιρίων, τα ραντάρ ή τους φούρνους μικροκυμάτων), παράγοντας τον τελικό, αληθινό Θερμικό Χάρτη Παράδοσης.

Συνοψίζοντας

Το Wi-Fi δεν χρειάζεται να είναι ρώσικη ρουλέτα. Χρησιμοποιώντας εργαλεία Wi-Fi Planning και Heatmaps, αφαιρούμε εντελώς το στοιχείο της τύχης από την εγκατάσταση. Γνωρίζουμε εκ των προτέρων πόσες κεραίες χρειαζόμαστε, ακριβώς πού πρέπει να μπουν (με ακρίβεια εκατοστού) και με τι ρυθμίσεις ισχύος, εξασφαλίζοντας ότι η μετάβασή σας από το σαλόνι στο υπνοδωμάτιο θα είναι απολύτως "αναίμακτη" όσον αφορά την ταχύτητα.

Επόμενο Βήμα: Μιας και αναφέραμε τη "μετάβαση από το σαλόνι στο υπνοδωμάτιο", εδώ κρύβεται ένα από τα πιο εκνευριστικά προβλήματα των μεγάλων σπιτιών. Μιλάτε στο Viber, προχωράτε στον διάδρομο, και ξαφνικά η κλήση σας κόβεται, παρόλο που έχετε πολλές κεραίες. Γιατί το κινητό σας "κολλάει" στην παλιά κεραία αντί να πιάσει την πιο κοντινή;

Θέλετε να προχωρήσουμε στο επόμενο (και ίσως το πιο ζωτικό για την καθημερινότητά σας) άρθρο της Κατηγορίας Γ: Band Steering και Roaming (802.11k/v/r): Πώς να μετακινείστε από όροφο σε όροφο χωρίς να κόβεται η κλήση σας στο WhatsApp ή στο Viber;
