Προεγκατάσταση για Αντλία Θερμότητας: Απαιτήσεις καλωδίωσης και παροχής ρεύματος για το μέλλον της θέρμανσης
Η αντλία θερμότητας έχει γίνει η κεντρική λύση της ενεργειακής μετάβασης για κατοικίες. Όμως σε αντίθεση με τον παλιό καυστήρα, δεν είναι ένα μηχάνημα που απλώς βρίσκει μια πρίζα και αρχίζει να δουλεύει.
Χρειάζεται ισχυρή ηλεκτρική τροφοδοσία, σωστή επικοινωνία με θερμοστάτες ή χειριστήρια και αρκετό χώρο στον πίνακα για τις προστασίες της. Αν αυτά δεν έχουν προβλεφθεί νωρίς, η μεταγενέστερη εγκατάσταση δυσκολεύει πολύ.
Η σωστή προεγκατάσταση σάς επιτρέπει να επιλέξετε αργότερα εξοπλισμό χωρίς να ξηλώσετε ξανά δάπεδα, τοίχους ή εξωτερικές οδεύσεις μόνο και μόνο για να φτάσει η σωστή γραμμή στο σωστό σημείο.

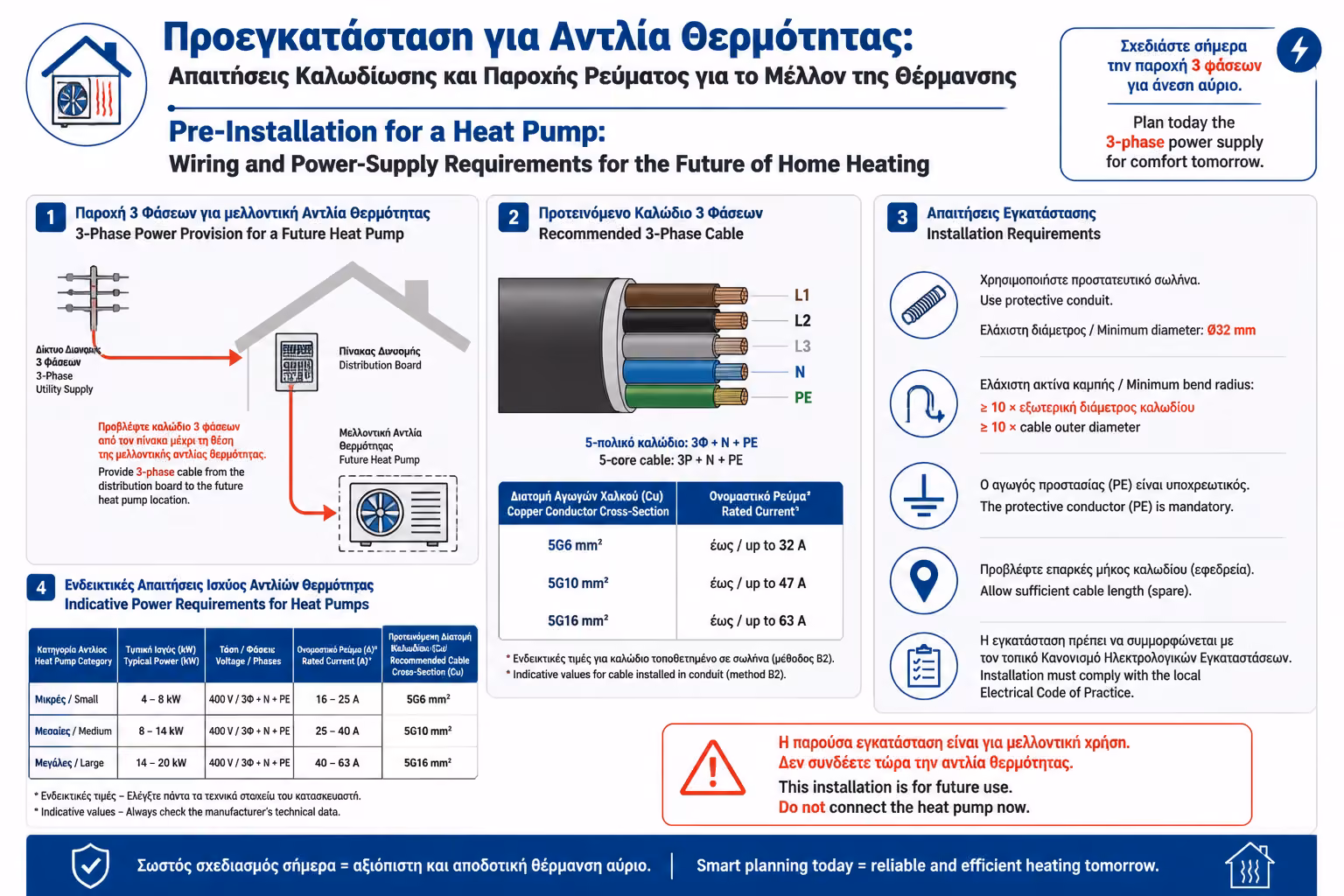

1. Το καλώδιο ισχύος πρέπει να βλέπει το μέλλον και όχι μόνο τη σημερινή συσκευή
Η εξωτερική μονάδα μιας αντλίας θερμότητας απαιτεί δική της γραμμή από τον πίνακα και αυτή η γραμμή πρέπει να dimensionάρεται με βάση όχι μόνο το σημερινό σενάριο, αλλά και το μελλοντικό εύρος ισχύος που μπορεί να χρειαστεί το κτίριο.
Ακόμη και αν σήμερα σκέφτεστε μικρότερη μονοφασική μονάδα, η πιο ώριμη λογική είναι συχνά να περαστεί τριφασικό καλώδιο 5x4 mm² ή 5x6 mm² μέχρι το πιθανό σημείο της εξωτερικής μονάδας.
Έτσι, αν αύριο η τελική επιλογή απαιτήσει τριφασική παροχή, η υποδομή θα είναι ήδη εκεί και δεν θα χρειαστείτε νέο μεγάλο πέρασμα καλωδίων.
Τριφασική λογική όπου γίνεται
Ακόμη και αν η τελική μονάδα δεν έχει αποφασιστεί, το 5κλωνο καλώδιο κρατά επιλογές ανοιχτές.
5x4 ή 5x6 mm² ανά περίπτωση
Η ακριβής επιλογή εξαρτάται από ισχύ, αποστάσεις και συνολικό ενεργειακό σχεδιασμό.
Το future-proofing είναι κυρίως σωστή όδευση
Το δύσκολο αργότερα δεν είναι το μηχάνημα αλλά το να φτάσει ως εκεί η σωστή τροφοδοσία.

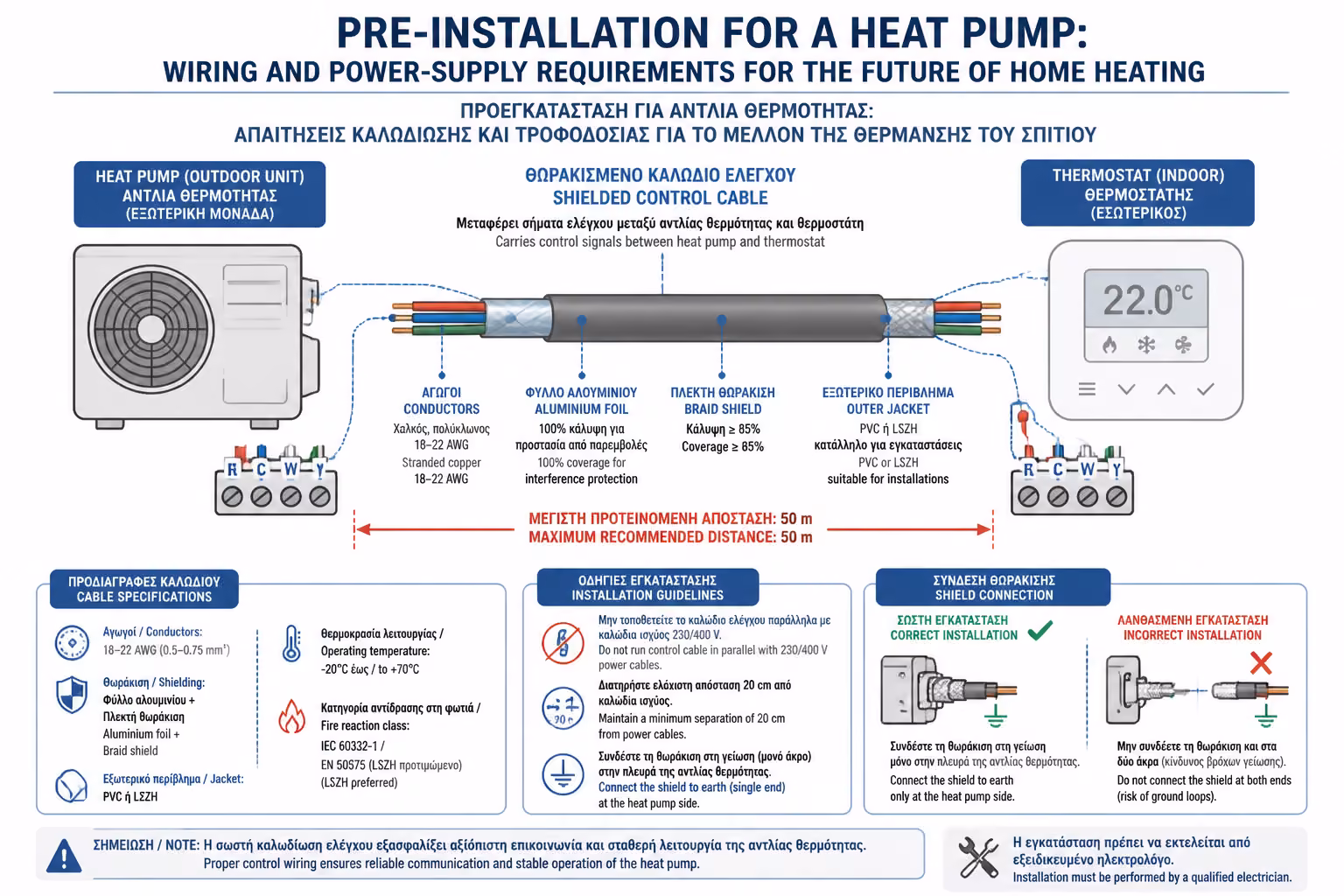

2. Το καλώδιο εντολών δεν είναι δευτερεύουσα λεπτομέρεια
Η αντλία θερμότητας πρέπει να επικοινωνεί με θερμοστάτες, χειριστήρια ή ελεγκτές. Για τον λόγο αυτό η πρόβλεψη ξεχωριστού καλωδίου ελέγχου ή θωρακισμένης γραμμής δεδομένων είναι εξίσου σημαντική με το καλώδιο ισχύος.
Η χρήση ακατάλληλων κοινών καλωδίων μπορεί να οδηγήσει σε παρεμβολές, προβλήματα επικοινωνίας ή μελλοντικούς περιορισμούς όταν θα θελήσετε πιο εξελιγμένο έλεγχο.
Ένα LiYCY 4x0.75 mm² ή άλλη κατάλληλη γραμμή ελέγχου, σε ξεχωριστή όδευση όπου χρειάζεται, είναι πολύ μικρό κόστος μπροστά στη δυσκολία μεταγενέστερης προσθήκης.
Ξεχωριστή γραμμή ελέγχου
Η επικοινωνία της αντλίας δεν πρέπει να αφήνεται σε πρόχειρες λύσεις.
Θωράκιση όπου απαιτείται
Η ποιότητα του καλωδίου βοηθά στην αξιόπιστη μετάδοση εντολών ή δεδομένων.
Σκέψη για μελλοντικούς ελεγκτές
Η πρόβλεψη πρέπει να καλύπτει και αναβαθμίσεις ελέγχου, όχι μόνο την πρώτη εκκίνηση.
Μικρό κόστος, μεγάλη αξία
Το control cable είναι κλασική λεπτομέρεια που ξεχνιέται και λείπει μετά.

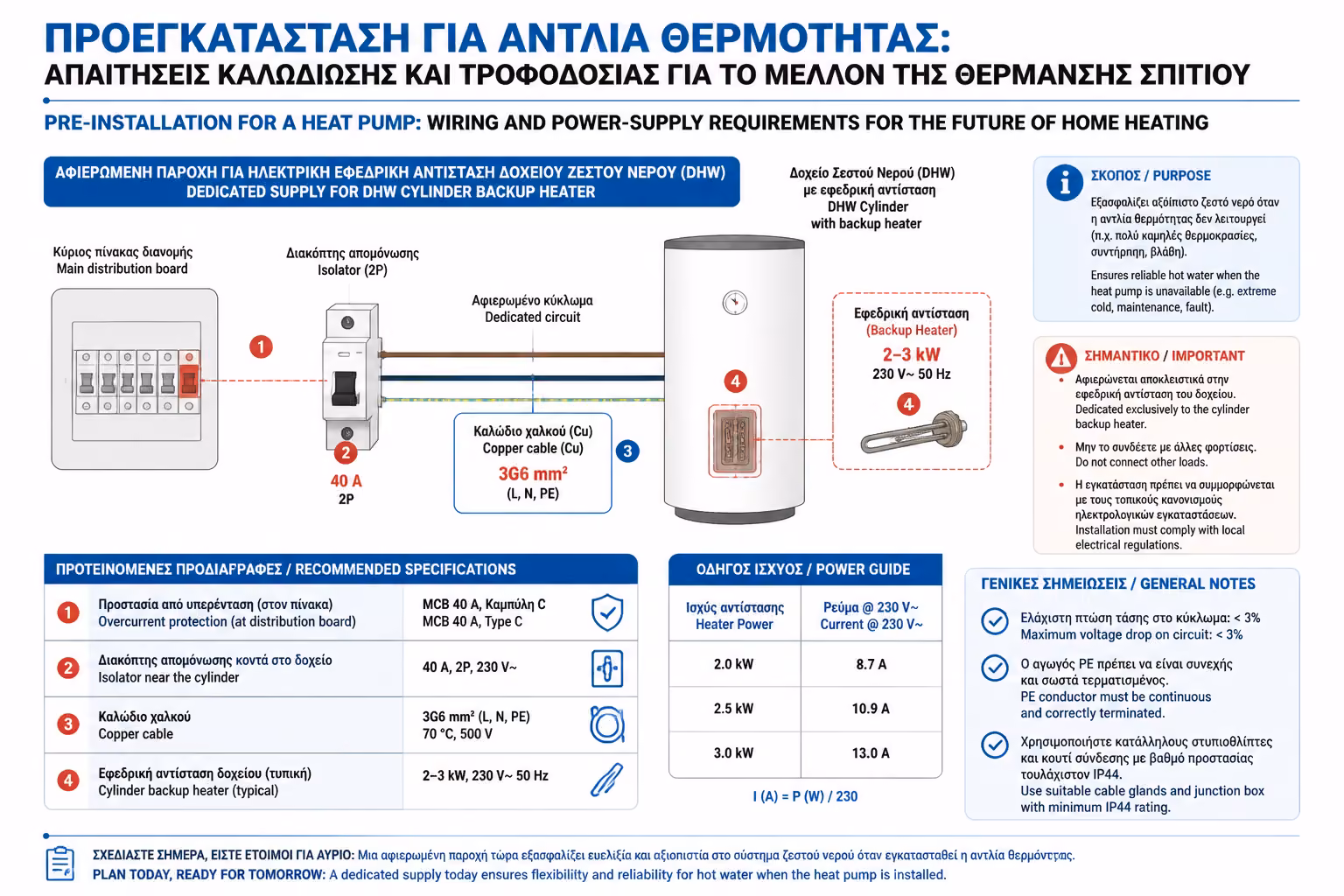

3. Το μπόιλερ ΖΝΧ και οι βοηθητικές αντιστάσεις θέλουν δική τους σκέψη
Αν η αντλία θερμότητας πρόκειται να συνδυαστεί με μπόιλερ ή δοχείο για ζεστό νερό χρήσης, είναι σοφό να προβλεφθεί και η ηλεκτρική τροφοδοσία της αντίστασης backup ή αντιλεγιονελλικής λειτουργίας.
Αυτή η ανάγκη συχνά παραβλέπεται, επειδή όλοι σκέφτονται μόνο την εξωτερική μονάδα. Όμως η συνολική εγκατάσταση περιλαμβάνει και βοηθητικά στοιχεία που ίσως χρειάζονται ανεξάρτητη γραμμή.
Μια γραμμή 3x2.5 mm² ή 3x4 mm² προς το κατάλληλο σημείο μπορεί να λύσει μελλοντικά σενάρια χωρίς καμία νέα αναστάτωση.
Σκέψη πέρα από την εξωτερική μονάδα
Το σύστημα ΖΝΧ μπορεί να φέρει δικές του απαιτήσεις τροφοδοσίας.
Backup heater provision
Η βοηθητική αντίσταση δεν πρέπει να αιφνιδιάζει τον πίνακα αργότερα.
Σωστή γραμμή στο λεβητοστάσιο ή την αποθήκη
Η όδευση προς το σημείο του δοχείου σώζει μελλοντικό χρόνο και κόστος.
Ολόκληρο σύστημα, όχι μόνο μία συσκευή
Η προεγκατάσταση πρέπει να βλέπει το σύνολο της τελικής διάταξης.

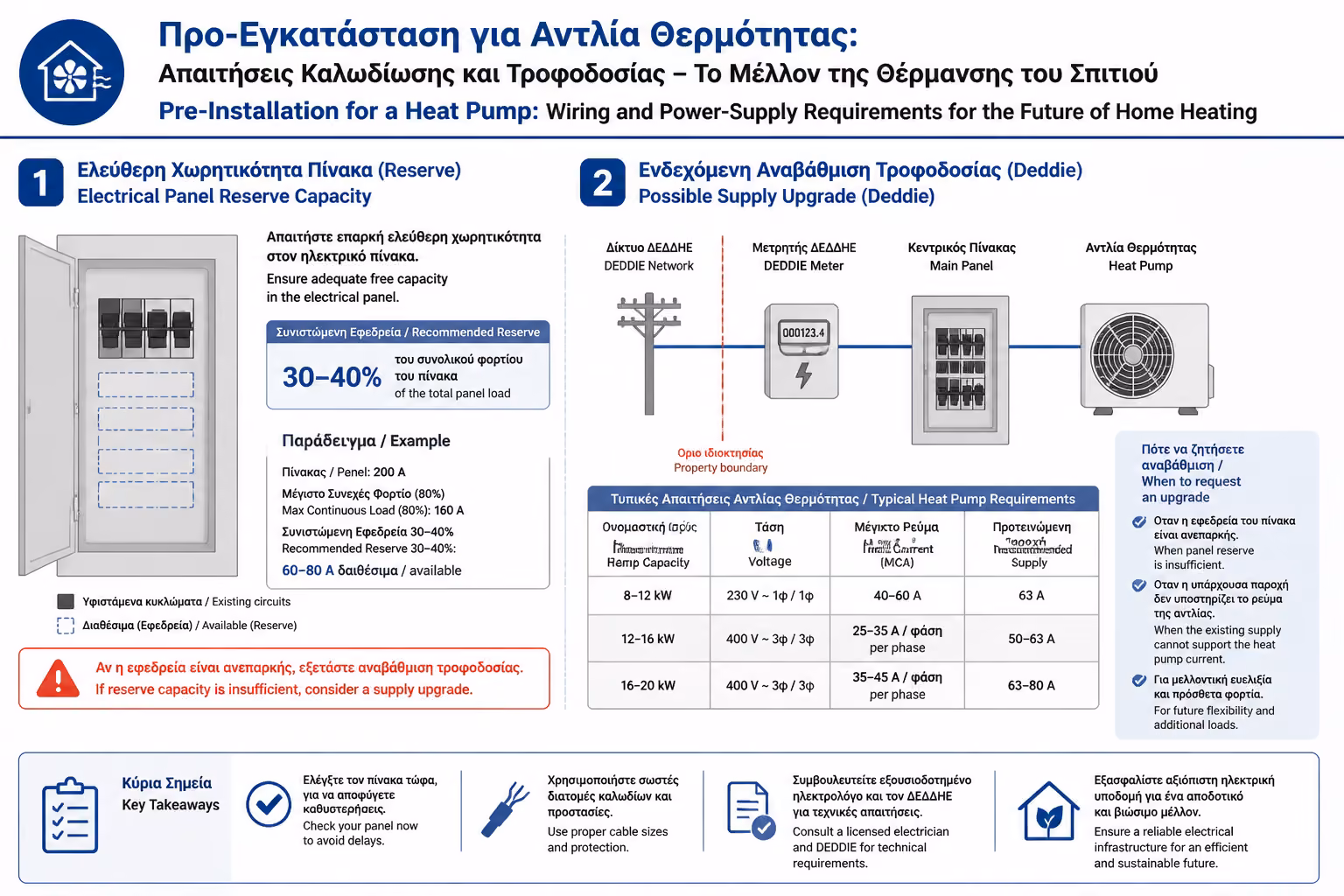

4. Πίνακας και επαύξηση ΔΕΔΔΗΕ: το τελικό σημείο της προετοιμασίας
Η αντλία θερμότητας χρειάζεται χώρο στον πίνακα για dedicated MCB, RCD και πιθανόν μετρητή ή άλλο βοηθητικό εξοπλισμό. Αν ο πίνακας έχει ήδη κορεστεί, η εγκατάσταση δυσκολεύει και χάνει καθαρότητα.
Ακόμη πιο κρίσιμο είναι το αν η διαθέσιμη παροχή του ακινήτου επαρκεί πραγματικά. Σε σπίτια με περιορισμένη μονοφασική ισχύ, η προσθήκη αντλίας θερμότητας μαζί με κουζίνα ή άλλο βαρύ φορτίο μπορεί να απαιτήσει επαύξηση ισχύος ή μετάβαση σε τριφασική παροχή.
Άρα η σωστή προεγκατάσταση κλείνει τον κύκλο: διαδρομή καλωδίου, control line, βοηθητικές παροχές, φυσικός χώρος στον πίνακα και ρεαλιστικός έλεγχος της συνολικής διαθέσιμης ισχύος.
Χώρος 6-8 στοιχείων όπου χρειάζεται
Οι προστασίες μιας αντλίας θερμότητας δεν στριμώχνονται σοβαρά σε πίνακα χωρίς πρόβλεψη.
Dedicated προστασίες
Η αντλία πρέπει να έχει καθαρή και ανεξάρτητη ηλεκτρική οργάνωση.
Έλεγχος διαθέσιμης ισχύος
Η υποδομή πρέπει να συμφωνεί με το τι μπορεί πραγματικά να δώσει η παροχή του ακινήτου.
Πιθανή επαύξηση ή τριφασική μετάβαση
Σε αρκετές περιπτώσεις αυτή είναι η ώριμη κίνηση για να λειτουργήσει σωστά όλο το νέο ενεργειακό σενάριο.
Η αντλία θερμότητας δεν χρειάζεται μόνο θέση τοποθέτησης. Χρειάζεται ηλεκτρολογικό οικοσύστημα έτοιμο να τη δεχτεί.
