Ενεργός Ισχύς (kW) - Το Υγρό
Είναι η "καθαρή" μπύρα στο ποτήρι. Είναι η ενέργεια που παράγει πραγματικό, χρήσιμο έργο. Αυτή που ζεσταίνει τις αντιστάσεις, που κάνει τα μοτέρ να γυρίζουν και τα φώτα να ανάβουν.
Αντιστάθμιση Άεργου Ισχύος: Οδηγός για επαγγελματίες και βιομηχανίες (Τι είναι οι πυκνωτές διόρθωσης cosφ και πώς μηδενίζουν τα πρόστιμα του ΔΕΔΔΗΕ)
Αν είστε ιδιοκτήτης ενός σπιτιού ή ενός μικρού γραφείου, ο λογαριασμός του ρεύματος είναι σχετικά απλός: Πληρώνετε τις κιλοβατώρες που κάψατε. Αν, όμως, διαχειρίζεστε ένα εργοστάσιο, ένα μεγάλο ξενοδοχείο, ένα ξυλουργείο ή ένα σούπερ μάρκετ με βιομηχανικό/επαγγελματικό τιμολόγιο, τα πράγματα αλλάζουν.
Στον εκκαθαριστικό σας λογαριασμό υπάρχει συχνά μια "κρυφή" γραμμή χρέωσης με δυσνόητους όρους όπως "Χρέωση Άεργου Ισχύος" ή "Προσαύξηση λόγω χαμηλού cosφ". Για πολλές επιχειρήσεις, αυτή η μία και μόνο γραμμή προσθέτει εκατοντάδες ή και χιλιάδες ευρώ "καπέλο" στα έξοδά τους κάθε μήνα!
Τι είναι αυτό το πρόστιμο; Γιατί σας τιμωρεί ο ΔΕΔΔΗΕ για ρεύμα που... δεν παράγει καν έργο; Ως μηχανικοί, πάμε να απομυθοποιήσουμε την έννοια της "Άεργου Ισχύος" και να δούμε πώς ένας μεταλλικός πίνακας με πυκνωτές μπορεί να διαγράψει οριστικά αυτό το κόστος, προσφέροντας ίσως την ταχύτερη απόσβεση επένδυσης στον τεχνικό κλάδο.

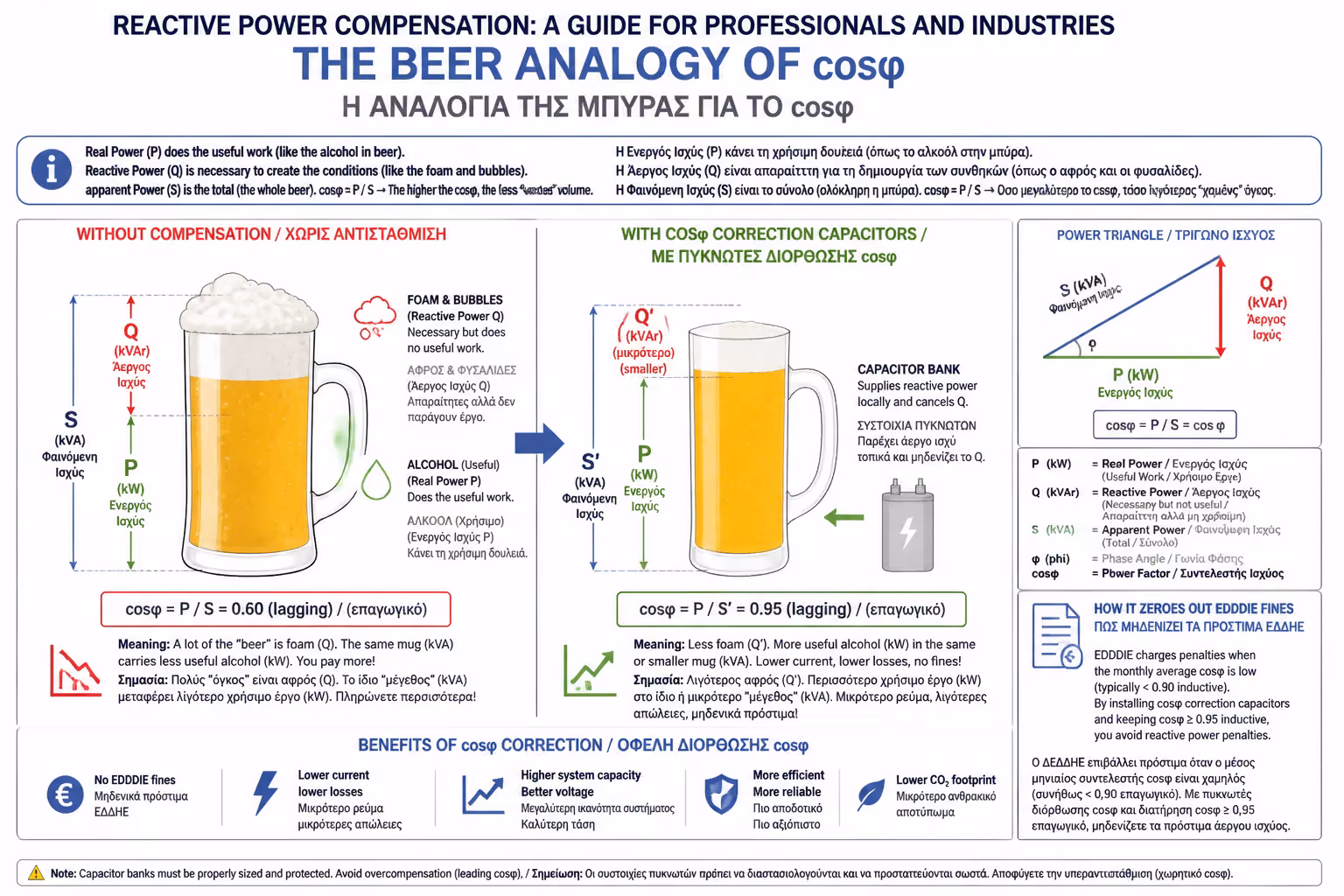

1. Τι είναι η Άεργος Ισχύς; (Η Κλασική Αναλογία της Μπύρας)
Ο καλύτερος τρόπος για να κατανοήσει κάποιος την ηλεκτρική ισχύ στο εναλλασσόμενο ρεύμα (AC) είναι η αναλογία ενός ποτηριού μπύρας:
Ο περίφημος Συντελεστής Ισχύος (Power Factor ή cosφ) είναι απλώς ο λόγος του "υγρού" προς το "συνολικό ποτήρι". Αν ο αφρός είναι ελάχιστος, το cosφ είναι κοντά στο τέλειο 1.00. Αν ο αφρός είναι πολύς (πολλή άεργος ισχύς), το cosφ πέφτει στο 0.70 ή στο 0.60.
Άεργος Ισχύς (kVAr) - Ο Αφρός
Είναι ο αφρός στην κορυφή του ποτηριού. Δεν ξεδιψάει, δεν κάνει "δουλειά", αλλά πρέπει να υπάρχει για να λειτουργήσουν τα μαγνητικά πεδία σε επαγωγικές συσκευές (όπως είναι τα μεγάλα ηλεκτρικά μοτέρ, οι αντλίες, οι μετασχηματιστές και οι παλιές λάμπες φθορίου).
Φαινόμενη Ισχύς (kVA) - Το Συνολικό Ποτήρι
Είναι ο συνολικός χώρος που καταλαμβάνει το υγρό μαζί με τον αφρό. Είναι το ρεύμα που πρέπει τελικά να μεταφέρει το δίκτυο της ΔΕΗ.

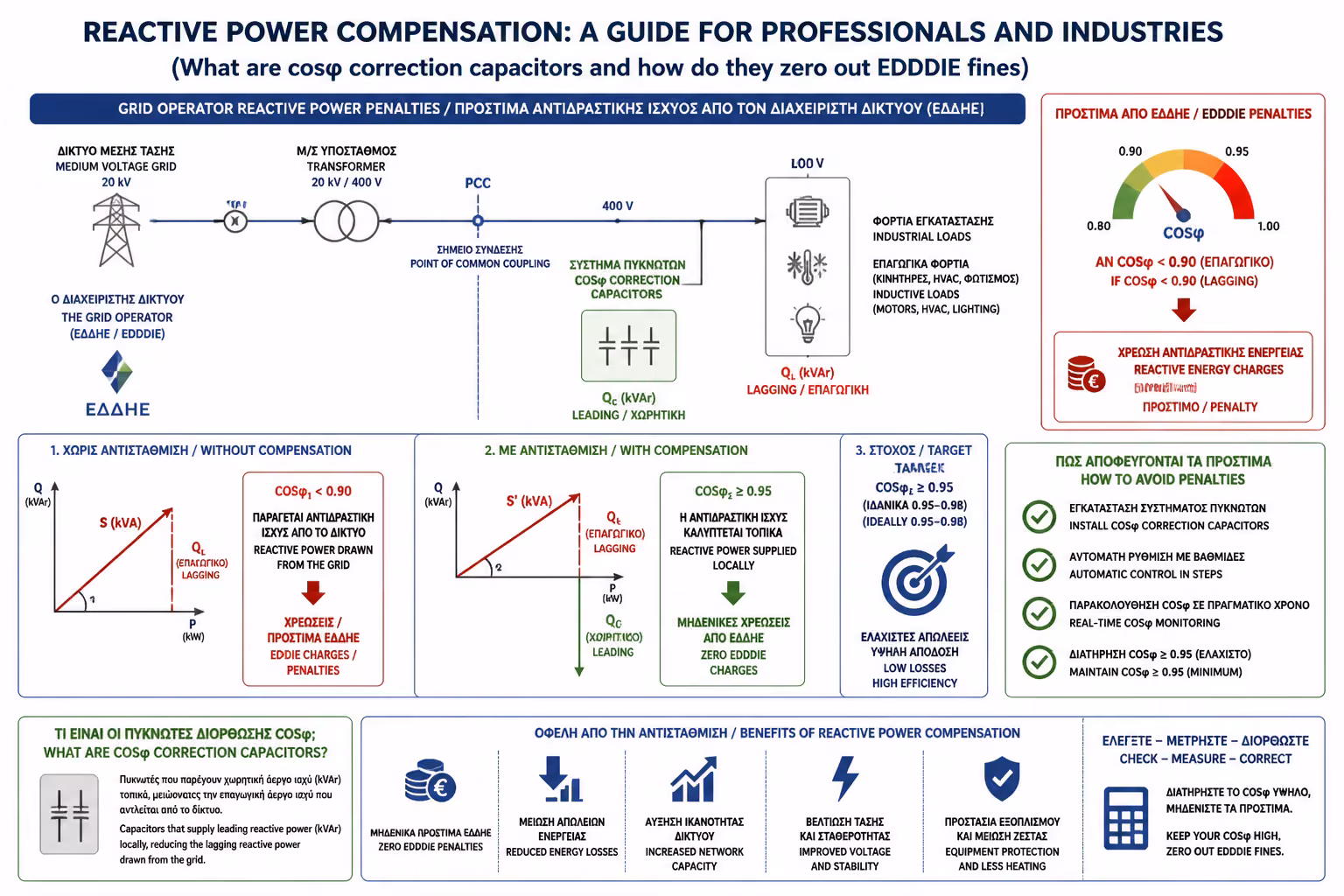

2. Γιατί ο ΔΕΔΔΗΕ επιβάλλει Πρόστιμα;
Ο ΔΕΔΔΗΕ δεν έχει πρόβλημα με την μπύρα. Έχει πρόβλημα με το να πρέπει να χτίσει τεράστια δίκτυα, χοντρά καλώδια και μετασχηματιστές για να μεταφέρει... αφρό!
Όταν το εργοστάσιό σας έχει πολύ χαμηλό cosφ, "ρουφάει" τεράστιες ποσότητες Άεργου Ισχύος από το δίκτυο. Αυτό το "άχρηστο" ρεύμα κυκλοφορεί μέσα στα καλώδια του δικτύου χωρίς να παράγει έργο, αλλά καταλαμβάνει πολύτιμο χώρο (χωρητικότητα), υπερθερμαίνει τις γραμμές της γειτονιάς και προκαλεί πτώσεις τάσης (Voltage Drops).
Για να σας αποτρέψει, η νομοθεσία λέει το εξής: Ο Συντελεστής Ισχύος (cosφ) της εγκατάστασής σας πρέπει να είναι πάνω από 0.95. Αν τα μηχανήματά σας ρίξουν αυτό το νούμερο (π.χ. στο 0.80), ο πάροχος σας επιβάλλει βαρύτατες ποινικές χρεώσεις (πρόστιμα) στον εκκαθαριστικό λογαριασμό για να καλύψει τη ζημιά που του κάνετε στο δίκτυο.

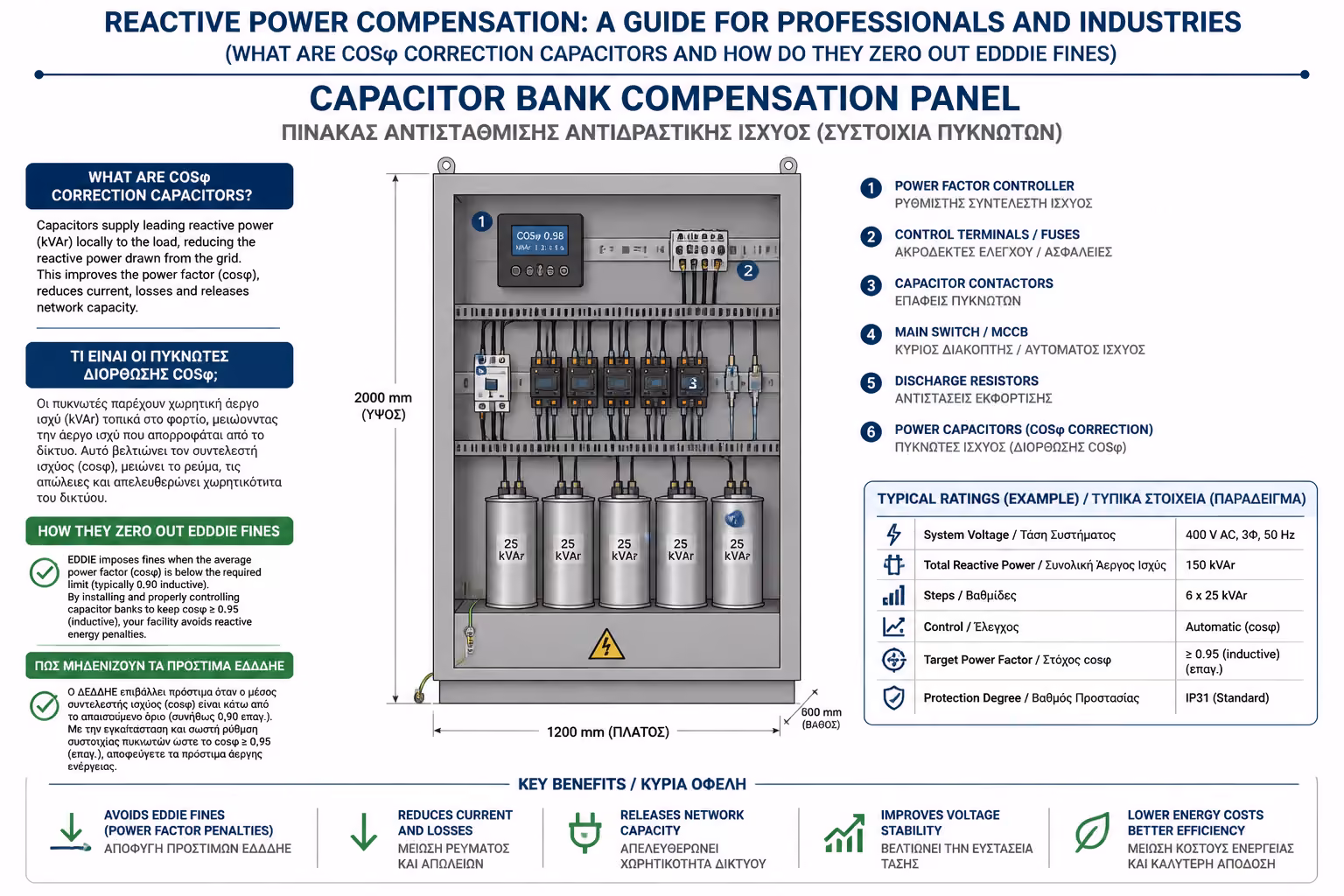

3. Η Λύση: Πίνακες Αντιστάθμισης (Πυκνωτές)
Δεν μπορείτε να καταργήσετε τα μοτέρ σας. Χρειάζονται την Άεργο Ισχύ (τον αφρό) για να δουλέψουν. Αυτό που μπορείτε να κάνετε, είναι να την παράγετε μόνοι σας, τοπικά, ώστε να μην τη ζητάτε από το δίκτυο του ΔΕΔΔΗΕ!
Εδώ έρχονται οι Πυκνωτές Διόρθωσης (Capacitor Banks). Πρόκειται για έναν ξεχωριστό μεταλλικό πίνακα που μπαίνει δίπλα στον κεντρικό σας ηλεκτρικό πίνακα. Περιέχει ειδικούς πυκνωτές οι οποίοι λειτουργούν σαν τοπικές "αποθήκες" άεργου ισχύος.
Ο Έξυπνος Ελεγκτής (PFC Controller)
Μέσα στον πίνακα υπάρχει ένας μικροεπεξεργαστής. Μετράει συνεχώς το ρεύμα του εργοστασίου.
Η Αυτοματοποίηση
Όταν ανάβετε έναν μεγάλο τόρνο ή έναν τεράστιο ψυκτικό θάλαμο, το cosφ του κτιρίου πέφτει. Ο ελεγκτής το βλέπει και δίνει εντολή (μέσω ρελέ) να "κουμπώσουν" οι πυκνωτές στο κύκλωμα. Οι πυκνωτές παρέχουν επιτόπου την άεργο ισχύ στο μοτέρ.
Το Αποτέλεσμα
Ο μετρητής του ΔΕΔΔΗΕ (έξω στον δρόμο) βλέπει μόνο την Ενεργό Ισχύ. "Νομίζει" ότι είστε ο τέλειος πελάτης με cosφ = 0.99. Το πρόστιμο εξαφανίζεται αμέσως!

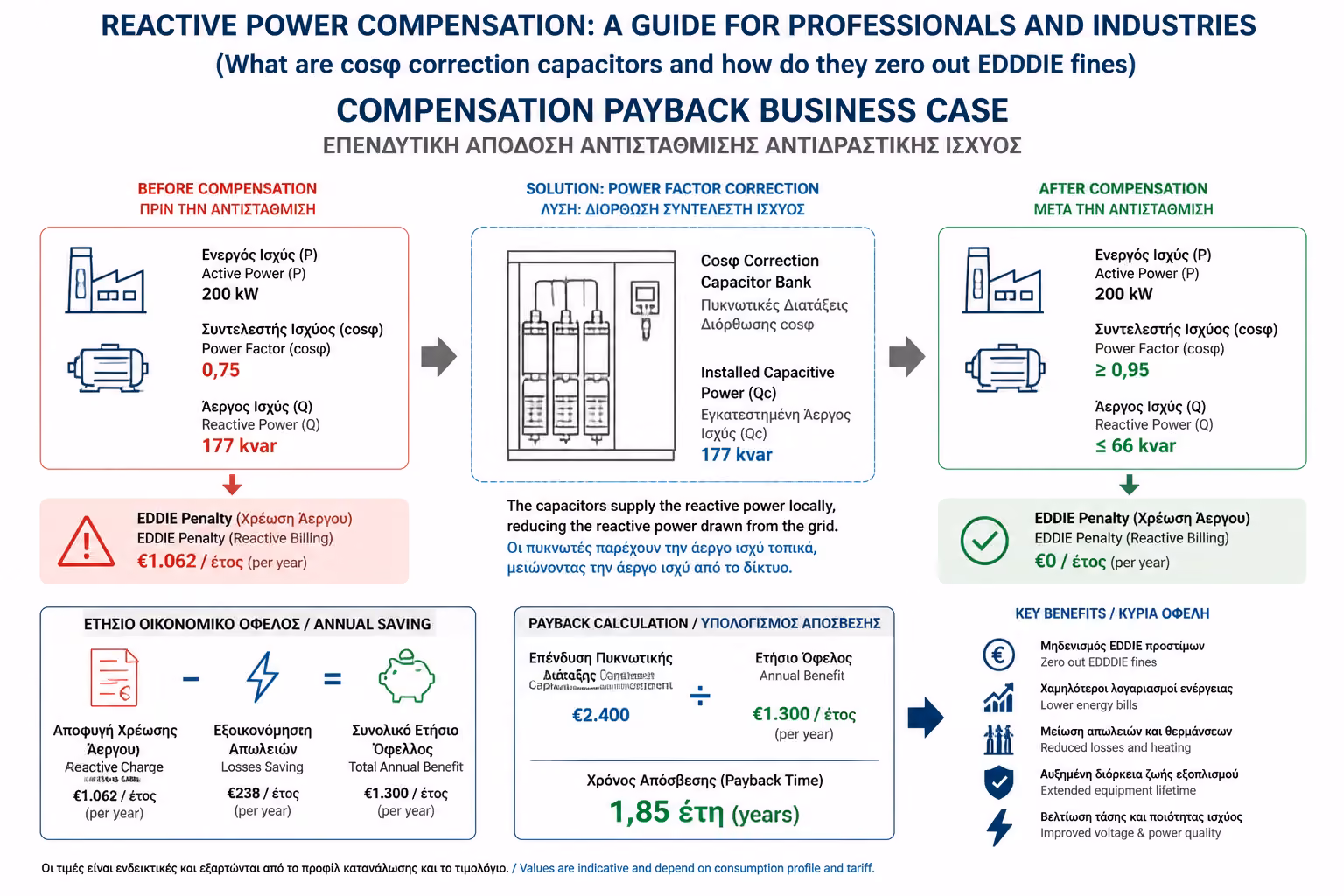

4. Ποιοι χρειάζονται αντιστάθμιση και Πόσο γρήγορα αποσβένεται;
Τα σπίτια δεν χρειάζονται αντιστάθμιση, διότι ο ΔΕΔΔΗΕ δεν μετράει το cosφ στις οικιακές παροχές, ούτε το χρεώνει. Η αντιστάθμιση αφορά επιχειρήσεις με Τριφασικές Παροχές (συνήθως Νο. 3 και άνω), όπου κυριαρχούν τα επαγωγικά φορτία (μοτέρ).
Ο Υπολογισμός της Απόσβεσης (ROI): Αυτή είναι η πιο "γλυκιά" στιγμή για έναν μηχανικό. Ας δούμε ένα πραγματικό παράδειγμα ενός μεσαίου βιοτεχνικού χώρου:
- Το πρόστιμο για την άεργο ισχύ στον εκκαθαριστικό του μήνα είναι 250 Ευρώ (δηλαδή 3.000 Ευρώ τον χρόνο "πεταμένα" στα σκουπίδια).
- Ο ηλεκτρολόγος κάνει τη μελέτη και προτείνει έναν πίνακα αντιστάθμισης με κόστος υλικών και εγκατάστασης στα 1.800 Ευρώ.
Με τον πίνακα εγκατεστημένο, το πρόστιμο μηδενίζεται τον επόμενο κιόλας μήνα. Το κόστος των 1.800€ διαιρείται με το όφελος των 250€/μήνα. Η επιχείρηση κάνει πλήρη απόσβεση της επένδυσης σε μόλις 7 μήνες! Από τον 8ο μήνα και για τα επόμενα χρόνια, τα χρήματα αυτά μπαίνουν καθαρά στο ταμείο της επιχείρησης.
Συνοψίζοντας
Αν είστε επαγγελματίας, πάρτε τώρα στα χέρια σας τον εκκαθαριστικό λογαριασμό του ρεύματός σας (τη δεύτερη σελίδα με τις αναλυτικές χρεώσεις) και ψάξτε για το "cosφ" ή τις "Χρεώσεις Άεργου Ισχύος". Αν βλέπετε ποσά εκεί, χάνετε χρήματα χωρίς κανέναν απολύτως λόγο. Ένας σωστά υπολογισμένος πίνακας πυκνωτών αντιστάθμισης δεν είναι ένα "έξοδο" για την επιχείρησή σας· είναι μια αμιγώς χρηματοοικονομική κίνηση με εγγυημένη, αστραπιαία απόδοση που "σβήνει" τον αφρό από τον λογαριασμό σας.
Επόμενο Βήμα: Συνεχίζουμε τον οδηγό των ενεργειακών στρατηγικών (Κατηγορία Δ) με λύσεις που αφορούν κάθε σπίτι ή μικρό γραφείο. Πώς βελτιώνουμε τον ηλεκτρικό μας πίνακα με ελάχιστα χρήματα;
Η απάντηση στο επόμενο άρθρο του αφιερώματός μας: Ηλεκτρολογικές Προσθήκες για Άμεσο ROI: 5 φθηνές αναβαθμίσεις στον πίνακα που κάνουν απόσβεση σε λιγότερο από έναν χρόνο.
