Δυναμική Διαχείριση Φορτίου (Dynamic Load Management): Πώς ο φορτιστής του αυτοκινήτου "μιλάει" με το σπίτι για να μην ρίξει την ασφάλεια

Στο προηγούμενο κεφάλαιο είδαμε πώς ο Συντελεστής Ταυτοχρονισμού "σώζει" το ηλεκτρικό δίκτυο, υπολογίζοντας ότι δεν ανάβουμε όλες τις συσκευές μαζί. Όμως, η επανάσταση της Ηλεκτροκίνησης (EVs) ήρθε για να καταστρέψει αυτόν τον κανόνα.

Όταν συνδέετε ένα ηλεκτρικό αυτοκίνητο στο Wallbox του γκαράζ σας, αυτό θα ζητήσει το 100% της διαθέσιμης ισχύος του (π.χ. 7.400W ή 11.000W) και θα την τραβάει συνεχόμενα, χωρίς καμία διακοπή, για 8 έως 10 ώρες. Αν κατά τη διάρκεια αυτής της φόρτισης, εσείς ανάψετε τον φούρνο ή τον θερμοσίφωνα, η κεντρική ασφάλεια του σπιτιού θα "σκάσει" από την υπερφόρτωση.

Παλαιότερα, η μόνη λύση ήταν να πληρώσετε μια περιουσία στον ΔΕΔΔΗΕ για να σας φέρει τεράστια καλώδια και βιομηχανικό ρεύμα. Σήμερα, η τεχνολογία έχει μια πολύ πιο κομψή και φθηνή απάντηση: Τη Δυναμική Διαχείριση Φορτίου (Dynamic Load Management - DLM ή DLB). Ως μηχανικοί, πάμε να δούμε πώς αυτός ο έξυπνος "τροχονόμος" ρεύματος έχει γίνει το απόλυτο must-have κάθε σύγχρονης εγκατάστασης.

1. Τι είναι το DLM; (Η Λογική)

Φανταστείτε το DLM σαν έναν αόρατο, ακούραστο τροχονόμο που στέκεται μέσα στον ηλεκτρικό σας πίνακα. Η μοναδική του δουλειά είναι να παρακολουθεί ασταμάτητα πόσο ρεύμα καταναλώνει το σπίτι εκείνη τη στιγμή, και να δίνει το "περίσσευμα" στο αυτοκίνητο.

Το Σενάριο (Παράδειγμα σε σπίτι με παροχή 8.000W):

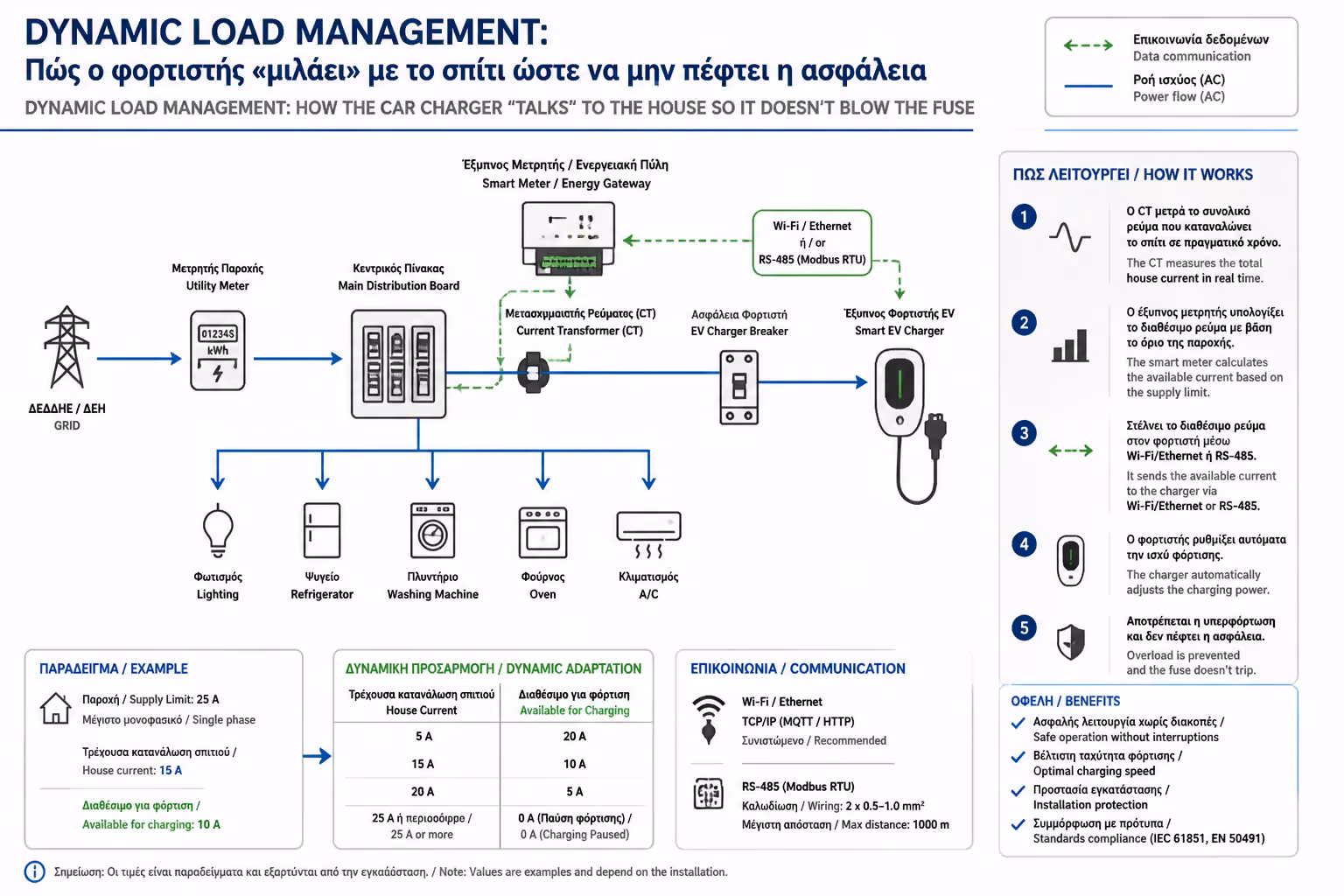

Εικονογράφηση για 1. Τι είναι το DLM; (Η Λογική)

Ώρα 02

00 (Ξημερώματα): Εσείς κοιμάστε. Το σπίτι καταναλώνει μόλις 500W (ψυγείο, router, stand-by). Ο "τροχονόμος" βλέπει ότι περισσεύουν 7.500W. Στέλνει σήμα στο αυτοκίνητο: "Φόρτισε στο τέρμα!". Το EV φορτίζει ταχύτατα με 7.400W.

Ώρα 07

00 (Πρωινό): Ξυπνάτε και ανάβετε τον θερμοσίφωνα (4.000W) και την καφετιέρα (1.500W). Το σπίτι πλέον ζητάει 6.000W. Αν το αυτοκίνητο συνέχιζε να τραβάει 7.400W, ο γενικός θα έπεφτε ακαριαία (6.000 + 7.400 = 13.400W > 8.000W).

Η Μαγεία του DLM

Ο τροχονόμος αντιλαμβάνεται την αλλαγή σε κλάσματα δευτερολέπτου. Στέλνει άμεσα νέο σήμα στο Wallbox: "Φρένο! Το σπίτι θέλει ρεύμα. Πάρε μόνο 1.500W τώρα". Η φόρτιση του αυτοκινήτου μειώνεται αυτόματα, η ασφάλεια δεν πέφτει, και εσείς κάνετε άνετα το μπάνιο σας. Μόλις κλείσετε τον θερμοσίφωνα, το αυτοκίνητο ανεβάζει πάλι ταχύτητα.

2. Πώς υλοποιείται τεχνικά; (Τα Υλικά)

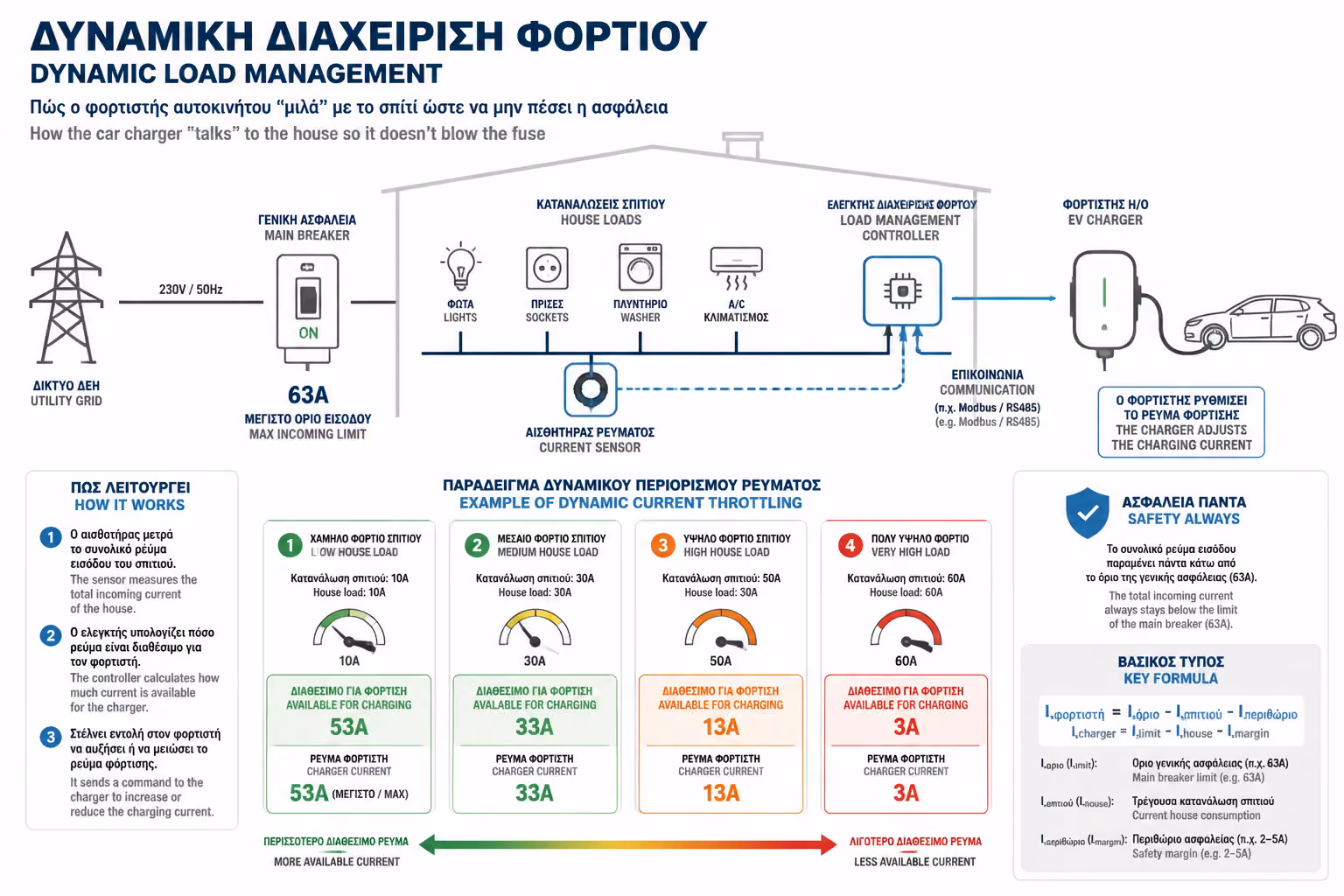

Εικονογράφηση για 2. Πώς υλοποιείται τεχνικά; (Τα Υλικά)

Για να λειτουργήσει αυτό το σύστημα, ο "χαζός" ηλεκτρικός πίνακας πρέπει να αποκτήσει "μάτια" και "φωνή".

  1. Ο Μετρητής (Smart Energy Meter): Ο ηλεκτρολόγος εγκαθιστά ένα μικρό εξάρτημα (σαν ασφάλεια) μέσα στον κεντρικό σας πίνακα, ακριβώς μετά τον γενικό διακόπτη. Αυτό το εξάρτημα "διαβάζει" το συνολικό ρεύμα που μπαίνει στο σπίτι.
  2. Η Επικοινωνία (Το Καλώδιο Δεδομένων): Ο μετρητής πρέπει να μιλήσει με το Wallbox που βρίσκεται κάτω στο γκαράζ. Συνήθως, ο ηλεκτρολόγος περνάει ένα καλώδιο δικτύου (UTP / RS485) παράλληλα με το χοντρό καλώδιο ρεύματος του φορτιστή. (Σε κάποιες σύγχρονες λύσεις, η επικοινωνία μπορεί να γίνει και ασύρματα μέσω Wi-Fi, αν και το ενσύρματο θεωρείται πάντα η πιο αξιόπιστη βιομηχανική πρακτική).
  3. Ο Έξυπνος Φορτιστής (Smart Wallbox): Ο φορτιστής πρέπει να υποστηρίζει τεχνολογία DLB. Όταν λαμβάνει τα δεδομένα από τον μετρητή, ο εσωτερικός του υπολογιστής αυξομειώνει την ισχύ (Amperes) που δίνει στην μπαταρία του αυτοκινήτου.

3. Η Απόλυτη Πρόκληση: Πολυκατοικίες και Cluster DLM

Η τεχνολογία του DLM δεν σώζει μόνο μονοκατοικίες, αλλά αποτελεί τη μοναδική βιώσιμη λύση για τις σύγχρονες πολυκατοικίες και τα κτίρια γραφείων.

Φανταστείτε μια πολυκατοικία με 10 θέσεις στάθμευσης στην πυλωτή. Αν και οι 10 ένοικοι αγοράσουν από ένα ηλεκτρικό αυτοκίνητο και τα βάλουν να φορτίζουν όλα μαζί στις 18:00 το απόγευμα, το κεντρικό καλώδιο της πολυκατοικίας θα λιώσει!

Η λύση λέγεται Cluster DLM (Ομαδική Δυναμική Διαχείριση): Όλοι οι φορτιστές στην πυλωτή συνδέονται σε ένα κοινό "εγκέφαλο". Ο διαχειριστής ορίζει ότι η πυλωτή έχει μέγιστο όριο π.χ. 40.000W συνολικά.

  • Αν υπάρχει 1 αυτοκίνητο, φορτίζει με 11.000W.
  • Αν μπουν 10 αυτοκίνητα ταυτόχρονα, το σύστημα δεν ρίχνει την ασφάλεια. Μοιράζει (balacing) δίκαια και δυναμικά από 4.000W στο καθένα. Καθώς κάποια αυτοκίνητα γεμίζουν (και σταματούν να τραβάνε ρεύμα), η ισχύς τους "απελευθερώνεται" και δίνεται αυτόματα στα υπόλοιπα που είναι ακόμα άδεια.
Εικονογράφηση για 3. Η Απόλυτη Πρόκληση: Πολυκατοικίες και Cluster DLM

4. Ποια είναι η διαφορά από το Static Load Management;

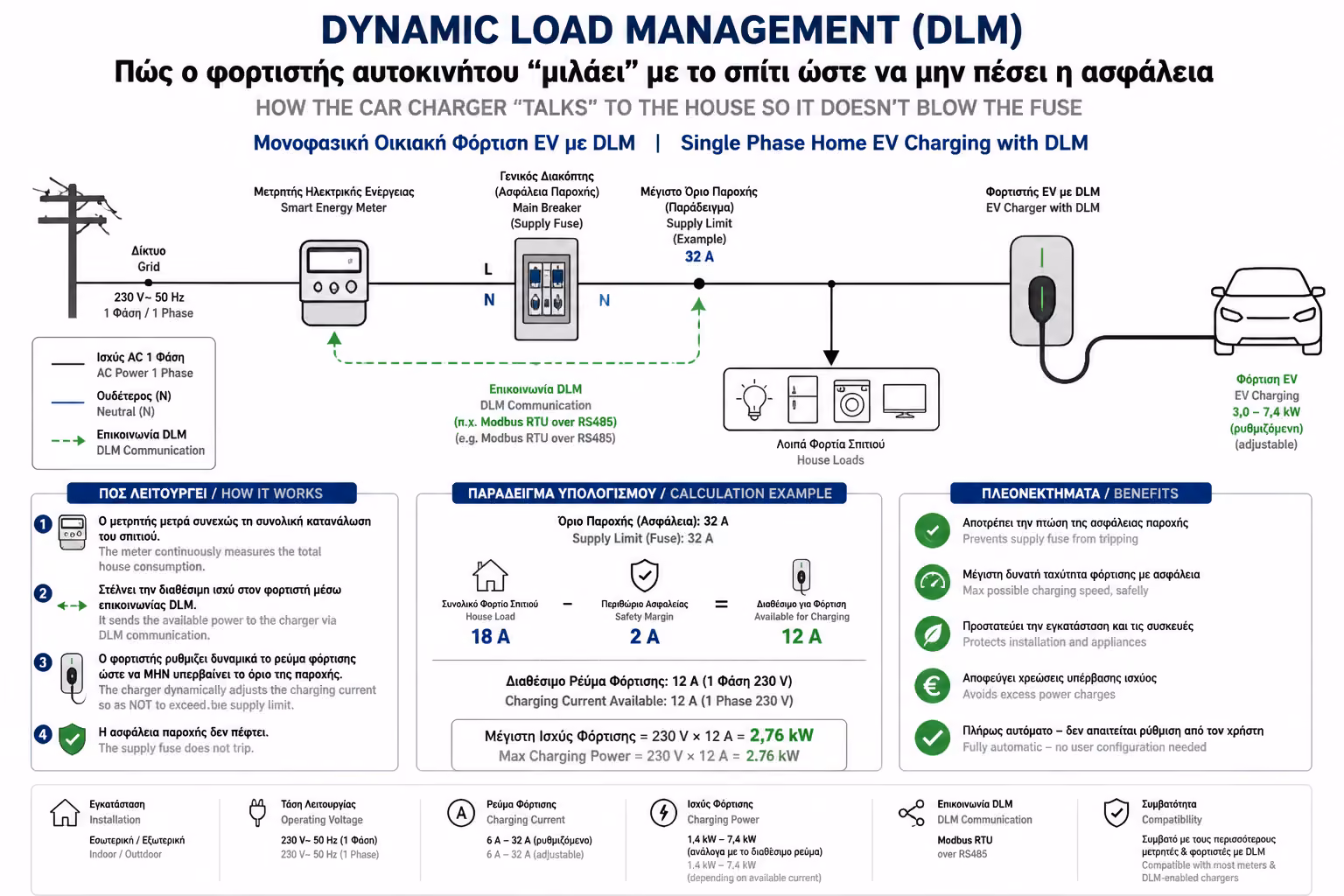

Εικονογράφηση για 4. Ποια είναι η διαφορά από το Static Load Management;

Στην αγορά θα ακούσετε και τον όρο Static (Στατική) Διαχείριση Φορτίου. Προσοχή, δεν είναι το ίδιο πράγμα:

Static

Ο ηλεκτρολόγος μπαίνει στο μενού του φορτιστή και τον "κλειδώνει" μόνιμα σε μια χαμηλή ισχύ (π.χ. 16Α αντί για 32Α), ώστε να είναι σίγουρος ότι δεν θα πέσει ποτέ ο γενικός. Το μειονέκτημα; Το αυτοκίνητο θα φορτίζει πάντα αργά, ακόμα και τα ξημερώματα που όλο το σπίτι είναι κλειστό και υπάρχει άφθονο διαθέσιμο ρεύμα.

Dynamic (DLM)

Προσαρμόζεται διαρκώς. Εκμεταλλεύεται κάθε διαθέσιμο Watt ανά δευτερόλεπτο, εξασφαλίζοντας τη μέγιστη δυνατή ταχύτητα φόρτισης, προσφέροντας παράλληλα 100% ασφάλεια από υπερφορτώσεις.

Συνοψίζοντας

Αν σκοπεύετε να εγκαταστήσετε έναν φορτιστή ηλεκτρικού αυτοκινήτου (ή μια μεγάλη αντλία θερμότητας με αντίστοιχη υποστήριξη), η λέξη DLB / DLM είναι η πιο σημαντική που πρέπει να αναζητήσετε στα τεχνικά χαρακτηριστικά. Το έξτρα κόστος του έξυπνου μετρητή (συνήθως 100€ - 200€) είναι αμελητέο μπροστά στα χρήματα που θα γλιτώσετε από την αποφυγή μιας τεράστιας επαύξησης ισχύος από τον ΔΕΔΔΗΕ.

Επόμενο Βήμα: Είδαμε πώς διαχειριζόμαστε έξυπνα τα φορτία (kW) για να μην πέφτει η ασφάλεια. Υπάρχει όμως και ένα "κρυφό" ρεύμα που κυκλοφορεί στα καλώδια, το οποίο δεν παράγει έργο, αλλά ζεσταίνει τις γραμμές και φέρνει... πρόστιμα από τη ΔΕΗ (κυρίως σε επαγγελματίες). Συνεχίστε στο επόμενο, άκρως τεχνικό (αλλά απλοποιημένο) άρθρο: Συντελεστής Ισχύος (cosφ): Τι είναι, γιατί σας βάζει πρόστιμο η ΔΕΗ και πώς διορθώνεται με πυκνωτές.
