Κλίσεις Δικτύου Αποχέτευσης & Δαπέδου: Το Τεχνικό Εγχειρίδιο για Σωστές Ρύσεις 1%–2% στο Μπάνιο

Αυτό είναι πολύ σημαντικό.

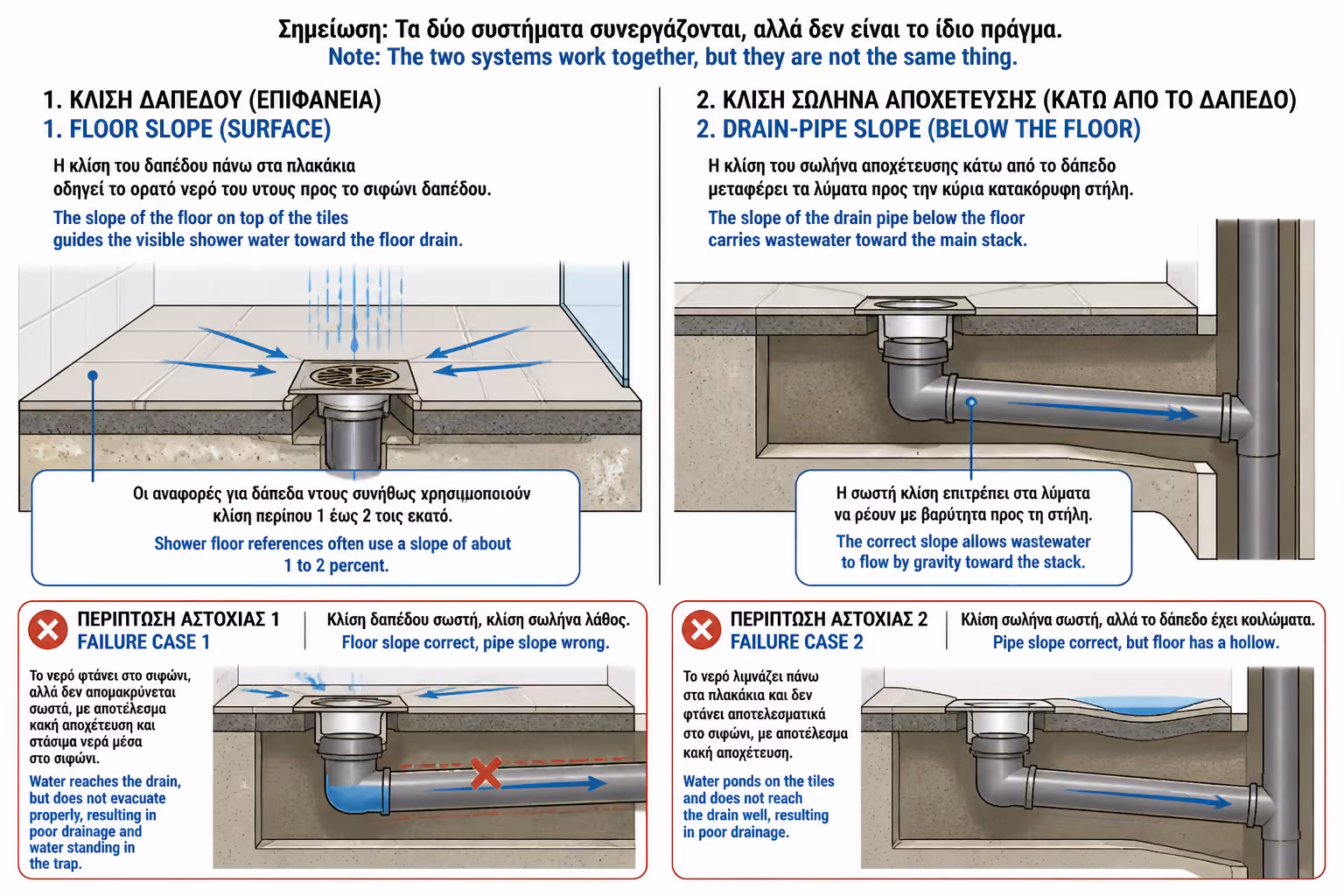

Η κλίση του δαπέδου έχει σκοπό να οδηγήσει τα επιφανειακά νερά προς το σιφώνι. Δηλαδή τα νερά από το ντους πρέπει να κυλούν πάνω στο πλακάκι προς την απορροή.

Η κλίση της σωλήνας αποχέτευσης έχει σκοπό να μεταφέρει νερά και λύματα μέσα στη σωλήνα προς την κεντρική αποχέτευση.

Τα δύο συστήματα συνεργάζονται, αλλά δεν είναι το ίδιο πράγμα.

Ή μπορεί η σωλήνα αποχέτευσης να είναι σωστή, αλλά το δάπεδο να έχει “κοιλιά”. Τότε το νερό δεν φτάνει ποτέ σωστά στο σιφώνι και λιμνάζει στο πλακάκι.

Χρειάζονται και τα δύο.

Το παρακάτω παράδειγμα δείχνει πώς μπορεί να λειτουργεί σωστά το ένα κομμάτι και να αποτυγχάνει το άλλο.

Οι λανθασμένες κλίσεις δημιουργούν διαφορετικά προβλήματα, ανάλογα με το αν μιλάμε για το τελικό δάπεδο ή για το κρυφό δίκτυο αποχέτευσης.

Το χειρότερο είναι ότι και τα δύο προβλήματα συχνά φαίνονται μετά την ολοκλήρωση, όταν τα πλακάκια έχουν ήδη μπει.

Τα πιο συνηθισμένα αποτελέσματα φαίνονται στα εξής σημεία.

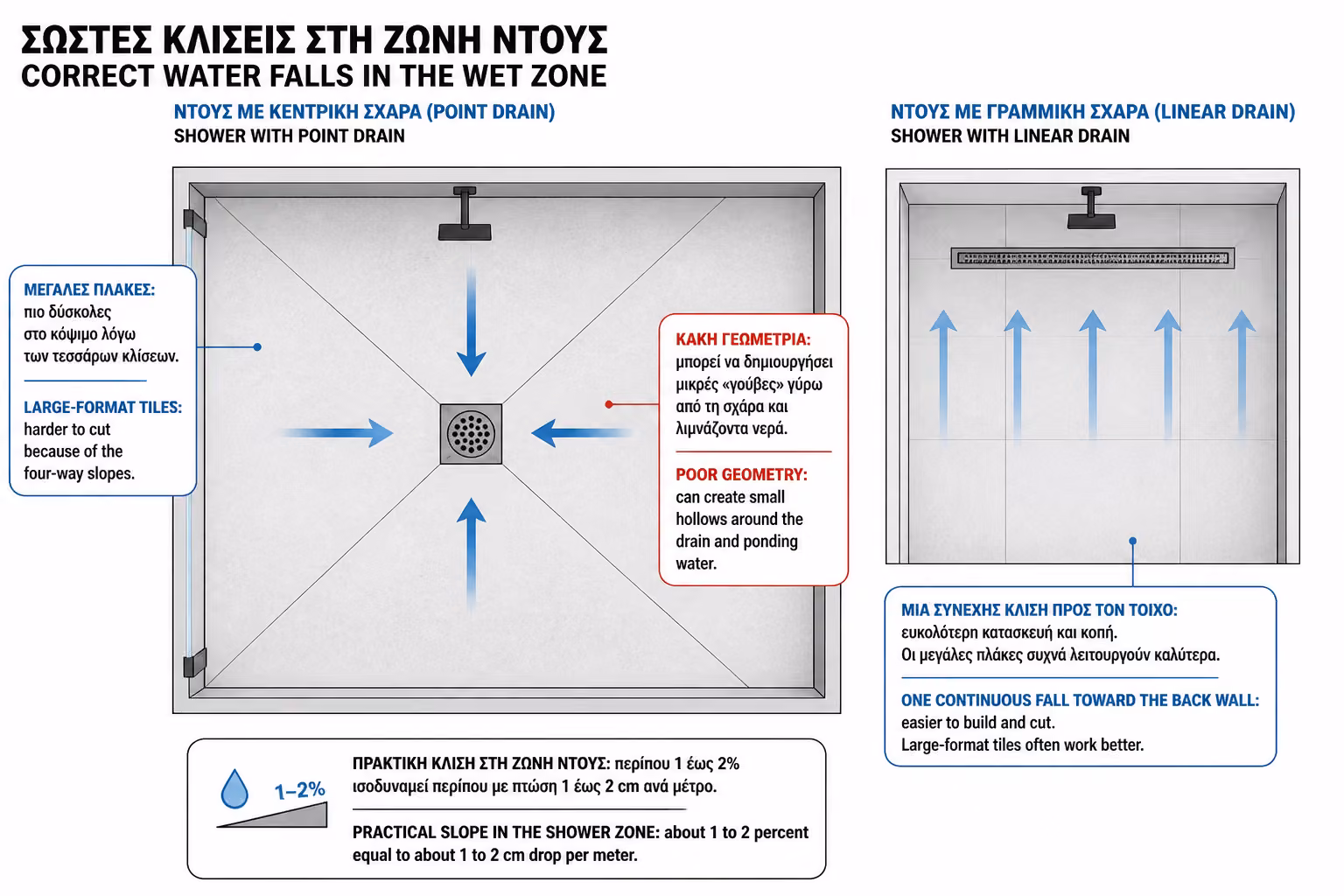

Στη ζώνη του ντους, η κλίση του δαπέδου πρέπει να οδηγεί το νερό προς το σιφώνι ή το γραμμικό κανάλι.

Σε πολλές εφαρμογές, μια πρακτική κλίση περίπου 1%–2% είναι αρκετή για να κινηθεί το νερό χωρίς το δάπεδο να γίνεται άβολο στο πάτημα.

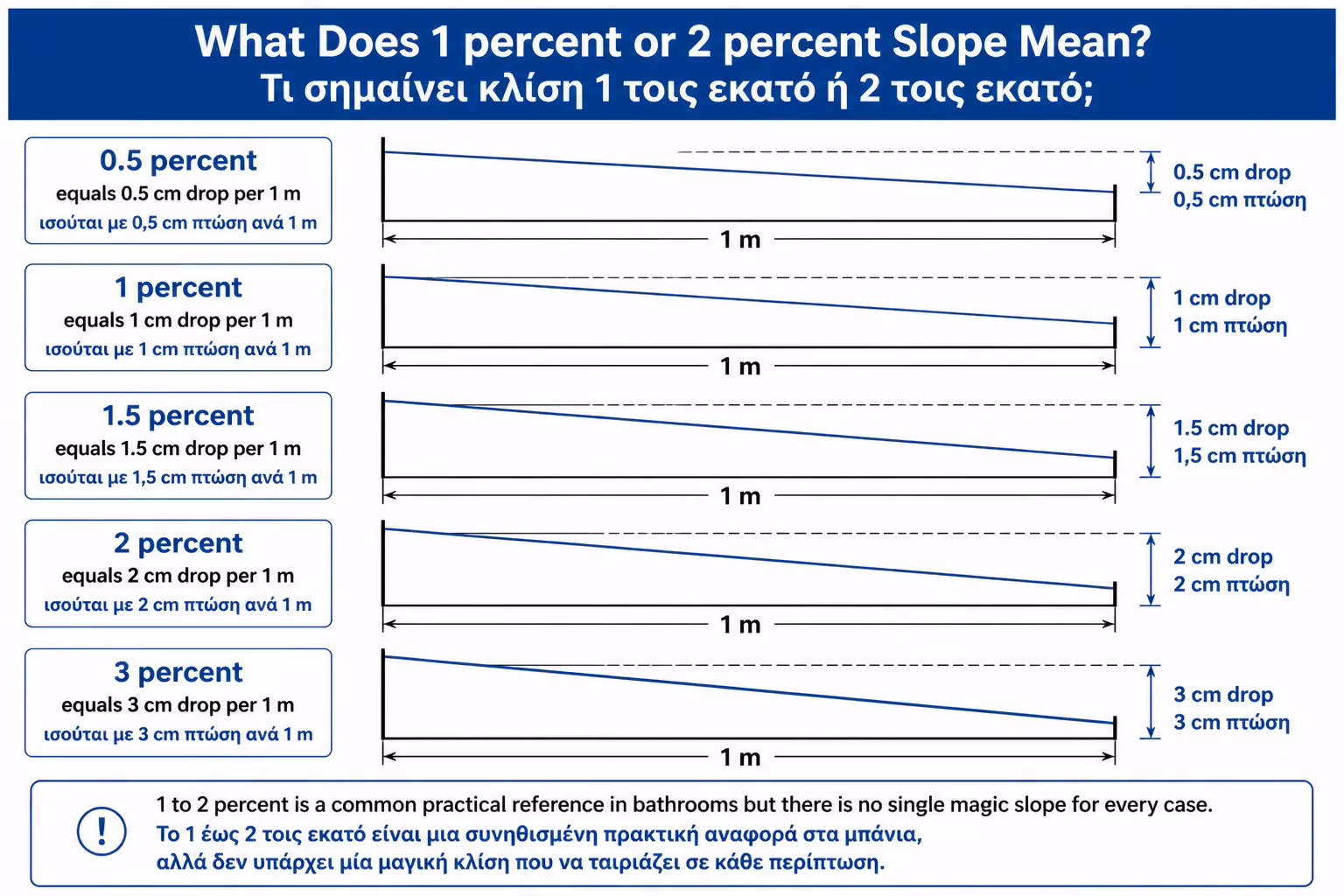

Πρακτικά, σε απόσταση 1 μέτρου, κλίση 1% σημαίνει περίπου 1 cm πτώση, ενώ κλίση 2% σημαίνει περίπου 2 cm πτώση. Αν η απόσταση είναι 1,20 m, οι αντίστοιχες πτώσεις γίνονται περίπου 1,2 cm και 2,4 cm.

Αυτή η διαφορά πρέπει να χωρέσει στο τελικό δάπεδο, μαζί με τσιμεντοκονία, υγρομόνωση, κόλλα και πλακάκι.

Στην πράξη, αυτό μεταφράζεται στα εξής βασικά μεγέθη και ελέγχους.

Σε ένα walk-in ντους, πολλοί ιδιοκτήτες θέλουν το δάπεδο να φαίνεται εντελώς ίσιο και ενιαίο. Αυτό είναι κατανοητό αισθητικά, αλλά τεχνικά το δάπεδο πρέπει να έχει κλίση.

Αν είναι πραγματικά επίπεδο, το νερό θα μένει.

Το minimal αποτέλεσμα δεν σημαίνει μηδενική ρύση. Σημαίνει σωστά κρυμμένη και καλά σχεδιασμένη ρύση.

Η κλίση πρέπει να είναι αρκετή ώστε το νερό να πηγαίνει στην απορροή, αλλά όχι τόσο έντονη ώστε να νιώθει ο χρήστης ότι πατά σε “ράμπα”.

Όταν χρησιμοποιείται κλασικό τετράγωνο ή στρογγυλό σιφώνι δαπέδου, το δάπεδο συχνά πρέπει να γέρνει από περισσότερες πλευρές προς ένα σημείο.

Αυτό μπορεί να δημιουργήσει δυσκολία όταν χρησιμοποιούνται μεγάλα πλακάκια.

Οι πιο συνηθισμένες πρακτικές δυσκολίες είναι οι εξής.

Για αυτό, σε κλασικό σιφώνι, τα μικρότερα πλακάκια ή τα πλακάκια μωσαϊκού βοηθούν πιο εύκολα στη διαμόρφωση πολλαπλών ρύσεων.

Το γραμμικό σιφώνι επιτρέπει συνήθως πιο απλή και καθαρή ρύση.

Αν το κανάλι βρίσκεται στον πίσω τοίχο, το δάπεδο μπορεί να γέρνει με μία ενιαία κλίση προς τα πίσω.

Αυτό βοηθά ιδιαίτερα όταν ο στόχος είναι μεγάλο πλακάκι, πιο καθαρή εικόνα, λιγότερα κοψίματα και walk-in ντουζιέρα με μονόπλευρη κλίση.

Για να δουλέψει σωστά αυτή η λύση, πρέπει να ελεγχθούν τα εξής σημεία.

Στο σιφώνι τοίχου, το δάπεδο οδηγεί τα νερά προς το χαμηλό άνοιγμα στον τοίχο.

Η κλίση είναι συνήθως μονόπλευρη, προς τον τοίχο.

Αυτό μπορεί να δώσει πολύ καθαρό αποτέλεσμα, αλλά απαιτεί μεγάλη ακρίβεια.

Για να αποδώσει σωστά, το σιφώνι τοίχου θέλει προσοχή στα εξής.

Αν η κλίση δεν οδηγεί σωστά το νερό στον τοίχο, το σιφώνι τοίχου χάνει το βασικό του πλεονέκτημα.

Οι σωλήνες αποχέτευσης χρειάζονται δική τους κλίση.

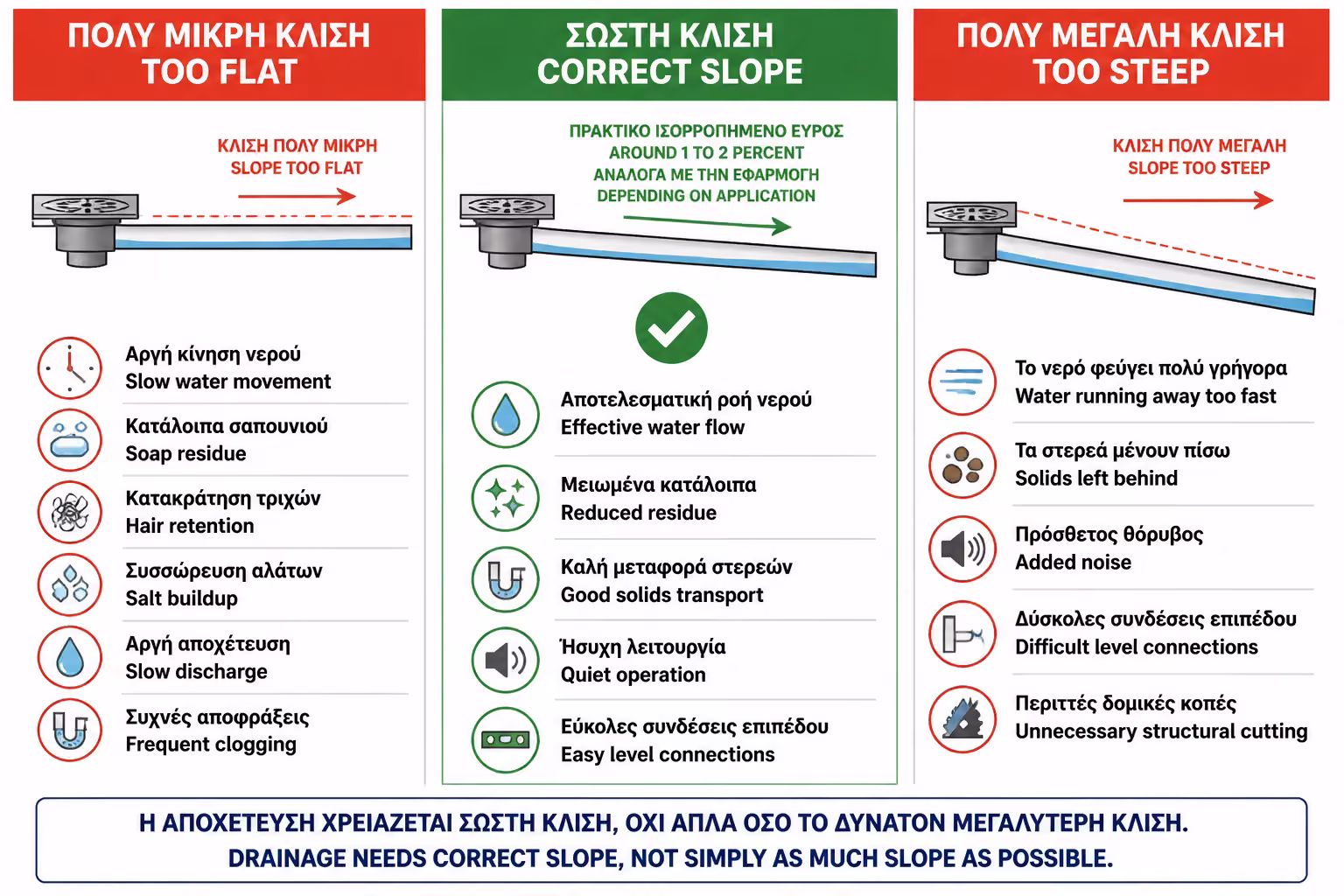

Ο στόχος είναι να κινούνται τα νερά και τα λύματα με αρκετή ταχύτητα ώστε να φεύγουν, αλλά όχι τόσο απότομα ώστε το νερό να “τρέχει” και να αφήνει πίσω στερεά υπολείμματα.

Σε πολλές οριζόντιες αποχετευτικές διαδρομές, πρακτικές κλίσεις περίπου 1%–2% είναι συχνή αναφορά. Για σωλήνα αποχέτευσης 2 μέτρων, αυτό σημαίνει περίπου 2 cm πτώση στο 1% ή περίπου 4 cm στο 2%.

Αυτό πρέπει να χωρέσει μέσα στο δάπεδο ή στην κατασκευή.

Η τελική επιλογή της κλίσης επηρεάζεται κυρίως από τους εξής παράγοντες.

Αν η κλίση της αποχέτευσης είναι πολύ μικρή, το νερό κινείται αργά.

Τα πιο συνηθισμένα προβλήματα που ακολουθούν είναι τα εξής.

Σε νιπτήρες και ντουζιέρες, το πρόβλημα εμφανίζεται συχνά ως αργή απορροή.

Σε λεκάνη, μπορεί να δημιουργήσει πιο σοβαρό πρόβλημα, γιατί υπάρχουν στερεά λύματα.

Η αποχέτευση του νιπτήρα συνήθως έχει μικρότερη διάμετρο και μικρότερη παροχή από ντουζιέρα ή λεκάνη.

Παρ’ όλα αυτά, μπορεί να βουλώσει εύκολα από τρίχες, σαπούνια, οδοντόκρεμα, ξυριστικά υπολείμματα και άλατα.

Η σωλήνα πρέπει να έχει καθαρή πορεία και σωστή κλίση προς τη στήλη ή το σιφώνι.

Στον νιπτήρα, τα πιο συχνά λάθη και αδύναμα σημεία είναι τα εξής.

Ο νιπτήρας δεν χρειάζεται υπερβολική κλίση, αλλά χρειάζεται σταθερή και σωστή ροή.

Η ντουζιέρα απαιτεί προσοχή γιατί δέχεται συνεχή ροή νερού.

Αν η αποχέτευση μετά το σιφώνι δεν έχει σωστή κλίση, το νερό μπορεί να μην προλαβαίνει να φύγει, ακόμη κι αν το σιφώνι είναι καλό.

Για να λειτουργήσει σωστά η ντουζιέρα, πρέπει να συνδυαστούν τα εξής.

Αν η ντουζιέρα έχει μεγάλη κεφαλή βροχής, η αποχέτευση πρέπει να σχεδιαστεί ακόμη πιο προσεκτικά.

Η αποχέτευση της λεκάνης είναι το πιο απαιτητικό σημείο.

Η λεκάνη χρειάζεται μεγάλη διατομή και σωστή κλίση προς τη στήλη. Αν η λεκάνη μετακινηθεί μακριά από την αρχική θέση, μπορεί να δημιουργηθούν προβλήματα.

Σε αυτό το σημείο, τα πιο κρίσιμα τεχνικά ρίσκα είναι τα εξής.

Η μεταφορά λεκάνης δεν πρέπει να αποφασίζεται μόνο με βάση το layout. Πρέπει πρώτα να επιβεβαιώνεται ότι η αποχέτευση μπορεί να λειτουργήσει σωστά.

Η διάμετρος της σωλήνας και η κλίση λειτουργούν μαζί.

Μια σωλήνα μικρής διαμέτρου με μικρή κλίση βουλώνει ευκολότερα.

Μια μεγάλη σωλήνα με λάθος κλίση επίσης μπορεί να λειτουργεί προβληματικά.

Μερικοί ενδεικτικοί συνδυασμοί διατομής και χρήσης είναι οι εξής.

Η σωστή διατομή δεν σώζει μια λάθος κλίση. Και η σωστή κλίση δεν σώζει μια υποδιαστασιολογημένη σωλήνα.

Η “κοιλιά” είναι σημείο όπου η σωλήνα ή το δάπεδο χαμηλώνει και μετά ξανανεβαίνει.

Στο δάπεδο, η κοιλιά κρατά νερό.

Στη σωλήνα, η κοιλιά κρατά υπολείμματα και λύματα.

Οι πιο συχνές αιτίες που δημιουργούν τέτοιες κοιλιές είναι οι εξής.

Οι κοιλιές πρέπει να διορθώνονται πριν κλείσει το δάπεδο. Μετά είναι πολύ δύσκολο.

Ακόμη και με σωστή κλίση, οι πολλές γωνίες δυσκολεύουν τη ροή.

Κάθε στροφή είναι πιθανό σημείο συγκράτησης υπολειμμάτων.

Για αυτό, ο σχεδιασμός πρέπει να ακολουθεί τις εξής βασικές αρχές.

Η αποχέτευση πρέπει να σχεδιάζεται απλά. Όσο πιο περίπλοκη γίνεται, τόσο αυξάνεται το ρίσκο.

Ο ιδιοκτήτης δεν χρειάζεται να γίνει υδραυλικός ή πλακάς. Μπορεί όμως να ζητήσει βασικούς ελέγχους.

Οι βασικοί αυτοί έλεγχοι χωρίζονται συνήθως στα εξής δύο μέρη.

Αυτοί οι έλεγχοι είναι πολύ πιο εύκολοι πριν μπουν τα πλακάκια.

Η δοκιμή με νερό είναι από τους πιο πρακτικούς ελέγχους.

Στο δάπεδο δείχνει αν τα νερά πηγαίνουν προς το σιφώνι ή αν μένουν.

Στην αποχέτευση δείχνει αν η απορροή είναι γρήγορη ή αργή.

Για να έχει αξία, η δοκιμή πρέπει να γίνει με τα εξής βασικά κριτήρια.

Αν το νερό δεν φεύγει σωστά στη δοκιμή, δεν θα φεύγει μαγικά μετά.

Η προσφορά πρέπει να περιγράφει τις εργασίες που επηρεάζουν τις κλίσεις.

Στην πράξη, είναι σημαντικό να αναφέρονται ρητά τα εξής σημεία.

Η φράση “τοποθέτηση πλακιδίων” δεν καλύπτει από μόνη της σωστές ρύσεις. Η φράση “νέα αποχέτευση” δεν εξηγεί από μόνη της αν οι κλίσεις είναι σωστές.

Το κόστος εξαρτάται από το αν το λάθος εντοπιστεί πριν ή μετά τα πλακάκια.

Ο παρακάτω πίνακας δίνει μερικές ενδεικτικές περιπτώσεις για να καταλάβετε τη διαφορά.

Η σωστή κλίση στην αρχή είναι πολύ φθηνότερη από τη διόρθωση μετά.

Τα λάθη που βλέπονται πιο συχνά στην πράξη είναι τα εξής.

Ένας ιδιοκτήτης κάνει walk-in ντουζιέρα με μεγάλο πλακάκι. Το γραμμικό σιφώνι τοποθετείται στον πίσω τοίχο, αλλά η τσιμεντοκονία γίνεται βιαστικά. Το δάπεδο φαίνεται όμορφο, όμως η κλίση είναι οριακή και υπάρχει μικρή κοιλιά στη μέση.

Παράλληλα, η αποχέτευση μετά το σιφώνι έχει μικρή κλίση και δύο γωνίες.

Μετά τα πρώτα ντους, το νερό μένει σε σημεία του δαπέδου και η απορροή είναι αργή.

Ο ιδιοκτήτης νομίζει ότι φταίει το γραμμικό σιφώνι. Στην πραγματικότητα, το πρόβλημα είναι ο συνδυασμός λάθος ρύσης δαπέδου και κακής κλίσης αποχέτευσης.

Σε άλλη ανακαίνιση, η θέση του σιφωνιού αποφασίζεται πριν γίνει η τσιμεντοκονία. Ο υδραυλικός ελέγχει τη διαδρομή της αποχέτευσης και ο πλακάς διαμορφώνει τις ρύσεις με βάση το τελικό πλακάκι.

Πριν μπουν τα πλακάκια, ελέγχεται η κλίση με laser, γίνεται δοκιμή νερού, επιβεβαιώνεται η απορροή, φωτογραφίζονται οι σωλήνες και εφαρμόζεται υγρομόνωση πάνω σε σωστή βάση.

Το μπάνιο παραδίδεται και το νερό φεύγει σωστά χωρίς λιμνάζοντα σημεία.

Αυτό είναι σωστός τεχνικός σχεδιασμός.

Πριν κλείσει το μπάνιο, αξίζει να περάσετε μία προς μία τις παρακάτω ερωτήσεις.

Αν οι περισσότερες απαντήσεις είναι “όχι”, το μπάνιο δεν πρέπει να κλείσει ακόμη.

Οι κλίσεις είναι από τα σημεία που πρέπει να ελεγχθούν πριν μπουν τα πλακάκια. Μετά, η διόρθωση είναι δύσκολη και ακριβή. Μην κοιτάτε μόνο αν το δάπεδο “φαίνεται ίσιο”. Στη ζώνη του ντους πρέπει να υπάρχει σωστή ρύση, συνήθως περίπου 1%–2%, ώστε το νερό να οδηγείται στο σιφώνι. Στις σωληνώσεις αποχέτευσης, η σωστή κλίση είναι εξίσου σημαντική. Πολύ μικρή κλίση κρατά νερά και υπολείμματα, ενώ υπερβολική κλίση μπορεί επίσης να δημιουργήσει προβλήματα, ειδικά σε λύματα. Ζητήστε έλεγχο με αλφάδι ή laser, δοκιμή με νερό και φωτογραφίες πριν κλείσουν οι σωλήνες. Αν κάτι δεν στραγγίζει σωστά στη δοκιμή, δεν θα διορθωθεί μόνο του μετά την παράδοση.

Οι κλίσεις στο μπάνιο είναι τεχνική λεπτομέρεια που καθορίζει την καθημερινή λειτουργία του χώρου.

Το δάπεδο πρέπει να έχει σωστή ρύση ώστε τα νερά να οδηγούνται γρήγορα στο σιφώνι. Οι σωλήνες αποχέτευσης πρέπει να έχουν σωστή κλίση ώστε τα νερά και τα λύματα να απομακρύνονται χωρίς να μένουν υπολείμματα στο δίκτυο.

Στην πράξη, οι κλίσεις γύρω στο 1%–2% είναι συχνή τεχνική αναφορά, αλλά η τελική εφαρμογή εξαρτάται από το σημείο, τη διατομή, το μήκος, το σιφώνι, την αποχέτευση και τη διάταξη του μπάνιου.

Για να αποφύγετε προβλήματα, χρειάζεται πραγματικός τεχνικός έλεγχος πριν κλείσει το έργο.

Αν θέλετε να κρατήσετε μόνο τα βασικά, αυτά είναι τα πιο σημαντικά σημεία.

Ένα μπάνιο δεν αρκεί να δείχνει όμορφο. Πρέπει να στραγγίζει σωστά. Και αυτό ξεκινά από τις σωστές κλίσεις.
