Θερμοκάμερες & Υπέρυθρη Απεικόνιση: Πώς Εντοπίζονται Κρυφές Διαρροές χωρίς Άσκοπα Γκρεμίσματα

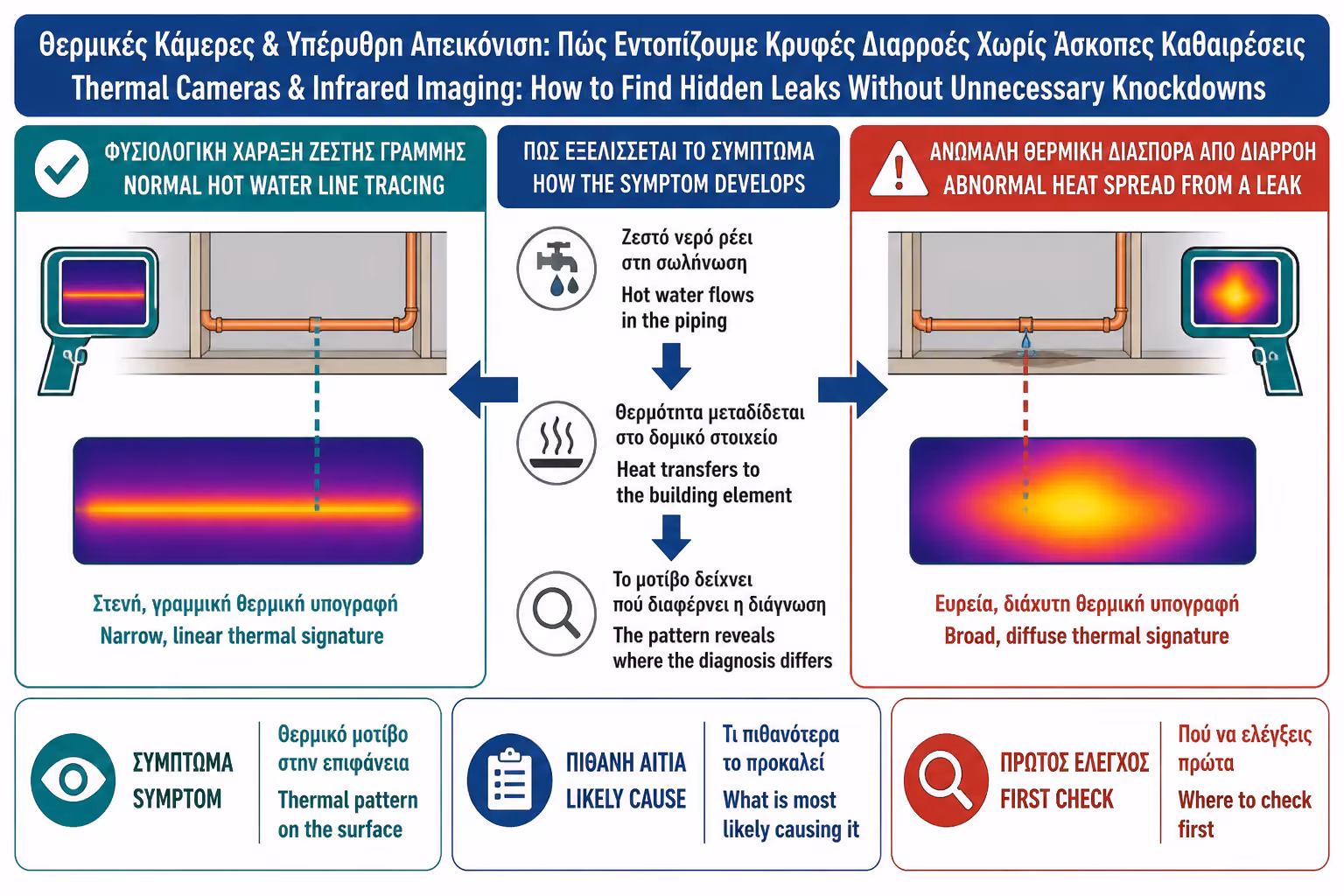

Στην αγορά ακούγεται συχνά ότι η θερμοκάμερα βρίσκει τη διαρροή “με ακρίβεια εκατοστού”. Σε κάποιες ιδανικές περιπτώσεις, ο εντοπισμός μπορεί πράγματι να γίνει πολύ κοντά στο πραγματικό σημείο: για παράδειγμα όταν ένας σωλήνας ζεστού νερού χάνει έντονα, βρίσκεται κοντά στην επιφάνεια και υπάρχει καθαρό θερμικό ίχνος. Όμως δεν πρέπει να παρουσιάζεται ως εγγύηση για κάθε περίπτωση.

Η ακρίβεια εξαρτάται από πολλούς παράγοντες: βάθος σωλήνα, πάχος τοίχου ή δαπέδου, είδος πλακιδίου, μόνωση σωλήνα, ποσότητα νερού, θερμοκρασιακή διαφορά, χρόνο από τη χρήση, αερισμό, υγρασία χώρου, γειτονικές σωληνώσεις και εμπειρία τεχνικού. Αν το νερό έχει κινηθεί μακριά από την πηγή, η θερμοκάμερα μπορεί να δείξει την περιοχή όπου μαζεύτηκε υγρασία, όχι ακριβώς το σημείο όπου ξεκίνησε.

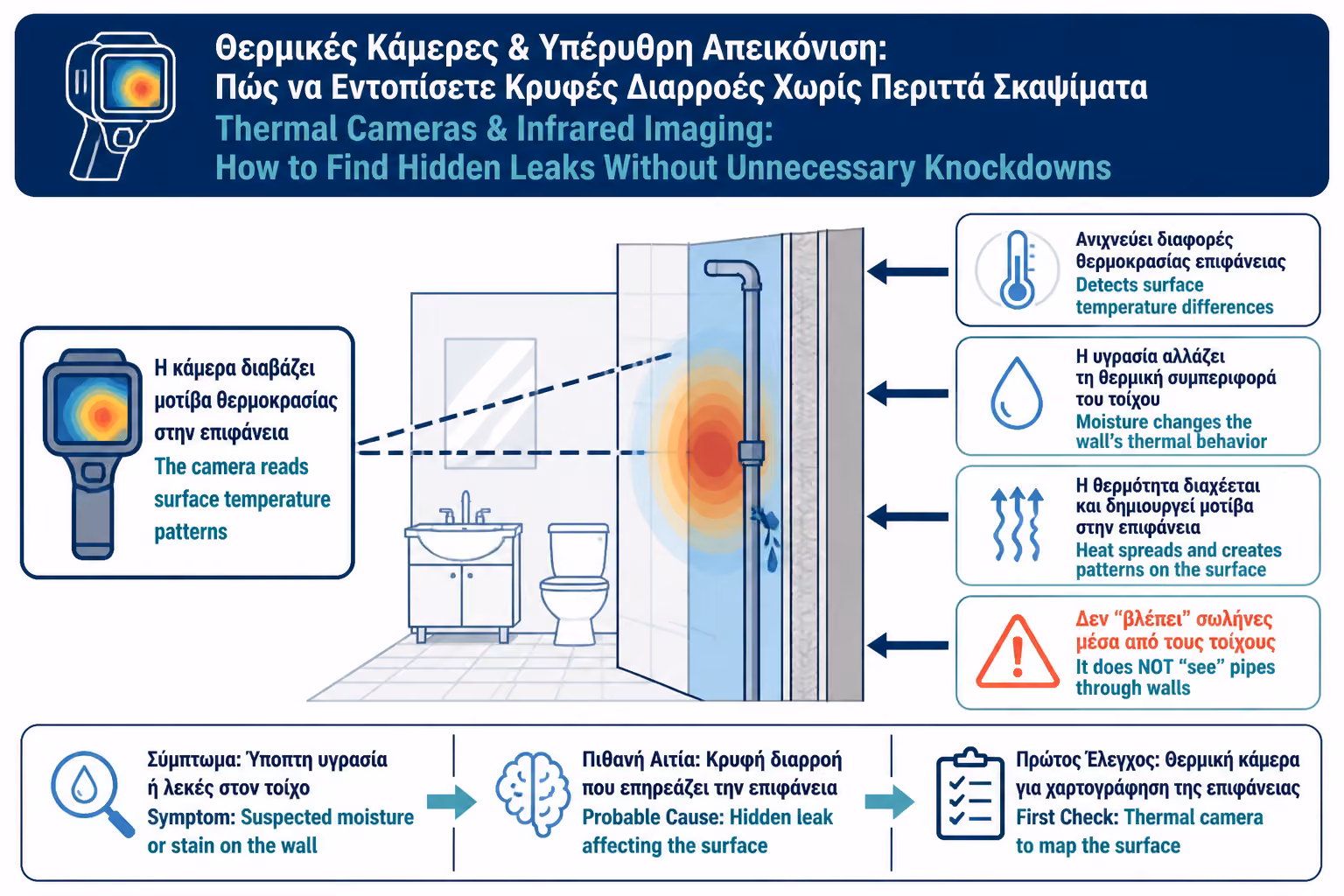

Επίσης, η θερμική εικόνα είναι δισδιάστατη επιφανειακή απεικόνιση. Δεν δείχνει το βάθος της διαρροής με ακρίβεια ούτε το ακριβές στρώμα μέσα στο οποίο κινείται το νερό. Γι’ αυτό η τελική απόφαση για άνοιγμα πρέπει να λαμβάνεται με συνδυασμό ενδείξεων.

Η σωστή διατύπωση είναι: η θερμοκάμερα μπορεί να περιορίσει πολύ την περιοχή αναζήτησης και σε πολλές περιπτώσεις να οδηγήσει σε πολύ στοχευμένο άνοιγμα. Δεν πρέπει όμως να υπόσχεται απόλυτη ακρίβεια σε κάθε διαρροή.

Η θερμοκάμερα είναι ιδιαίτερα χρήσιμη όταν υπάρχει υποψία διαρροής σε σωλήνα ζεστού νερού, υγρασία πίσω από πλακάκια, διαρροή σε ενδοδαπέδια θέρμανση, θερμογέφυρες που δημιουργούν συμπύκνωση, υγρασία γύρω από παράθυρα, ή διαφορά ανάμεσα σε στεγνά και υγρά τμήματα τοίχου. Είναι επίσης χρήσιμη όταν θέλουμε να αποφύγουμε μεγάλο ξήλωμα και να εντοπίσουμε τη ζώνη με τη μεγαλύτερη πιθανότητα προβλήματος.

Σε πολυκατοικίες, μπορεί να βοηθήσει όταν υπάρχει λεκές στο ταβάνι του κάτω ορόφου και πρέπει να δούμε αν η υγρασία απλώνεται κάτω από τη ντουζιέρα, κοντά στο σιφώνι ή κατά μήκος σωλήνωσης. Μπορεί επίσης να δείξει αν ο λεκές είναι ενεργός ή παλιός, αν υπάρχει ακόμη θερμική διαφορά ή αν η περιοχή έχει στεγνώσει.

Στα μπάνια, η θερμοκάμερα βοηθά πολύ όταν συνδυάζεται με ελεγχόμενη χρήση. Για παράδειγμα, τρέχουμε ζεστό νερό στη μπαταρία ή στη σωλήνωση και παρακολουθούμε την επιφάνεια. Ή χρησιμοποιούμε τη ντουζιέρα και βλέπουμε αν κάποια ζώνη αλλάζει θερμικά. Έτσι η εικόνα αποκτά διαγνωστική αξία.

Αν η διαρροή είναι μικρή, κρύα, βαθιά ή εμφανίζεται μόνο σε αποχέτευση χωρίς θερμική αντίθεση, η θερμοκάμερα μπορεί να βοηθήσει λιγότερο. Εκεί ίσως χρειαστεί άλλο εργαλείο.

Η θερμοκάμερα μπορεί να παραπλανήσει όταν ο χειριστής δεν γνωρίζει το κτίριο ή όταν οι συνθήκες δεν είναι κατάλληλες. Ένας εξωτερικός κρύος τοίχος μπορεί να φαίνεται σαν υγρή ζώνη. Μια σκιά, ένα ρεύμα αέρα, μια διαφορετική κόλλα πλακιδίων ή μια παλιά επισκευή μπορεί να δώσει θερμική διαφορά. Ένας σωλήνας ζεστού νερού που λειτουργεί κανονικά μπορεί να μοιάζει με “θερμό ίχνος διαρροής”.

Επίσης, αν έχει μόλις γίνει ντους, όλη η επιφάνεια μπορεί να έχει θερμανθεί ή βραχεί, δυσκολεύοντας την ερμηνεία. Αν ο χώρος είναι πολύ υγρός ή έχει έντονο αερισμό, η εξάτμιση μπορεί να αλλάξει την εικόνα. Αν τα πλακάκια είναι γυαλιστερά, μπορεί να υπάρχουν ανακλάσεις θερμότητας από σώματα, φώτα ή τον ίδιο τον χειριστή.

Γι’ αυτό η θερμογράφηση πρέπει να γίνεται με μεθοδικό τρόπο. Ο τεχνικός πρέπει να γνωρίζει τι ψάχνει, να ελέγχει τις συνθήκες, να συγκρίνει γειτονικές επιφάνειες και να μην βγάζει συμπέρασμα από μία μόνο εικόνα. Συχνά χρειάζονται εικόνες πριν και μετά τη χρήση νερού.

Η θερμοκάμερα είναι ισχυρό εργαλείο, αλλά στα λάθος χέρια μπορεί να οδηγήσει σε λάθος άνοιγμα.

Πριν ή μαζί με τη θερμοκάμερα, το τεστ με το ρολόι του νερού παραμένει πολύ σημαντικό. Αν το ρολόι γράφει ενώ όλες οι βρύσες είναι κλειστές, υπάρχει ένδειξη διαρροής ύδρευσης υπό πίεση. Τότε η θερμοκάμερα μπορεί να βοηθήσει να εντοπιστεί η γραμμή ή η περιοχή, ειδικά αν πρόκειται για ζεστό νερό.

Αν το ρολόι δεν γράφει, η θερμοκάμερα μπορεί ακόμη να είναι χρήσιμη, αλλά η διάγνωση αλλάζει. Τότε κοιτάμε αποχέτευση, στεγανοποίηση ντουζιέρας, σιφώνι ή υγρασία που εμφανίζεται μόνο με χρήση. Η θερμοκάμερα μπορεί να δείξει την υγρή ζώνη, αλλά δεν πρέπει να θεωρήσουμε ότι υπάρχει σπασμένος σωλήνας ύδρευσης.

Ο συνδυασμός είναι πολύ πιο αξιόπιστος από κάθε εργαλείο μόνο του. Το ρολόι απαντά αν υπάρχει συνεχής κατανάλωση. Η θερμοκάμερα δείχνει θερμικές ανωμαλίες. Ο υδραυλικός έλεγχος επιβεβαιώνει την αιτία.

Σε σοβαρή διάγνωση, αυτά τα βήματα πρέπει να μπαίνουν σε λογική σειρά και όχι να χρησιμοποιείται η θερμοκάμερα σαν εντυπωσιακή “φωτογραφία” χωρίς πλαίσιο.

Στις διαρροές αποχέτευσης, η θερμοκάμερα μπορεί να βοηθήσει, αλλά έχει περισσότερους περιορισμούς. Η αποχέτευση χάνει συνήθως όταν περνά νερό. Αν το νερό είναι ζεστό, μπορεί να αφήσει θερμικό ίχνος. Αν είναι κρύο ή αν η διαρροή είναι μικρή, το ίχνος μπορεί να είναι αδύναμο. Αν το νερό κινείται μέσα σε πλάκα ή σε κενά, μπορεί να εμφανιστεί μακριά από το σημείο της βλάβης.

Για παράδειγμα, αν τρέξει ζεστό νερό στον νιπτήρα και υπάρχει διαρροή στην αποχέτευση, η θερμοκάμερα μπορεί να δείξει θερμή ή ψυχρή αλλαγή σε συγκεκριμένη ζώνη. Αν όμως το νερό περνά γρήγορα και η διαρροή είναι μικρή, μπορεί να μη φανεί καθαρά. Σε τέτοια περίπτωση, κάμερα αποχέτευσης ή ελεγχόμενη δοκιμή μπορεί να είναι πιο χρήσιμη.

Σε ντουζιέρες, η θερμοκάμερα μπορεί να δείξει υγρασία γύρω από το σιφώνι ή κάτω από το δάπεδο, αλλά δεν ξεχωρίζει πάντα αν φταίει το σώμα της αποχέτευσης ή η στεγανοποίηση γύρω από το σιφώνι. Αυτή η διάκριση χρειάζεται δοκιμή: νερό απευθείας στο σιφώνι έναντι νερού στις επιφάνειες.

Άρα, στην αποχέτευση η θερμοκάμερα είναι βοηθητικό εργαλείο, όχι πάντα το κύριο.

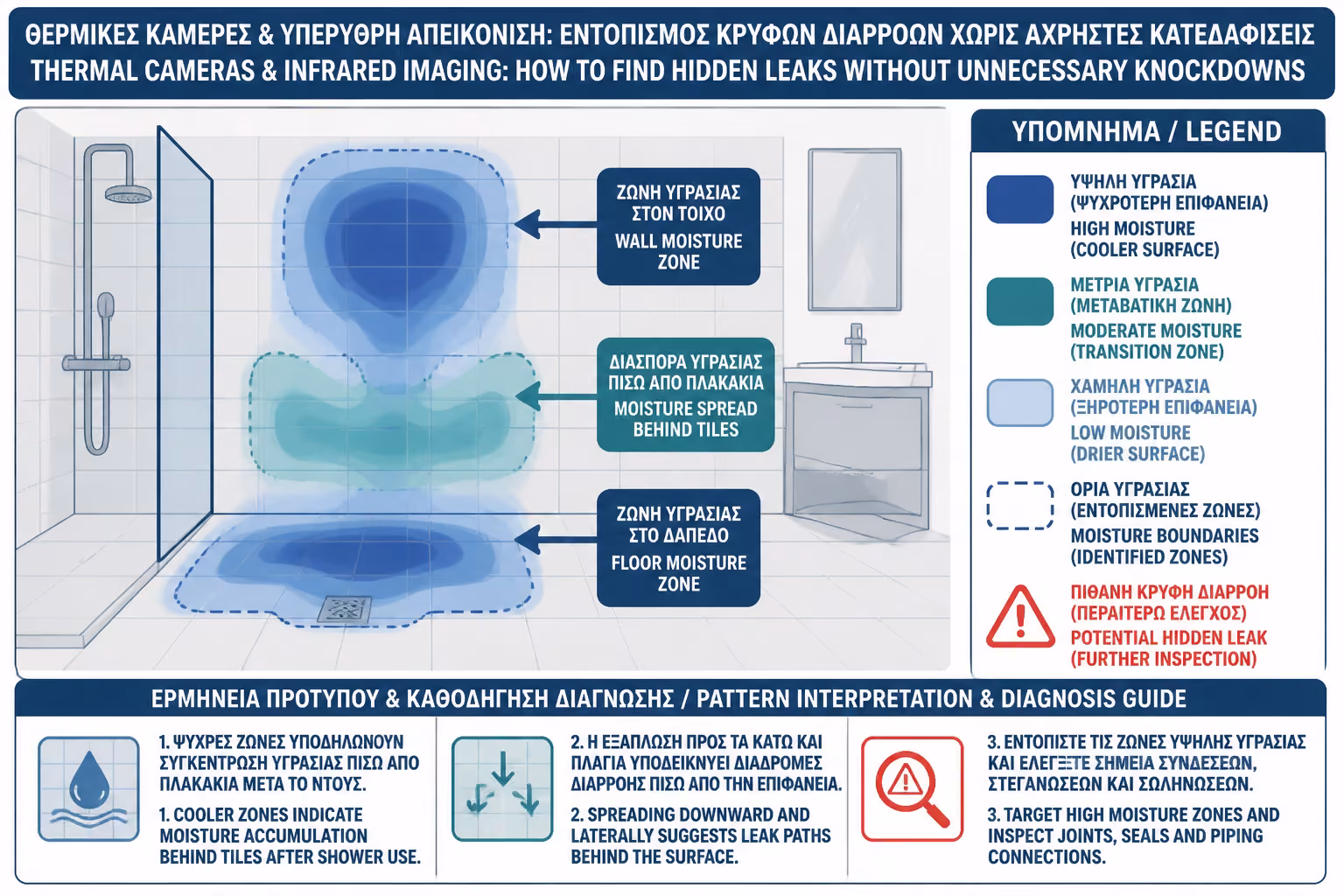

Όταν η αιτία είναι κακή στεγανοποίηση ντουζιέρας, η θερμοκάμερα μπορεί να δείξει πού έχει πάει η υγρασία. Μπορεί να εμφανίσει ζώνη πίσω από πλακάκια, χαμηλή υγρασία σε τοίχο, νερό γύρω από σιφώνι ή υγρασία που περνά προς τον διπλανό χώρο. Αυτό είναι ιδιαίτερα χρήσιμο όταν ο λεκές εμφανίζεται στον κάτω όροφο ή πίσω από τον τοίχο.

Όμως η θερμοκάμερα δεν λέει πάντα ποιο σημείο της υγρομόνωσης απέτυχε. Μπορεί να δείξει ότι η περιοχή γύρω από το σιφώνι είναι υγρή, αλλά η αιτία να είναι η φλάντζα του σιφωνιού, οι γωνίες, το νερό που περνά από τη μπαταρία ή οι φθαρμένοι αρμοί. Η εικόνα δείχνει αποτέλεσμα, όχι πάντα πηγή.

Για σωστή διάγνωση, η θερμοκάμερα πρέπει να συνδυαστεί με ελεγχόμενη χρήση νερού. Βρέχουμε μόνο το δάπεδο; Μόνο τους τοίχους; Μόνο την περιοχή της μπαταρίας; Ρίχνουμε νερό απευθείας στο σιφώνι; Κάθε δοκιμή μπορεί να αλλάξει την θερμική εικόνα και να οδηγήσει σε πιο ασφαλές συμπέρασμα.

Η θερμοκάμερα βοηθά να μη σπάσουμε όλη τη ντουζιέρα. Αλλά η τελική διάγνωση πρέπει να εξηγεί γιατί απέτυχε το σύστημα.

Η θερμοκάμερα είναι πολύ χρήσιμη και σε προβλήματα που δεν είναι διαρροές, όπως η συμπύκνωση. Σε ένα μπάνιο ή σε τοίχο πίσω από μπάνιο, μπορεί να δείξει ψυχρές γωνίες, θερμογέφυρες, κρύα σημεία γύρω από παράθυρα ή περιοχές όπου οι υδρατμοί συμπυκνώνονται. Αυτό βοηθά να μη μπερδευτεί η μούχλα από συμπύκνωση με διαρροή σωλήνα.

Για παράδειγμα, αν μαυρίζει μια γωνία στο ταβάνι του μπάνιου, η θερμοκάμερα μπορεί να δείξει ότι η γωνία είναι πολύ πιο ψυχρή από τον υπόλοιπο χώρο. Αυτό σημαίνει ότι οι υδρατμοί συμπυκνώνονται εκεί. Η λύση τότε μπορεί να είναι καλύτερος εξαερισμός, θερμική βελτίωση ή αλλαγή χρήσης, όχι άνοιγμα σωληνώσεων.

Αντίθετα, αν η θερμοκάμερα δείξει τοπική υγρή ζώνη που σχετίζεται με χρήση νερού ή σωλήνωση, η διάγνωση πάει αλλού. Η αξία της θερμοκάμερας είναι ότι βοηθά να ξεχωρίσουμε θερμικό/αεριστικό πρόβλημα από ενεργή διαρροή.

Η συμπύκνωση είναι πολύ συχνή στα μπάνια και συχνά παρερμηνεύεται. Η θερμογραφία μπορεί να γλιτώσει άσκοπα μερεμέτια όταν το πρόβλημα είναι στην ατμόσφαιρα και όχι στη σωλήνα.

Ένας σωστός έλεγχος δεν ξεκινά κατευθείαν με φωτογραφίες. Ξεκινά με ιστορικό. Πότε εμφανίστηκε η υγρασία; Μεγαλώνει χωρίς χρήση; Σχετίζεται με ντους, νιπτήρα, καζανάκι ή βροχή; Υπάρχει ρολόι νερού που γράφει; Υπάρχει κάτω όροφος; Έγινε πρόσφατη ανακαίνιση; Υπάρχουν παλιά σημάδια;

Μετά γίνεται οπτικός έλεγχος. Ο τεχνικός κοιτά αρμούς, σιλικόνες, γωνίες, σιφώνια, παροχές, κατώφλια, παράθυρα, καζανάκια και σημεία όπου περνούν σωλήνες. Η θερμοκάμερα έρχεται να συμπληρώσει την παρατήρηση, όχι να την αντικαταστήσει.

Στη συνέχεια γίνεται θερμογραφικός έλεγχος σε κατάλληλες συνθήκες. Μπορεί να χρειαστεί να τρέξει ζεστό νερό για να εμφανιστεί η σωλήνωση, να περιμένουμε ώστε να φανεί η εξάπλωση, ή να συγκρίνουμε πριν και μετά τη χρήση. Οι εικόνες πρέπει να αποθηκεύονται και να ερμηνεύονται μαζί με τις συνθήκες λήψης.

Στο τέλος πρέπει να υπάρχει συμπέρασμα με βαθμό βεβαιότητας. Όχι απλώς “εκεί έχει κόκκινο χρώμα”. Πρέπει να εξηγείται τι σημαίνει η εικόνα, ποια είναι η πιθανή αιτία και ποιο είναι το επόμενο βήμα επιβεβαίωσης.

Μια σοβαρή θερμογραφική αναφορά πρέπει να περιλαμβάνει στοιχεία του χώρου, ημερομηνία, συνθήκες ελέγχου, σημεία που ελέγχθηκαν, θερμικές εικόνες, ορατές φωτογραφίες για σύγκριση και τεχνική ερμηνεία. Ιδανικά, πρέπει να αναφέρει και τι δοκιμές έγιναν: με κλειστές παροχές, με ζεστό νερό, μετά από χρήση ντους, μετά από αναμονή ή με έλεγχο μετρητή.

Δεν αρκεί να παραδοθούν απλώς θερμικές εικόνες με χρώματα. Τα χρώματα της θερμοκάμερας είναι κλίμακα απεικόνισης, όχι διάγνωση από μόνα τους. Μια κόκκινη περιοχή δεν σημαίνει πάντα διαρροή και μια μπλε περιοχή δεν σημαίνει πάντα υγρασία. Χρειάζεται περιγραφή.

Η αναφορά πρέπει επίσης να ξεχωρίζει τι είναι ένδειξη και τι επιβεβαιωμένο. Για παράδειγμα: “Εντοπίστηκε θερμική ανωμαλία συμβατή με πιθανή διαρροή ζεστού νερού στη ζώνη Χ. Προτείνεται έλεγχος πίεσης και στοχευμένο άνοιγμα.” Αυτή είναι πιο σωστή διατύπωση από το “βρέθηκε σπασμένος σωλήνας” χωρίς επιβεβαίωση.

Σε πολυκατοικίες ή ασφαλιστικές υποθέσεις, μια σωστή αναφορά βοηθά να αποφευχθούν διαφωνίες.

Το κόστος ενός ελέγχου με θερμοκάμερα εξαρτάται από την περιοχή, το μέγεθος του χώρου, τη δυσκολία διάγνωσης, το αν απαιτείται γραπτή αναφορά, το αν συνδυάζεται με υδραυλικό έλεγχο και το αν πρόκειται για απλή επίσκεψη ή πραγματογνωμοσύνη. Δεν είναι ίδιος ο έλεγχος ενός μικρού μπάνιου με μια πολύπλοκη διαρροή σε πολυκατοικία.

Σε μια ανακαίνιση ή επισκευή μπάνιου, το κόστος του μη καταστροφικού ελέγχου μπορεί να είναι μικρό σε σχέση με το κόστος άσκοπου ξηλώματος. Αν χωρίς διάγνωση σπάσουμε δέκα πλακάκια και τελικά η διαρροή είναι αλλού, το κόστος ανεβαίνει πολύ. Αν η θερμοκάμερα περιορίσει την περιοχή επέμβασης, μπορεί να εξοικονομήσει υλικά, εργασία και χρόνο.

Σε πολυκατοικίες, η αξία είναι ακόμη μεγαλύτερη γιατί η τεκμηρίωση μειώνει τις διαφωνίες. Αν η θερμογραφία δείξει ότι η θερμική ανωμαλία βρίσκεται σε ιδιωτική γραμμή ή κοντά σε κοινόχρηστη στήλη, βοηθά να οργανωθεί η επόμενη κίνηση.

Το σημαντικό είναι να μη πληρώνεται απλώς “μια φωτογραφία με χρώματα”. Η αξία βρίσκεται στη διάγνωση, όχι στην εικόνα.

Η θερμοκάμερα μειώνει το ρίσκο λανθασμένης επέμβασης. Δεν καταργεί την ανάγκη τεχνικής κρίσης.

Η θερμοκάμερα δεν είναι το μόνο εργαλείο μη καταστροφικού ελέγχου. Σε διαρροές ύδρευσης μπορεί να χρειαστεί έλεγχος πίεσης ή ακουστικός εντοπισμός. Σε αποχετεύσεις μπορεί να χρειαστεί κάμερα σωλήνων. Σε υγρασία τοίχου μπορεί να χρειαστεί υγρασιόμετρο. Σε πολυκατοικίες μπορεί να χρειαστεί τεχνική έκθεση μηχανικού.

Αν η θερμοκάμερα δείχνει πιθανή ζώνη αλλά δεν υπάρχει σαφής αιτία, ο υδραυλικός μπορεί να απομονώσει γραμμές από κολεκτέρ ή να πιέσει συγκεκριμένο τμήμα. Αν η ένδειξη σχετίζεται με αποχέτευση, μπορεί να γίνει δοκιμή ροής ή κάμερα. Αν σχετίζεται με στεγανοποίηση, μπορεί να χρειαστεί ελεγχόμενη δοκιμή νερού σε συγκεκριμένες επιφάνειες.

Ο σωστός μη καταστροφικός έλεγχος είναι συχνά συνδυασμός μεθόδων. Όχι ένας άνθρωπος με μία συσκευή που δίνει αλάνθαστη απάντηση σε όλα.

Το ζητούμενο είναι να φτάσουμε σε τεκμηριωμένη πιθανότητα πριν ανοίξουμε. Όχι να αποφύγουμε για πάντα κάθε άνοιγμα, ακόμη κι όταν αυτό είναι απαραίτητο.

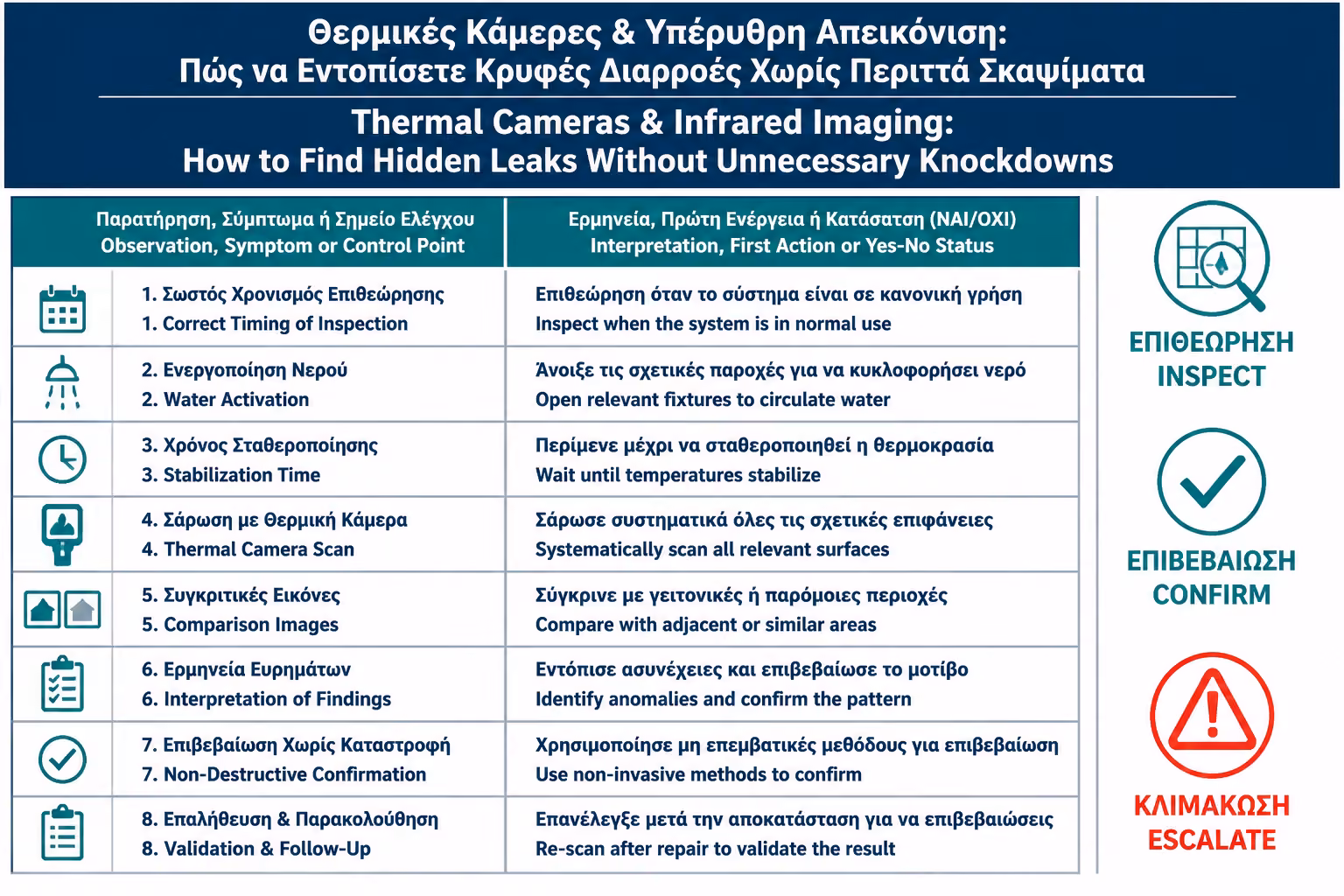

Πριν κλείσετε έλεγχο, ρωτήστε αν ο τεχνικός θα κάνει μόνο θερμική λήψη ή πλήρη διάγνωση. Θα ελέγξει το ιστορικό; Θα γίνει τεστ με το ρολόι; Θα τρέξει ζεστό νερό; Θα ελεγχθούν αποχετεύσεις; Θα δοθεί γραπτή αναφορά ή μόνο προφορική γνώμη;

Ρωτήστε επίσης τι εμπειρία έχει σε μπάνια και υδραυλικές διαρροές. Άλλο η θερμογράφηση κτιρίου για θερμομόνωση και άλλο ο εντοπισμός διαρροής σε μπάνιο. Χρειάζεται κατανόηση σωληνώσεων, σιφωνιών, υγρομόνωσης και κατασκευαστικών λεπτομερειών.

Ρωτήστε αν θα σας δώσει θερμικές εικόνες μαζί με κανονικές φωτογραφίες. Ρωτήστε αν θα εξηγήσει τι είναι πιθανό και τι χρειάζεται επιβεβαίωση. Αν υπόσχεται απόλυτο εντοπισμό χωρίς καμία επιφύλαξη πριν δει τον χώρο, κρατήστε μικρό καλάθι.

Ο καλός έλεγχος δεν βασίζεται στην υπερβολή. Βασίζεται στη μεθοδικότητα.

> Αν πρέπει να κρατήσετε μόνο ένα πράγμα, κρατήστε αυτό: η θερμοκάμερα δεν είναι ακτινογραφία τοίχου. Δεν βλέπει τον σωλήνα απευθείας. Βλέπει θερμοκρασιακές διαφορές στην επιφάνεια και, όταν χρησιμοποιηθεί σωστά, μπορεί να δείξει πού υπάρχει πιθανή διαρροή ή υγρασία. Είναι εξαιρετικό εργαλείο για να αποφύγουμε άσκοπα γκρεμίσματα, ειδικά σε σωλήνες ζεστού νερού, αλλά χρειάζεται έμπειρη ερμηνεία και επιβεβαίωση με υδραυλικό έλεγχο.

Οι θερμοκάμερες και η υπέρυθρη απεικόνιση έχουν αλλάξει σημαντικά τον τρόπο με τον οποίο προσεγγίζουμε τις κρυφές διαρροές. Αντί να σπάμε πλακάκια στα τυφλά, μπορούμε να παρατηρήσουμε θερμικές ανωμαλίες, να εντοπίσουμε πιθανές υγρές ζώνες, να ακολουθήσουμε τη διαδρομή ενός σωλήνα ζεστού νερού και να περιορίσουμε την περιοχή επέμβασης.

Η τεχνολογία όμως πρέπει να χρησιμοποιείται με σωστές προσδοκίες. Η θερμοκάμερα δεν δίνει πάντα απόλυτη ακρίβεια εκατοστού. Δεν ξεχωρίζει μόνη της αν η αιτία είναι ύδρευση, αποχέτευση ή αστοχία υγρομόνωσης. Δεν αντικαθιστά το τεστ του ρολογιού, τον έλεγχο πίεσης, την κάμερα αποχέτευσης ή την εμπειρία του τεχνικού. Δίνει ισχυρές ενδείξεις που πρέπει να μπουν σε σωστή διαγνωστική σειρά.

Η μεγαλύτερη αξία της φαίνεται όταν ο έλεγχος γίνεται μεθοδικά: ιστορικό προβλήματος, παρατήρηση, έλεγχος μετρητή, ελεγχόμενη χρήση ζεστού νερού, θερμογραφική λήψη, ερμηνεία και στοχευμένη επιβεβαίωση. Έτσι αποφεύγονται άσκοπα σπασίματα, μειώνεται το κόστος και αυξάνεται η πιθανότητα να ανοιχτεί μόνο το σημείο που πραγματικά χρειάζεται.

Για τον ιδιοκτήτη, η σωστή ερώτηση δεν είναι “έχετε θερμοκάμερα;”. Είναι “πώς θα τη χρησιμοποιήσετε για να αποδείξετε από πού έρχεται η υγρασία;”. Αν η απάντηση περιλαμβάνει μεθοδολογία, σύγκριση, τεστ και τεχνική ερμηνεία, τότε η θερμοκάμερα μπορεί να γίνει πολύτιμο εργαλείο. Αν η απάντηση είναι απλώς “θα το δούμε με την κάμερα”, τότε χρειάζεται προσοχή.
