Αν έχετε φτάσει μέχρι εδώ, έχετε πλέον τη σωστή, κίτρινη οπτική ίνα (Singlemode) να καταλήγει σε μια πρίζα τοίχου στο σπίτι σας. Το τελευταίο βήμα για να έχετε ίντερνετ είναι να ενώσετε αυτή την πρίζα με το Router (ή το ONT) του παρόχου σας. Για να το κάνετε αυτό, θα χρησιμοποιήσετε ένα έτοιμο, εύκαμπτο καλωδιάκι που ονομάζεται Optical Patch Cord.
Εδώ, όμως, πολλοί χρήστες κάνουν ένα μοιραίο, δαπανηρό λάθος. Πηγαίνουν σε ένα κατάστημα, βλέπουν ένα καλωδιάκι που "ταιριάζει", το αγοράζουν, το σπρώχνουν με δύναμη στο Router και... καταστρέφουν μόνιμα την υποδοχή του μηχανήματος.
Στις οπτικές ίνες, το σχήμα και το χρώμα του βύσματος δεν είναι θέμα αισθητικής. Είναι ένας αυστηρός, διεθνής κώδικας. Πάμε να αποκρυπτογραφήσουμε τα αρχικά (SC, LC, APC, UPC) για να συνδέετε τον εξοπλισμό σας με την ασφάλεια ενός επαγγελματία.

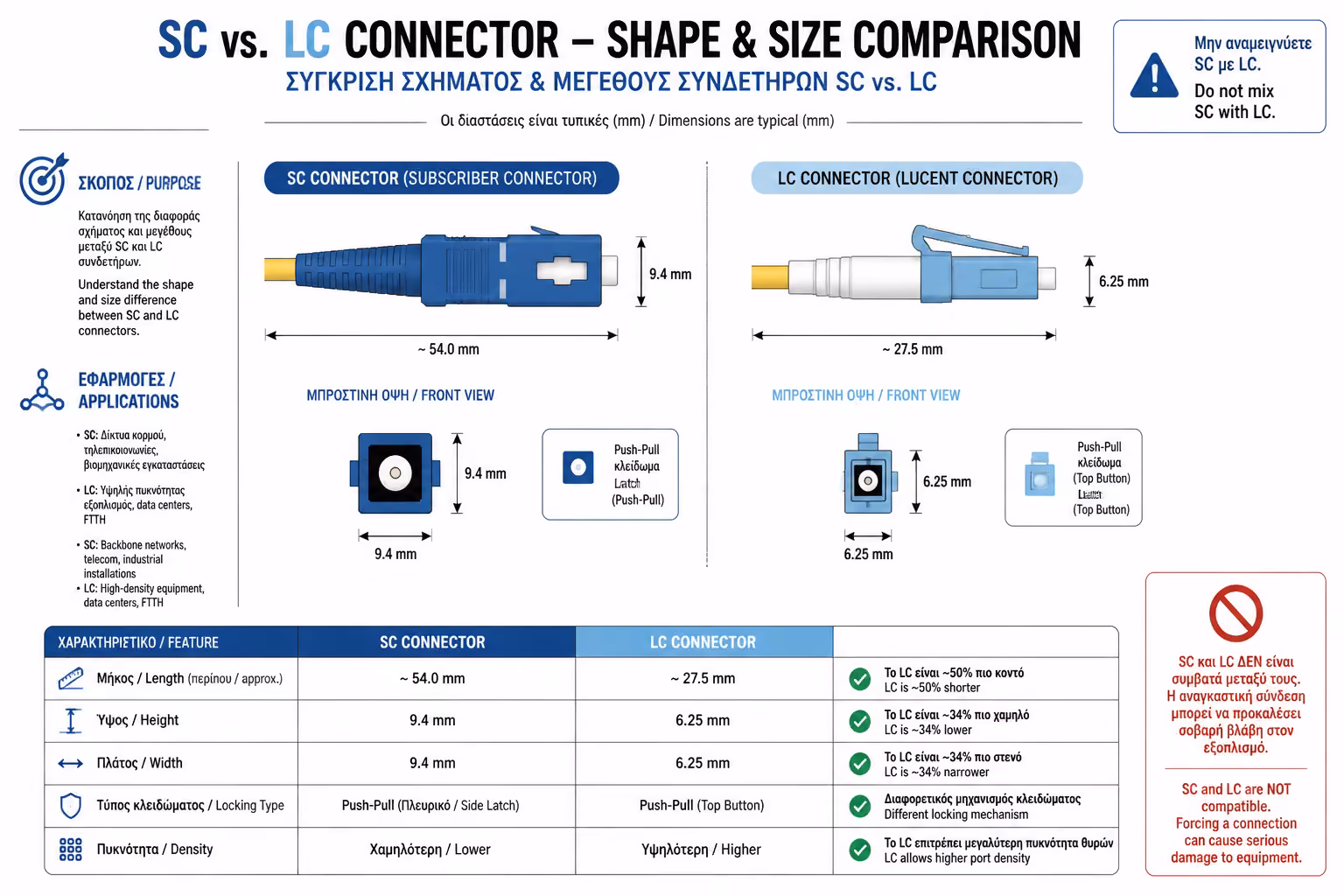

Η πρώτη διαφορά αφορά καθαρά το φυσικό μέγεθος και το σχήμα του βύσματος (Connector). Υπάρχουν δεκάδες τύποι, αλλά στα οικιακά δίκτυα (FTTH) κυριαρχούν δύο:
Πρακτική Συμβουλή: Αν το Router σας έχει υποδοχή SC και η πρίζα τοίχου έχει υποδοχή LC, μπορείτε απλώς να αγοράσετε ένα Patch Cord που η μία του άκρη είναι SC και η άλλη LC. Το φως θα περάσει κανονικά.
Είναι το μεγάλο, τετράγωνο βύσμα. Έχει μηχανισμό "Push-Pull" (απλώς το σπρώχνετε μέσα και ακούγεται ένα "κλικ"). Είναι το απόλυτο στάνταρ για τις πρίζες τοίχου (Rosettes) και για την είσοδο του εξοπλισμού των παρόχων (ONT).
Είναι ακριβώς το μισό σε μέγεθος από το SC. Μοιάζει πολύ με τα βύσματα του τηλεφώνου/ίντερνετ (RJ45), καθώς διαθέτει ένα μικρό, πλαστικό κλιπ (γλώσσα) στην κορυφή που πρέπει να πατήσετε για να το βγάλετε. Χρησιμοποιείται κυρίως σε επαγγελματικά Racks και Switches (στα λεγόμενα SFP modules), επειδή εξοικονομεί τεράστιο χώρο.

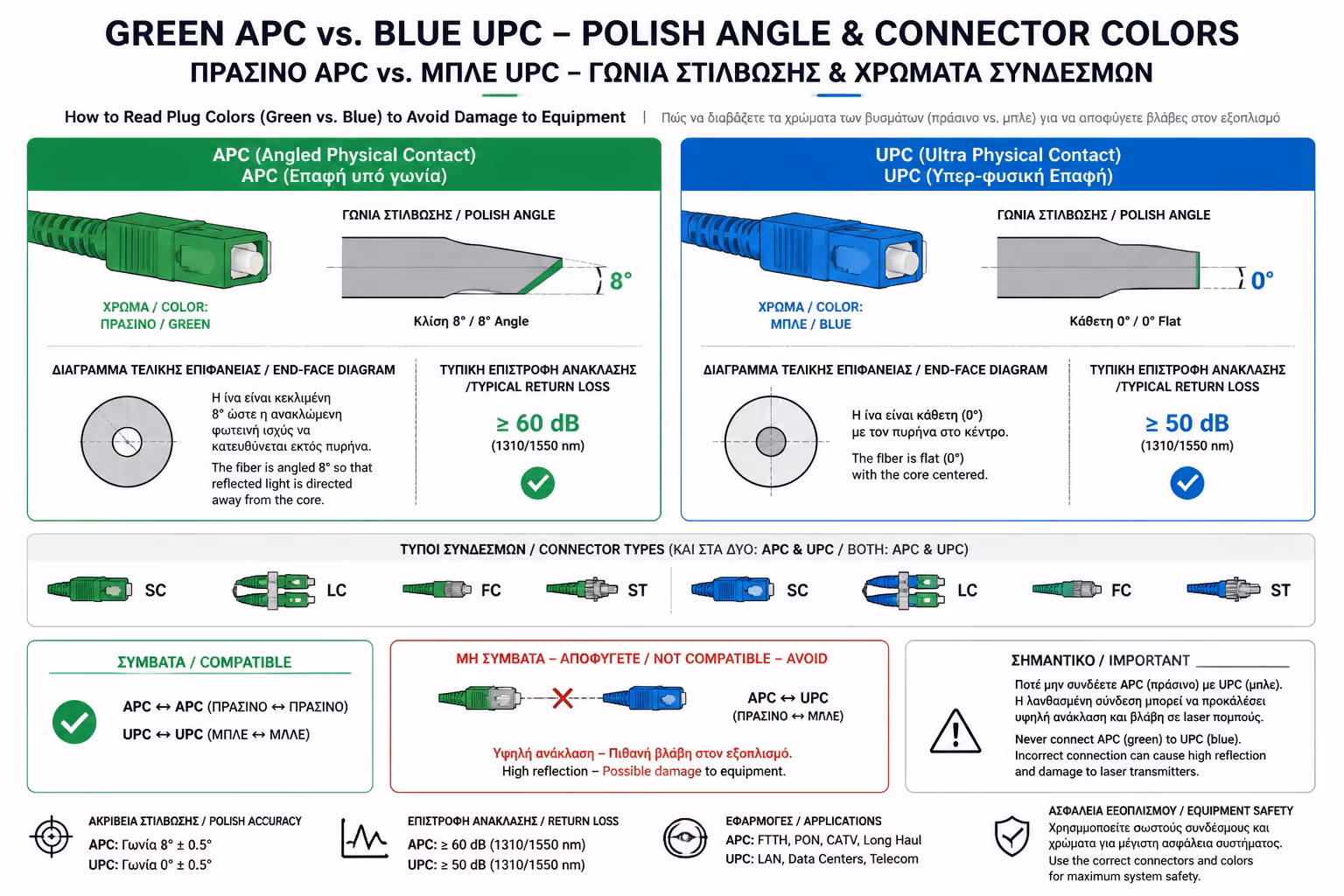

Εδώ βρίσκεται η κρίσιμη λεπτομέρεια. Μέσα στο πλαστικό βύσμα, υπάρχει ένας μικρός, λευκός κεραμικός κύλινδρος (Ferrule). Στο κέντρο αυτού του κυλίνδρου βρίσκεται το άκρο της γυάλινης ίνας.
Για να περάσει το φως από το ένα βύσμα στο άλλο χωρίς απώλειες, αυτά τα δύο κεραμικά άκρα πρέπει να ακουμπήσουν μεταξύ τους. Ο τρόπος που έχει κοπεί και γυαλιστεί (polished) αυτό το άκρο στο εργοστάσιο, καθορίζει το χρώμα του βύσματος.
Πάντα ΜΠΛΕ.
Το άκρο του γυαλιού είναι γυαλισμένο εντελώς επίπεδα (για την ακρίβεια έχει μια ανεπαίσθητη, συμμετρική καμπύλη, αλλά η επαφή είναι απόλυτα κάθετη, στις 0 μοίρες).
Σε παλαιότερα δίκτυα, σε εσωτερικές συνδέσεις Data Centers και σε εξοπλισμό Ethernet οπτικών ινών.
Πάντα ΠΡΑΣΙΝΟ.
Το άκρο του γυαλιού είναι κομμένο και γυαλισμένο με μια αυστηρή γωνία 8 μοιρών.
Είναι το απόλυτο, παγκόσμιο στάνταρ για τα δίκτυα FTTH (Fiber to the Home) και την καλωδιακή τηλεόραση (CATV).

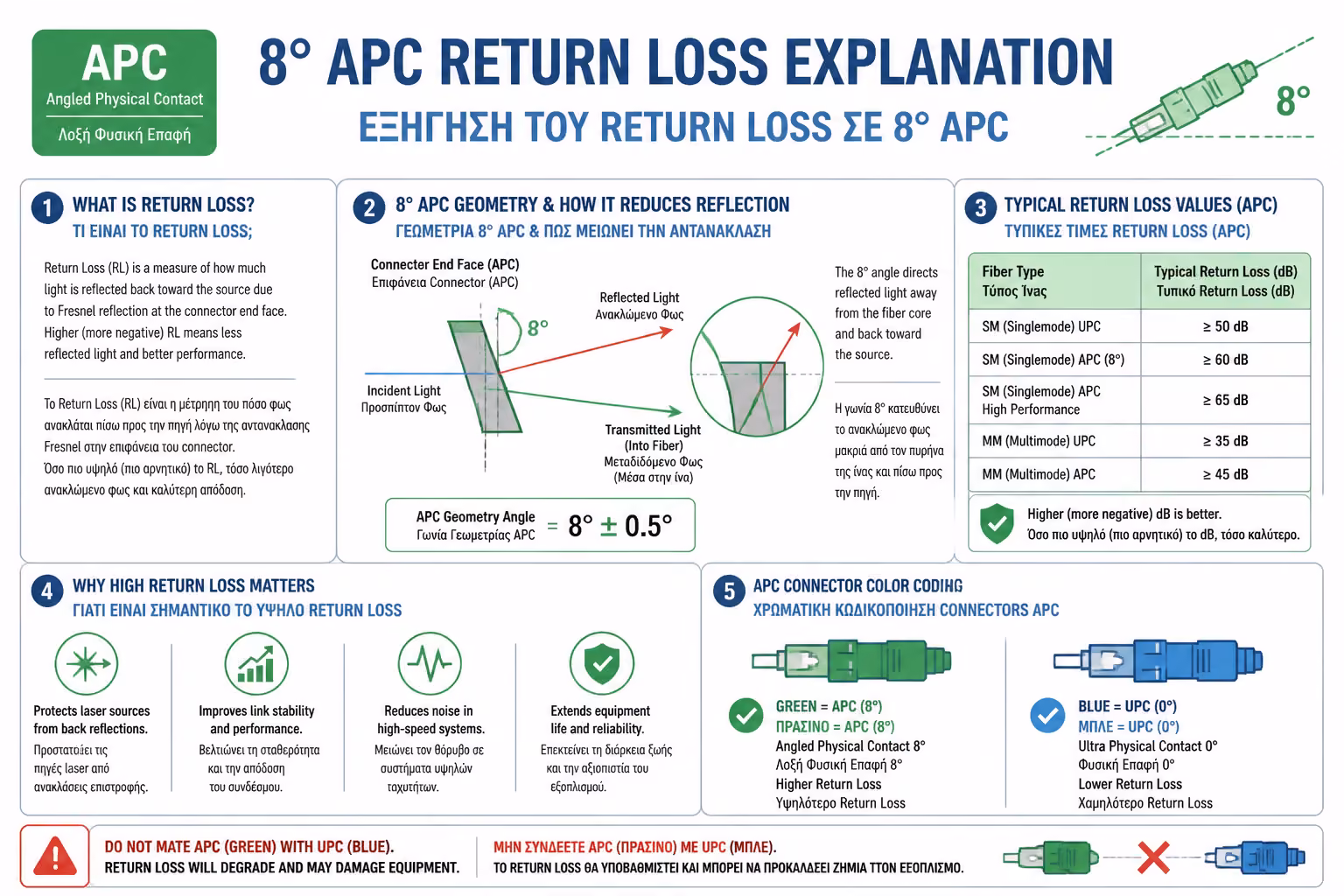

Όταν το φως φτάνει στην ένωση δύο βυσμάτων, ένα μικρό ποσοστό του αναπόφευκτα ανακλάται (γυρίζει πίσω προς την πηγή του). Αυτό ονομάζεται Return Loss.

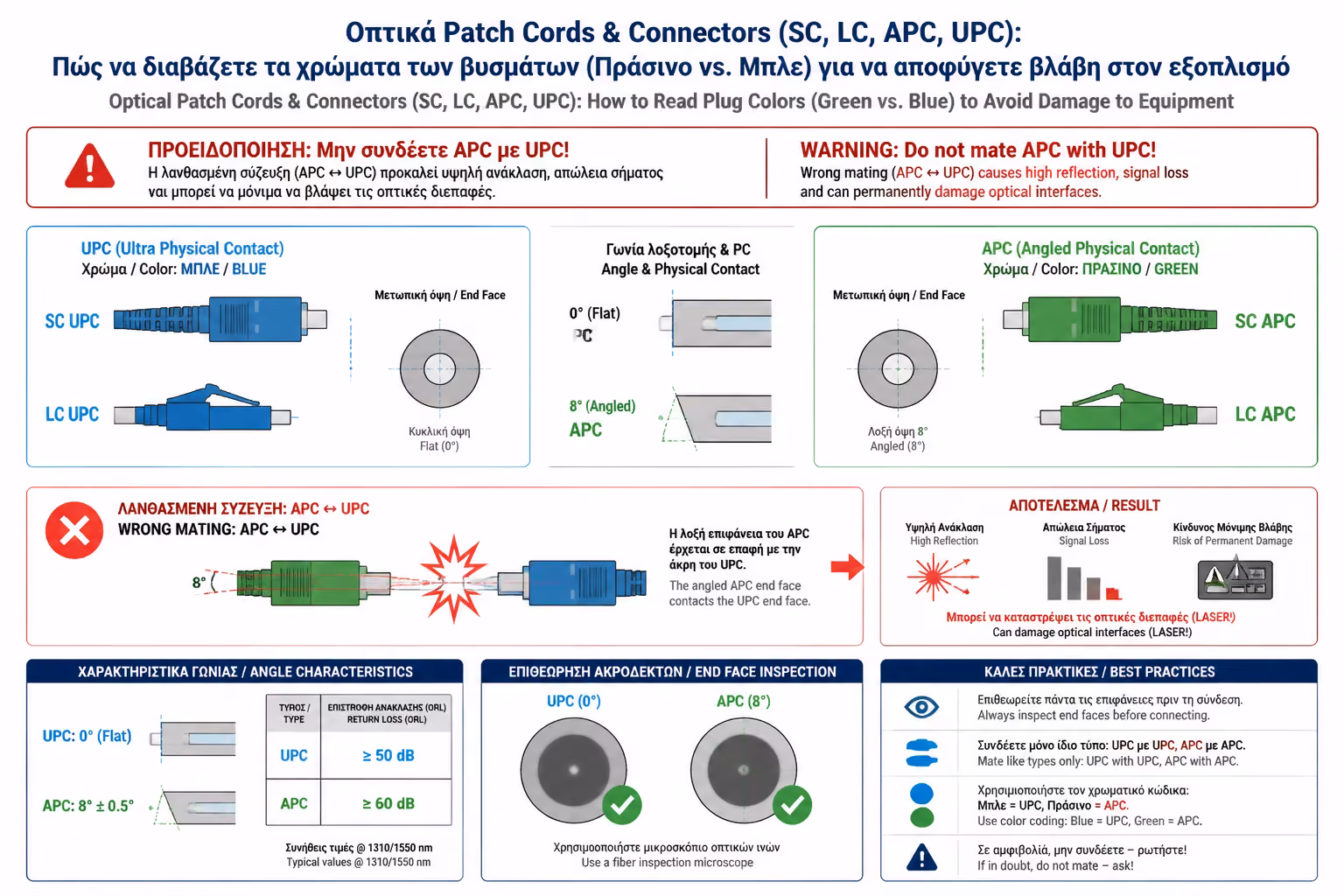

Τι θα συμβεί αν το Router του παρόχου σας έχει πράσινη υποδοχή (APC), αλλά εσείς έχετε ένα μπλε (UPC) patch cord στο συρτάρι σας και προσπαθήσετε να το χρησιμοποιήσετε;
Ο Απόλυτος Κανόνας της Οπτικής Ίνας: ΤΟ ΠΡΑΣΙΝΟ ΜΠΑΙΝΕΙ ΜΟΝΟ ΣΕ ΠΡΑΣΙΝΟ. ΤΟ ΜΠΛΕ ΜΠΑΙΝΕΙ ΜΟΝΟ ΣΕ ΜΠΛΕ. (Δεν υπάρχει καμία απολύτως εξαίρεση σε αυτόν τον κανόνα).
Όταν έρθει η ώρα να αγοράσετε ένα οπτικό καλώδιο για το σπίτι σας, κοιτάξτε την πρίζα στον τοίχο και την υποδοχή στο Router σας. Αν και οι δύο είναι πράσινες (όπως συμβαίνει στο 99% των οικιακών FTTH συνδέσεων στην Ελλάδα), θα ζητήσετε ένα καλώδιο "Singlemode, Simplex, SC/APC σε SC/APC". Αφαιρέστε τα μικρά προστατευτικά καπάκια, ακούστε το χαρακτηριστικό "κλικ" κατά την εισαγωγή, και απολαύστε τις ταχύτητες του φωτός με απόλυτη ασφάλεια.
