Ενισχυτές Σήματος (RGB/RGBW Amplifiers): Πώς να ενώσετε πάνω από 10 μέτρα ταινίας LED χωρίς να χάσετε φωτεινότητα

Στο προηγούμενο κεφάλαιο είδαμε πώς το Power Injection σώζει τις απλές, μονόχρωμες (λευκές) ταινίες από την πτώση τάσης. Τα πράγματα, όμως, περιπλέκονται δραματικά όταν μιλάμε για πολύχρωμες ταινίες (RGB, RGBW ή CCT).

Στις λευκές ταινίες, το ρεύμα πάει απευθείας από το τροφοδοτικό στην ταινία. Στις πολύχρωμες ταινίες υπάρχει ένας "μεσάζοντας": Ο Ελεγκτής (Controller). Είναι το "κουτάκι" (WiFi, Bluetooth ή με τηλεκοντρόλ) που αποφασίζει πόσο ρεύμα θα στείλει στο κόκκινο, το πράσινο και το μπλε χρώμα για να φτιάξει την απόχρωση που του ζητήσατε.

Αν προσπαθήσετε να ενώσετε 20 μέτρα ταινίας RGB στη σειρά και να τα συνδέσετε πάνω σε έναν απλό Controller... το πιθανότερο είναι να δείτε καπνούς. Ως μηχανικοί, πάμε να δούμε γιατί οι Controllers "καίγονται" και πώς ο Ενισχυτής Σήματος (Amplifier) είναι η μοναδική, ασφαλής λύση για τεράστιες εγκαταστάσεις.

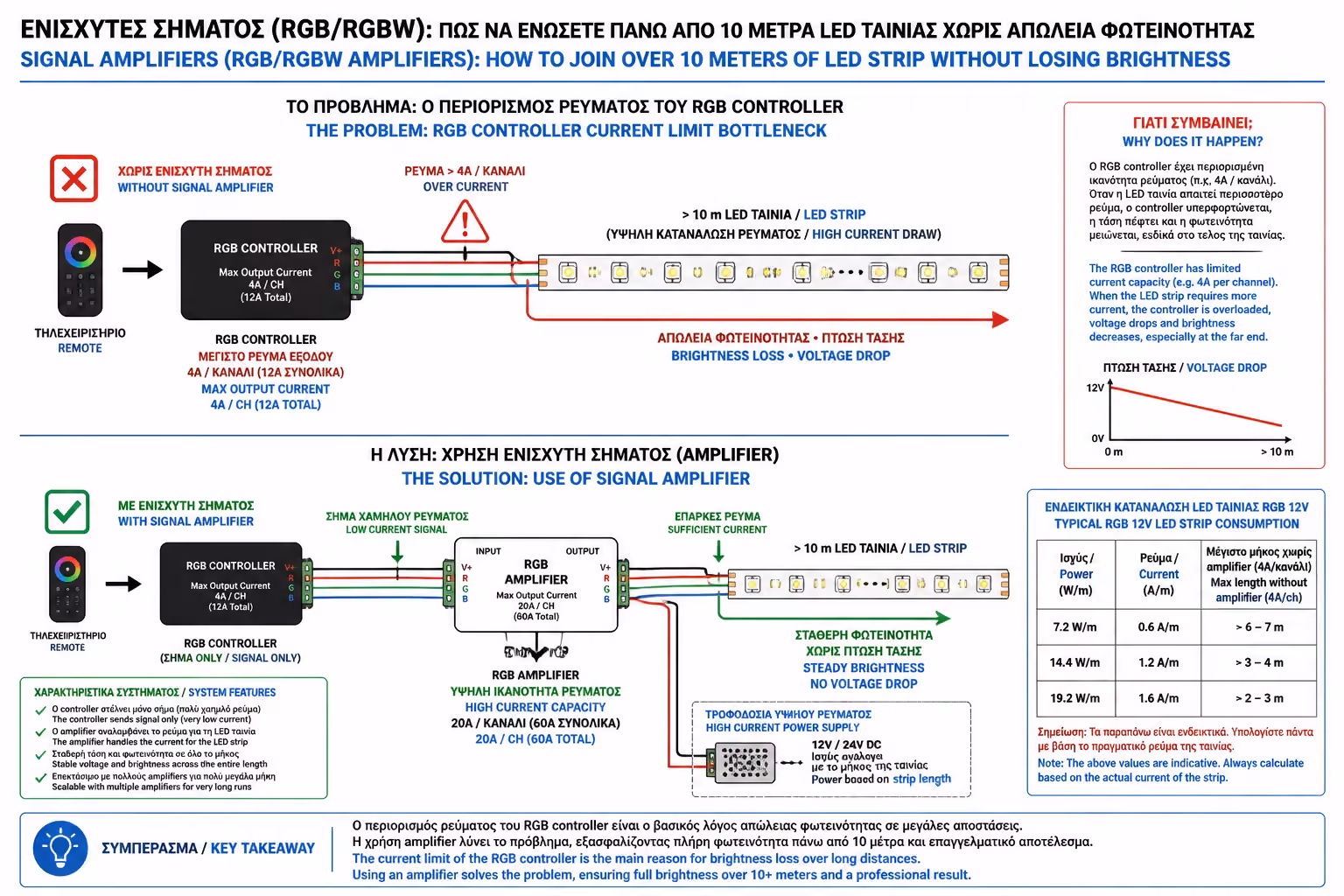

1. Το Πρόβλημα του Controller (Ο "Λαιμός του Μπουκαλιού")

Κάθε ελεγκτής RGB έχει ένα αυστηρό όριο στο ρεύμα που μπορεί να περάσει από μέσα του. Αν γυρίσετε τον ελεγκτή σας ανάποδα, θα δείτε μια ετικέτα που γράφει για παράδειγμα: Max Output: 3x4A (Συνολικά 12 Amperes).

Ας κάνουμε τα μαθηματικά:

  • Έστω ότι έχετε μια καλή ταινία RGB 24V που καίει 14.4W/m.
  • Τα 10 μέτρα ταινίας καίνε συνολικά 144 Watts.
  • Σε ένα σύστημα 24V, τα 144W μεταφράζονται σε 6 Amperes ρεύματος (144W / 24V = 6A).

Ο ελεγκτής σας αντέχει μέχρι 12A. Άρα, αντέχει άνετα τα 10 μέτρα. Τι γίνεται όμως αν το σαλόνι σας χρειάζεται 25 μέτρα ταινίας RGB; Αυτό απαιτεί 15 Amperes. Αν περάσετε 15 Amperes μέσα από έναν ελεγκτή που αντέχει μόνο 12A, η εσωτερική του πλακέτα θα λιώσει.

Εικονογράφηση για 1. Το Πρόβλημα του Controller (Ο "Λαιμός του Μπουκαλιού")

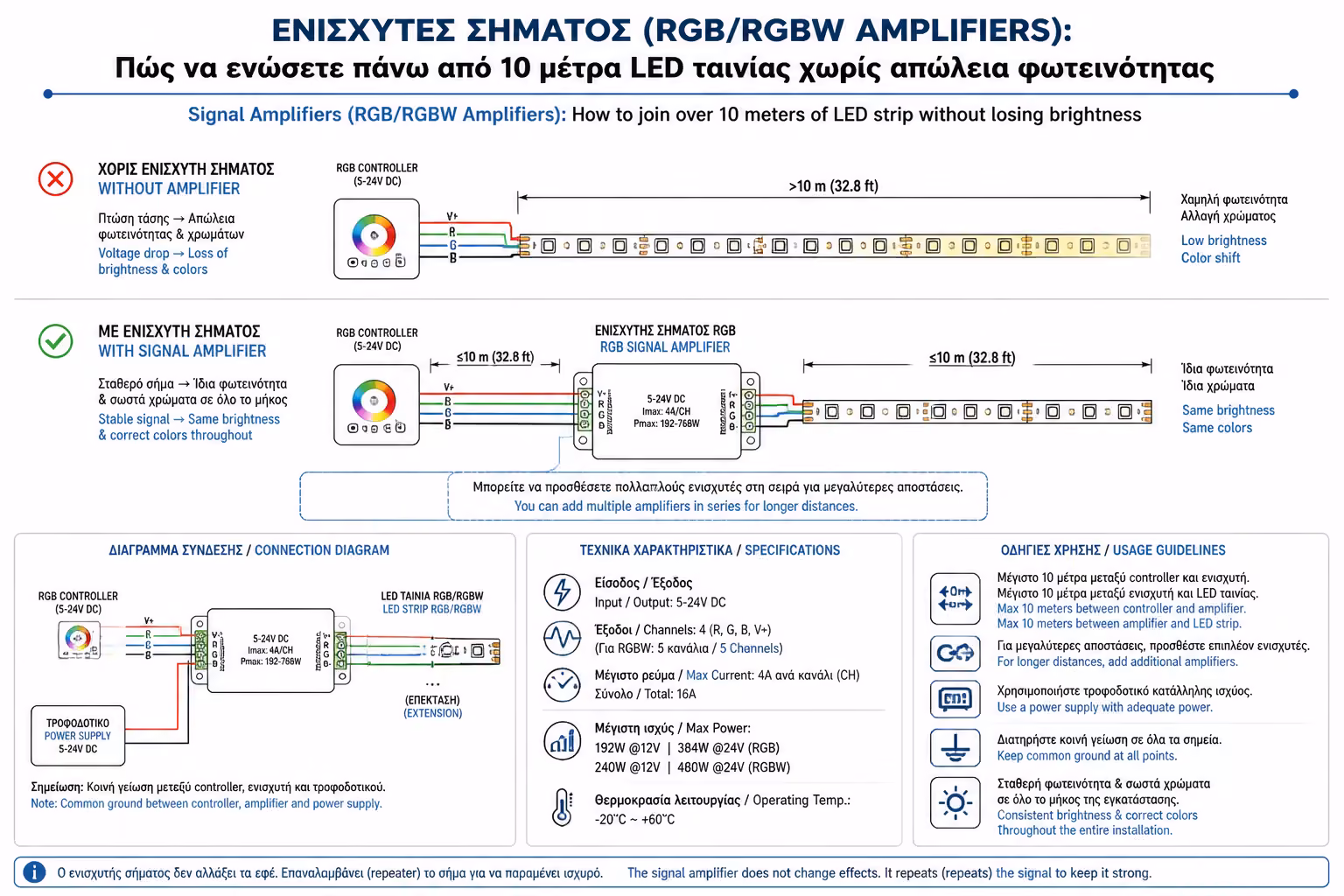

2. Τι είναι ο Ενισχυτής Σήματος (Amplifier);

Εικονογράφηση για 2. Τι είναι ο Ενισχυτής Σήματος (Amplifier);

Εδώ ακριβώς έρχεται να μας σώσει ο Ενισχυτής Σήματος (RGB/RGBW Amplifier). Είναι ένα μικρό, φθηνό εξάρτημα (κοστίζει συνήθως γύρω στα 10€ - 15€) που λειτουργεί ως "Αναμεταδότης" (Repeater).

Ο ενισχυτής έχει δύο δουλειές:

  1. Διαβάζει το σήμα: Κοιτάζει τι χρώμα φτιάχνει η πρώτη ταινία (π.χ. "είμαστε στο ανοιχτό μωβ").
  2. Παίρνει "φρέσκο" ρεύμα: Παίρνει ρεύμα κατευθείαν από το τροφοδοτικό (ή από ένα εντελώς νέο τροφοδοτικό) και σπρώχνει αυτό το ανοιχτό μωβ χρώμα στην επόμενη ταινία.

Με αυτόν τον τρόπο, το βαρύ ρεύμα της δεύτερης ταινίας δεν περνάει ΠΟΤΕ μέσα από τον κεντρικό Controller. Ο Controller ελέγχει μόνο τα πρώτα μέτρα, και οι ενισχυτές αναλαμβάνουν να "σηκώσουν το βάρος" για όλα τα υπόλοιπα, αντιγράφοντας την εντολή ταυτόχρονα.

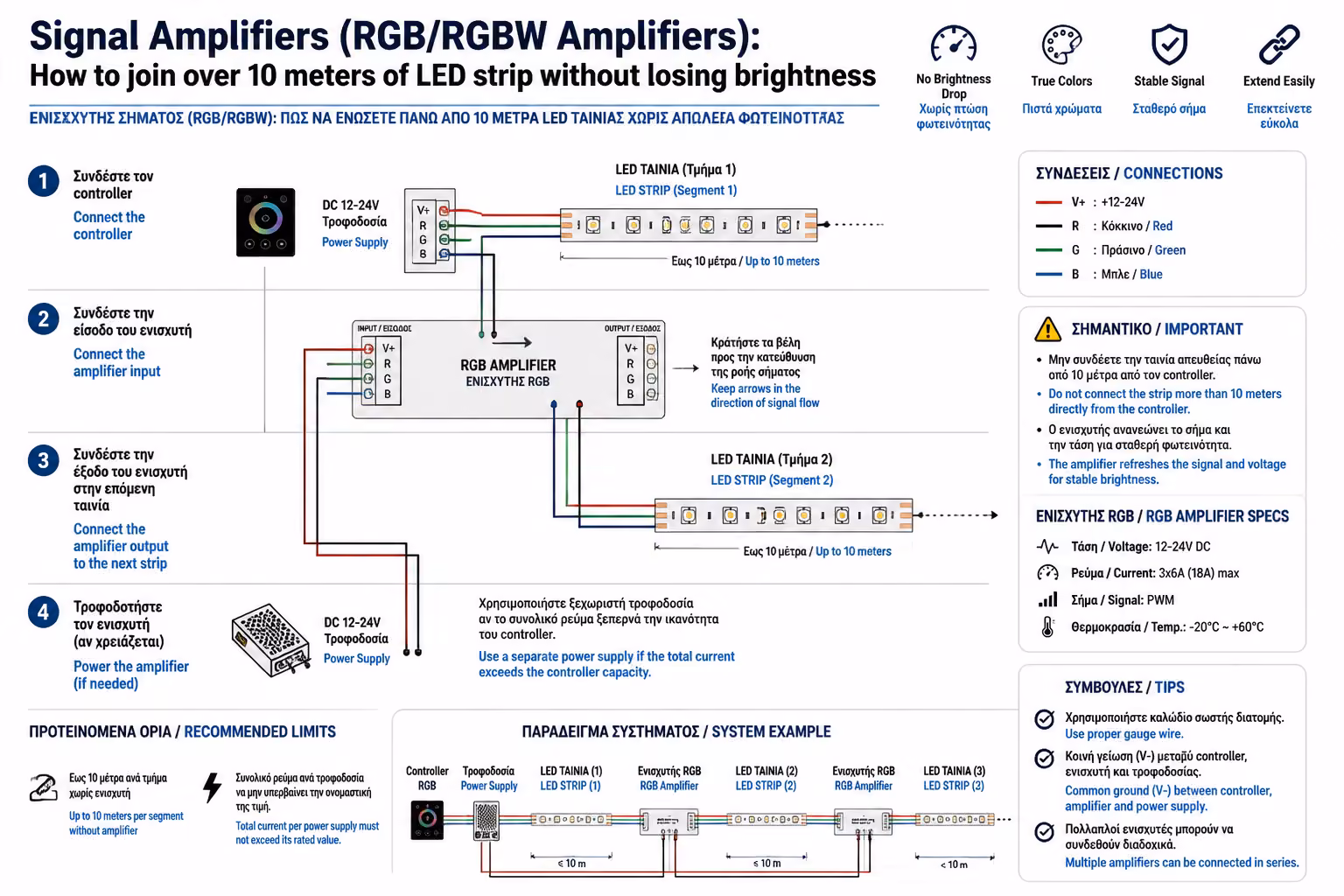

3. Η Σωστή Συνδεσμολογία (Βήμα - Βήμα)

Η καλωδίωση μπορεί να ακούγεται τρομακτική, αλλά στην πραγματικότητα είναι πολύ λογική.

Ας υποθέσουμε ότι έχουμε 20 μέτρα ταινίας RGB (χωρισμένα σε δύο 10μετρα για να μην έχουμε πτώση τάσης). Η συνδεσμολογία έχει ως εξής:

1. Το Κεντρικό Τροφοδοτικό: Συνδέεται στην πρίζα 230V. Η έξοδός του (24V) πάει στον RGB Controller. 2. Η Πρώτη Ταινία (0-10m): Η αρχή της συνδέεται κανονικά πάνω στον RGB Controller (στα 4 καλωδιάκια: V+, R, G, B). 3. Ο Ενισχυτής (Στη μέση): Στο τέλος της πρώτης ταινίας (στα 10 μέτρα), αντί να ενώσετε κατευθείαν τη δεύτερη ταινία, βάζετε τον Ενισχυτή. Η άκρη της πρώτης ταινίας μπαίνει στο "INPUT" του ενισχυτή. Η αρχή της δεύτερης ταινίας (10-20m) μπαίνει στο "OUTPUT" του ενισχυτή. 4. Η Τροφοδοσία του Ενισχυτή (Το πιο κρίσιμο βήμα!): Ο ενισχυτής έχει και δύο επιπλέον επαφές (+ και -) που γράφουν "Power". Εδώ πρέπει να φέρετε ένα καλώδιο απευθείας από το τροφοδοτικό σας. Αυτό είναι το "φρέσκο" ρεύμα που θα τροφοδοτήσει τη δεύτερη ταινία.

Εικονογράφηση για 3. Η Σωστή Συνδεσμολογία (Βήμα - Βήμα)

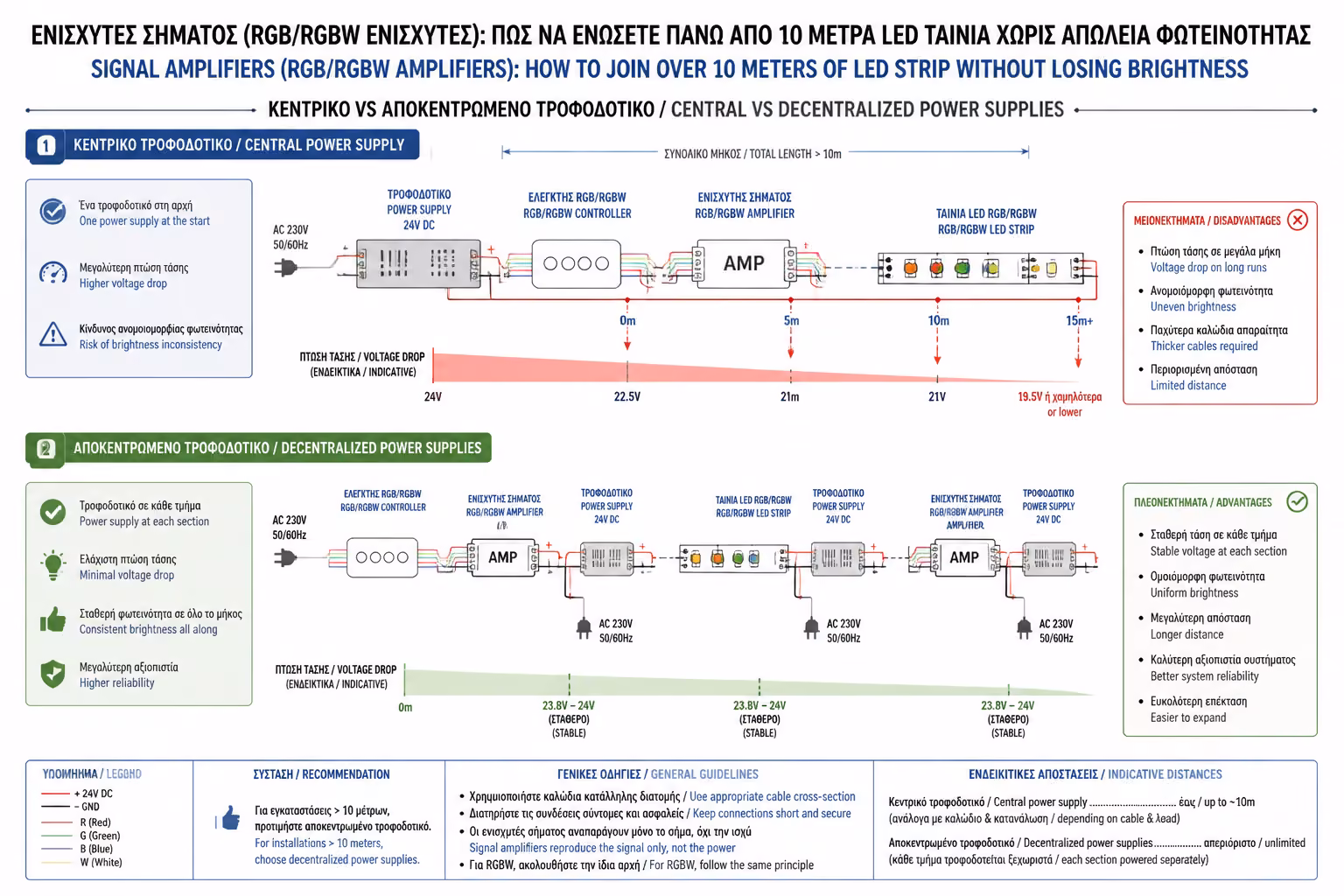

4. Ένα τεράστιο Τροφοδοτικό ή πολλά μικρά;

Εικονογράφηση για 4. Ένα τεράστιο Τροφοδοτικό ή πολλά μικρά;

Στην παραπάνω συνδεσμολογία (Μέθοδος του Αστέρα), χρειάζεται να τρέχετε χοντρά καλώδια ρεύματος από το κεντρικό τροφοδοτικό προς κάθε ενισχυτή. Αν το δωμάτιο είναι τεράστιο, αυτό σημαίνει πολλά καλώδια μέσα στη γυψοσανίδα.

Το Μυστικό του Εγκαταστάτη (Αποκεντρωμένο Σύστημα): Αντί να αγοράσετε ένα γιγαντιαίο τροφοδοτικό (π.χ. 500W) που κάνει θόρυβο (με ανεμιστηράκι) και πιάνει χώρο, μπορείτε να χρησιμοποιήσετε πολλά μικρά τροφοδοτικά.

  • Βάζετε ένα μικρό τροφοδοτικό (π.χ. 150W) στην αρχή, μαζί με τον RGB Controller, για την πρώτη ταινία.
  • Στα 10 μέτρα, βάζετε τον ενισχυτή. Δίπλα στον ενισχυτή, κρύβετε ένα δεύτερο, ανεξάρτητο μικρό τροφοδοτικό (π.χ. 150W) το οποίο μπαίνει στην πρίζα των 230V και δίνει ρεύμα (24V) μόνο σε αυτόν τον ενισχυτή!

Έτσι, το μόνο καλώδιο που χρειάζεται να "ταξιδεύει" γύρω-γύρω στο δωμάτιο είναι η ίδια η ταινία LED, κάνοντας την εγκατάσταση απίστευτα καθαρή. Με αυτή τη μέθοδο (προσθέτοντας ενισχυτές και μικρά τροφοδοτικά), μπορείτε να ελέγχετε με ΕΝΑ τηλεκοντρόλ ακόμα και... χιλιόμετρα ταινίας LED, σε απόλυτο συγχρονισμό.

5. Προσοχή στις "Ψηφιακές" Ταινίες (Addressable / IC LED)

Όλα τα παραπάνω ισχύουν για τις "Αναλογικές" ταινίες RGB (όπου όλη η ταινία ανάβει υποχρεωτικά το ίδιο χρώμα). Αν έχετε αγοράσει "Ψηφιακή" ή "Addressable" ταινία (π.χ. WS2811, WS2812B), όπου κάθε μέτρο μπορεί να έχει διαφορετικό χρώμα (τα λεγόμενα εφέ ουράνιου τόξου / τρεχούμενο νερό), οι κλασικοί ενισχυτές ΔΕΝ κάνουν. Εκεί το σήμα (Data) ταξιδεύει ψηφιακά από τσιπάκι σε τσιπάκι, και το μόνο που χρειάζεται να κάνετε για να επεκτείνετε την ταινία είναι απλό Power Injection (όπως είδαμε στο προηγούμενο κεφάλαιο), εξασφαλίζοντας ότι ο Controller σας υποστηρίζει τον συνολικό αριθμό των Pixels.

Συνοψίζοντας

Μην παίζετε με τα όρια (Amperes) του RGB Controller σας. Αν η ταινία σας ξεπερνά τα όρια αντοχής του ελεγκτή, η τοποθέτηση ενός Ενισχυτή Σήματος είναι απολύτως υποχρεωτική. Με τον κατάλληλο ενισχυτή, το φως παραμένει 100% φωτεινό, η απόχρωση παραμένει σταθερή χωρίς "κιτρινίσματα" και, κυρίως, τα ηλεκτρονικά σας παραμένουν δροσερά και ασφαλή.

Επόμενο Βήμα: Ολοκληρώνουμε την Κατηγορία Δ με το πιο σύγχρονο δίλημμα των καταναλωτών. Έχετε αποφασίσει να κάνετε το σπίτι σας "έξυπνο" (Smart Home). Από πού ξεκινάτε;

Συνεχίζουμε στον τελευταίο οδηγό αυτής της σειράς: Έξυπνες Λάμπες (Smart Bulbs) vs. Έξυπνοι Διακόπτες (Smart Switches): Ποια είναι η πιο σωστή και μόνιμη λύση για το σπίτι σας.
