P_total
Η συνολική ισχύς σε Watts.
Πώς να Υπολογίσετε το Σωστό Τροφοδοτικό (Driver) για την Ταινία LED: Μαθηματικός τύπος και περιθώρια ασφαλείας (Κανόνας του 20%)
Αγοράσατε την τέλεια ταινία LED (SMD ή COB) για την κουζίνα ή το σαλόνι σας. Επειδή όμως αυτές οι ταινίες λειτουργούν με χαμηλή τάση (συνήθως 12V ή 24V), δεν μπορείτε να τις συνδέσετε απευθείας στην πρίζα των 230V. Αν το κάνετε, θα εκραγούν με ένα εντυπωσιακό "μπαμ" σε κλάσματα του δευτερολέπτου!
Χρειάζεστε έναν "μεταφραστή" ενέργειας, δηλαδή ένα Τροφοδοτικό (Driver / Μετασχηματιστή).
Το μεγαλύτερο άγχος των ερασιτεχνών, αλλά και το πιο συχνό λάθος που συναντάμε ως μηχανικοί, είναι η επιλογή της λάθος ισχύος. Αν βάλετε "μικρό" τροφοδοτικό, θα υπερθερμανθεί και θα καεί (ή θα κάνει την ταινία να τρεμοπαίζει). Αν βάλετε ένα τεράστιο χωρίς λόγο, απλώς πετάτε τα χρήματά σας. Πάμε να δούμε βήμα-βήμα πώς υπολογίζουμε την ακριβή ισχύ (σε Watt) με τον απόλυτο κανόνα της αγοράς.

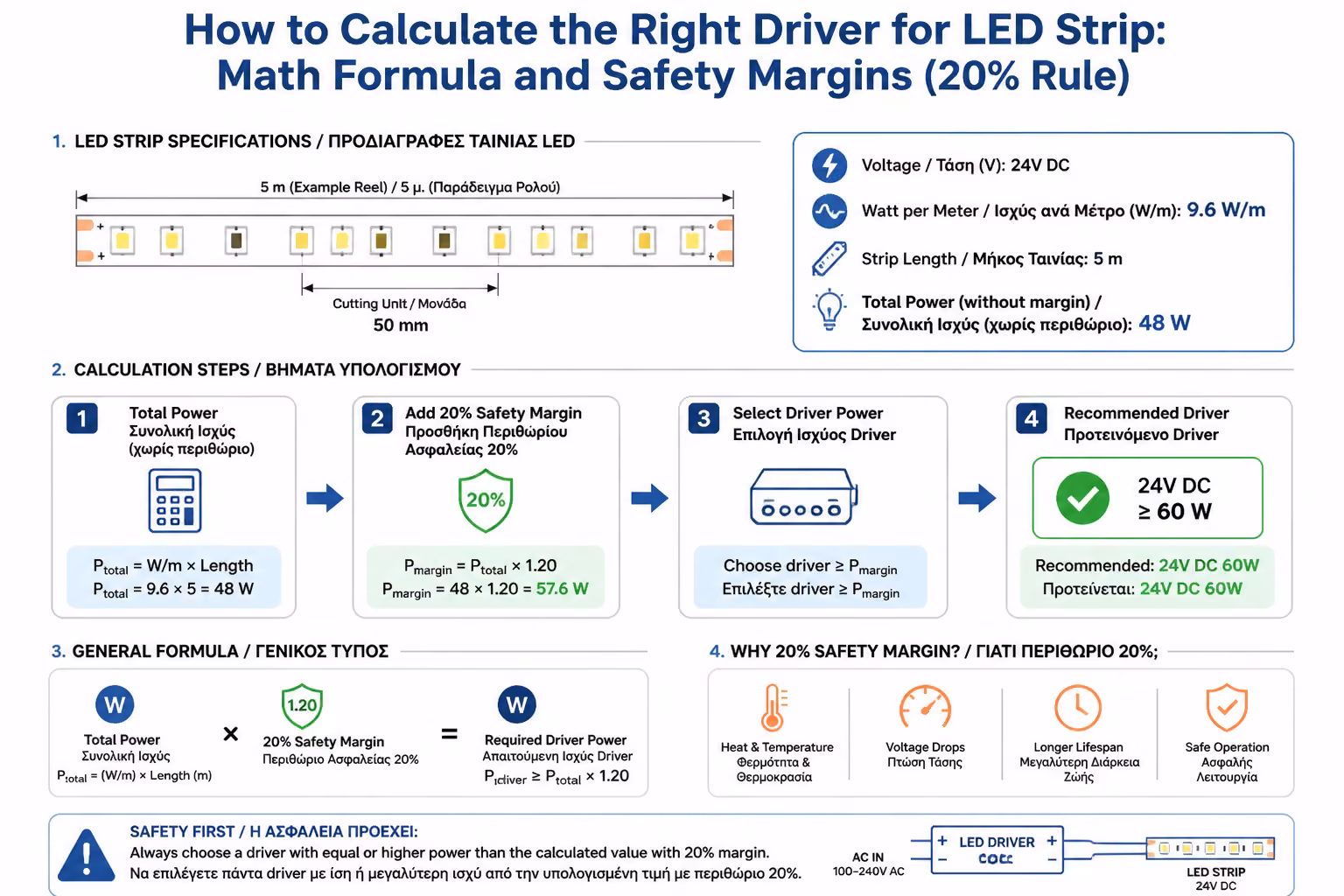

1. Τα Βασικά Δεδομένα (Τι πρέπει να διαβάσετε στο κουτί)
Πριν ξεκινήσουμε τους υπολογισμούς, πρέπει να βρείτε δύο πληροφορίες που αναγράφονται υποχρεωτικά στη συσκευασία της ταινίας LED σας:
- Η Τάση (Voltage): Λέει 12V ή 24V; Το τροφοδοτικό που θα αγοράσετε πρέπει να έχει ακριβώς την ίδια τάση (π.χ. ταινία 24V απαιτεί αυστηρά τροφοδοτικό 24V).
- Η Κατανάλωση ανά Μέτρο (W/m): Δείχνει πόσο ρεύμα καίει το κάθε μέτρο της ταινίας (π.χ. 4.8W/m, 9.6W/m, 14.4W/m).

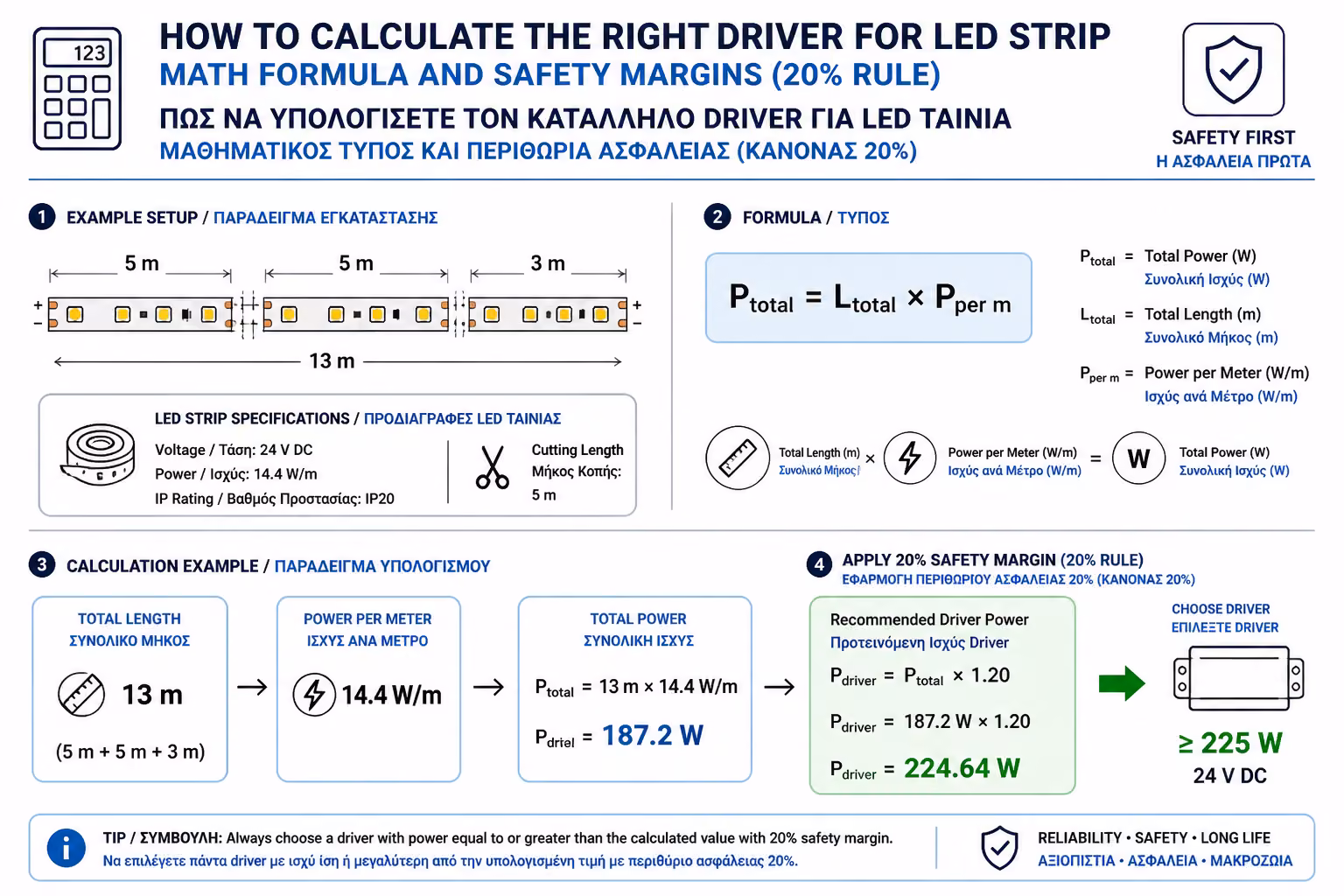

2. Βήμα 1ο: Ο Μαθηματικός Τύπος της Συνολικής Κατανάλωσης
Αφού ξέρετε πόσο ρεύμα καίει το 1 μέτρο, το μόνο που έχετε να κάνετε είναι να πολλαπλασιάσετε αυτό το νούμερο με τα συνολικά μέτρα της ταινίας που σκοπεύετε να κόψετε και να εγκαταστήσετε.
Ο τύπος υπολογισμού της συνολικής ισχύος είναι:
P_total = P_meter cdot L
Όπου:
Παράδειγμα: Αγοράσατε μια δυνατή ταινία για τον πάγκο της κουζίνας που καίει 14.4W/m. Μετρήσατε τον πάγκο σας και θα χρειαστείτε 3.5 μέτρα ταινίας. Κάνετε τον πολλαπλασιασμό: 14.4 * 3.5 = 50.4 Watts.
Η ταινία σας, λοιπόν, θα "τραβήξει" 50.4 Watts όταν ανάψει στο 100%.
P_meter
Η κατανάλωση της ταινίας ανά μέτρο (Watts/m).
L
Το συνολικό μήκος της ταινίας σε μέτρα.

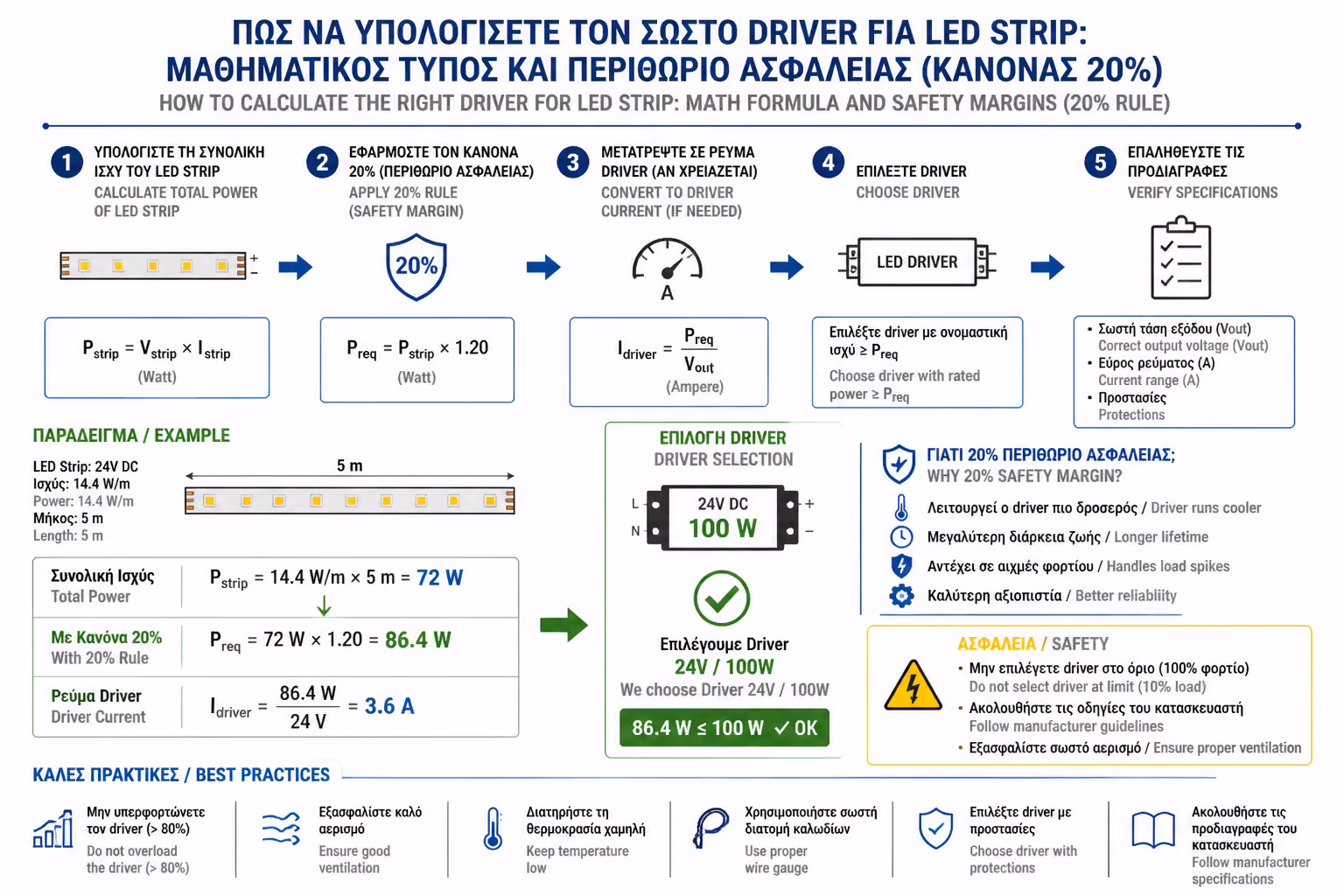

3. Βήμα 2ο: Ο "Χρυσός" Κανόνας του 20% (Περιθώριο Ασφαλείας)
Εδώ είναι που οι ερασιτέχνες κάνουν το λάθος και αγοράζουν ένα τροφοδοτικό των 50W. Οι επαγγελματίες ηλεκτρολόγοι γνωρίζουν έναν βασικό κανόνα των ηλεκτρονικών: Δεν δουλεύουμε ΠΟΤΕ ένα τροφοδοτικό στο 100% των δυνατοτήτων του (στο όριό του). Αν το κάνετε, το τροφοδοτικό θα ζεσταίνεται υπερβολικά (ειδικά το καλοκαίρι) και η πλακέτα του θα καταστραφεί πολύ γρήγορα. Πρέπει να του δώσουμε έναν "αέρα" για να αναπνέει. Αυτός ο αέρας είναι το Περιθώριο Ασφαλείας 20%.
Ο τελικός τύπος για να βρείτε το τροφοδοτικό που πρέπει να αγοράσετε είναι:
P_driver = P_total cdot 1.20
Συνεχίζοντας το παράδειγμά μας: Είχαμε βρει ότι η ταινία θέλει 50.4 Watts. Πολλαπλασιάζουμε με το 1.20 (προσθέτουμε δηλαδή 20%):
- 4 * 1.20 = 60.48 Watts.
Άρα, χρειάζεστε ένα τροφοδοτικό που να αποδίδει τουλάχιστον 60.5 Watts. Επειδή στο εμπόριο τα τροφοδοτικά βγαίνουν σε στρογγυλά, τυποποιημένα νούμερα (π.χ. 30W, 60W, 100W, 150W), εσείς θα πάτε στο αμέσως μεγαλύτερο διαθέσιμο. Στην περίπτωσή μας, αγοράζετε ένα Τροφοδοτικό 100W.
4. Τι γίνεται αν βάλω ΠΟΛΥ μεγαλύτερο τροφοδοτικό; (Ο Μύθος)
Μια συχνή φοβία των χρηστών είναι η εξής: "Αν η ταινία μου θέλει 50W και εγώ συνδέσω πάνω της ένα τεράστιο τροφοδοτικό των 200W, δεν θα μου κάψει την ταινία;"
Η απάντηση είναι ΟΧΙ. Η τάση (τα Volts) "σπρώχνεται" από το τροφοδοτικό, γι' αυτό πρέπει να είναι απολύτως σωστή. Όμως η ισχύς (τα Watts) "τραβιέται" από την ταινία. Το τροφοδοτικό είναι απλώς μια αποθήκη ενέργειας. Αν η ταινία σας "πεινάει" για 50W, θα "φάει" ακριβώς 50W. Δεν την νοιάζει αν η αποθήκη έχει μέσα 200W.
Μάλιστα, ένα υπερδιαστασιολογημένο τροφοδοτικό θα δουλεύει εντελώς ξεκούραστα, δεν θα ζεσταίνεται καθόλου και θα ζήσει για πάρα πολλά χρόνια. Το μόνο μειονέκτημα ενός πολύ μεγάλου τροφοδοτικού είναι ότι κοστίζει περισσότερο, είναι πιο βαρύ και πιάνει περισσότερο χώρο (πράγμα που δυσκολεύει την απόκρυψή του).

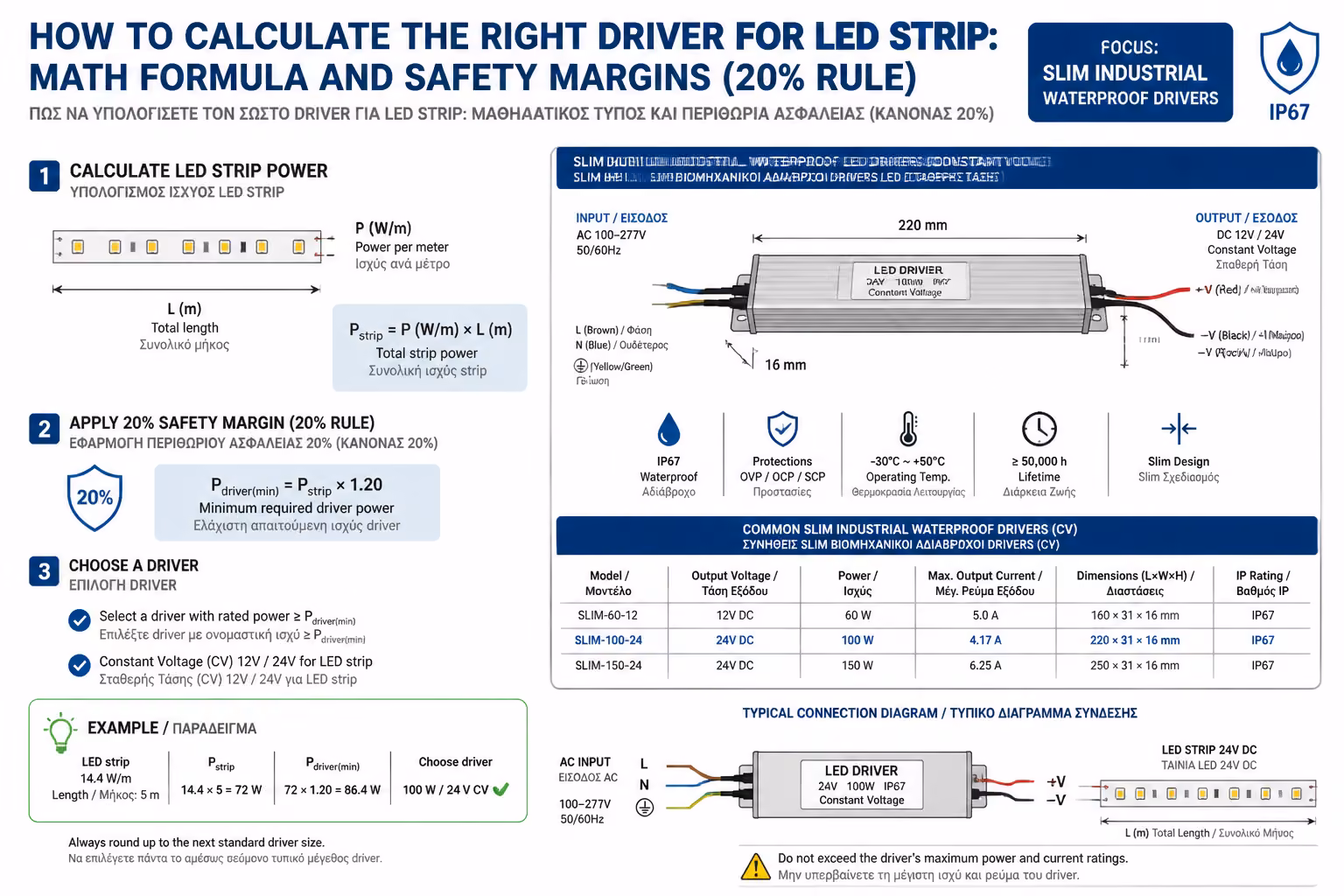

5. Οπτικός Οδηγός: Οι Τύποι Τροφοδοτικών
Ανάλογα με το πού θα το κρύψετε, θα επιλέξετε και τον αντίστοιχο τύπο:
Διάτρητα / Βιομηχανικά (IP20)
Είναι μεταλλικά κουτιά με τρύπες (σαν δίχτυ) για να αερίζονται. Είναι τα πιο φθηνά και αξιόπιστα, αλλά τα καλώδια βιδώνουν σε γυμνές κλέμες, οπότε κρύβονται πάντα μέσα σε γυψοσανίδες ή κουτιά για να μην τα ακουμπήσει κάποιος.
Πλαστικά "Κουτάκια" (Slim / Έπιπλου)
Μοιάζουν με τα τροφοδοτικά των laptop. Είναι κλειστά, απόλυτα ασφαλή στην αφή και πολύ λεπτά, ιδανικά για να κρυφτούν πάνω από τα ντουλάπια της κουζίνας ή πίσω από τον καθρέφτη του μπάνιου.
Αδιάβροχα (IP67)
Είναι συνήθως μεταλλικά "τούβλα", απόλυτα σφραγισμένα με ρητίνη (δεν έχουν τρύπες). Χρησιμοποιούνται αυστηρά για εξωτερικούς χώρους, κήπους και πισίνες, όπου εκτίθενται σε βροχή.
Συνοψίζοντας
Για να αγοράσετε το σωστό τροφοδοτικό, μην μαντεύετε. Κάντε την απλή πράξη: (Μήκος ταινίας) x (Watt ανά μέτρο). Στο νούμερο που θα βρείτε, προσθέστε ένα "μαξιλαράκι" ασφαλείας 20% και επιλέξτε το αμέσως μεγαλύτερο τροφοδοτικό από το ράφι. Έτσι, το σύστημά σας θα δουλεύει κρύο, αξιόπιστα και χωρίς αναβοσβησίματα.
Επόμενο Βήμα: Ξέρουμε πλέον να υπολογίζουμε τα Watts. Όμως, αν πάτε στο κατάστημα ηλεκτρολογικών, θα δείτε ότι τα τροφοδοτικά LED χωρίζονται σε δύο εντελώς διαφορετικούς (και συχνά μπερδευτικούς) "κόσμους". Αν πάρετε λάθος τύπο, τα φωτιστικά σας θα καταστραφούν ακαριαία.
Συνεχίζουμε στον άκρως τεχνικό οδηγό μας: Σταθερή Τάση (Constant Voltage) vs. Σταθερό Ρεύμα (Constant Current): Ποιο τροφοδοτικό μπαίνει σε ταινίες και ποιο σε σποτάκια.
