Πώς λειτουργεί
Ο μηχανικός "χτίζει" ψηφιακά το κτίριό σας μέσα στο πρόγραμμα. Βάζει τους τοίχους, τα παράθυρα, το ύψος της οροφής, ακόμα και τα έπιπλα, τα χρώματα των τοίχων και τα υλικά (ώστε το πρόγραμμα να υπολογίσει τις αντανακλάσεις).
Μελέτη Φωτισμού με Dialux: Τι πρέπει να ζητήσετε από τον μηχανικό σας πριν την κατασκευή του επαγγελματικού σας χώρου
Μέχρι στιγμής είδαμε τη θεωρία: Μάθαμε για τα Lumens, τη θάμβωση (UGR), τη χρωματική απόδοση (CRI) και τις γωνίες δέσμης. Όταν όμως έρθει η ώρα να επενδύσετε δεκάδες χιλιάδες ευρώ για την κατασκευή ή την ανακαίνιση της επιχείρησής σας, η θεωρία και οι "εκτιμήσεις με το μάτι" δεν αρκούν.
Στο παρελθόν, ο ηλεκτρολόγος κοιτούσε το ταβάνι, υπολόγιζε εμπειρικά και έλεγε: "Θα βάλουμε 20 πάνελ εδώ και βλέπουμε". Σήμερα, η προσέγγιση αυτή θεωρείται ανεπίτρεπτη, ειδικά σε επαγγελματικούς χώρους όπου ο φωτισμός επηρεάζει τις πωλήσεις, την παραγωγικότητα και υπόκειται σε αυστηρούς ελέγχους (π.χ. από την Επιθεώρηση Εργασίας).
Για να περάσουμε από τη μαντεψιά στην απόλυτη μαθηματική βεβαιότητα, οι μηχανικοί και οι Lighting Designers χρησιμοποιούν εξειδικευμένα λογισμικά. Το παγκόσμιο βιομηχανικό πρότυπο σε αυτόν τον τομέα είναι το DIALux. Πάμε να δούμε τι ακριβώς είναι αυτή η μελέτη, τι πρέπει να περιλαμβάνει και γιατί είναι το πιο σημαντικό έγγραφο που θα πάρετε στα χέρια σας πριν αγοράσετε έστω και μία λάμπα.

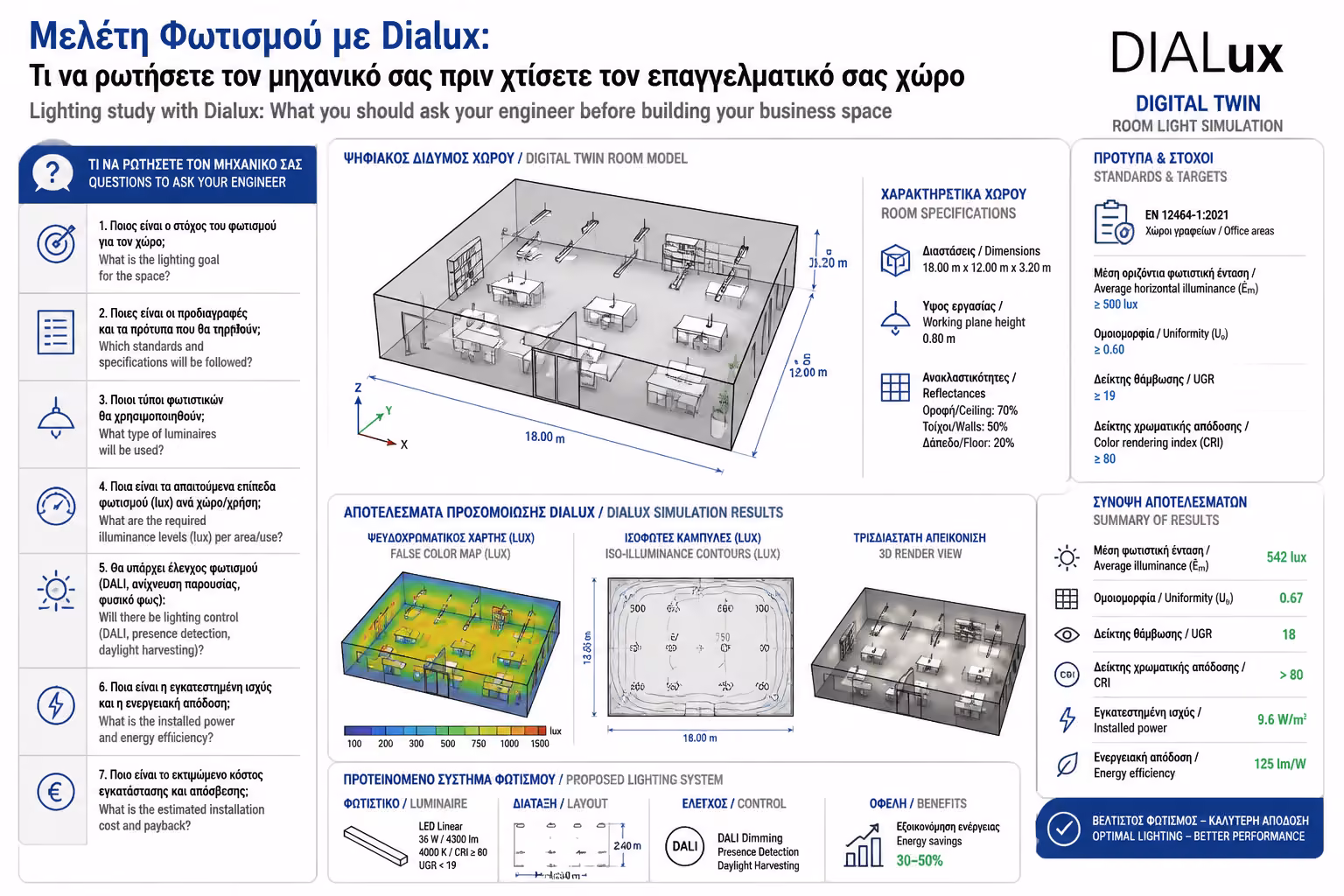

1. Τι είναι το λογισμικό DIALux; (Το Ψηφιακό Δίδυμο)
Το DIALux είναι ένα προηγμένο πρόγραμμα φωτοτεχνίας τρισδιάστατης (3D) προσομοίωσης.
Το αποτέλεσμα είναι ότι βλέπετε το τελικό αποτέλεσμα και ξέρετε τα ακριβή επίπεδα φωτισμού (σε Lux) ΠΡΙΝ πέσει το πρώτο τούβλο στο εργοτάξιο.
Η Μαγεία των Φωτομετρικών Αρχείων
Στη συνέχεια, ο μηχανικός δεν βάζει "τυχαία" φώτα. Εισάγει στο πρόγραμμα τα ψηφιακά αρχεία (γνωστά ως LDT ή IES) των πραγματικών φωτιστικών που σκοπεύει να χρησιμοποιήσει, κατευθείαν από το εργοστάσιο του κατασκευαστή. Το πρόγραμμα ξέρει ακριβώς πώς συμπεριφέρεται η δέσμη του κάθε φωτιστικού στον χώρο.

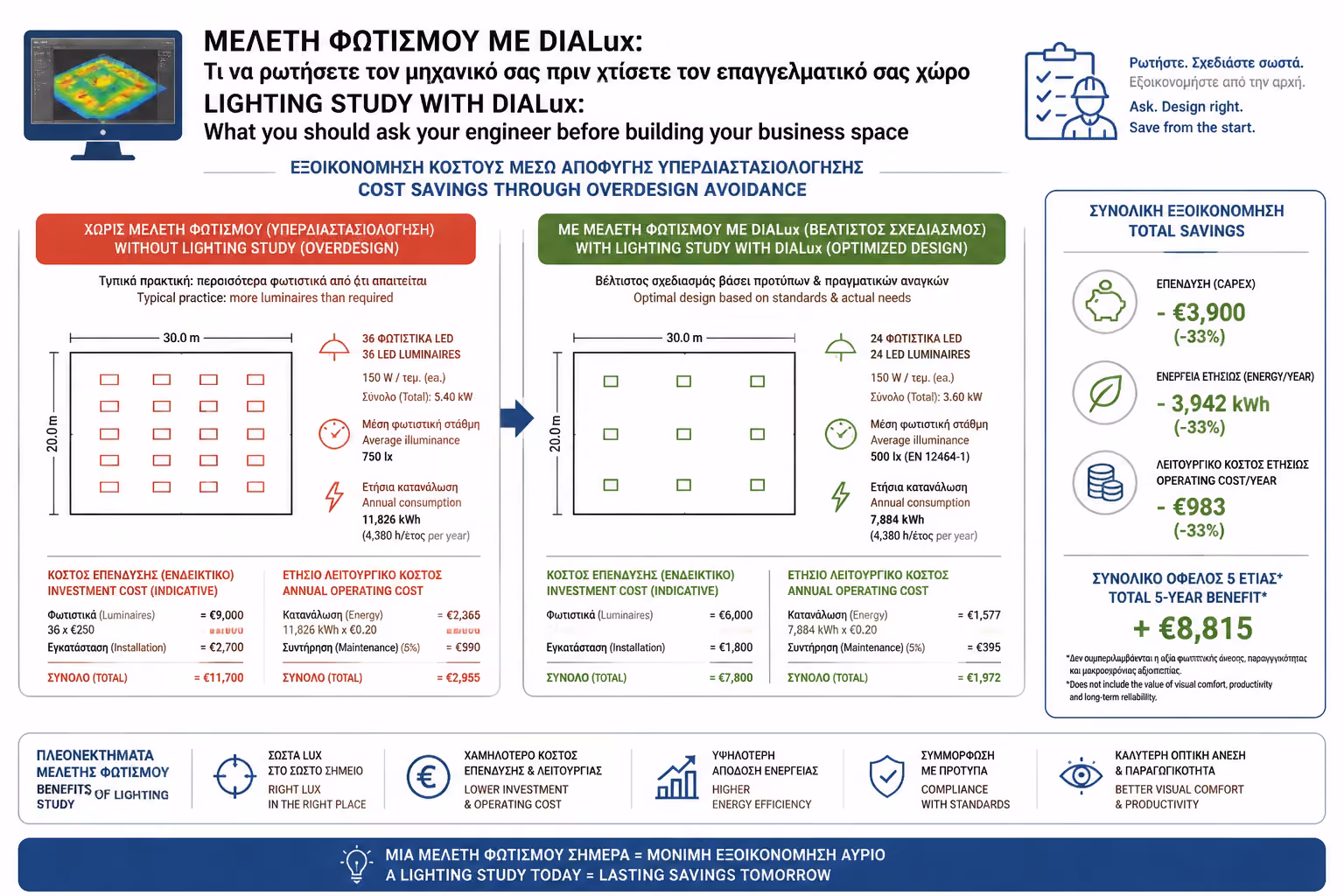

2. Γιατί να πληρώσετε για Φωτοτεχνική Μελέτη; (Τα 3 Οικονομικά Οφέλη)
Μια σωστή μελέτη DIALux δεν είναι "περιττό έξοδο", αλλά το απόλυτο εργαλείο εξοικονόμησης χρημάτων.
Α. Τέλος στην Υπερδιαστασιολόγηση (Μην αγοράζετε παραπάνω από όσα χρειάζεστε)
Πολλοί εργολάβοι, για να είναι "σίγουροι" ότι το κτίριο θα έχει αρκετό φως, γεμίζουν το ταβάνι με περιττά φωτιστικά. Το DIALux υπολογίζει ακριβώς το ελάχιστο πλήθος φωτιστικών που απαιτείται για να πιάσετε τον στόχο της νομοθεσίας (π.χ. 500 Lux στο γραφείο). Έτσι, γλιτώνετε τεράστια ποσά από την αγορά του εξοπλισμού (CapEx) και από τον μελλοντικό λογαριασμό ρεύματος (OpEx).
Β. Εγγύηση Οπτικής Άνεσης (UGR)
Θυμάστε τον δείκτη θάμβωσης UGR < 19 που είδαμε στα γραφεία; Το DIALux δεν λέει απλώς αν θα έχετε φως, αλλά παράγει έναν αναλυτικό πίνακα που αποδεικνύει μαθηματικά ότι σε καμία θέση εργασίας (σε καμία καρέκλα γραφείου) το UGR δεν θα ξεπεράσει το 19. Προστατεύετε τους υπαλλήλους σας από πονοκεφάλους.
Γ. Έλεγχος της Ομοιομορφίας (U0)
Σε μια αποθήκη ή ένα σούπερ μάρκετ, δεν θέλετε να έχετε "σκοτεινές τρύπες" ανάμεσα στους διαδρόμους. Το λογισμικό υπολογίζει τη λεγόμενη Ομοιομορφία (Uniformity). Διασφαλίζει ότι η διαφορά φωτισμού ανάμεσα στο πιο φωτεινό και το πιο σκοτεινό σημείο του χώρου βρίσκεται εντός των επιτρεπτών ορίων.

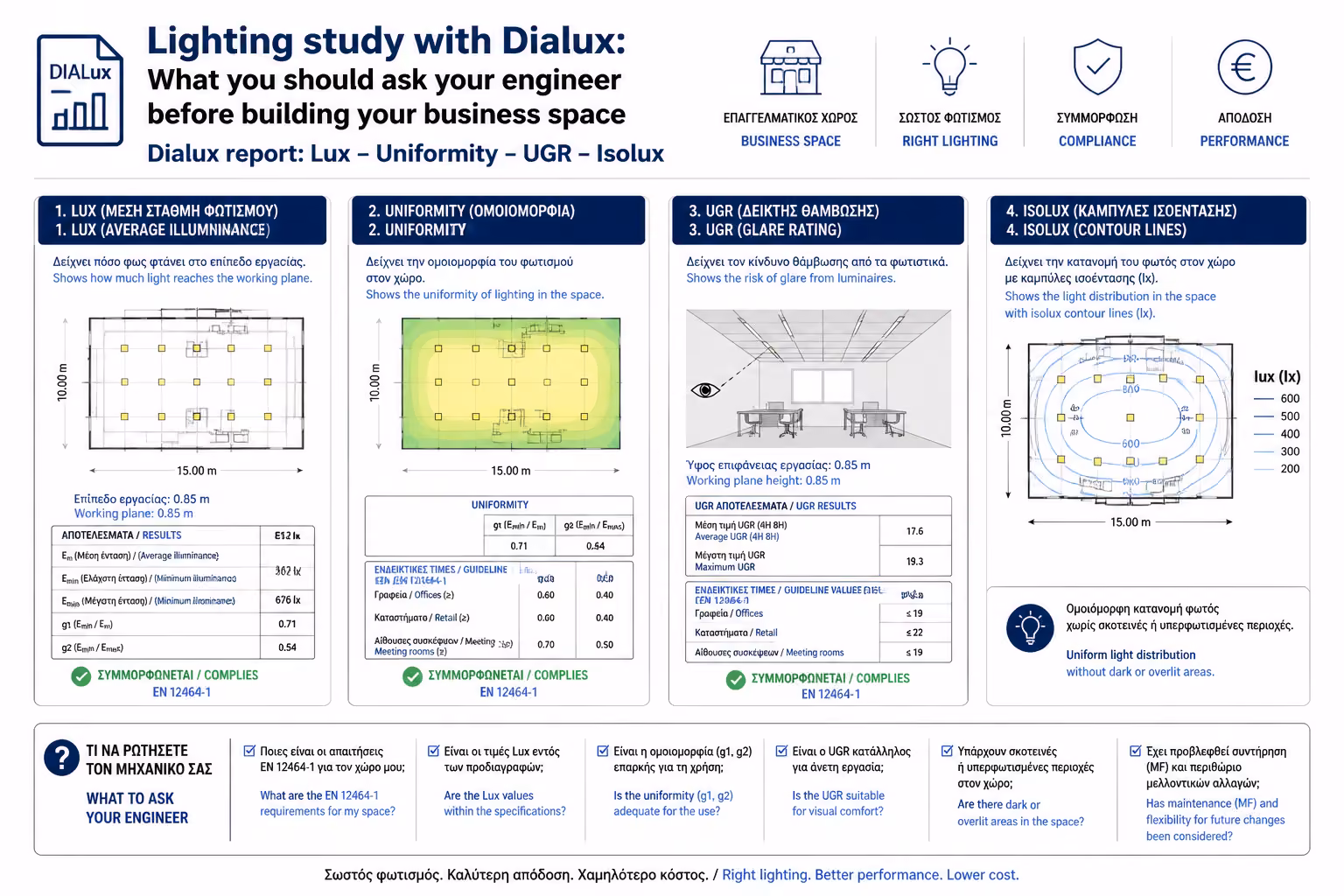

3. Το Τεύχος Μελέτης: Τι πρέπει να σας παραδώσει ο Μηχανικός
Όταν ο μηχανικός ολοκληρώσει τη δουλειά του, δεν αρκεί να σας δείξει μια όμορφη 3D εικόνα (Render) στην οθόνη. Πρέπει να σας παραδώσει ένα επίσημο Τεύχος Φωτοτεχνικής Μελέτης (συνήθως σε μορφή PDF).
Ελέγξτε ότι το τεύχος περιλαμβάνει υποχρεωτικά τα εξής 4 στοιχεία:
- Σύνοψη Αποτελεσμάτων ανά Χώρο (Room Summary): Μια σελίδα που γράφει ξεκάθαρα τον μέσο όρο φωτεινότητας (π.χ. E_m = 520 Lux), την ομοιομορφία (π.χ. U0 = 0.65) και το UGR για κάθε δωμάτιο. Αυτό είναι το αποδεικτικό σας στοιχείο για τον έλεγχο από τις αρχές.
- Ισοφωτικές Καμπύλες (Isolines / False Colors): Είναι κατόψεις του χώρου σας χρωματισμένες σαν "μετεωρολογικός χάρτης". Τα κόκκινα σημεία δείχνουν πού υπάρχει πάρα πολύ φως και τα μπλε πού υπάρχει σκοτάδι. Σας βοηθάει να κατανοήσετε αμέσως πώς "απλώνεται" το φως.
- Κατόψεις Τοποθέτησης: Ακριβή σχέδια (συνήθως δίνονται και σε μορφή AutoCAD/DWG) που δείχνουν στον ηλεκτρολόγο πού ακριβώς, με ακρίβεια εκατοστού, πρέπει να βιδωθεί το κάθε φωτιστικό.
- Λίστα Υλικών (BOM - Bill of Materials): Η ακριβής λίστα για την παραγγελία. Πρέπει να αναφέρει τους κωδικούς των φωτιστικών, την ισχύ τους, τα Kelvin, τις γωνίες δέσμης (οπτικά) και τα τεμάχια. Αν σας δώσουν μελέτη χωρίς τη λίστα των συγκεκριμένων φωτιστικών, η μελέτη είναι πρακτικά άχρηστη.

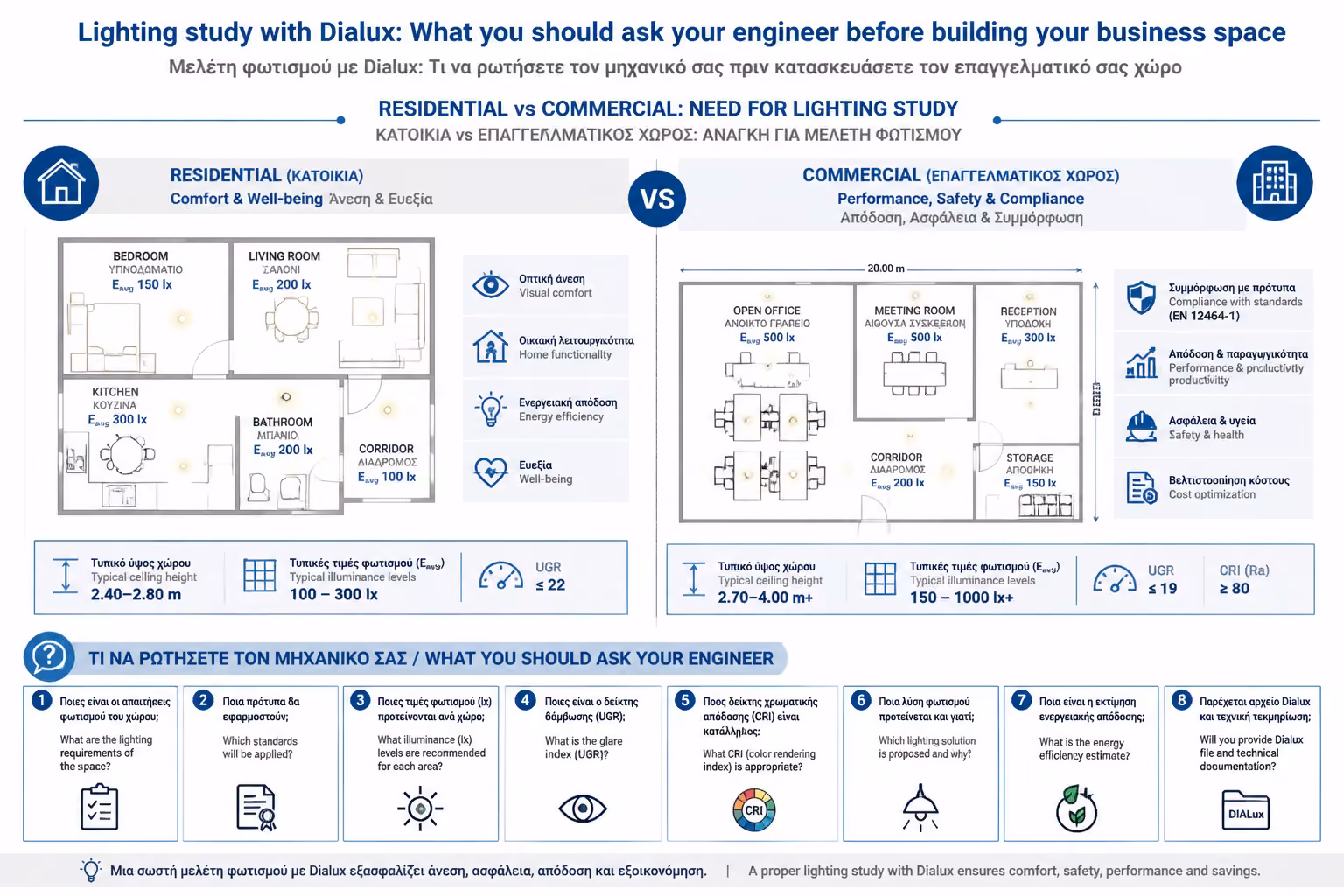

4. Χρειάζεται DIALux και για τις κατοικίες;
Ιστορικά, το DIALux χρησιμοποιούνταν αποκλειστικά για επαγγελματικά και βιομηχανικά έργα (γραφεία, δρόμους, τούνελ, αποθήκες, γήπεδα). Ωστόσο, πλέον οι κορυφαίοι αρχιτέκτονες το χρησιμοποιούν και σε πολυτελείς κατοικίες. Είναι ο μόνος τρόπος για να δείξουν στον ιδιοκτήτη πώς ακριβώς θα φαίνεται ο κρυφός φωτισμός στη γυψοσανίδα, πώς το wall-washing θα αναδείξει την πέτρα στο σαλόνι και πώς ο κήπος θα μοιάζει τη νύχτα (Night Renders), πριν ο ιδιοκτήτης εγκρίνει το budget.
Συνοψίζοντας
Μην αφήνετε τον φωτισμό της επιχείρησής σας στην τύχη ή στην "εμπειρία" του εγκαταστάτη. Ζητήστε από τον μηχανικό ή τον προμηθευτή φωτισμού σας μια πλήρη Μελέτη DIALux. Είναι το συμβόλαιό σας ότι ο χώρος θα πληροί τις προδιαγραφές, ότι δεν θα έχετε προβλήματα θάμβωσης και ότι τα υλικά που θα παραγγείλετε είναι τα απολύτως αναγκαία, χωρίς εκπτώσεις στην ποιότητα και χωρίς περιττές υπερβολές.
Επόμενο Βήμα: Έχοντας εξασφαλίσει ότι το φως είναι άφθονο και ξεκούραστο, υπάρχει μια νέα τεχνολογία που πάει τον επαγγελματικό φωτισμό σε άλλο επίπεδο: δεν φωτίζει απλώς, αλλά... μιμείται τη φύση. Συνεχίζουμε στο τελευταίο άρθρο αυτής της κατηγορίας: Συστήματα Human Centric Lighting (HCL): Πώς ο φωτισμός που μιμείται τον ήλιο βελτιώνει την παραγωγικότητα στο γραφείο.
