Άδειος σωλήνας, όχι προπερασμένα τυχαία καλώδια
Τα φωτοβολταϊκά απαιτούν δικά τους μονοκόμματα καλώδια και δεν πρέπει να παγιδευτούν σε πρόχειρες παλιές διαδρομές.
Οδεύσεις για Φωτοβολταϊκά στο Σπίτι: Πώς να φτάσετε "αναμονές" στη στέγη κατά την κατασκευή
Η απόφαση για φωτοβολταϊκά συχνά έρχεται χρόνια μετά την αποπεράτωση του σπιτιού. Αν τότε δεν έχει προβλεφθεί κρυφή διαδρομή από τη στέγη μέχρι τον χώρο του inverter και τον πίνακα, ο εγκαταστάτης θα καταφύγει σχεδόν υποχρεωτικά σε εξωτερικά πλαστικά κανάλια.
Το κόστος της σωστής πρόβλεψης σήμερα είναι αμελητέο μπροστά στην αισθητική ζημιά και στις μεταγενέστερες τρύπες, σκαψίματα και αποκαταστάσεις. Στην πράξη, χρειάζεστε σωστούς άδειους σωλήνες, οδηγό, σωστή θέση για τον inverter και μια στοιχειώδη data υποδομή.
Ο στόχος δεν είναι να αγοράσετε από τώρα όλα τα εξαρτήματα του φωτοβολταϊκού. Ο στόχος είναι να δημιουργήσετε έναν καθαρό και λειτουργικό διάδρομο ώστε το μελλοντικό σύστημα να τοποθετηθεί χωρίς αυτοσχεδιασμούς πάνω στην τελειωμένη αρχιτεκτονική του σπιτιού.

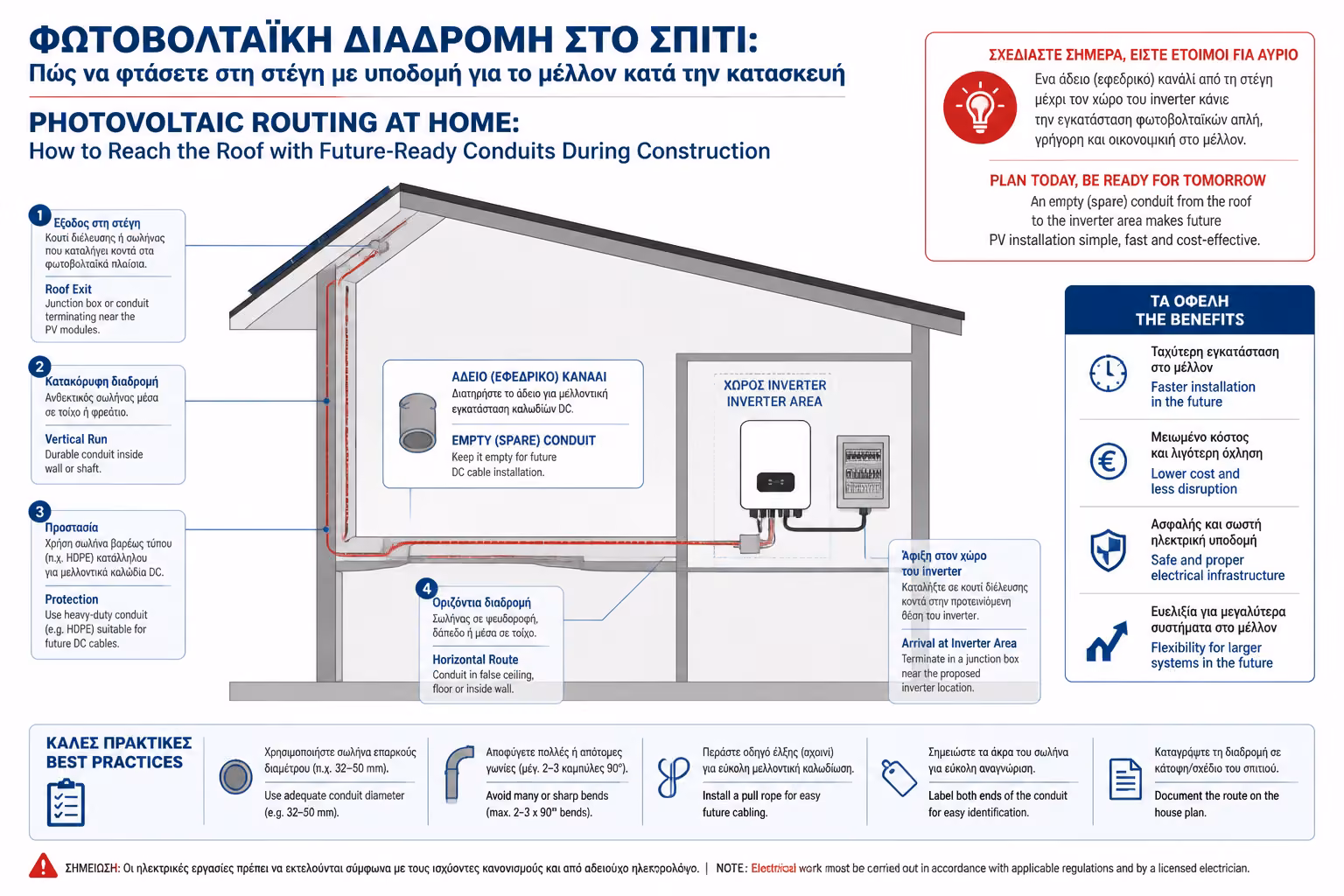

1. Η βασική διαδρομή είναι από τη στέγη προς τον inverter
Η πιο δύσκολη και σημαντική όδευση είναι η κατακόρυφη διαδρομή που ξεκινά από τη στέγη ή την ταράτσα και φτάνει στο σημείο όπου θα τοποθετηθεί αργότερα ο inverter. Εκεί θα περάσουν τα ειδικά καλώδια DC των panels, άρα ο σωλήνας πρέπει να είναι άδειος, καθαρός και με μεγάλες ακτίνες καμπής.
Στην πράξη δεν θέλετε στενό ή πολύ στριφτό σπιράλ. Θέλετε έναν σωλήνα Φ40 ή Φ50, όσο γίνεται ευθύ, με ελεγχόμενες καμπύλες και με νάιλον οδηγό δεμένο στις δύο άκρες. Όσο πιο γενναιόδωρη είναι η διατομή, τόσο πιο εύκολη θα είναι η μελλοντική διέλευση των solar cables.
Η καλύτερη στιγμή για να δημιουργηθεί αυτή η διαδρομή είναι όταν ακόμα το κτίριο βρίσκεται στο στάδιο των δομικών εργασιών ή της βαριάς ανακαίνισης. Τότε μπορείτε να την ενσωματώσετε σε κολώνες, φωταγωγούς ή θερμοπρόσοψη χωρίς να αλλοιωθεί τίποτα αργότερα.
Φ40 ή Φ50 ως ώριμη πρόβλεψη
Η μεγαλύτερη διάμετρος δίνει πραγματικό περιθώριο για ασφαλές πέρασμα και μελλοντικές αλλαγές.
Νάιλον οδηγός από σήμερα
Το απλό κορδόνι μετατρέπει μια δύσκολη μελλοντική εργασία σε υπόθεση λίγων λεπτών.
Ομαλές καμπύλες και καθαρή γεωμετρία
Οι πολλές κλειστές γωνίες σκοτώνουν την όδευση πριν καν χρησιμοποιηθεί.

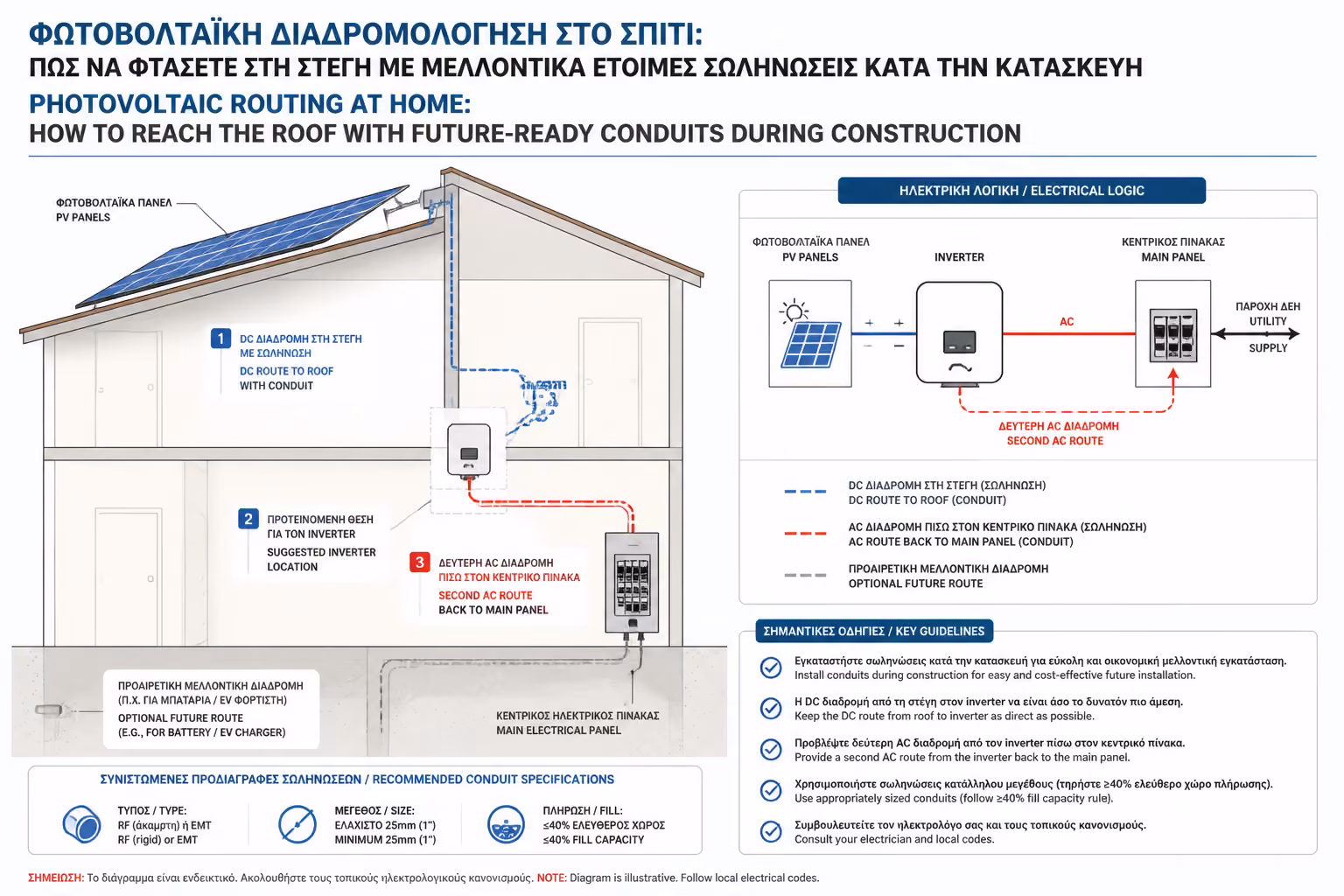

2. Η θέση του inverter καθορίζει και τη δεύτερη όδευση AC
Αφού το DC κατέβει από τη στέγη, ο inverter πρέπει να το μετατρέψει σε AC και να το στείλει προς τον πίνακα. Αυτό σημαίνει ότι η πρόβλεψη δεν τελειώνει στον πρώτο σωλήνα. Χρειάζεται και δεύτερη διαδρομή από τη μελλοντική θέση του inverter μέχρι τον κεντρικό ηλεκτρικό πίνακα.
Ο χώρος του inverter δεν πρέπει να επιλεγεί τυχαία. Θέλετε σημείο με αερισμό, σχετική προστασία από υπερβολική ζέστη, εύκολη πρόσβαση για service και λογική απόσταση τόσο από τη στέγη όσο και από τον πίνακα. Αποθήκες, γκαράζ και utility rooms είναι συνήθως καλύτερες επιλογές από υπνοδωμάτια ή κλειστά ντουλάπια.
Για τη γραμμή AC αρκεί συνήθως κενός σωλήνας Φ25 ή Φ32, αλλά η ακριβής διάσταση εξαρτάται από τη μελλοντική ισχύ και από το αν η παροχή θα είναι μονοφασική ή τριφασική. Η πρόβλεψη πρέπει να επιτρέπει στον τελικό μελετητή να τραβήξει την κατάλληλη γραμμή χωρίς να ξηλώσει το σπίτι.
Ο inverter δεν μπαίνει όπου βολεύει αισθητικά μόνο
Χρειάζεται αερισμό, προσβασιμότητα και λογικές αποστάσεις από πίνακα και στέγη.
Δεύτερη όδευση προς τον πίνακα
Το σύστημα χρειάζεται καθαρή γραμμή AC για να ενταχθεί σωστά στην εγκατάσταση του σπιτιού.
Φ25 ή Φ32 ως πρακτική βάση
Συνήθως επαρκεί, αλλά η τελική επιλογή εξαρτάται από την ισχύ και την αρχιτεκτονική του έργου.
Χώρος service και μελλοντικής επέκτασης
Ένας κακός χώρος τοποθέτησης δυσκολεύει κάθε επόμενη εργασία συντήρησης ή αναβάθμισης.

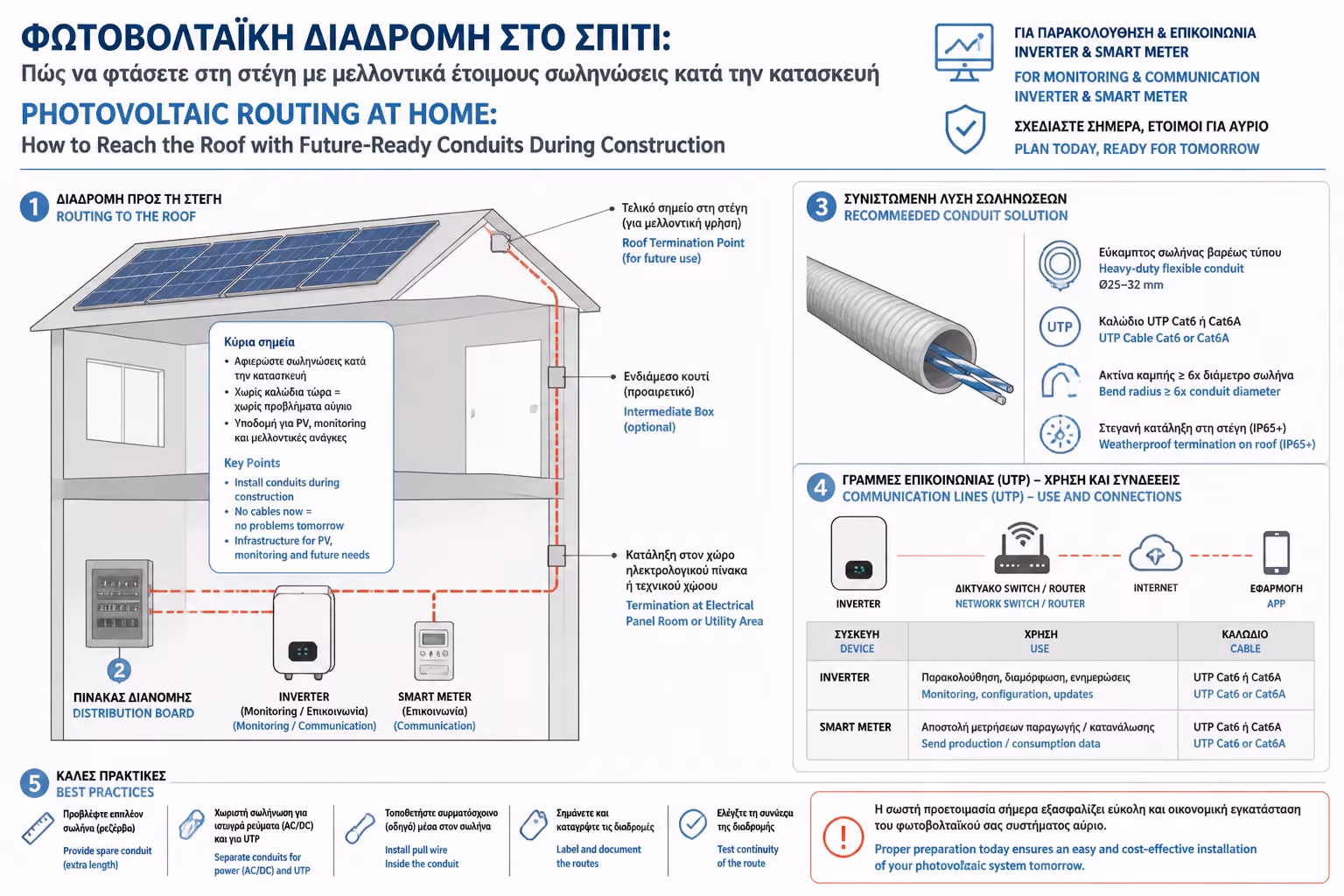

3. Internet, smart meter και data line δεν είναι πολυτέλεια
Τα σύγχρονα φωτοβολταϊκά δεν είναι μόνο παραγωγή ρεύματος αλλά και σύστημα παρακολούθησης. Ο ιδιοκτήτης θέλει να βλέπει παραγωγή, κατανάλωση, ειδοποιήσεις και ιστορικά στοιχεία μέσα από app ή web portal. Για να γίνει αυτό σωστά, ο inverter χρειάζεται αξιόπιστη σύνδεση επικοινωνίας.
Το Wi-Fi δεν είναι πάντα αρκετό, ειδικά όταν ο inverter τοποθετείται σε υπόγεια ή περιφερειακούς χώρους. Για αυτό έχει αξία να τραβήξετε από τώρα μία γραμμή UTP Cat 6 από τη θέση του inverter έως το router ή το κεντρικό telecom σημείο του σπιτιού.
Σε αρκετές διατάξεις απαιτείται επίσης επικοινωνία με smart meter ή υπομετρητή κοντά στον πίνακα. Αν η data λογική έχει προβλεφθεί νωρίς, το monitoring, ο έλεγχος και το ενδεχόμενο μελλοντικής μπαταρίας γίνονται πολύ πιο καθαρά.
Το monitoring είναι μέρος του συστήματος
Ο σημερινός χρήστης περιμένει να γνωρίζει τι παράγει και τι καταναλώνει σε πραγματικό χρόνο.
UTP αντί για τυφλή εμπιστοσύνη στο Wi-Fi
Η ενσύρματη σύνδεση είναι πιο αξιόπιστη σε υπόγεια, αποθήκες και γκαράζ.
Πιθανή ανάγκη για smart meter
Η επικοινωνία inverter και πίνακα συχνά γίνεται ουσιαστικό κομμάτι της τελικής αρχιτεκτονικής.
Η data πρόβλεψη βοηθά και τη μελλοντική μπαταρία
Όσο πιο σωστή είναι η βάση επικοινωνίας, τόσο πιο εύκολα επεκτείνεται το σύστημα.

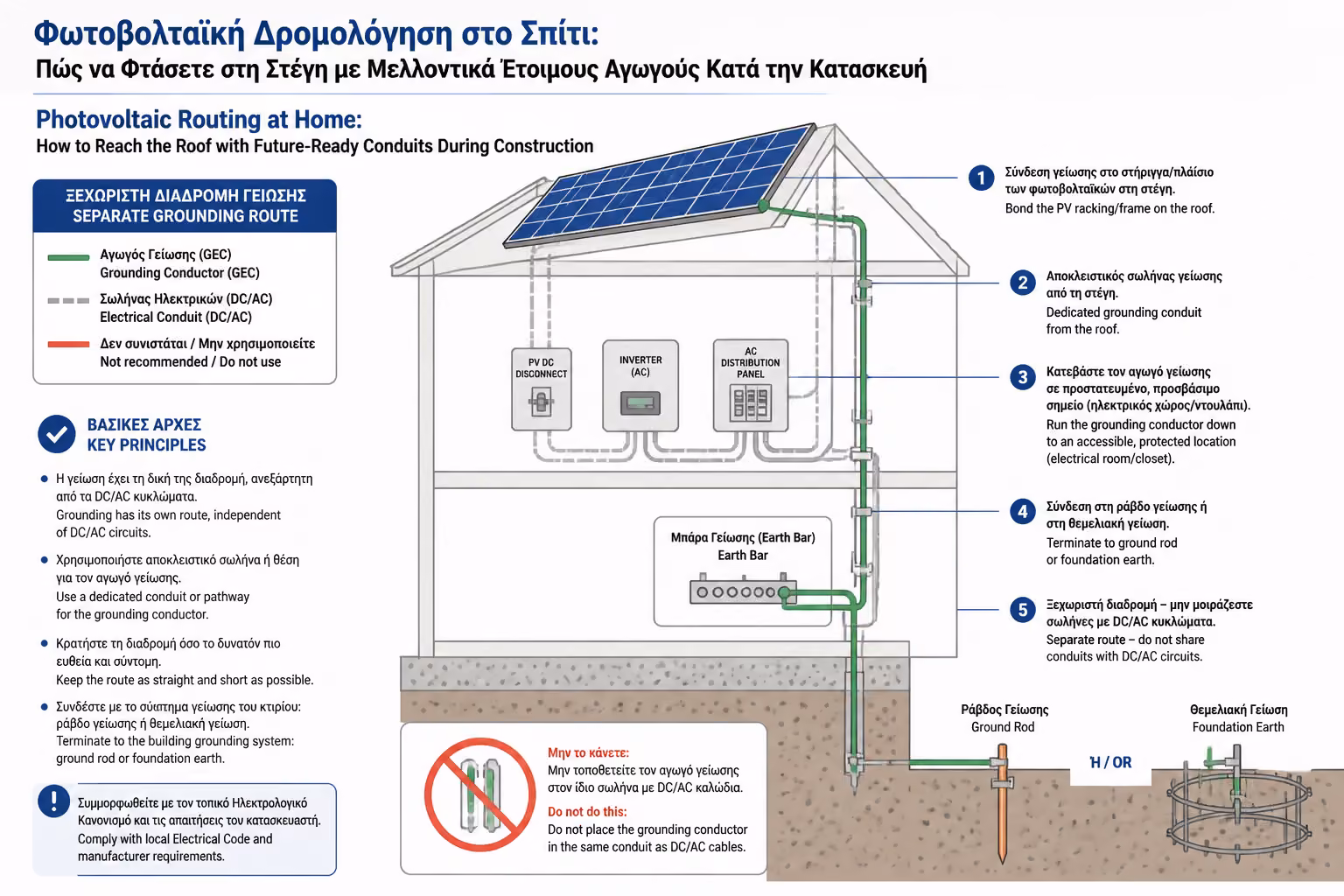

4. Η όδευση γείωσης πρέπει να αντιμετωπίζεται από την αρχή
Οι μεταλλικές βάσεις και τα πλαίσια των panels χρειάζονται σωστή γείωση και σύνδεση με το γειωτικό σύστημα του κτιρίου. Δεν αρκεί να σκεφτείτε μόνο τις γραμμές παραγωγής. Πρέπει να υπάρχει και καθαρή διαδρομή για τον αγωγό γείωσης από τη στέγη μέχρι το κατάλληλο σημείο σύνδεσης.
Συχνά η πιο σωστή λύση είναι να προβλεφθεί ξεχωριστή όδευση για κιτρινοπράσινο αγωγό 10 mm² ή 16 mm², ανάλογα με τη μελέτη και την τελική διάταξη. Έτσι δεν αναγκάζεται ο τεχνικός να αυτοσχεδιάσει αργότερα με εξωτερικές διαδρομές ή αμφίβολες γειώσεις.
Η καλή φωτογραφική τεκμηρίωση όλων των σωλήνων πριν κλείσουν τοιχοποιίες και επιστρώσεις είναι επίσης πολύτιμη. Όταν έρθει η πραγματική εγκατάσταση, ο εγκαταστάτης θα ξέρει ακριβώς πού βρίσκονται οι αναμονές και πώς θα δουλέψει με ασφάλεια και ταχύτητα.
Ξεχωριστή σκέψη για τη γείωση
Η προστασία του συστήματος δεν αφήνεται στην τύχη ή σε πρόχειρη μεταγενέστερη σύνδεση.
Αγωγός 10 ή 16 mm² όπου απαιτείται
Η τελική διατομή προκύπτει από τη μελέτη, αλλά η διαδρομή πρέπει να είναι ήδη διαθέσιμη.
Καθαρή σύνδεση με το γειωτικό σύστημα του κτιρίου
Όλες οι προβλέψεις πρέπει να καταλήγουν σε ουσιαστικά προσβάσιμο και ορθό σημείο.
Φωτογραφικός χάρτης πριν κλείσουν οι εργασίες
Η τεκμηρίωση μετατρέπει τη μελλοντική εγκατάσταση από μαντεψιά σε οργανωμένη εργασία.
Η πρόβλεψη για φωτοβολταϊκά δεν είναι αγορά εξοπλισμού. Είναι η κατασκευή αόρατων διαδρομών που θα διατηρήσουν καθαρή την αρχιτεκτονική του σπιτιού.
