1.5 mm² με 10A
Τυπικά για φωτισμό και μικρά βοηθητικά φορτία.
Διατομές Καλωδίων (1.5mm² έως 10mm²): Ποιο πάχος μπαίνει σε ποια συσκευή;
Το πάχος του χαλκού μέσα στο καλώδιο καθορίζει πόσο ρεύμα μπορεί να περάσει με ασφάλεια χωρίς υπερθέρμανση. Όταν η διατομή είναι μικρή για το φορτίο που της ζητάμε να σηκώσει, το καλώδιο λειτουργεί σαν κρυφή ηλεκτρική αντίσταση μέσα στον τοίχο.
Γι’ αυτό η συζήτηση για τις διατομές δεν είναι θεωρητική. Είναι ο πυρήνας της πυρασφάλειας μιας κατοικίας και το σημείο όπου φαίνονται οι μεγαλύτερες προχειρότητες στις παλιές ή φτιαγμένες εγκαταστάσεις.
Η διατομή δεν είναι θεωρητική λεπτομέρεια ούτε εμπορικό τέχνασμα. Είναι το στοιχείο που καθορίζει πόσο ρεύμα μπορεί να περάσει με ασφάλεια χωρίς να ανεβάσει η γραμμή θερμοκρασία και χωρίς να εκτεθεί το σπίτι σε κίνδυνο πυρκαγιάς.

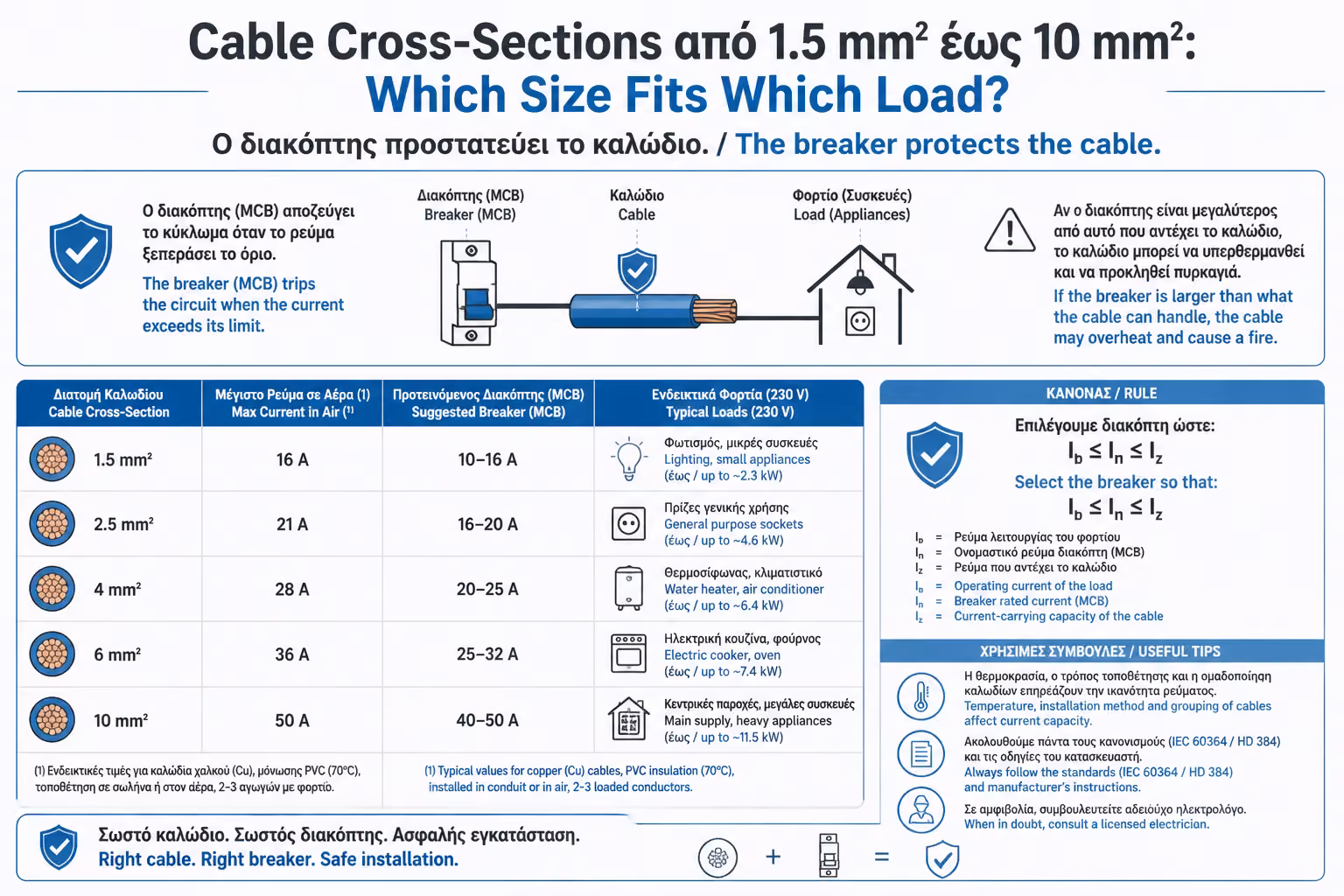

1. Ο χρυσός κανόνας: η ασφάλεια προστατεύει το καλώδιο
Πολλοί πιστεύουν ότι ο μικροαυτόματος μπαίνει στον πίνακα για να προστατεύει την τηλεόραση, το πλυντήριο ή τον θερμοσίφωνα. Στην πραγματικότητα ο βασικός του ρόλος είναι να προστατεύει το καλώδιο που βρίσκεται κρυμμένο μέσα στον τοίχο.
Αυτό σημαίνει ότι κάθε διατομή παντρεύεται με μέγιστη επιτρεπόμενη ασφάλεια. Αν αυξήσουμε την ονομαστική τιμή της ασφάλειας χωρίς να αλλάξουμε το καλώδιο, δεν δυναμώνουμε την εγκατάσταση. Απλώς αφαιρούμε την προστασία της.
Γι’ αυτό δεν αλλάζουμε ποτέ μια ασφάλεια “για να μην πέφτει”, αν δεν ξέρουμε πρώτα ποιο καλώδιο προστατεύει. Το ζευγάρωμα διατομής και μικροαυτόματου είναι η βάση κάθε σοβαρής εγκατάστασης.
2.5 mm² με 16A
Το βασικό standard για κοινές πρίζες και πολλές οικιακές γραμμές χρήσης.
4 mm² και άνω για βαριά φορτία
Θερμοσίφωνες, ειδικές γραμμές και ισχυρές μονοφασικές παροχές απαιτούν μεγαλύτερες διατομές.
Η προστασία δεν ανεβαίνει αυθαίρετα
Οποιαδήποτε αλλαγή ασφάλειας προϋποθέτει έλεγχο της γραμμής.

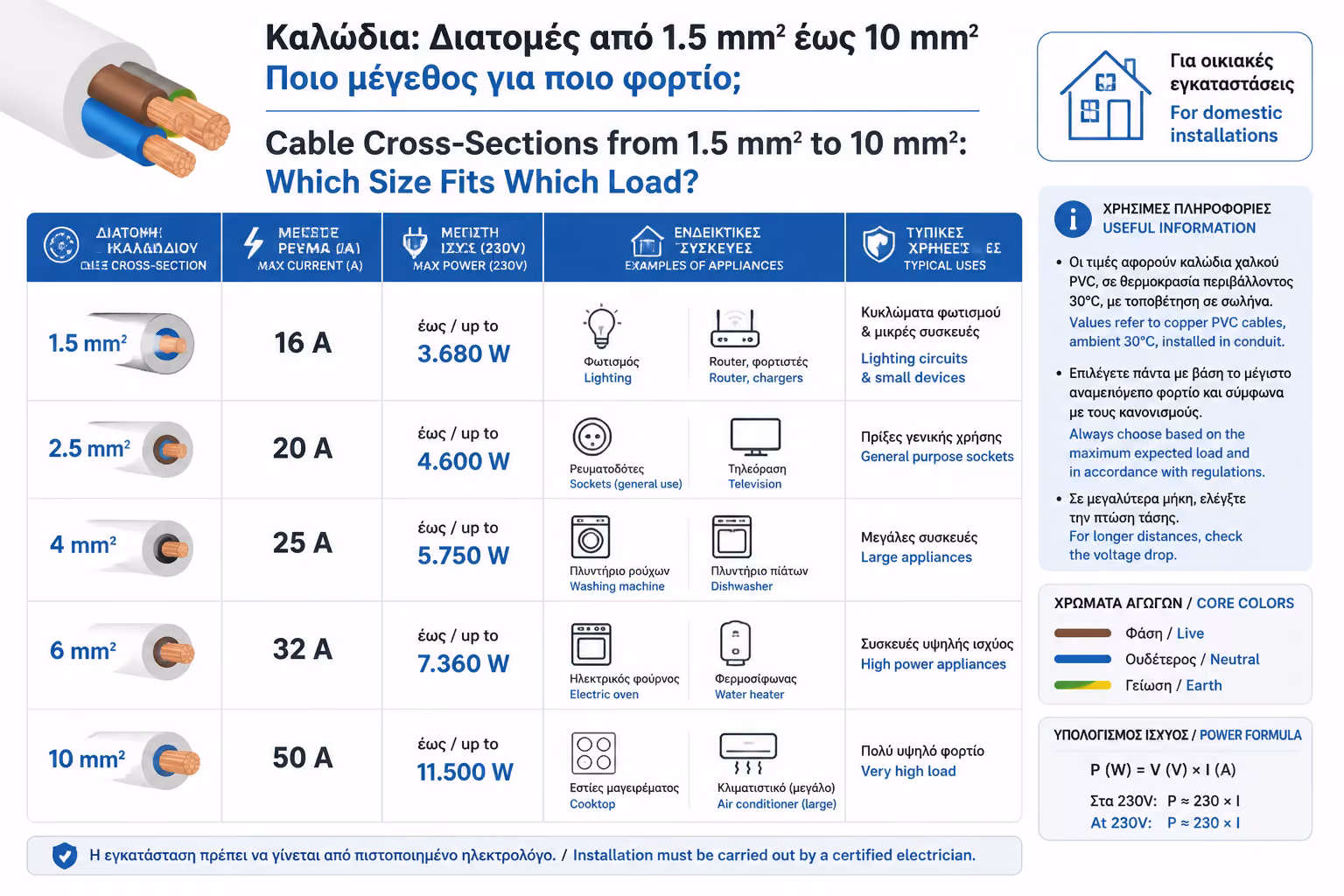

2. Οι πιο συνηθισμένες διατομές μέσα στο σπίτι
Οι περισσότεροι ιδιοκτήτες θα συναντήσουν πέντε βασικές κατηγορίες. Το 1.5 mm² για φωτισμό, το 2.5 mm² για πρίζες, το 4 mm² για θερμοσίφωνες και ορισμένα αποκλειστικά φορτία, το 6 mm² για κουζίνες ή ισχυρές μονοφασικές παροχές και το 10 mm² ως κεντρική τροφοδοσία ή παροχή υποπίνακα.
Η διατομή επιλέγεται πάντα μαζί με το είδος του φορτίου, το μήκος της γραμμής, τον τρόπο όδευσης και τις απαιτήσεις της εγκατάστασης. Δεν αρκεί να αντιγράψουμε μηχανικά έναν πίνακα χωρίς να δούμε πού πηγαίνει το κύκλωμα.
Η διατομή 1.5 mm² παραμένει αποδεκτή για φωτισμό και μικρά μοτέρ, αλλά όχι για τις πρίζες που σήμερα δέχονται πολύ πιο βαριά φορτία από ό,τι πριν από μερικές δεκαετίες.
1.5 mm²
Φωτιστικά κυκλώματα, διακόπτες και μικρά μοτέρ όπως ρολά ή ανεμιστήρες.
2.5 mm²
Κοινές πρίζες, πλυντήρια, ψυγεία και πολλές καθημερινές οικιακές χρήσεις.
4 mm²
Ηλεκτρικοί θερμοσίφωνες και ορισμένες αποκλειστικές γραμμές μεγαλύτερου φορτίου.
6 mm²
Ηλεκτρικές κουζίνες, ταχυθερμοσίφωνες και απαιτητικές μονοφασικές τροφοδοσίες.
10 mm²+
Κεντρικές παροχές κατοικίας ή σύνδεση σε υποπίνακες και μεγαλύτερα φορτία.

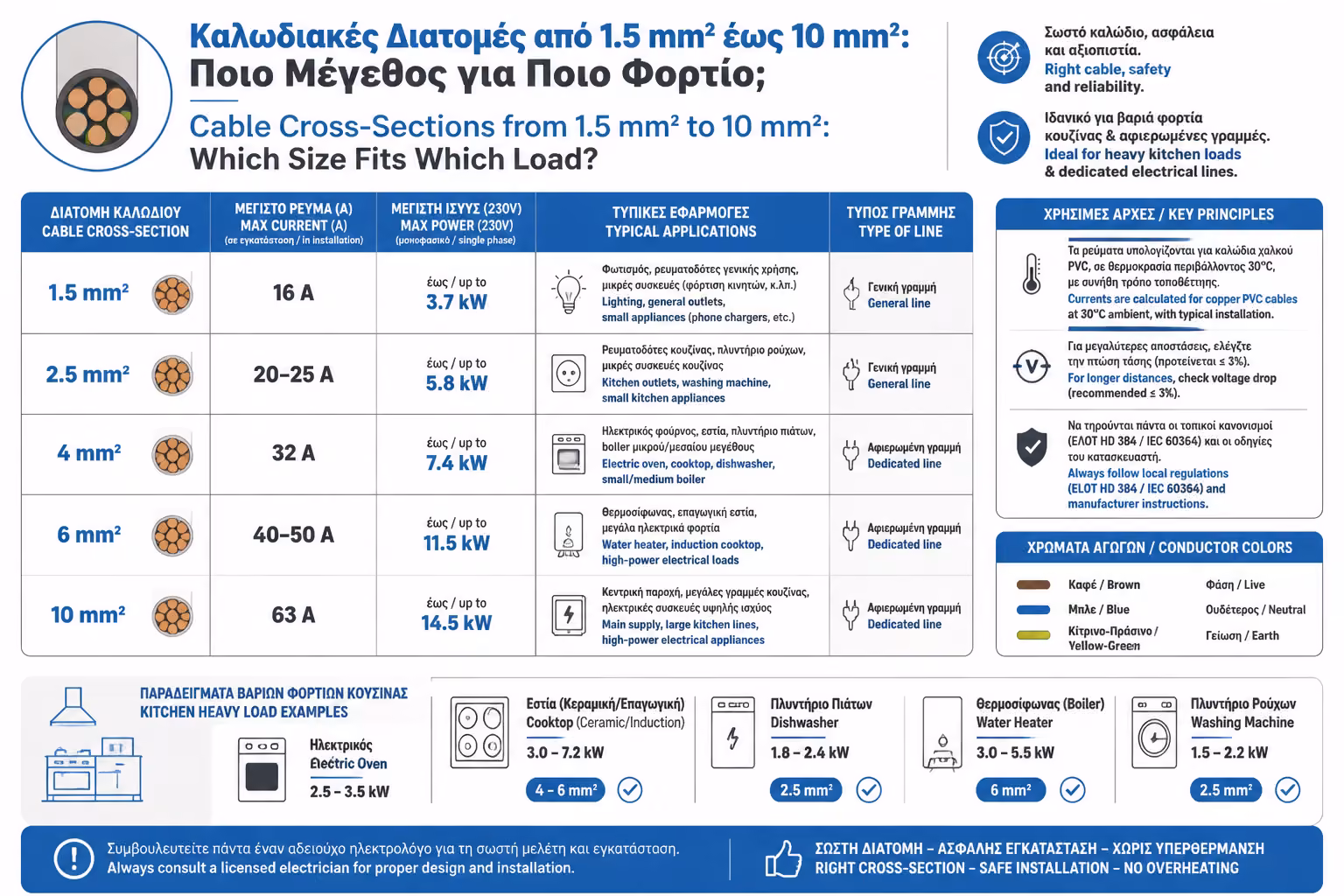

3. Τι συμβαίνει στα βαριά φορτία και στην κουζίνα
Στην κουζίνα, στον θερμοσίφωνα ή σε οποιοδήποτε φορτίο μεγάλης διάρκειας, η σωστή διατομή είναι ακόμη πιο κρίσιμη γιατί το κύκλωμα δουλεύει για ώρα κοντά στο όριό του. Εδώ απαιτούνται συχνά αποκλειστικές γραμμές και όχι απλώς λίγο πιο χοντρό καλώδιο.
Ο σωστός σχεδιασμός σημαίνει ότι ο φούρνος, οι εστίες, το πλυντήριο πιάτων ή το wallbox δεν κρέμονται όλα από μία κοινή γραμμή. Κάθε βαρύ φορτίο πρέπει να έχει τη δική του λογική τροφοδότησης και προστασίας.
Το 2.5 mm² είναι το καθημερινό standard των πριζών, ενώ το 4 mm² και το 6 mm² μπαίνουν σε αποκλειστικές γραμμές για θερμοσίφωνες, κουζίνες, αντλίες θερμότητας ή άλλες απαιτητικές συσκευές με υψηλή κατανάλωση.
Θερμοσίφωνας
Συνήθως απαιτεί γραμμή 4 mm² με την ανάλογη προστασία.
Κουζίνα / εστίες
Συχνά οδηγούν σε 6 mm² ή τριφασική λογική ανάλογα με την εγκατάσταση.
Dedicated circuits
Η αποκλειστική γραμμή είναι συχνά πιο σημαντική και από την ίδια τη διατομή.
Όχι όλα σε μία ασφάλεια
Η συγκέντρωση φορτίων αυξάνει τις πτώσεις τάσης, τα nuisance trips και την καταπόνηση του δικτύου.

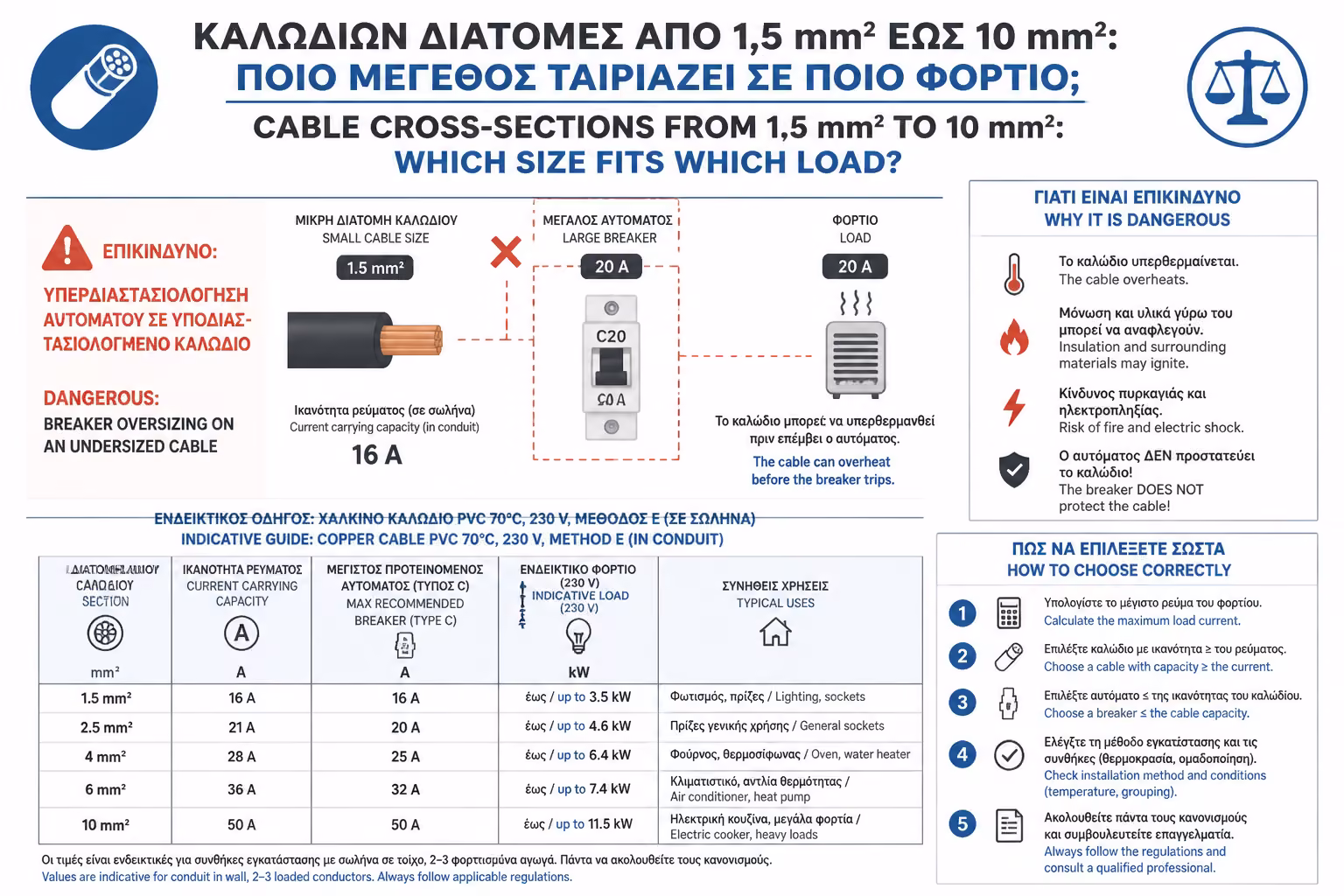

4. Το πιο επικίνδυνο λάθος στην ανακαίνιση
Το πιο συνηθισμένο και πιο επικίνδυνο λάθος είναι να πέφτει η ασφάλεια μιας παλιάς γραμμής και κάποιος να τη δυναμώνει βάζοντας μεγαλύτερο μικροαυτόματο. Έτσι το πρόβλημα δεν λύνεται. Το λεπτό παλιό καλώδιο απλώς παύει να προστατεύεται και μπορεί να λιώσει μέσα στον τοίχο.
Σε κάθε παλιά κατοικία, πριν συνδέσετε θερμαντικά σώματα, μεγάλες συσκευές ή νέες πρίζες, ζητήστε έλεγχο της πραγματικής διατομής και της κατάστασης των αγωγών. Η ασφάλεια δεν χαρίζεται από τον πίνακα. Κερδίζεται από τον σωστό συνδυασμό καλωδίου, φορτίου και προστασίας.
Όταν μια παλιά γραμμή μένει υποδιαστασιολογημένη αλλά της βάζουμε μεγαλύτερη ασφάλεια, δεν διορθώνουμε το πρόβλημα. Απλώς αφαιρούμε το τελευταίο επίπεδο προστασίας που είχε το καλώδιο μέσα στον τοίχο.
Μην αλλάζετε ασφάλεια στα τυφλά
Αν μια γραμμή 10A πέφτει, το πρόβλημα μπορεί να είναι υπερφόρτωση ή λάθος χρήση, όχι αδυναμία του πίνακα.
Έλεγχος διατομής πριν από νέα φορτία
Η προσθήκη κλιματιστικού, θερμοπομπού ή νέας πρίζας σε παλιό δωμάτιο θέλει τεχνική επιβεβαίωση.
Η φωτιά ξεκινά κρυφά
Το επικίνδυνο σημείο είναι μέσα στον τοίχο, μακριά από το οπτικό σας πεδίο.
Σωστή λύση = νέα γραμμή όταν χρειάζεται
Όταν το φορτίο δεν ταιριάζει στη γραμμή, η έντιμη λύση είναι νέα τροφοδότηση και όχι πατέντα.
Όταν μια ασφάλεια πέφτει συχνά, ο σωστός τεχνικός ελέγχει το καλώδιο. Ο λάθος τεχνικός μεγαλώνει την ασφάλεια.
