Το Νέο Πρότυπο ΕΛΟΤ 60364 (πρώην ΚΕΗΕ & HD384): Τι άλλαξε στη νομοθεσία των εσωτερικών ηλεκτρικών εγκαταστάσεων (Για Μηχανικούς & Ηλεκτρολόγους)

Αν ανοίξετε τον ηλεκτρικό πίνακα ενός σπιτιού που χτίστηκε τη δεκαετία του '80, θα δείτε παλιές, κεραμικές ασφάλειες τήξεως (τα γνωστά "μπαγιονέτ"). Αν ανοίξετε έναν πίνακα του 2010, θα δείτε αυτόματες μικροαυτόματες ασφάλειες (MCBs) και ένα ρελέ διαρροής. Αν ανοίξετε έναν πίνακα που σχεδιάστηκε το 2026, θα δείτε συσκευές που μοιάζουν με μικρούς υπολογιστές.

Η τεχνολογία εξελίσσεται ραγδαία. Δεν συνδέουμε πια μόνο λάμπες πυρακτώσεως και απλά ψυγεία. Σήμερα, φορτίζουμε ηλεκτρικά αυτοκίνητα, λειτουργούμε αντλίες θερμότητας με Inverter και παράγουμε ρεύμα με Φωτοβολταϊκά στο μπαλκόνι. Αυτή η αλλαγή στα φορτία επέβαλε και την αλλαγή της νομοθεσίας.

Το παλιό πρότυπο ΕΛΟΤ HD 384 (που είχε αντικαταστήσει τον αρχαίο ΚΕΗΕ) έδωσε πλέον τη θέση του στο υπερσύγχρονο ΕΛΟΤ 60364. Πάμε να δούμε ποιες είναι οι 4 τεράστιες αλλαγές που επιβάλλει το νέο πρότυπο και τι πρέπει να προσέχουν οι μελετητές μηχανικοί και οι εγκαταστάτες ηλεκτρολόγοι στα νέα τους έργα.

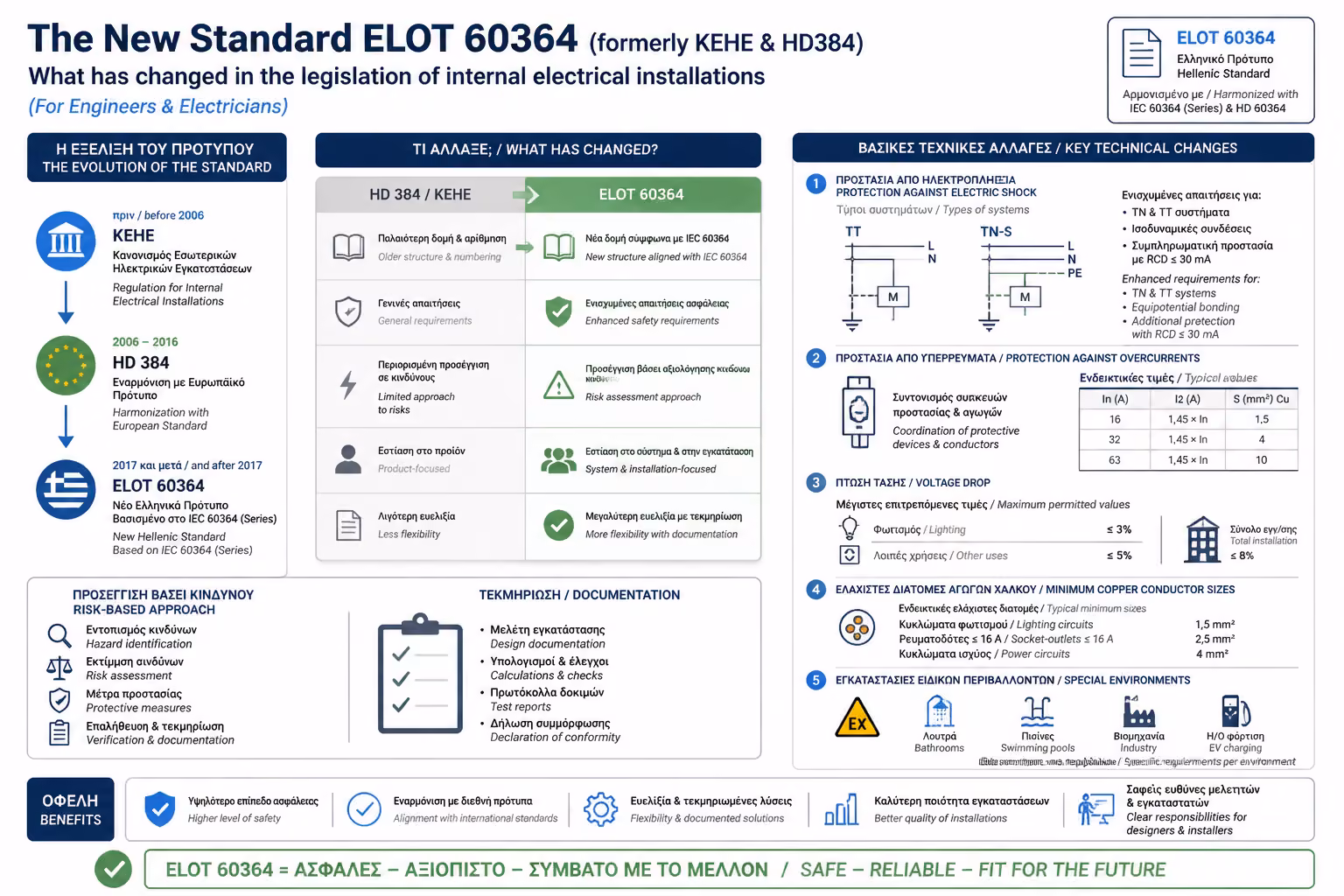

1. Η Ιστορική Εξέλιξη των Κανονισμών (Για να μην μπερδευόμαστε)

Για να καταλάβουμε τι ισχύει σε ένα κτίριο, πρέπει να ξέρουμε πότε κατασκευάστηκε. Η έκδοση της ΥΔΕ (Σχέδιο ΔΕΗ) γίνεται πάντα με βάση τον κανονισμό που ίσχυε την περίοδο της κατασκευής (με κάποιες αναδρομικές εξαιρέσεις ασφαλείας).

  1. Κ.Ε.Η.Ε. (Κανονισμός Εσωτερικών Ηλεκτρικών Εγκαταστάσεων): Ίσχυε από το 1955 έως τον Μάρτιο του 2006. Το 80% των παλιών κτιρίων στην Ελλάδα χτίστηκαν με αυτόν.
  2. ΕΛΟΤ HD 384: Εφαρμόστηκε υποχρεωτικά από το 2006. Έφερε την τεράστια επανάσταση: έκανε υποχρεωτικό το Ρελέ Διαρροής (ΔΔΕ 30mA) σε όλα τα κυκλώματα, σώζοντας κυριολεκτικά χιλιάδες ζωές.
  3. ΕΛΟΤ 60364: Το νέο, απόλυτο πρότυπο. Ενσωματώνει τις διεθνείς προδιαγραφές (IEC 60364) και προσαρμόζεται στις απαιτήσεις των Smart Homes, των Datacenters και της ηλεκτροκίνησης. Η μετάβαση ξεκίνησε σταδιακά, αλλά πλέον αποτελεί τον "Ευαγγέλιο" των νέων μελετών.
Εικονογράφηση για 1. Η Ιστορική Εξέλιξη των Κανονισμών (Για να μην μπερδευόμαστε)

2. Οι 4 Μεγάλες Αλλαγές του ΕΛΟΤ 60364

Εικονογράφηση για 2. Οι 4 Μεγάλες Αλλαγές του ΕΛΟΤ 60364

Τι το διαφορετικό ζητάει ο νέος κανονισμός από τον ηλεκτρολόγο που "στήνει" έναν νέο πίνακα;

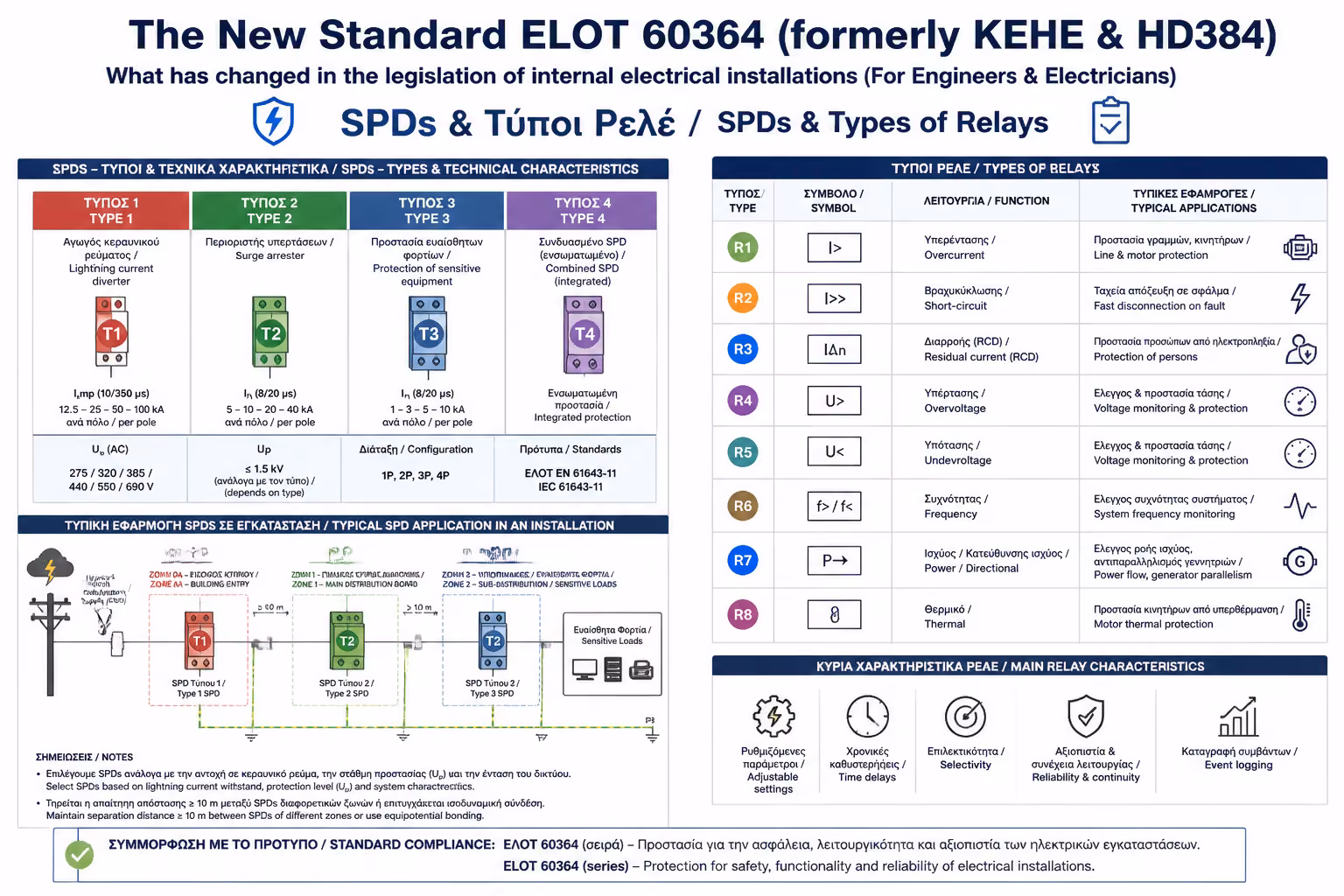

Α. Αντικεραυνική Προστασία (SPDs - Surge Protection Devices)

Στο HD 384, η τοποθέτηση αντικεραυνικών διατάξεων στον κεντρικό πίνακα ήταν "προαιρετική" ή αφορούσε ειδικά κτίρια. Με το ΕΛΟΤ 60364, οι Διατάξεις Προστασίας από Υπερτάσεις (SPDs) καθίστανται υποχρεωτικές σε πάρα πολλές περιπτώσεις. Συγκεκριμένα, απαιτούνται όταν μια υπέρταση (π.χ. από πτώση κεραυνού στο δίκτυο) μπορεί να προκαλέσει: Τραυματισμό ή απώλεια ανθρώπινης ζωής (π.χ. νοσοκομεία, χώροι συνάθροισης). Διακοπή δημόσιων υπηρεσιών ή πολιτιστικής κληρονομιάς. * Διακοπή εμπορικών/βιομηχανικών δραστηριοτήτων: Αν έχετε έναν Server (όπως είδαμε στην Κατηγορία Δ) ή επαγγελματικό εξοπλισμό, το SPD είναι νομικά και τεχνικά υποχρεωτικό για να "κόψει" την υπέρταση πριν αυτή κάψει τις μητρικές πλακέτες.

Β. Το Τέλος των Ρελέ Τύπου "AC" (Η Εποχή του Type A & Type B)

Αυτή είναι ίσως η πιο "ύπουλη" αλλαγή που οι περισσότεροι παλιοί ηλεκτρολόγοι αγνοούν. Τα κλασικά ρελέ διαρροής που υπάρχουν στα περισσότερα σπίτια είναι Τύπου AC (σχεδιασμένα να "βλέπουν" μόνο αμιγώς εναλλασσόμενο ρεύμα διαρροής). Το Πρόβλημα: Σήμερα, το σπίτι είναι γεμάτο Inverters (Κλιματιστικά, Αντλίες Θερμότητας, Πλυντήρια) και τροφοδοτικά DC (LED, Υπολογιστές). Αν μια τέτοια συσκευή πάθει διαρροή, βγάζει παλλόμενο συνεχές ρεύμα (DC). Το ρελέ Τύπου AC "τυφλώνεται", μαγνητίζεται και δεν πέφτει ποτέ, αφήνοντάς σας απροστάτευτους! Ο Νέος Κανόνας: Το ΕΛΟΤ 60364 επιβάλλει τη χρήση ρελέ Τύπου A (Type A) για τα σύγχρονα οικιακά φορτία, ενώ για φορτιστές ηλεκτρικών οχημάτων (EV Chargers) ή φωτοβολταϊκά απαιτείται εξειδικευμένο ρελέ Τύπου B (Type B) ή προσαρμοσμένα ρελέ με ανίχνευση DC >6mA. Το φθηνό "Τύπου AC" πρακτικά καταργείται στις σύγχρονες μελέτες.

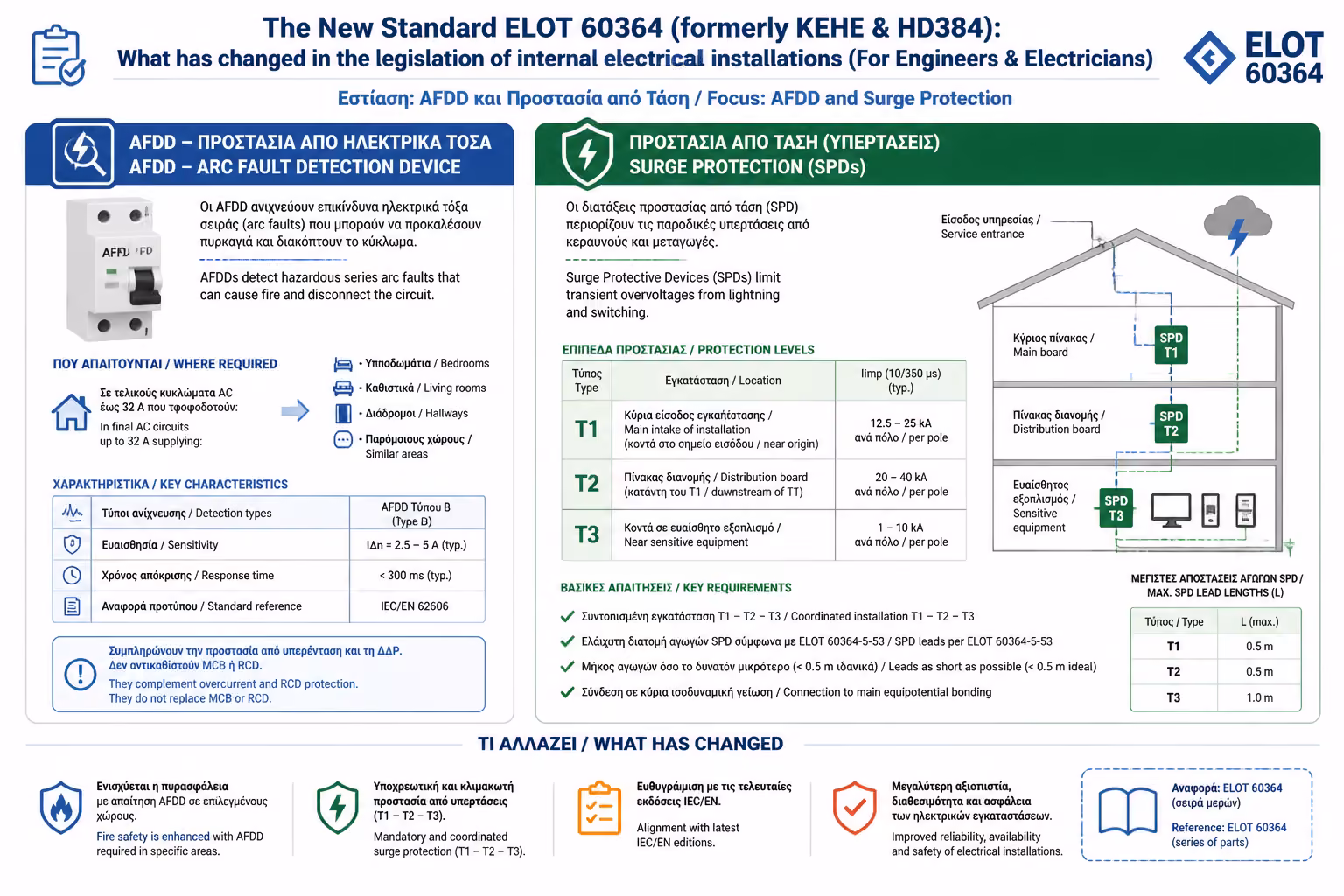

Γ. Ανιχνευτές Σφάλματος Τόξου (AFDD - Arc Fault Detection Devices)

Εδώ η τεχνολογία κάνει άλμα. Μια κλασική ασφάλεια (MCB) σας προστατεύει αν ενώσετε τη Φάση με τον Ουδέτερο. Τι γίνεται όμως αν ένα καλώδιο μέσα στον τοίχο έχει κοπεί ελαφρώς ή αν η βίδα στην πρίζα έχει χαλαρώσει; Εκεί δημιουργείται ένας "μικρο-σπινθήρας" (Ηλεκτρικό Τόξο / Arc Fault). Παράγει τεράστια θερμότητα, το πλαστικό λιώνει, και πιάνει φωτιά, χωρίς να πέσει ΚΑΜΙΑ ασφάλεια και ΚΑΝΕΝΑ ρελέ διαρροής, γιατί το ρεύμα είναι μικρό! * Η Λύση: Το νέο πρότυπο εισάγει τα AFDDs. Αυτές οι συσκευές έχουν μέσα τους μικροεπεξεργαστή που αναλύει την "κυματομορφή" του ρεύματος. Αν "ακούσουν" τον θόρυβο ενός σπινθήρα, κόβουν το ρεύμα. Το ΕΛΟΤ 60364 συνιστά (ή/και επιβάλλει κατά περίπτωση) τη χρήση τους σε χώρους ύπνου, ξύλινα σπίτια (π.χ. ξυλότουβλα, προκάτ) και χώρους με εύφλεκτα υλικά.

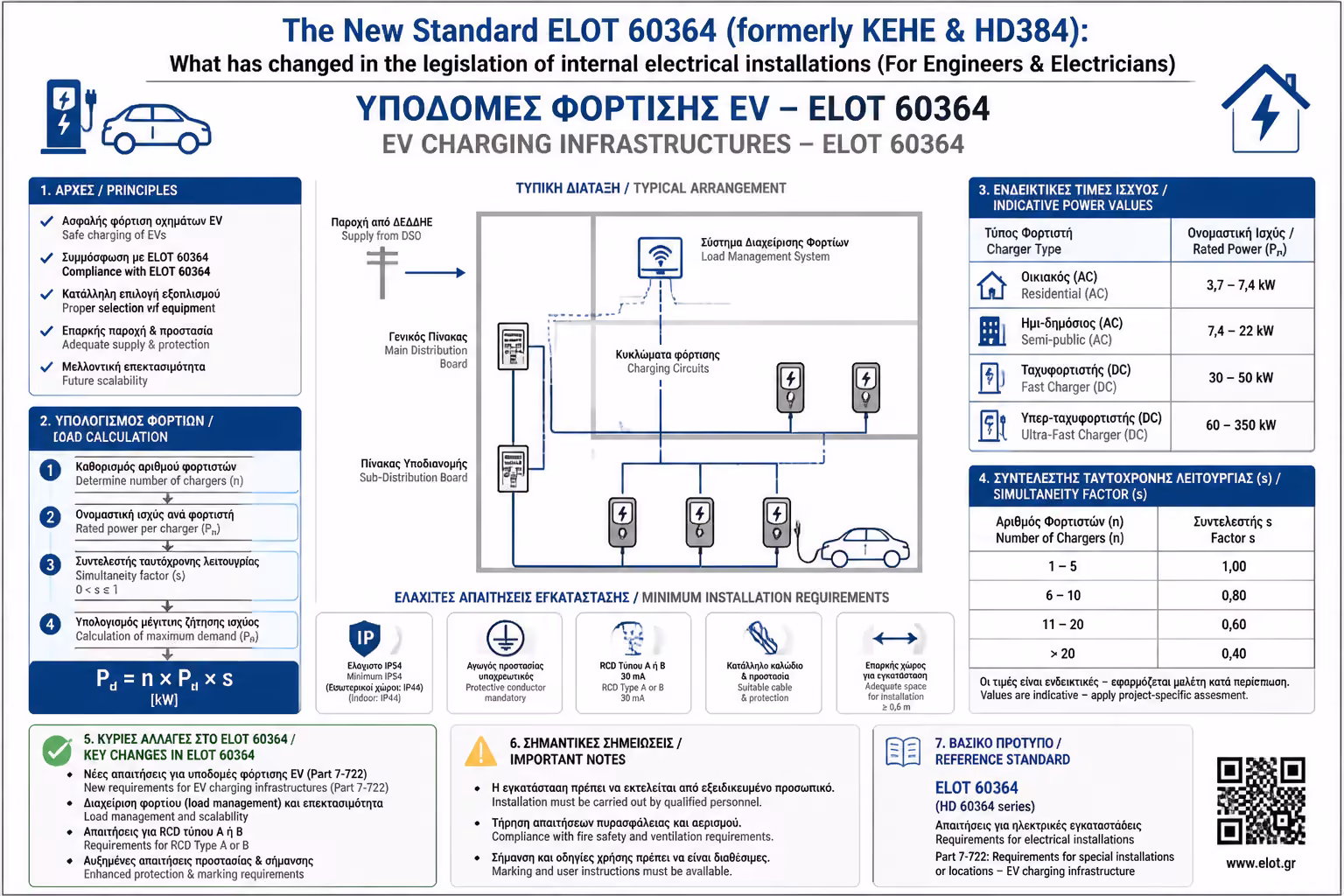

Δ. Υποδομές Ηλεκτροκίνησης (EV Charging)

Ο παλιός HD384 δεν είχε καμία πρόβλεψη για τα αυτοκίνητα. Το ΕΛΟΤ 60364 (Μέρος 7-722) ξεκαθαρίζει τους κανόνες για τους σταθμούς φόρτισης: Απαιτείται αποκλειστικό, ξεχωριστό κύκλωμα για κάθε φορτιστή. Απαγορεύεται ο "δανεισμός" της γείωσης ή η μίξη των ουδετέρων. * Επιβάλλει εξαιρετικά αυστηρά κριτήρια για την προστασία από συνεχείς διαρροές (DC Leakage), όπως αναφέραμε στο Τύπου B ρελέ παραπάνω.

3. Τι σημαίνει αυτό για τα Παλιά Σπίτια; (Αναδρομικότητα)

Ο νόμος συνήθως δεν έχει αναδρομική ισχύ. Αν το σπίτι σας χτίστηκε το 1995 (βάσει ΚΕΗΕ), δεν είστε νομικά υποχρεωμένοι να γκρεμίσετε τους τοίχους και να αλλάξετε τον πίνακα για να βάλετε AFDDs και αντικεραυνικά για να περάσετε τον έλεγχο της ΥΔΕ.

Όταν ο ηλεκτρολόγος έρθει για τον έλεγχο επανέκδοσης, θα τσεκάρει την εγκατάσταση με βάση το πρότυπο που ίσχυε όταν χτίστηκε.

Εικονογράφηση για 3. Τι σημαίνει αυτό για τα Παλιά Σπίτια; (Αναδρομικότητα)

Η Μοναδική Υποχρεωτική Εξαίρεση

Το Ρελέ Διαρροής (ΔΔΕ 30mA). Ακόμα κι αν το σπίτι χτίστηκε το 1960 με τον ΚΕΗΕ (που δεν ήξερε τι θα πει ρελέ), μια υπουργική απόφαση του 2006 έκανε την εγκατάσταση ρελέ αναδρομικά υποχρεωτική για ΟΛΑ τα κτίρια ανεξαιρέτως. Αν δεν έχετε ρελέ, ΥΔΕ δεν βγαίνει, τέλος.

Συνοψίζοντας

Εικονογράφηση για Συνοψίζοντας

Το πρότυπο ΕΛΟΤ 60364 είναι ο οδηγός επιβίωσης των μηχανικών στη σύγχρονη ψηφιακή και ηλεκτροκίνητη εποχή. Κάνει τις εγκαταστάσεις απείρως πιο "έξυπνες", δίνοντας έμφαση στην πρόληψη πυρκαγιών (AFDD), στην προστασία του ακριβού IT εξοπλισμού (SPDs) και στην αντιμετώπιση των "παράξενων" διαρροών των Inverters (Ρελέ Τύπου A/B). Για εσάς που κάνετε τώρα ριζική ανακαίνιση ή χτίζετε νέο σπίτι, μην ζητάτε απλώς έναν πίνακα "να δουλεύει". Απαιτήστε από τον μηχανικό σας έναν πίνακα πλήρως εναρμονισμένο με το ΕΛΟΤ 60364.

--- Στο επόμενο άρθρο της Κατηγορίας Α, μεταφερόμαστε από τους κανονισμούς στις... παραβάσεις. Θα αναλύσουμε ένα από τα μεγαλύτερα προβλήματα του δικτύου: Ρευματοκλοπή & Πρόστιμα ΔΕΔΔΗΕ: Οι νομικές και οικονομικές συνέπειες της "πειραγμένης" χελώνας ή των παράνομων συνδέσεων.
