Έχετε πατήσει το κουμπί Test στο ρελέ διαρροής σας και όλα λειτουργούν ρολόι. Ανοίγετε το πορτάκι του ηλεκτρικού πίνακα, ρίχνετε μια ματιά στις ασφάλειες, όλα φαίνονται καθαρά και τακτοποιημένα. Κλείνετε το πορτάκι και νιώθετε ασφαλείς.
Εδώ, όμως, κρύβεται μια τεράστια παγίδα της ανθρώπινης αντίληψης: Τα μάτια μας δεν μπορούν να δουν τη θερμοκρασία. Μέσα σε αυτόν τον φαινομενικά τέλειο πίνακα, μια βίδα σε μια ασφάλεια μπορεί να έχει χαλαρώσει ελάχιστα. Το ρεύμα που περνάει από εκεί συναντά αντίσταση και αρχίζει να ζεσταίνει το μέταλλο. Η θερμοκρασία ανεβαίνει σιωπηλά στους 70°C, μετά στους 90°C. Το πλαστικό περίβλημα του καλωδίου αρχίζει να "ψήνεται" εσωτερικά. Δεν υπάρχει καπνός, δεν υπάρχει φλόγα, και η μυρωδιά του καμένου πλαστικού δεν έχει βγει ακόμα έξω από το κλειστό κουτί. Όταν τελικά μυρίσει, η φωτιά θα απέχει δευτερόλεπτα.
Εδώ επεμβαίνει η σύγχρονη τεχνολογία της πρόληψης: Ο Θερμογραφικός Έλεγχος. Πάμε να δούμε πώς οι μηχανικοί χρησιμοποιούν τη θερμοκάμερα για να "δουν" το αόρατο και να προλάβουν την καταστροφή.

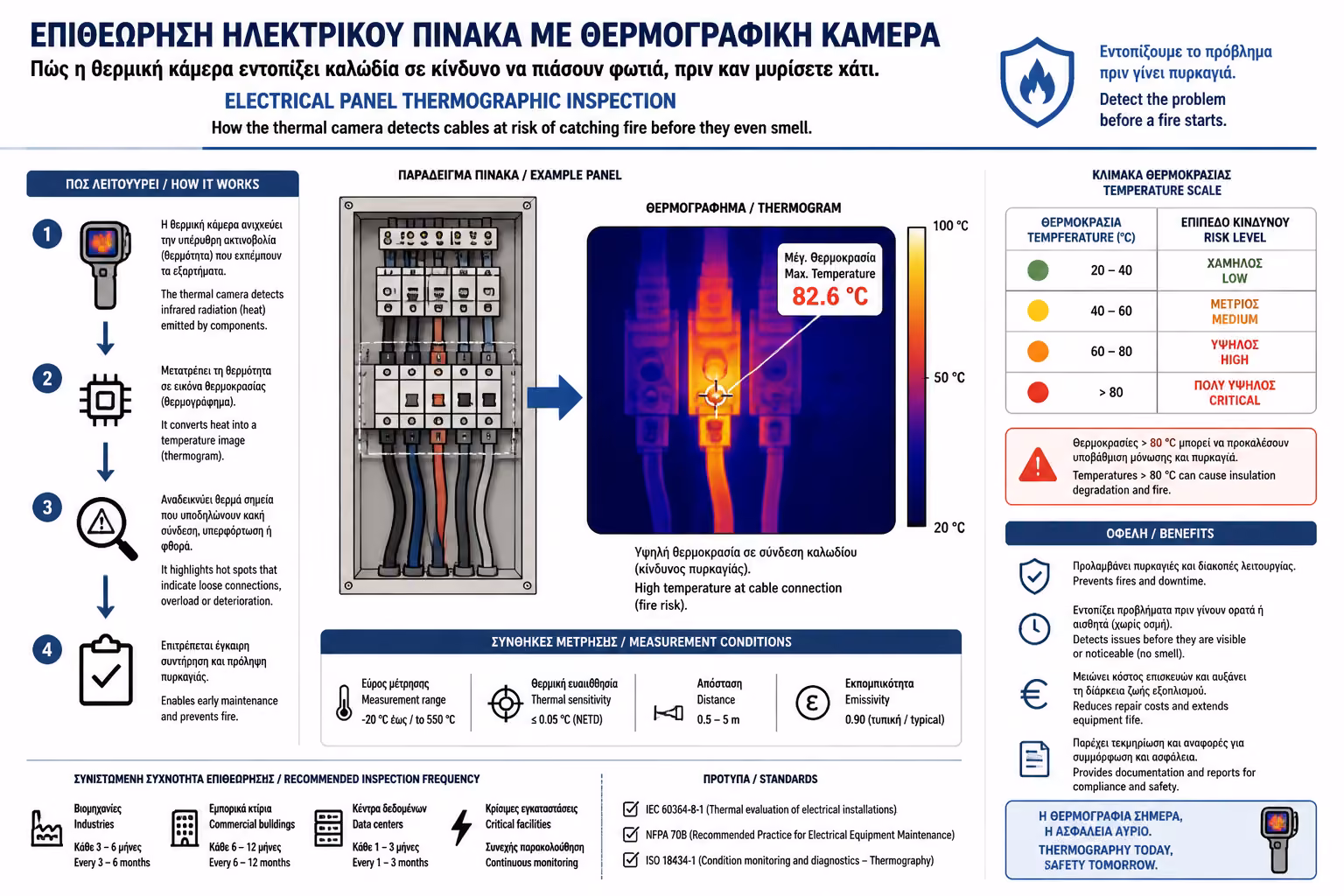

Όλα τα αντικείμενα γύρω μας, επειδή έχουν θερμοκρασία, εκπέμπουν υπέρυθρη ακτινοβολία. Εμείς δεν μπορούμε να τη δούμε, αλλά η Θερμοκάμερα (Thermal Imager) μπορεί.
Η συσκευή αυτή μετατρέπει τη θερμότητα σε μια οπτική, πολύχρωμη εικόνα (Heatmap).

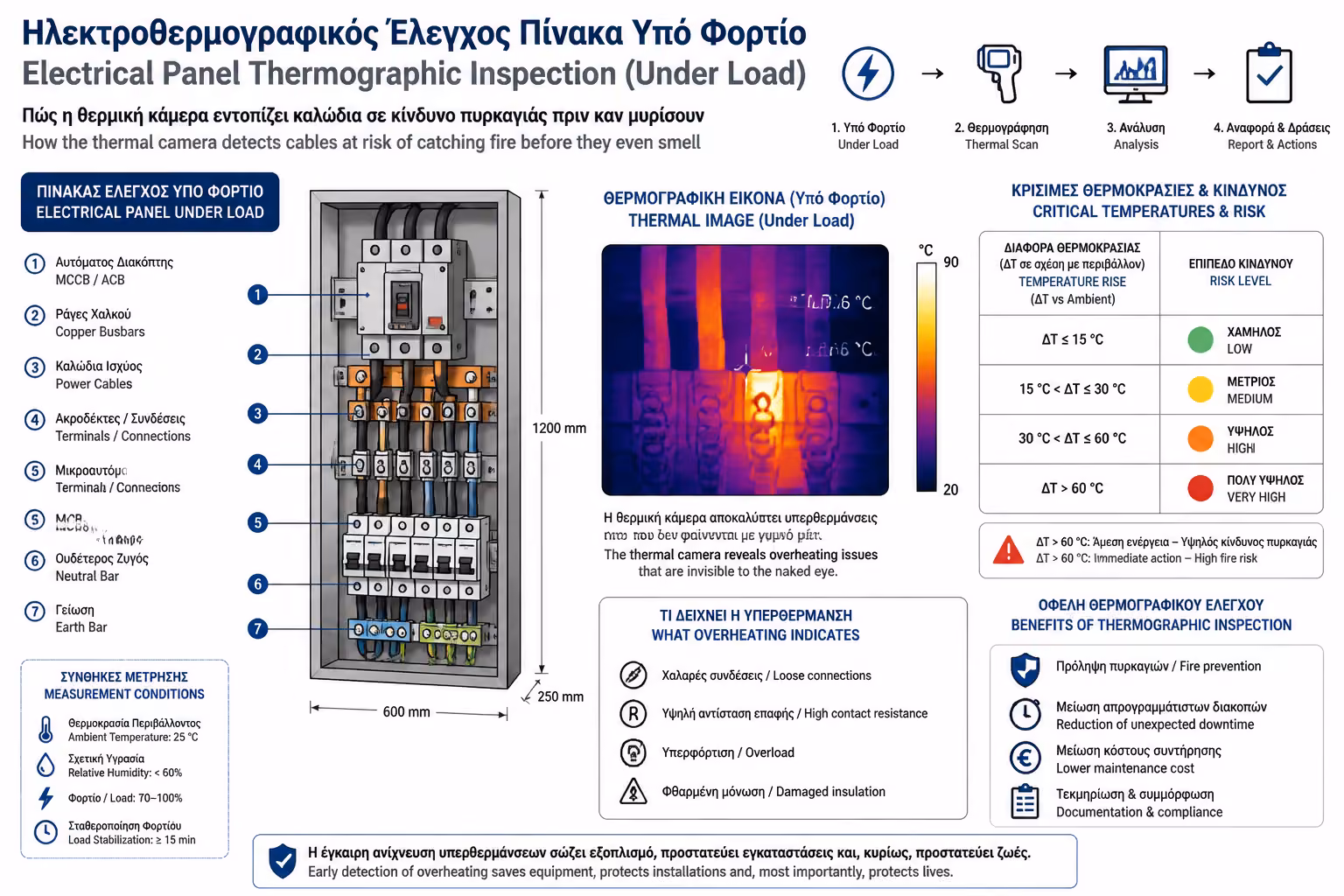

Το τεράστιο πλεονέκτημα του θερμογραφικού ελέγχου είναι ότι δεν χρειάζεται να κοπεί το ρεύμα. Αντιθέτως, επιβάλλεται να γίνεται όταν το σπίτι ή η επιχείρηση λειτουργεί στο φουλ (υπό πλήρες φορτίο).
Η θερμοκάμερα αποκαλύπτει τα αποτελέσματα τριών κυρίως προβλημάτων:

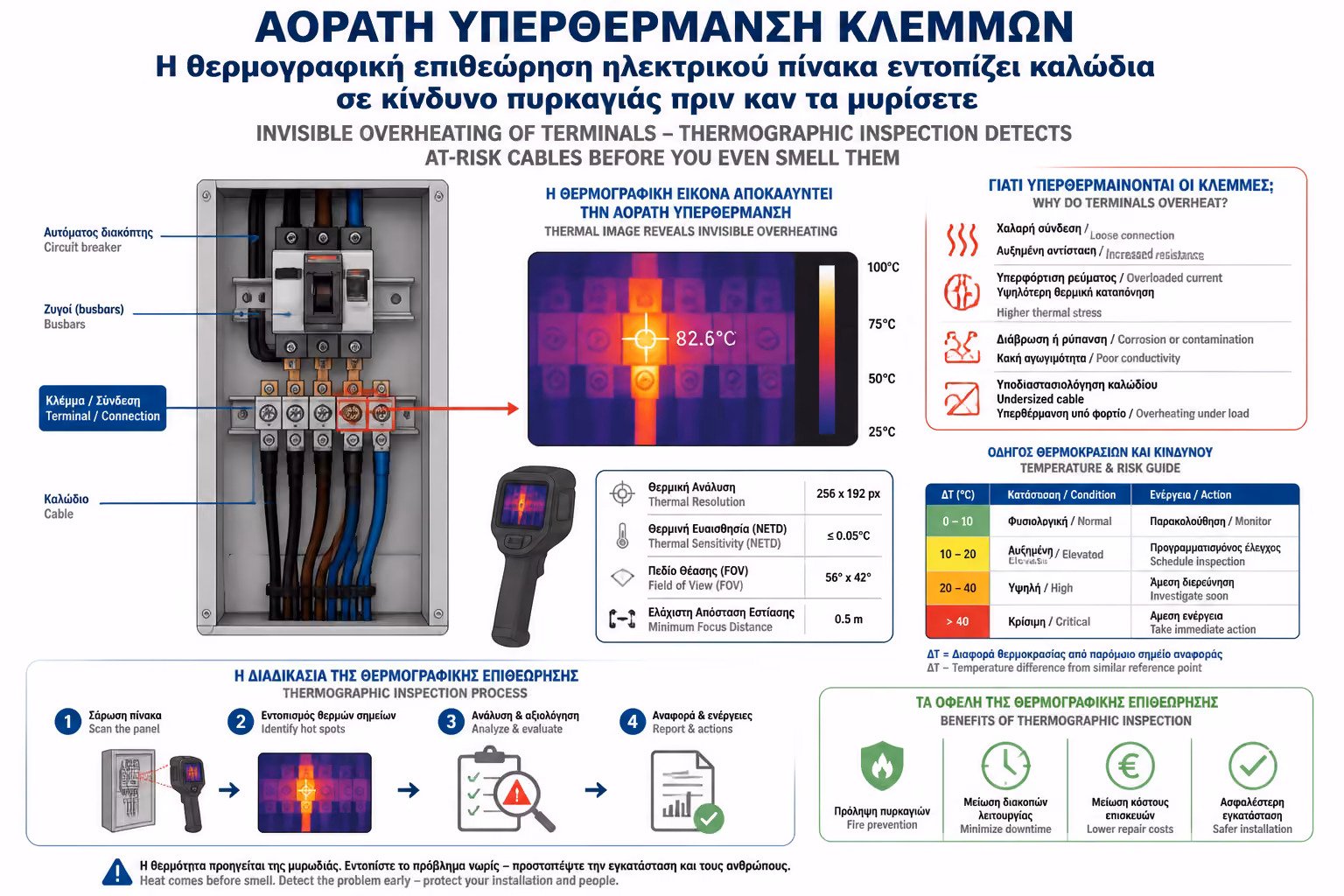

Όταν ο χαλκός ζεσταίνεται (όταν περνάει ρεύμα) διαστέλλεται, και όταν κρυώνει συστέλλεται. Αυτή η συνεχής μικρο-κίνηση κάνει τις βίδες που κρατάνε τα καλώδια στις ασφάλειες να χαλαρώνουν με τα χρόνια. Η χαλαρή επαφή μειώνει την επιφάνεια από την οποία περνάει το ρεύμα, δημιουργώντας τεράστια "αντίσταση". Η αντίσταση δημιουργεί ακραία θερμότητα, η οποία λιώνει το καλώδιο.
Σε τριφασικούς πίνακες, η κάμερα μπορεί να δείξει ότι το ένα από τα τρία κεντρικά καλώδια "φλέγεται" ενώ τα άλλα δύο είναι κρύα. Αυτό σημαίνει ότι ο αρχικός ηλεκτρολόγος δεν μοίρασε σωστά τα φορτία στο σπίτι. Όλες οι βαριές συσκευές τραβάνε ρεύμα από την ίδια Φάση (το ίδιο καλώδιο), οδηγώντας το στα όρια της αντοχής του.
Μερικές φορές, η βίδα είναι σφιγμένη, αλλά το πρόβλημα βρίσκεται μέσα στον διακόπτη. Αν μια παλιά ασφάλεια έχει "κουραστεί" εσωτερικά και οι επαφές της έχουν οξειδωθεί, η θερμοκάμερα θα δείξει όλο το πλαστικό σώμα της ασφάλειας να φωσφορίζει κόκκινο.
Ο θερμογραφικός έλεγχος είναι μια μη επεμβατική, γρήγορη διαδικασία (παίρνει λιγότερο από 15 λεπτά).

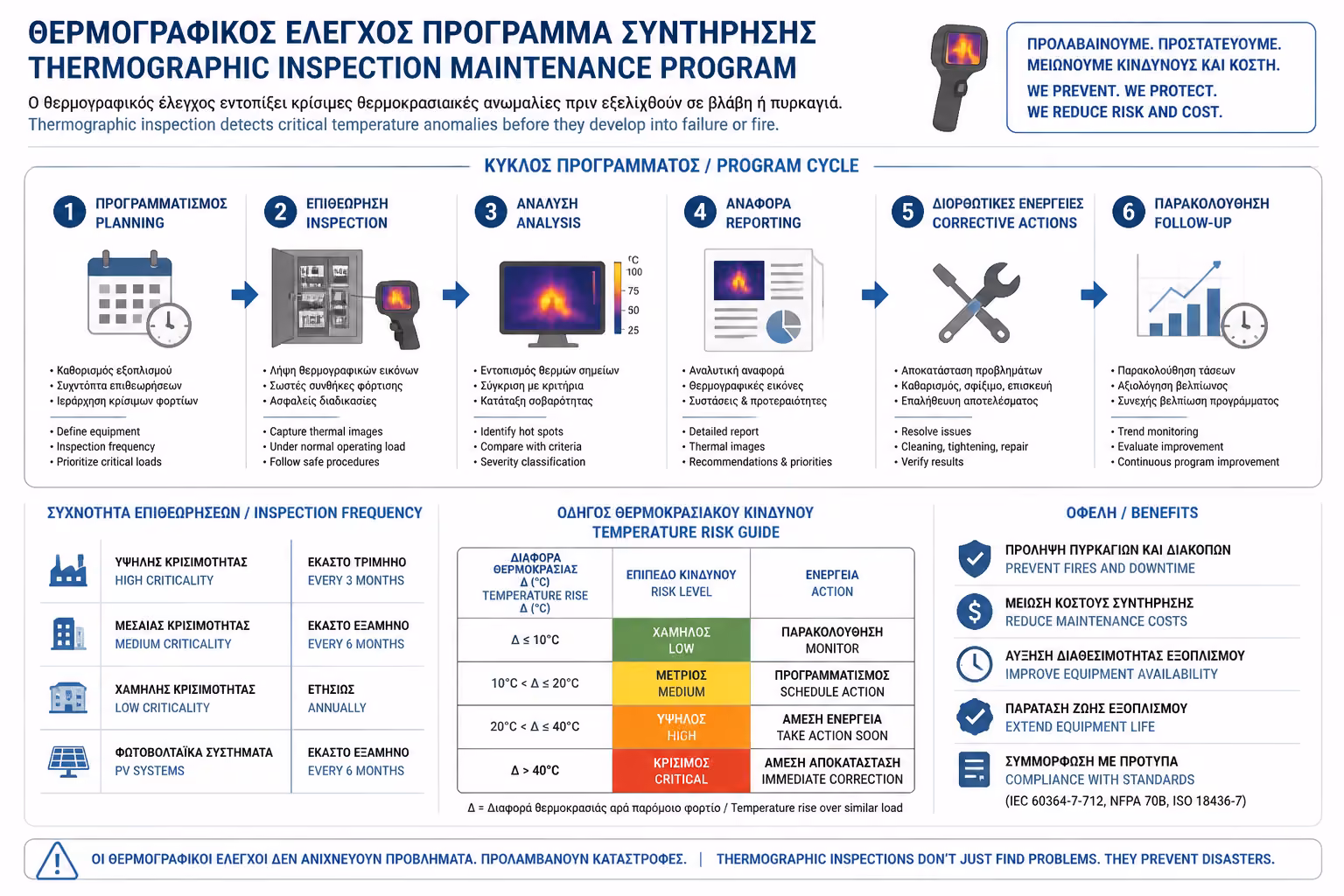

Συνιστάται να γίνεται κατά την περιοδική συντήρηση του πίνακα (κάθε 5 με 7 χρόνια), ή αμέσως αν παρατηρήσετε τα φώτα να τρεμοπαίζουν όταν ανάβει ο θερμοσίφωνας.
Επιβάλλεται κάθε 1 χρόνο πριν την έναρξη της τουριστικής σεζόν ή του καλοκαιριού. Τα ξενοδοχεία και τα εργοστάσια διαθέτουν εκατοντάδες ασφάλειες. Μια χαλαρή βίδα στον κεντρικό πίνακα διανομής (MDB) μπορεί να οδηγήσει σε μπλακ άουτ όλου του κτιρίου ή σε καταστροφική πυρκαγιά στο λεβητοστάσιο. Συχνά, οι μεγάλες ασφαλιστικές εταιρείες απαιτούν ετήσια αναφορά θερμογραφίας (Thermographic Survey Report) για να ανανεώσουν το ασφαλιστήριο συμβόλαιο πυρός μιας επιχείρησης!
Η πρόληψη στην ηλεκτρολογία δεν αφορά τη διόρθωση αυτού που έχει ήδη χαλάσει, αλλά τον εντοπισμό αυτού που πρόκειται να καταρρεύσει. Ο θερμογραφικός έλεγχος με χρήση υπέρυθρης κάμερας δίνει "υπεράνθρωπη όραση" στον ηλεκτρολόγο. Μετατρέπει την αόρατη, επικίνδυνη θερμότητα των χαλαρών καλωδίων σε μια ξεκάθαρη εικόνα, επιτρέποντάς σας να αντικαταστήσετε μια ασφάλεια των 5 ευρώ, πριν αυτή εξελιχθεί σε μια ζημιά δεκάδων χιλιάδων ευρώ.
Επόμενο Βήμα: Είδαμε πώς η θερμοκάμερα εντοπίζει τον νούμερο 1 κίνδυνο: τις χαλαρές βίδες. Αφού τον εντοπίσαμε, η λύση είναι εντυπωσιακά απλή και αποτελεί τη σημαντικότερη εργασία συντήρησης που μπορεί να κάνει ένας ηλεκτρολόγος στον πίνακά σας.
Συνεχίζουμε στη θεραπεία του προβλήματος: Σύσφιξη Επαφών στον Πίνακα: Η νούμερο ένα προληπτική εργασία που γλιτώνει τα σπίτια από βραχυκυκλώματα και σπινθήρες.
