Πού μπαίνει
Εγκαθίσταται μέσα στον κεντρικό σας πίνακα, ακριβώς μετά τον Γενικό Διακόπτη του ΔΕΔΔΗΕ.
Απαιτήσεις Ηλεκτρικού Πίνακα για Φωτοβολταϊκά Στέγης: Τι πρέπει να προσθέσει ο ηλεκτρολόγος σας
Η απόφαση να εγκαταστήσετε ένα φωτοβολταϊκό σύστημα στη στέγη σας είναι ένα τεράστιο βήμα προς την ενεργειακή σας ανεξαρτησία. Βλέπετε τα πάνελ να τοποθετούνται στα κεραμίδια και τον Inverter να βιδώνεται στον τοίχο. Όμως, όλη αυτή η δωρεάν ενέργεια από τον ήλιο πρέπει κάπως να εισέλθει στο σπίτι σας με απόλυτη ασφάλεια και να "συνεργαστεί" με το ρεύμα του ΔΕΔΔΗΕ.
Τα φωτοβολταϊκά δεν μπαίνουν απλά σε μια πρίζα. Ο κλασικός ηλεκτρικός πίνακας του σπιτιού σας κατασκευάστηκε με μια βασική αρχή: το ρεύμα ρέει μόνο προς μία κατεύθυνση (από τον δρόμο προς τις συσκευές σας). Με τα φωτοβολταϊκά, το σπίτι αποκτά δύο πηγές ενέργειας και το ρεύμα ρέει αμφίδρομα.
Ως μηχανικοί, πάμε να δούμε ποιες είναι οι απαραίτητες, υποχρεωτικές προσθήκες που πρέπει να κάνει ο εγκαταστάτης στον ηλεκτρικό σας πίνακα για να δεχτεί το νέο σύστημα, χωρίς να κινδυνεύσει η περιουσία σας.

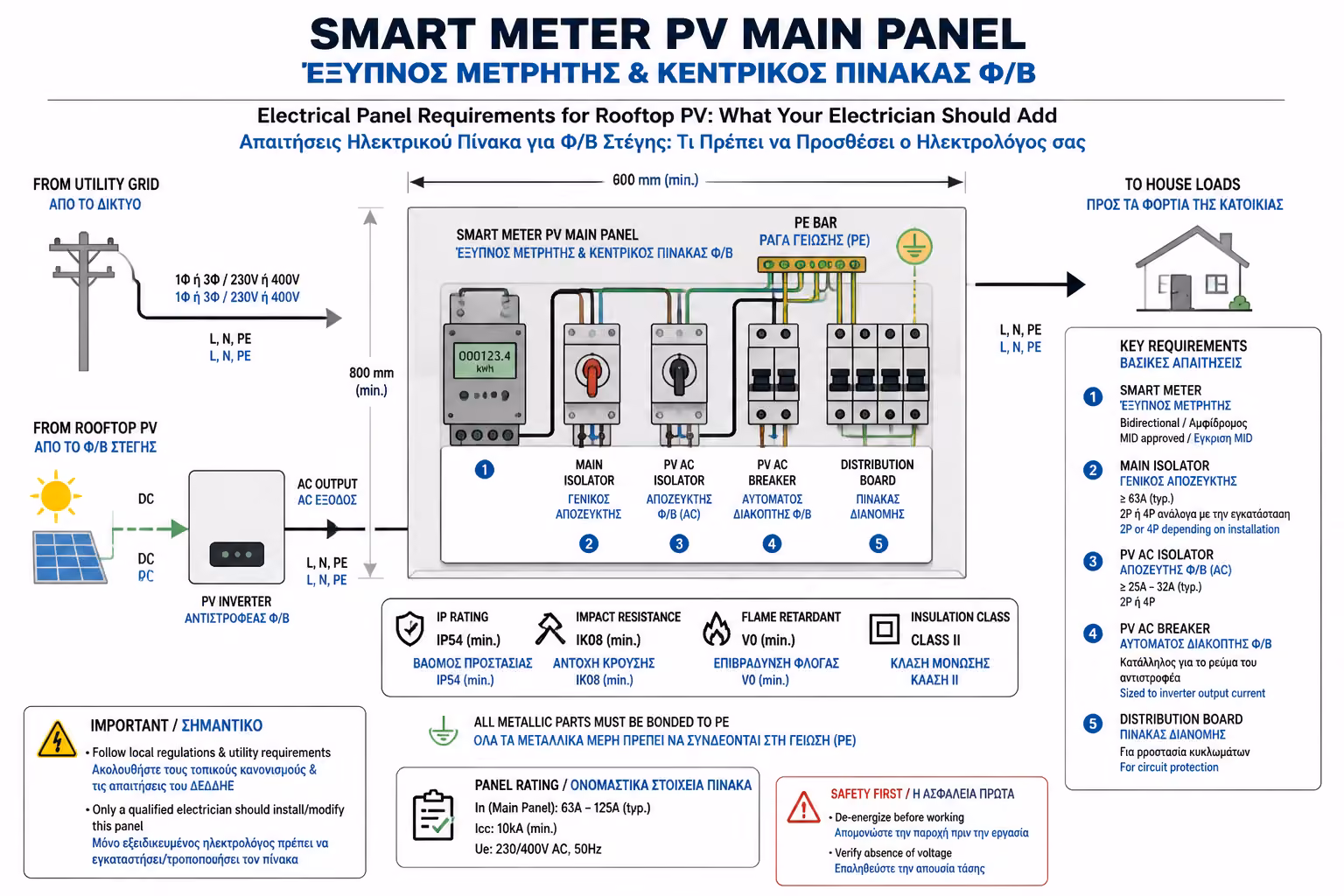

1. Ο Έξυπνος Μετρητής Ενέργειας (Smart Energy Meter)
Στο προηγούμενο άρθρο μιλήσαμε για το νέο σύστημα του Net Billing και τη σημασία του ταυτοχρονισμού. Για να ξέρει το σύστημα πόσο ρεύμα καταναλώνετε κάθε δευτερόλεπτο και πότε πρέπει να στείλει ρεύμα στην μπαταρία ή στο δίκτυο, χρειάζεται "μάτια".
Αυτά τα μάτια είναι ο Έξυπνος Μετρητής (Smart Meter).
Τι κάνει
Μετράει ασταμάτητα αν εκείνη τη στιγμή "τραβάτε" ρεύμα από τον δρόμο ή αν "περισσεύει" ρεύμα από τα πάνελ και το ρίχνετε στο δίκτυο. Επικοινωνεί καλωδιακά με τον Inverter του φωτοβολταϊκού για να του δίνει εντολές διαχείρισης. Χωρίς αυτό το εξάρτημα, ο Inverter είναι πρακτικά "τυφλός".

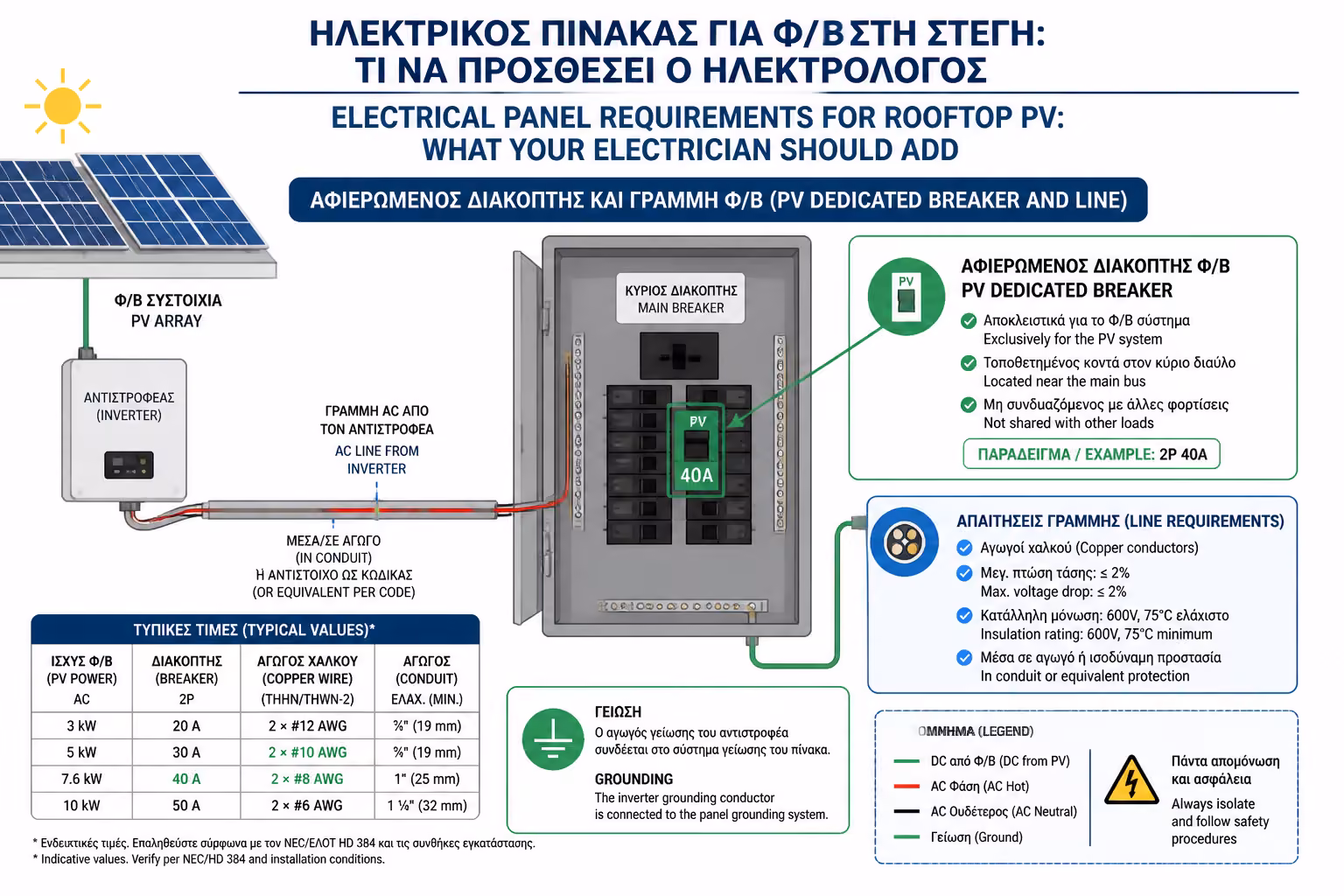

2. Ξεχωριστή Γραμμή και Μικροαυτόματος (Ασφάλεια)
Ο Inverter που φέρνει το ρεύμα από τη στέγη, πρέπει να έχει τη δική του, αποκλειστική "λεωφόρο" για να μπει στον πίνακα.
- Ο ηλεκτρολόγος θα περάσει ένα νέο, χοντρό καλώδιο (π.χ. 3x4mm² ή 3x6mm² για μονοφασικό) από τον Inverter μέχρι τον πίνακα.
- Μέσα στον πίνακα θα μπει μια Αποκλειστική Ασφάλεια (Μικροαυτόματος - MCB) μόνο για το φωτοβολταϊκό. Αν χρειαστεί να κάνετε συντήρηση ή αν υπάρξει βραχυκύκλωμα, αυτή η ασφάλεια θα "ρίξει" το φωτοβολταϊκό, απομονώνοντάς το από το υπόλοιπο σπίτι.

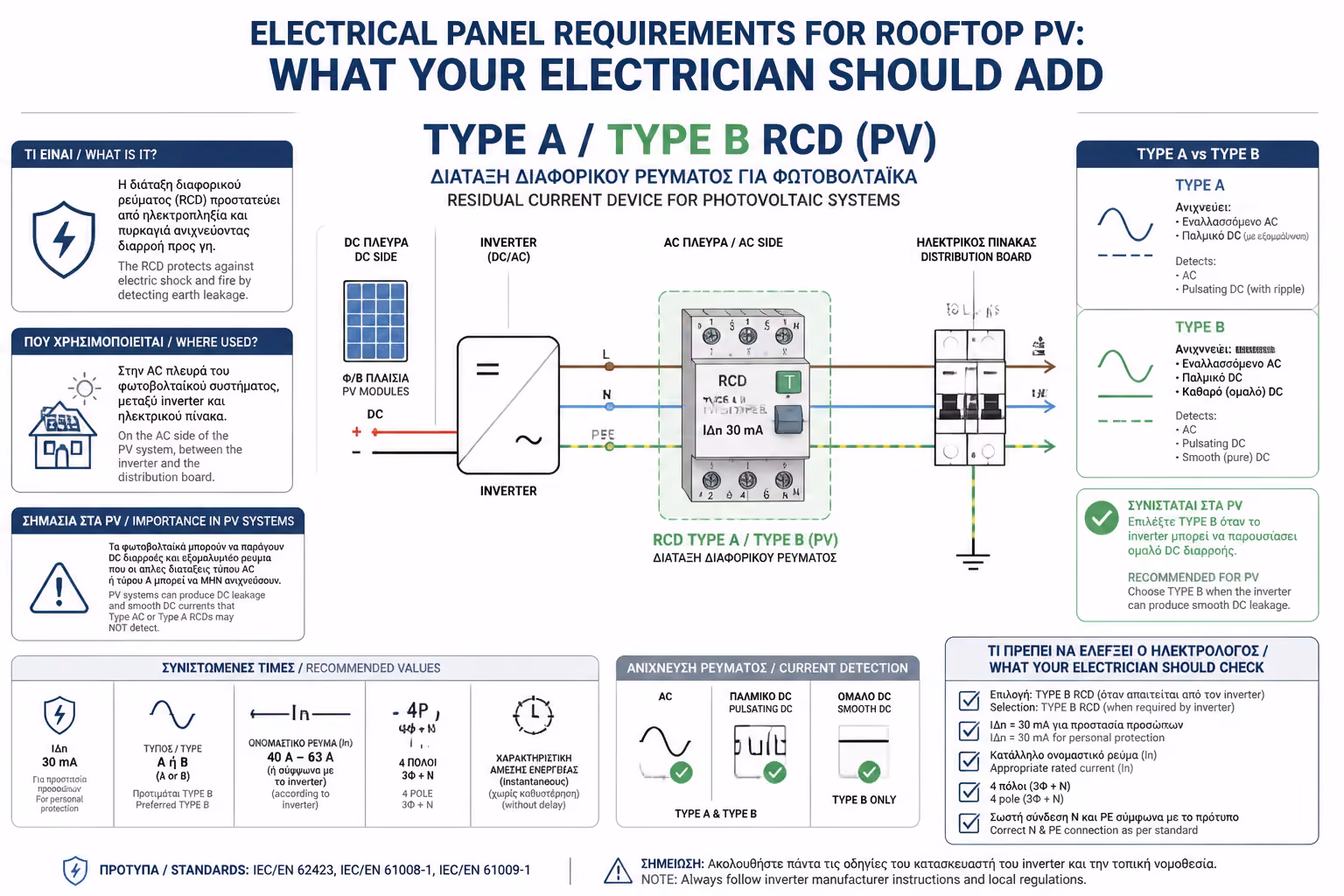

3. Το σωστό Ρελέ Διαρροής (Δεν αρκεί το παλιό σας!)
Εδώ γίνεται το πιο συχνό (και επικίνδυνο) τεχνικό λάθος σε φθηνές εγκαταστάσεις. Το κλασικό Ρελέ Διαρροής (Αντιηλεκτροπληξιακό) που έχετε στον πίνακά σας είναι συνήθως "Τύπου AC". Έχει σχεδιαστεί για να ανιχνεύει διαρροές εναλλασσόμενου ρεύματος.
Τα φωτοβολταϊκά, όμως, παράγουν συνεχές ρεύμα (DC). Σε περίπτωση βλάβης του Inverter, μπορεί να "ξεφύγει" συνεχές ρεύμα προς τον πίνακα. Αν συμβεί αυτό, το παλιό σας ρελέ θα "τυφλωθεί" (μπλοκάρει μαγνητικά) και δεν θα πέσει ποτέ για να σας σώσει από ηλεκτροπληξία!
Η Απαίτηση
Η γραμμή του φωτοβολταϊκού απαιτεί υποχρεωτικά δικό της, ανεξάρτητο Ρελέ Διαρροής, το οποίο πρέπει να είναι Τύπου A (Type A) ή σε πολλές περιπτώσεις, ανάλογα με τον Inverter, ακόμα και Τύπου B (Type B), τα οποία είναι ειδικά σχεδιασμένα για να ανιχνεύουν μικτές διαρροές AC και DC.
4. Απαγωγοί Υπερτάσεων (Αντικεραυνική Προστασία)
Τα φωτοβολταϊκά πάνελ βρίσκονται στο υψηλότερο σημείο του σπιτιού σας, εκτεθειμένα στα καιρικά φαινόμενα. Αυτό τα κάνει "μαγνήτη" για στατικό ηλεκτρισμό και επαγωγικές υπερτάσεις από κοντινούς κεραυνούς.
Για να μην ταξιδέψει μια υπέρταση από τη στέγη, μέσα από τα καλώδια, και "ψήσει" όλες τις ηλεκτρονικές συσκευές του σπιτιού σας, είναι υποχρεωτική η εγκατάσταση Απαγωγών Κρουστικών Υπερτάσεων (SPD - Surge Protection Devices).
Στην πλευρά AC (στον Πίνακα)
Μπαίνουν δίπλα στην ασφάλεια του Inverter για να προστατέψουν το δίκτυο του σπιτιού.
(Σημείωση
Αντίστοιχα SPD μπαίνουν και στην πλευρά DC, σε ένα ξεχωριστό μικρό πινακάκι δίπλα ακριβώς στον Inverter, πριν το ρεύμα μπει καν στο σπίτι).
5. Ειδική Σήμανση: Το Αυτοκόλλητο που Σώζει Ζωές
Αυτό δεν είναι ηλεκτρολογικό εξάρτημα, αλλά είναι ο πιο κρίσιμος κανόνας ασφαλείας. Όταν ο ηλεκτρολόγος ολοκληρώσει τη δουλειά, είναι υποχρεωμένος από τον νόμο να κολλήσει εξωτερικά στον πίνακα μια κίτρινη προειδοποιητική πινακίδα που να γράφει: "ΠΡΟΣΟΧΗ! Η ΕΓΚΑΤΑΣΤΑΣΗ ΤΡΟΦΟΔΟΤΕΙΤΑΙ ΑΠΟ ΔΥΟ ΠΗΓΕΣ"
Γιατί; Φανταστείτε σε 10 χρόνια να έρθει ένας νέος τεχνικός να σας αλλάξει μια λάμπα. Θα κατεβάσει τον Γενικό Διακόπτη (του ΔΕΔΔΗΕ) νομίζοντας ότι το σπίτι είναι νεκρό, αλλά το φωτοβολταϊκό (ειδικά αν έχει μπαταρίες) μπορεί να συνεχίζει να δίνει ρεύμα! Η σήμανση του υπενθυμίζει να κλείσει ΚΑΙ την ασφάλεια του Φ/Β.
Το Πρόβλημα Χώρου: "Χωράνε όλα αυτά στον πίνακά μου;"
Κάνοντας τα μαθηματικά, για τον έξυπνο μετρητή, την ασφάλεια, το ρελέ τύπου A και τα αντικεραυνικά, χρειαζόμαστε περίπου 8 έως 12 κενές "θέσεις" (στοιχεία) στον υπάρχοντα ηλεκτρικό σας πίνακα.
Τις περισσότερες φορές, οι παλιοί πίνακες είναι ήδη ασφυκτικά γεμάτοι. Η πιο συνηθισμένη και ασφαλής λύση είναι ο εγκαταστάτης να προσθέσει έναν μικρό εξωτερικό "Υποπίνακα" Φωτοβολταϊκού, ο οποίος βιδώνεται στον τοίχο ακριβώς δίπλα (ή κάτω) από τον κεντρικό σας πίνακα, κρατώντας την εγκατάσταση καθαρή, επαγγελματική και πλήρως προσβάσιμη.
Επόμενο Βήμα: Όλη αυτή η ενέργεια που μαζεύει ο πίνακας από τον ήλιο περνάει πρώτα από ένα συγκεκριμένο μηχάνημα. Δεν είναι υπερβολή να πούμε ότι το 90% της επιτυχίας του συστήματός σας κρίνεται από αυτό. Συνεχίστε στον οδηγό μας: Υβριδικοί Inverters (Αντιστροφείς): Τι είναι και γιατί αποτελούν την καρδιά κάθε σύγχρονου συστήματος.
