Προεγκατάσταση Φωτοβολταϊκών σε Νεόδμητο: Πώς να περάσετε σωστά τις σωληνώσεις από την ταράτσα στο υπόγειο

Αν βρίσκεστε στη φάση ανέγερσης μιας νέας κατοικίας ή κάνετε μια ριζική ανακαίνιση ("στα μπετά"), έχετε στα χέρια σας μια χρυσή ευκαιρία που δεν πρέπει να πάει χαμένη. Η προεγκατάσταση για φωτοβολταϊκά είναι ίσως η πιο "value for money" κίνηση που μπορείτε να κάνετε.

Το κόστος για να περάσει ο ηλεκτρολόγος μερικούς άδειους σωλήνες μέσα στους τοίχους την ώρα που χτίζεται το σπίτι, είναι κυριολεκτικά μηδαμινό. Αν, όμως, αποφασίσετε να βάλετε φωτοβολταϊκά σε ένα τελειωμένο σπίτι 5 χρόνια αργότερα, θα βρεθείτε μπροστά σε ένα δίλημμα: Ή θα πρέπει να σκάψετε φρεσκοβαμμένους τοίχους, ή θα γεμίσετε τις προσόψεις του σπιτιού σας με άσχημα, εξωτερικά πλαστικά κανάλια που θα κατεβαίνουν από την ταράτσα μέχρι το ισόγειο.

Ως μηχανικοί, ετοιμάσαμε έναν πρακτικό οδηγό για το τι ακριβώς πρέπει να ζητήσετε από τον ηλεκτρολόγο σας στο στάδιο της προεγκατάστασης, ώστε το σπίτι σας να είναι 100% "Solar Ready".

1. Το Πρόβλημα της Όδευσης (Η Διαδρομή)

Ένα φωτοβολταϊκό σύστημα απαιτεί τη σύνδεση τριών διαφορετικών "κόμβων" στο σπίτι σας:

  1. Τα Πάνελ (Βρίσκονται στην ταράτσα ή τη στέγη).
  2. Ο Inverter & η Μπαταρία (Βρίσκονται συνήθως σε υπόγειο, αποθήκη ή γκαράζ).
  3. Ο Κεντρικός Ηλεκτρικός Πίνακας (Βρίσκεται συνήθως στο ισόγειο ή στην είσοδο).

Η πρόκληση είναι να δημιουργήσουμε "λεωφόρους" (άδειους σωλήνες) που να ενώνουν αυτά τα τρία σημεία, επιτρέποντας στα καλώδια να περάσουν με άνεση.

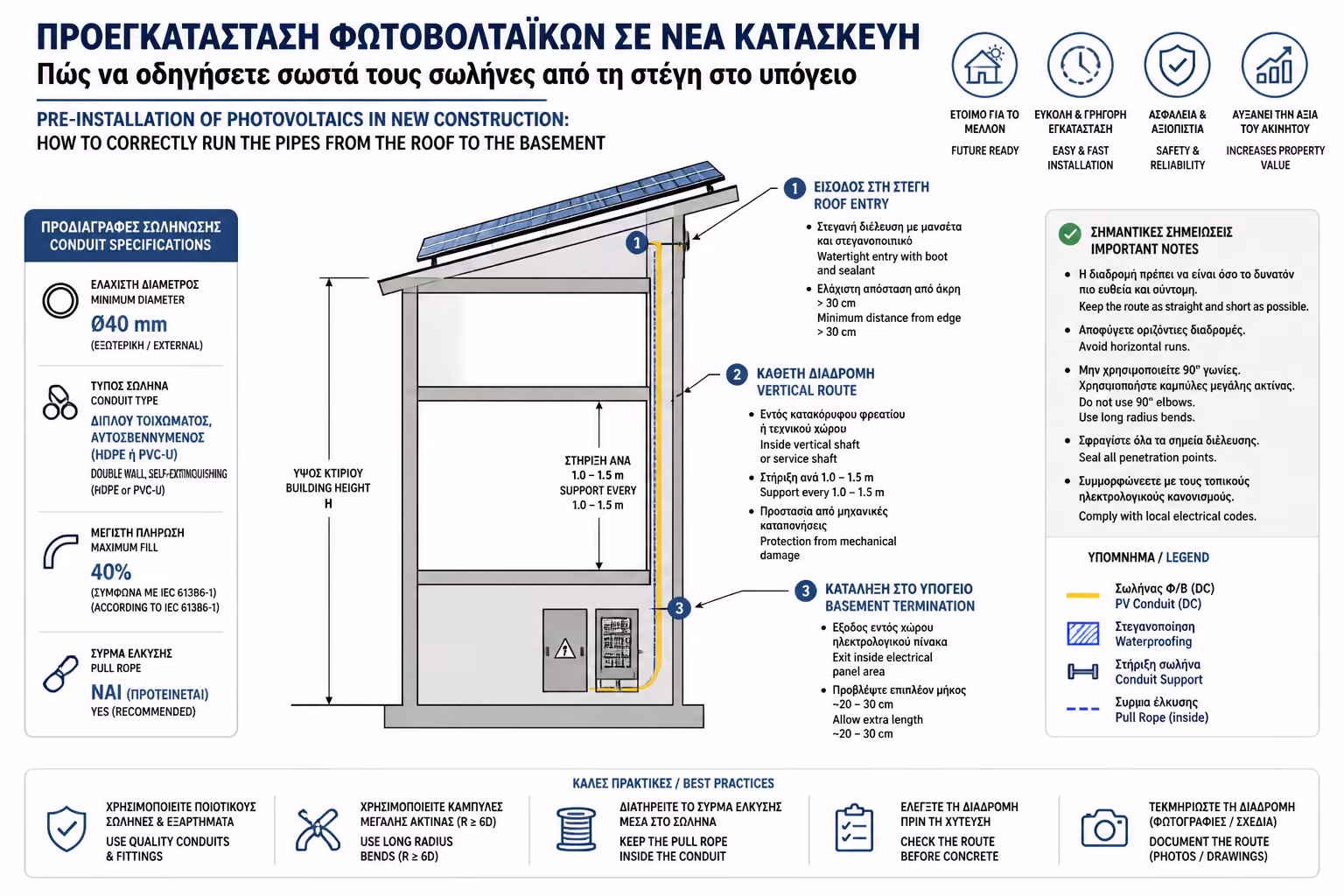

Εικονογράφηση για 1. Το Πρόβλημα της Όδευσης (Η Διαδρομή)

2. Ο Χρυσός Κανόνας των Σωλήνων (Όχι "καλαμάκια")

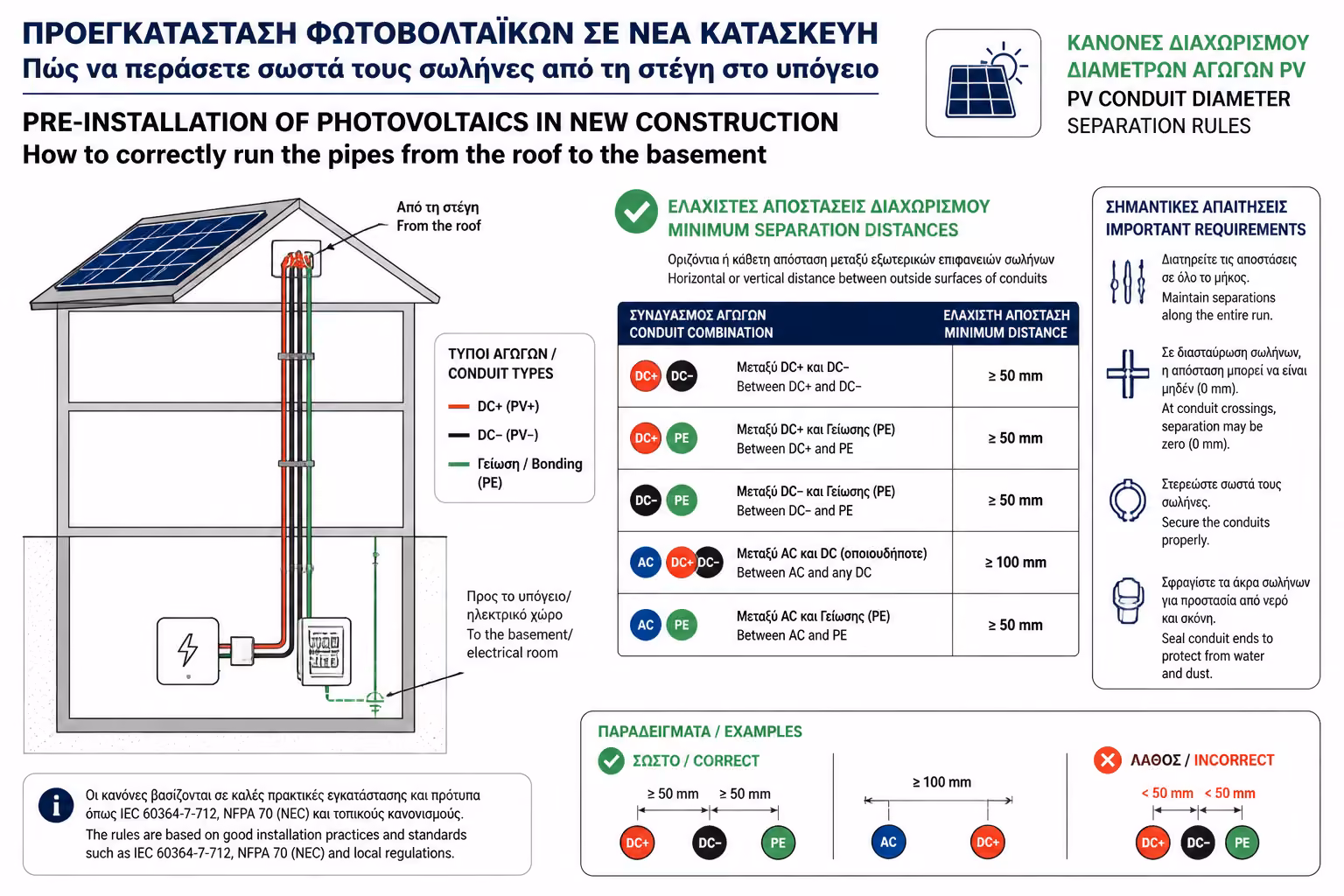

Εικονογράφηση για 2. Ο Χρυσός Κανόνας των Σωλήνων (Όχι "καλαμάκια")

Το μεγαλύτερο λάθος των εργολάβων είναι ότι αφήνουν έναν απλό, λεπτό σωλήνα ηλεκτρολόγου (π.χ. Φ16 ή Φ20) νομίζοντας ότι αρκεί. Τα καλώδια των φωτοβολταϊκών (DC καλώδια, καλώδια επικοινωνίας, χοντρή γείωση) είναι πολλά και άκαμπτα.

  • Το Σωστό Μέγεθος: Ζητήστε από τον ηλεκτρολόγο να περάσει δύο (2) ξεχωριστούς, ευθύγραμμους σωλήνες διαμέτρου τουλάχιστον Φ40 ή Φ50 (τύπου Heliflex ή χοντρό σπιράλ βαρέως τύπου) από την ταράτσα μέχρι τον χώρο του Inverter.
  • Γιατί δύο; Ο ένας σωλήνας θα φιλοξενήσει τα καλώδια ισχύος (που φέρνουν το ρεύμα) και ο δεύτερος το καλώδιο γείωσης και το καλώδιο δεδομένων/ίντερνετ. Αν τα βάλετε όλα σε έναν σωλήνα, το ρεύμα μπορεί να δημιουργήσει παράσιτα στην επικοινωνία του Inverter με το ίντερνετ.
  • Ο Κανόνας της Ευθείας: Οι σωλήνες αυτοί πρέπει να κατεβαίνουν όσο το δυνατόν πιο κατακόρυφα. Αποφύγετε τις κλειστές γωνίες 90 μοιρών. Αν υπάρχουν γωνίες, όταν έρθει η ώρα να περάσει η "ατσαλίνα" με τα χοντρά καλώδια, θα κολλήσει.

3. Η Επιλογή του Χώρου για τον Inverter & τη Μπαταρία

Ο Inverter δεν είναι ένα διακοσμητικό στοιχείο που μπαίνει στο σαλόνι. Είναι μια μηχανή ισχύος που έχει συγκεκριμένες απαιτήσεις:

  1. Βάρος: Οι μπαταρίες λιθίου είναι εξαιρετικά βαριές (μια μπαταρία 10kWh μπορεί να ζυγίζει πάνω από 100 κιλά). Ο τοίχος που θα επιλέξετε πρέπει να είναι φέρων οργανισμός (μπετόν) ή χτισμένος με γερά τούβλα. Απαγορεύεται η ανάρτηση μεγάλων συστημάτων σε απλή γυψοσανίδα.
  2. Θερμοκρασία & Αερισμός: Οι Inverters ζεσταίνονται και η ζέστη είναι ο χειρότερος εχθρός των μπαταριών. Επιλέξτε έναν δροσερό, αεριζόμενο χώρο (π.χ. υπόγειο, βορεινό γκαράζ). Μην τους τοποθετείτε σε στενά, κλειστά ντουλάπια κάτω από σκάλες χωρίς εξαερισμό.
  3. Θόρυβος: Οι Υβριδικοί Inverters έχουν ανεμιστήρες (fans) και εσωτερικά ρελέ που κάνουν ένα χαρακτηριστικό "κλικ". Μην τους εγκαθιστάτε σε τοίχους που εφάπτονται με υπνοδωμάτια.

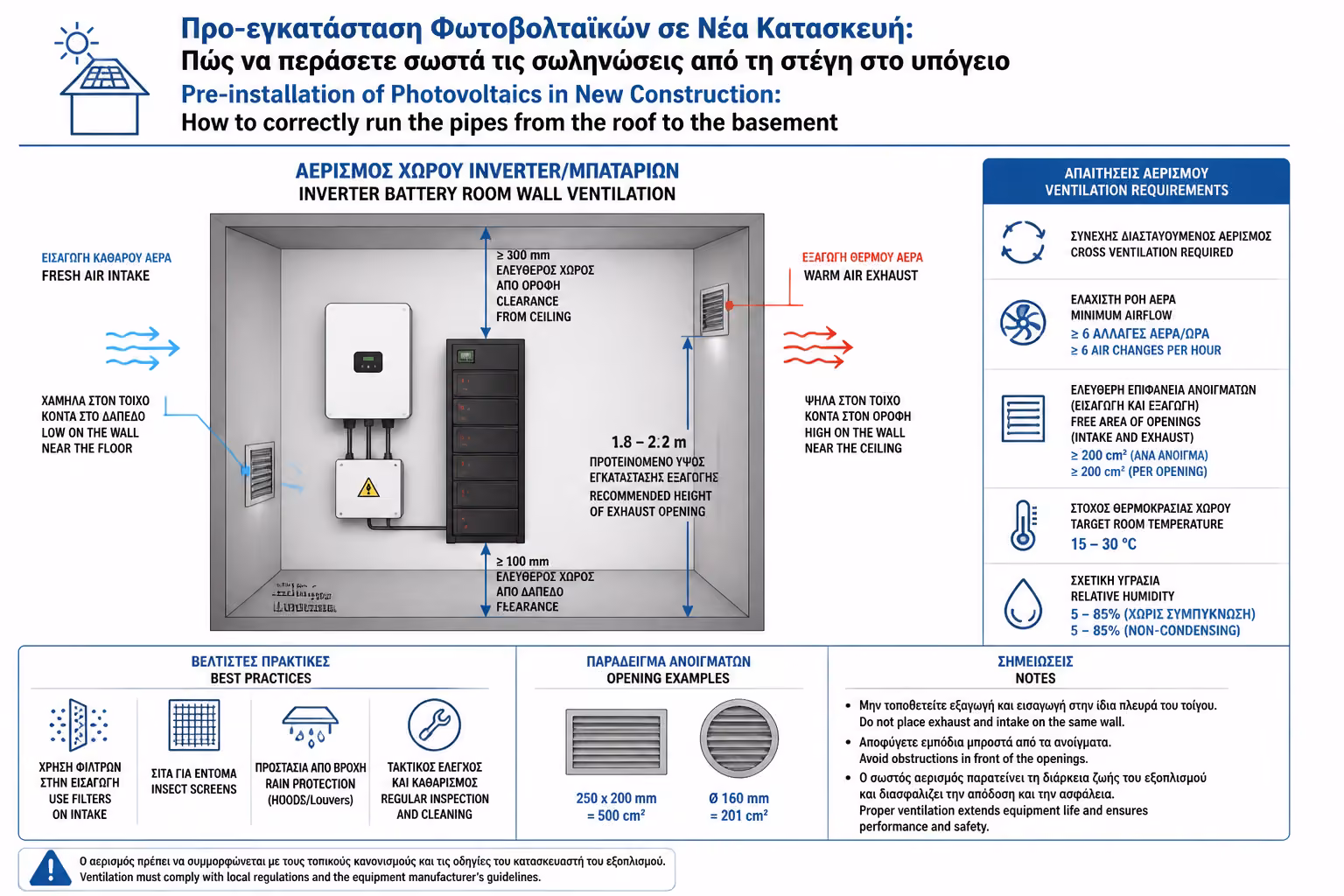

Εικονογράφηση για 3. Η Επιλογή του Χώρου για τον Inverter & τη Μπαταρία

4. Η Σύνδεση με τον Κεντρικό Πίνακα

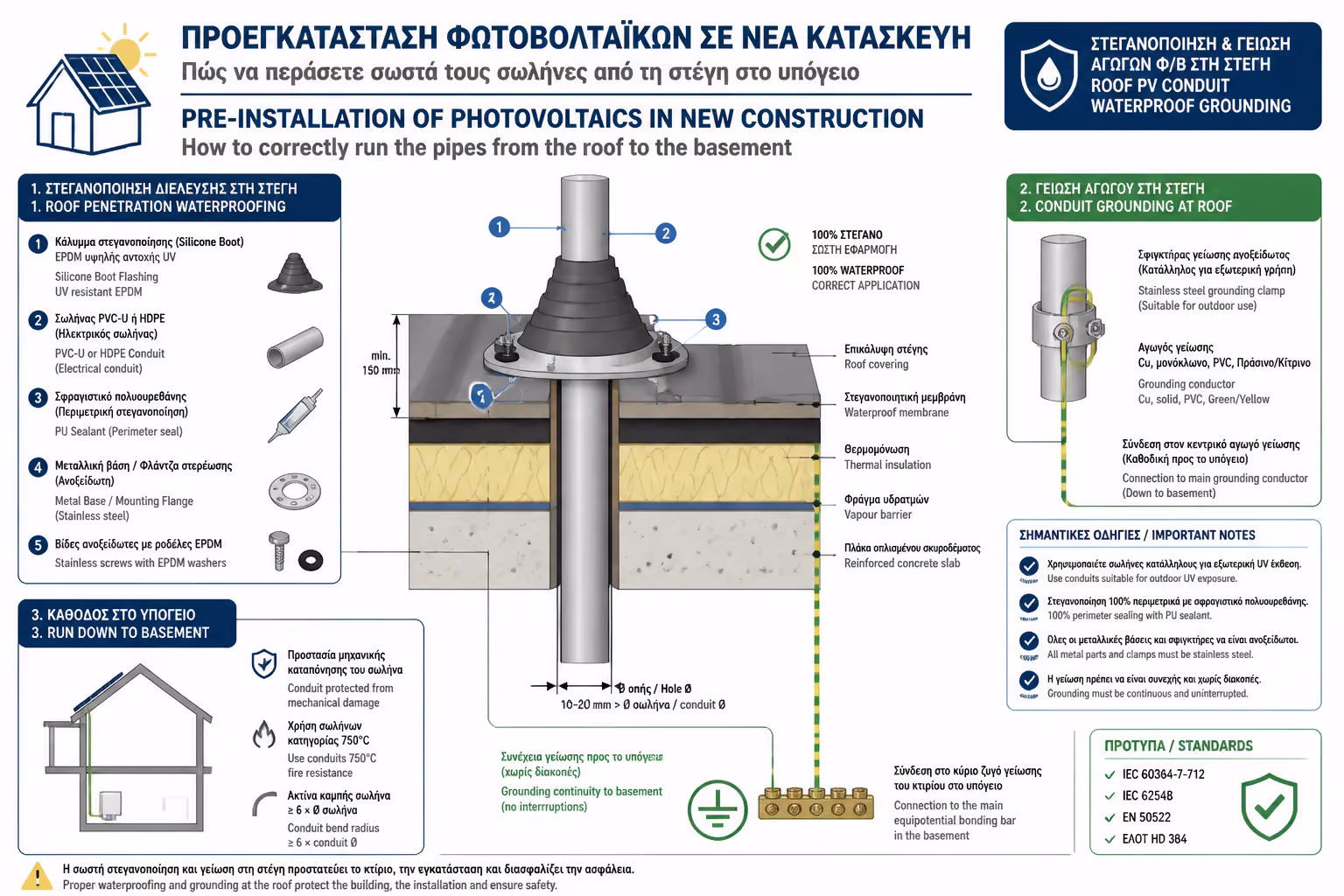

Εικονογράφηση για 4. Η Σύνδεση με τον Κεντρικό Πίνακα

Αφού ορίσετε πού θα μπει ο Inverter στο υπόγειο, πρέπει να φροντίσετε τη σύνδεσή του με τον κεντρικό ηλεκτρικό πίνακα του σπιτιού.

Ο Σωλήνας Παροχής (AC)

Περάστε έναν σωλήνα (τουλάχιστον Φ32) που να ενώνει τον χώρο του Inverter με τον κεντρικό πίνακα. Από εκεί θα περάσει το χοντρό καλώδιο παροχής (π.χ. 3x6mm² ή 5x6mm² για τριφασικό).

Ο Σωλήνας Δεδομένων

Χρειάζεστε οπωσδήποτε κι έναν δεύτερο, λεπτότερο σωλήνα για το Καλώδιο Επικοινωνίας (UTP/CAT6). Αυτό το καλώδιο θα ενώσει τον Inverter με τον "Έξυπνο Μετρητή" που αναφέραμε στο προηγούμενο κεφάλαιο, ο οποίος θα τοποθετηθεί μέσα στον κεντρικό πίνακα.

5. Προετοιμασία Ταράτσας / Στέγης

Τέλος, εκεί που καταλήγουν οι σωλήνες στην ταράτσα, φροντίστε:

  • Οι σωλήνες να "βγαίνουν" σε ένα στεγανό φρεάτιο ή να έχουν ένα γυριστό "λαιμό" (σαν μπαστούνι) προς τα κάτω, ώστε να μην μπαίνουν τα νερά της βροχής μέσα στο σπίτι.
  • Να υπάρχει πρόβλεψη για την κεντρική γείωση. Η βάση των φωτοβολταϊκών (το αλουμινένιο πλαίσιο) πρέπει να ενωθεί με τη θεμελιακή γείωση του σπιτιού σας για απόλυτη αντικεραυνική προστασία.

Συνοψίζοντας

Η προεγκατάσταση για φωτοβολταϊκά σε ένα νεόδμητο σπίτι είναι κυρίως θέμα σωστού σχεδιασμού σωληνώσεων και πρόβλεψης χώρου. Ζητήστε από τον μηχανικό και τον ηλεκτρολόγο σας να συνεργαστούν ώστε να σας αφήσουν "άδειους δρόμους" μεγάλης διαμέτρου. Η κίνηση αυτή θα σας κοστίσει λιγότερο από 100€ σε πλαστικούς σωλήνες σήμερα, αλλά θα σας γλιτώσει χιλιάδες ευρώ από σκαψίματα και αντιαισθητικές παρεμβάσεις αύριο.

Επόμενο Βήμα: Όλα αυτά είναι εξαιρετικά αν έχετε δική σας ταράτσα ή στέγη. Τι γίνεται όμως αν μένετε σε διαμέρισμα πολυκατοικίας; Υπάρχει ελπίδα για εσάς; Απαντάμε στο πιο "καυτό" ερώτημα της εποχής: Φωτοβολταϊκά Μπαλκονιού (Plug & Play): Είναι νόμιμα; Πώς συνδέονται στην πρίζα και τι πρέπει να προσέξετε.
