Πώς μικραίνει ο συντελεστής όσο μεγαλώνει το κτίριο:
Ο νόμος των πιθανοτήτων λέει ότι όσο περισσότεροι είναι οι χρήστες, τόσο μικρότερη είναι η πιθανότητα να κάνουν όλοι το ίδιο πράγμα ταυτόχρονα.
Ο Συντελεστής Ταυτοχρονισμού (Ετεροχρονισμός): Το μυστικό των μηχανικών για να μην βάζουν τεράστια καλώδια χωρίς λόγο
Ας κάνουμε ένα νοητικό πείραμα: Φανταστείτε μια τυπική πολυκατοικία με 20 διαμερίσματα. Όπως υπολογίσαμε σε προηγούμενο κεφάλαιο, το κάθε διαμέρισμα έχει ηλεκτρικές συσκευές (φούρνους, κλιματιστικά, θερμοσίφωνες) συνολικής ισχύος περίπου 15.000 Watts (15 kW).
Αν κάνουμε τα απλά μαθηματικά του Δημοτικού, η πολυκατοικία συνολικά έχει εγκατεστημένες συσκευές ισχύος: 20 διαμερίσματα x 15 kW = 300 kW. Για να μεταφέρουμε 300 kW ρεύματος από τον υποσταθμό του ΔΕΔΔΗΕ μέχρι το ρολόι της πολυκατοικίας, θα χρειαζόμασταν ένα χάλκινο καλώδιο με το πάχος... κορμού δέντρου! Κάτι τέτοιο θα ήταν τεχνικά αδύνατο να περάσει μέσα από τους δρόμους και οικονομικά απλησίαστο (θα κόστιζε μια περιουσία σε καθαρό χαλκό).
Κι όμως, αν κοιτάξετε το καλώδιο που δίνει ρεύμα στην πολυκατοικία σας, έχει το πάχος ενός ανθρώπινου καρπού. Πώς είναι δυνατόν; Έκαναν "εκπτώσεις" στην ασφάλεια οι εργολάβοι;
Καθόλου. Η απάντηση κρύβεται στην πιο όμορφη εφαρμογή της στατιστικής στην επιστήμη της μηχανικής: Τον Συντελεστή Ταυτοχρονισμού (ή Συντελεστή Ετεροχρονισμού, όπως συχνά αναφέρεται στην ελληνική πιάτσα).

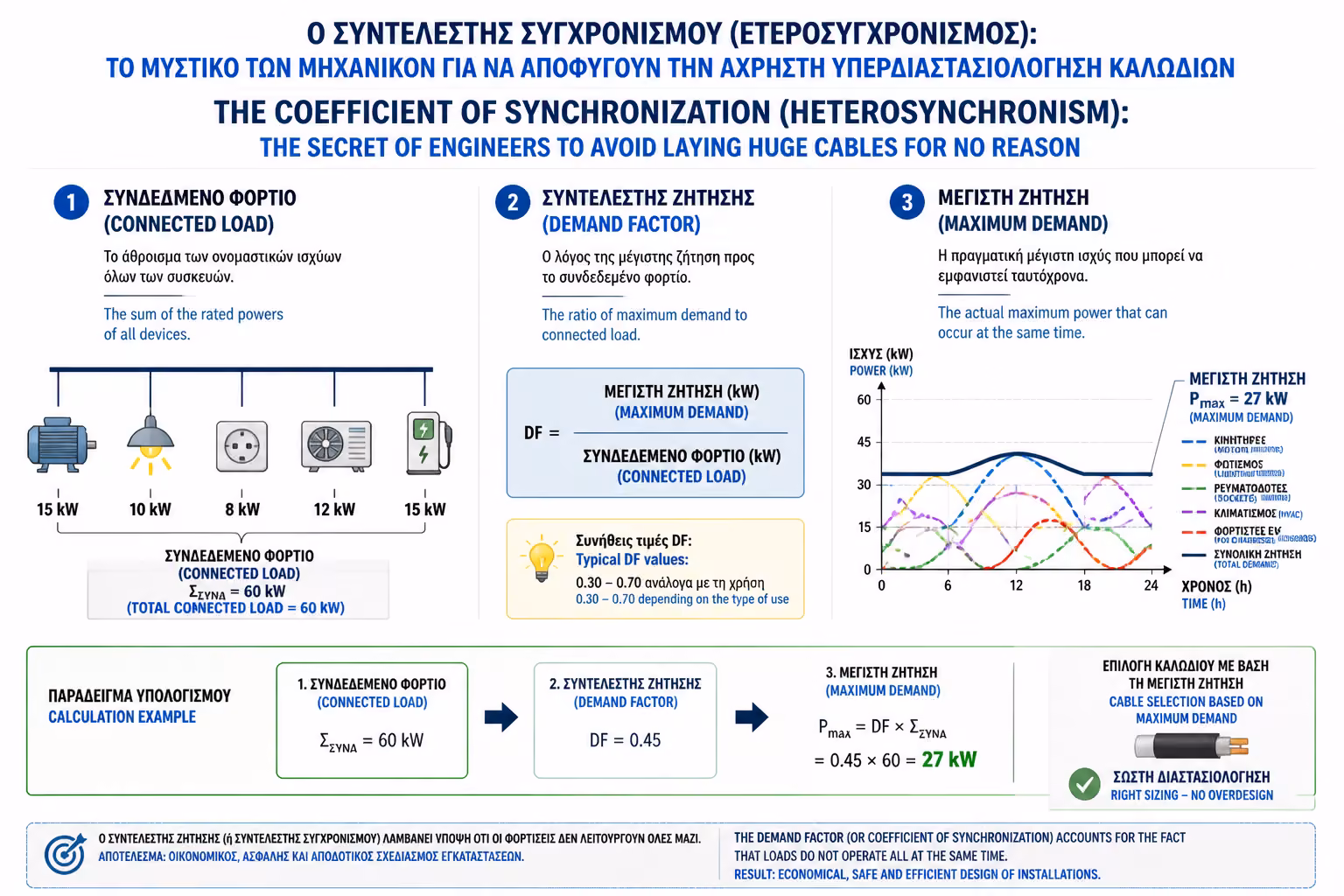

1. Η Λογική: Η Στατιστική της Καθημερινότητας
Η ηλεκτρολογία βασίζεται σε μια αδιαμφισβήτητη αλήθεια της ανθρώπινης συμπεριφοράς: Είναι στατιστικά αδύνατον να λειτουργήσουν όλες οι συσκευές, όλων των ανθρώπων, στο 100% της ισχύος τους, την ίδια ακριβώς στιγμή.
- Ο ένοικος του 1ου ορόφου μπορεί να κάνει μπάνιο (ανάβει θερμοσίφωνα).
- Η ένοικος του 2ου ορόφου λείπει στη δουλειά (καίει μόνο το ψυγείο).
- Η οικογένεια στον 3ο όροφο μαγειρεύει (ανάβει τον φούρνο).
Ακόμα και μέσα στο ίδιο διαμέρισμα, ο φούρνος δεν τραβάει 2.500W συνεχόμενα. Μόλις πιάσει τους 200°C, ο θερμοστάτης κλείνει την αντίσταση και "ξεκουράζει" το δίκτυο για λίγα λεπτά.

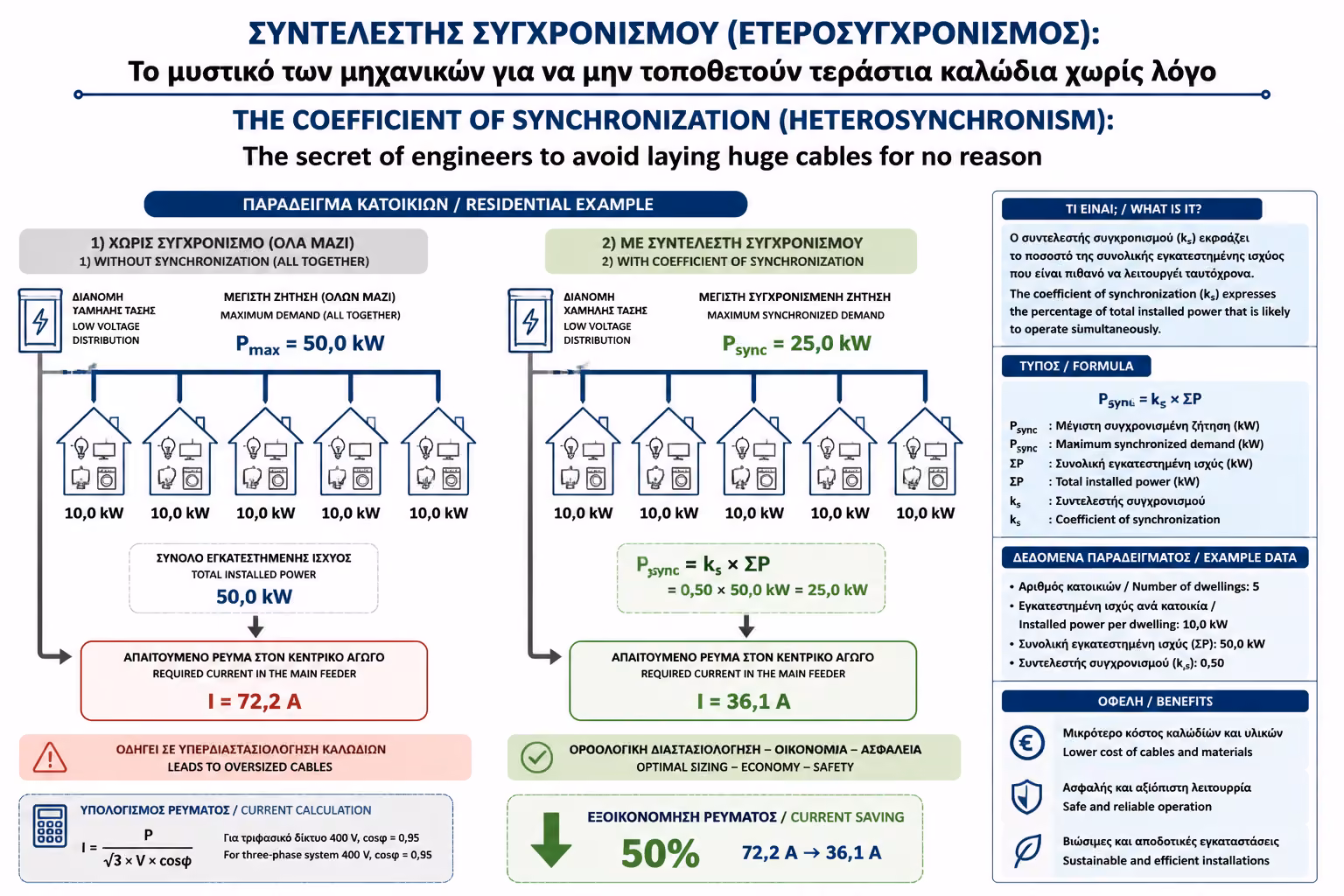

2. Τι είναι ο Συντελεστής Ταυτοχρονισμού (Coincidence Factor);
Είναι ένας αριθμός (πολλαπλασιαστής) από το 0 έως το 1, ο οποίος εκφράζει την πιθανότητα να λειτουργούν ταυτόχρονα τα φορτία μιας εγκατάστασης.
Οι μηχανικοί παίρνουν τη συνολική (θεωρητική) ισχύ όλων των συσκευών και την πολλαπλασιάζουν με αυτόν τον συντελεστή για να βρουν την Πραγματική Μέγιστη Ζήτηση (Maximum Demand). Βάσει αυτής της πραγματικής ζήτησης, επιλέγουν το πάχος των καλωδίων.
Για 1 Διαμέρισμα
Ο συντελεστής είναι συνήθως 0.5 έως 0.6 (Υπολογίζουμε ότι ταυτόχρονα δουλεύει το 50-60% των συσκευών).
Για Πολυκατοικία 5 Διαμερισμάτων
Ο συνολικός συντελεστής πέφτει στο 0.4.
Για Πολυκατοικία 20 Διαμερισμάτων
Ο συντελεστής μπορεί να πέσει στο 0.25 ή 0.3. (Από τα 300 kW που βγάλαμε θεωρητικά στην αρχή, ο ΔΕΔΔΗΕ υπολογίζει ότι στην πιο ακραία περίπτωση θα ζητηθούν ταυτόχρονα μόνο 75 kW έως 90 kW. Βάσει αυτού διαστασιολογεί τα καλώδια της γειτονιάς!).

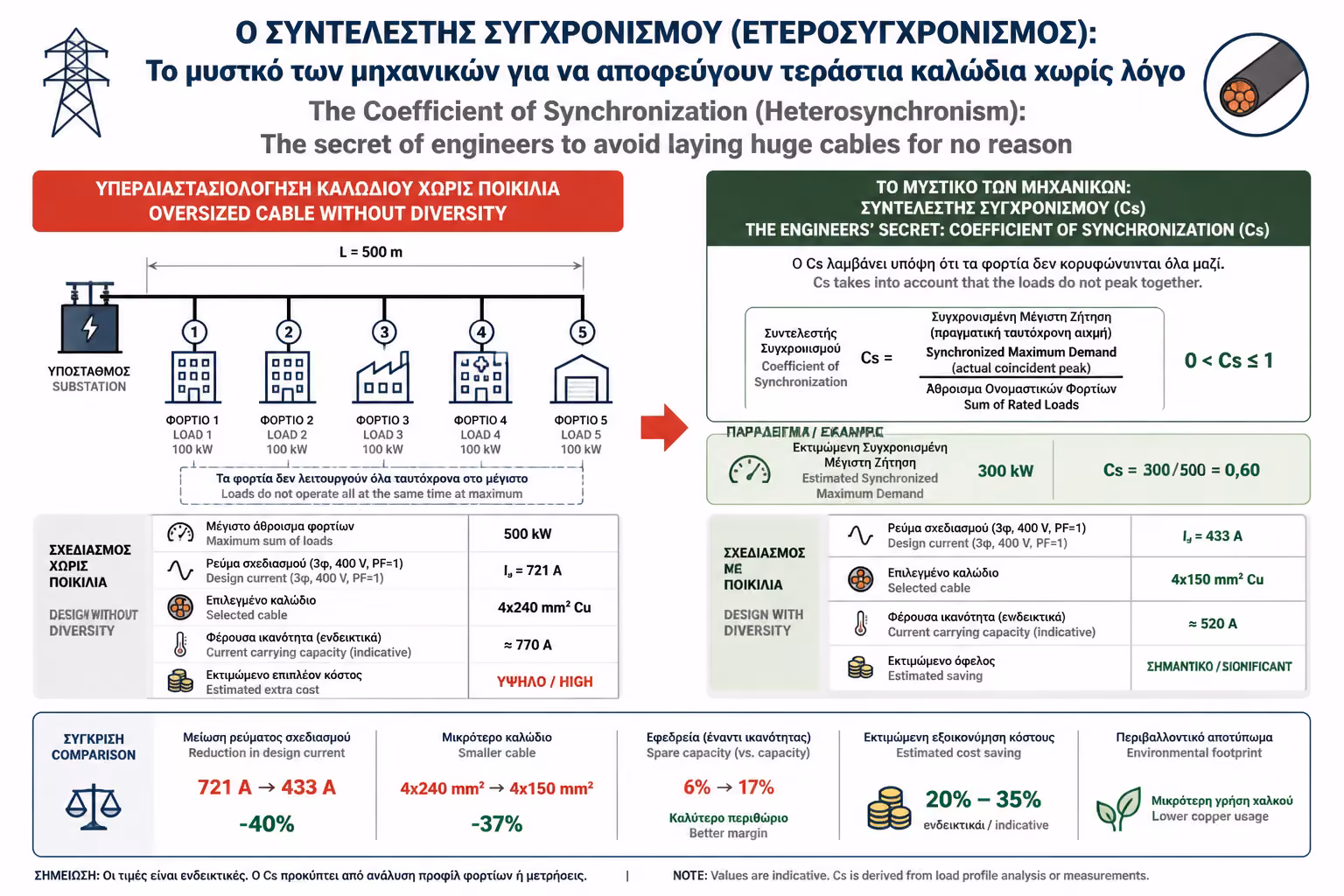

3. Η εφαρμογή του στην Πράξη (Στα επιμέρους κυκλώματα)
Οι μηχανικοί εφαρμόζουν αυτόν τον κανόνα ακόμα και μέσα στον δικό σας ηλεκτρικό πίνακα, ανάλογα με το είδος του κυκλώματος:
Κύκλωμα Φωτισμού
Αν έχετε 10 λάμπες των 10W στο σαλόνι, ο συντελεστής είναι σχεδόν 1.0 (100%). Συνήθως όταν πατάτε τον διακόπτη, ανάβουν όλες μαζί.
Κύκλωμα Πριζών (Σούκο)
Έχετε 5 πρίζες στον τοίχο της κρεβατοκάμαρας. Θεωρητικά η κάθε μία αντέχει 3.600W. Θα βάλει ο ηλεκτρολόγος καλώδιο για 5 x 3.600 = 18.000W; Όχι! Ο συντελεστής στις πρίζες είναι εξαιρετικά χαμηλός (π.χ. 0.1 έως 0.2). Ξέρουμε ότι συνήθως στη μία πρίζα θα είναι το πορτατίφ, στην άλλη ο φορτιστής του κινητού και οι υπόλοιπες τρεις θα είναι άδειες.

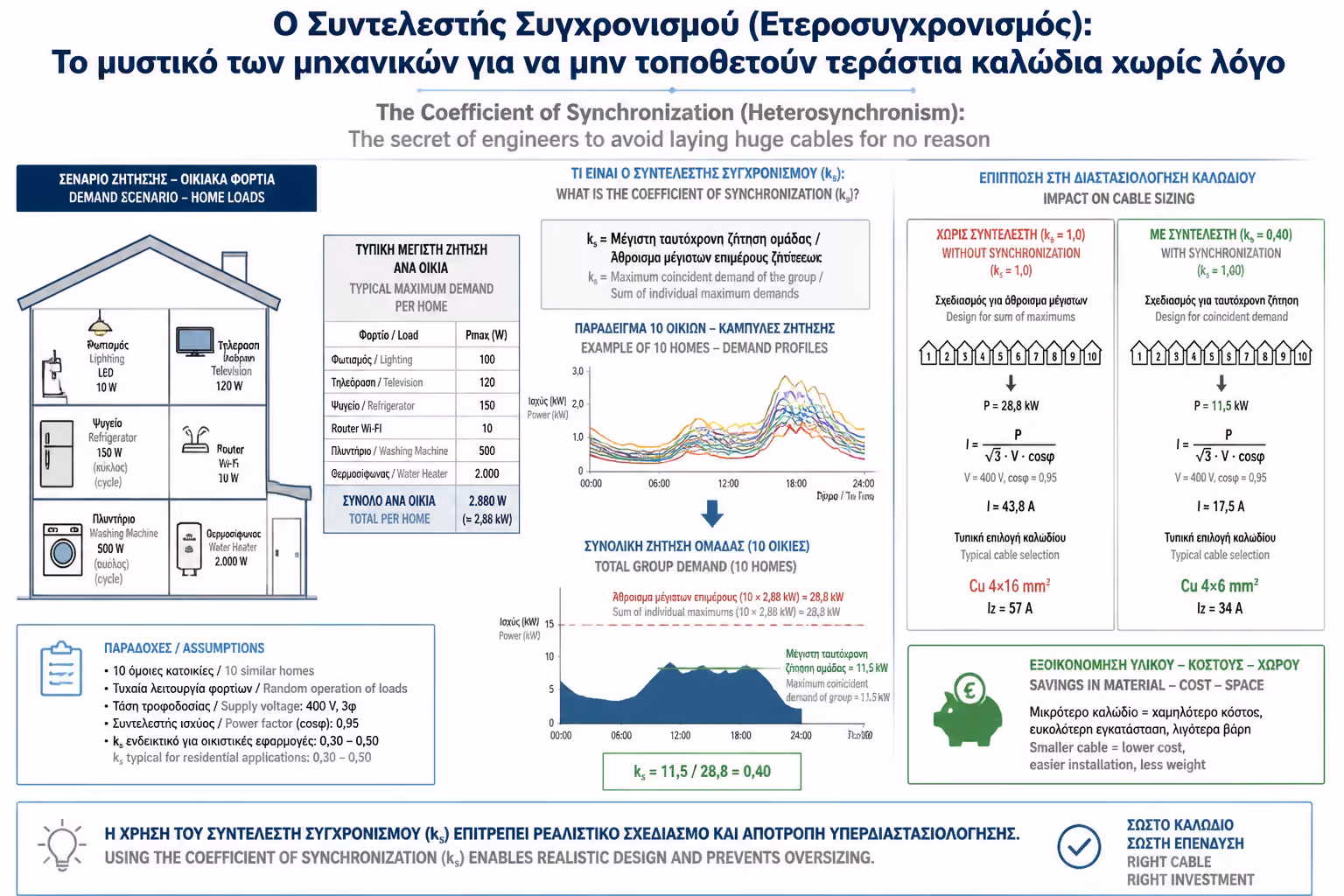

4. Οι Απόλυτες Εξαιρέσεις (Όταν ο Συντελεστής είναι 1.0)
Η έννοια του ταυτοχρονισμού "σώζει" την τσέπη μας, αλλά υπάρχουν περιπτώσεις όπου η εφαρμογή της απαγορεύεται αυστηρά από τη νομοθεσία, διότι τα φορτία είναι "συνεχή". Σε αυτές τις περιπτώσεις, η καλωδίωση πρέπει να αντέχει το 100% του φορτίου για άπειρο χρόνο (Συντελεστής = 1).
Τέτοιες περιπτώσεις είναι:
- Φορτιστές Ηλεκτρικών Αυτοκινήτων (EV): Όπως αναφέραμε και παλαιότερα, ένα αυτοκίνητο θα "ρουφάει" 11 kW ασταμάτητα, στο μέγιστο, για 8 ώρες. Δεν υπάρχει "ξεκούραση". Αν σε μια πολυκατοικία βάλουν όλοι φορτιστές, ο συντελεστής ταυτοχρονισμού καταρρέει και το δίκτυο της πολυκατοικίας κινδυνεύει με "blackout" (αυτό είναι το τεράστιο στοίχημα του μέλλοντος για τον ΔΕΔΔΗΕ).
- Data Centers (Server Rooms): Οι υπολογιστές υποδομών λειτουργούν 24/7 σε σταθερά, τεράστια φορτία.
- Αντλίες & Μοτέρ Βιομηχανίας: Ταινιόδρομοι και αντλίες νερού που δουλεύουν σε βάρδιες.
Συνοψίζοντας
Την επόμενη φορά που θα κοιτάξετε τον ηλεκτρικό σας πίνακα ή το κεντρικό καλώδιο της πολυκατοικίας σας και θα αναρωτηθείτε "Αυτό το μικρό πραγματάκι αντέχει όλο το σπίτι;", θυμηθείτε τον Συντελεστή Ταυτοχρονισμού. Δεν είναι "τσιγκουνιά" του ηλεκτρολόγου, αλλά η εντυπωσιακή εφαρμογή των μαθηματικών πιθανοτήτων, η οποία κάνει τον εξηλεκτρισμό του σύγχρονου κόσμου οικονομικά και πρακτικά βιώσιμο.
Επόμενο Βήμα: Είδαμε ότι οι Φορτιστές Ηλεκτρικών Αυτοκινήτων "καταστρέφουν" τη στατιστική του ταυτοχρονισμού, απειλώντας τα καλώδια. Πώς λύνει αυτό το πρόβλημα η σύγχρονη τεχνολογία χωρίς να ξηλώσουμε τους τοίχους; Συνεχίστε στον οδηγό μας: Δυναμική Διαχείριση Φορτίου (Dynamic Load Management): Πώς ο φορτιστής του αυτοκινήτου "μιλάει" με το σπίτι για να μην ρίξει την ασφάλεια, για να γνωρίσετε τον έξυπνο "τροχονόμο" του ρεύματος.
