Αφού είδαμε πώς διαχειρίζονται τα τεράστια φορτία τα εργοστάσια, ήρθε η ώρα να επιστρέψουμε στην καθημερινότητα της κατοικίας μας.
Όλες οι ηλεκτρικές συσκευές δεν δημιουργήθηκαν ίσες. Ο φορτιστής του κινητού σας (20 Watts) και ο ηλεκτρικός θερμοσίφωνας (4.000 Watts) μπορεί να παίρνουν ρεύμα από τον ίδιο πίνακα, αλλά η συμπεριφορά τους στο δίκτυο είναι η μέρα με τη νύχτα.
Όταν σχεδιάζουμε (ή ανακαινίζουμε) την ηλεκτρολογική εγκατάσταση ενός σπιτιού, οι μηχανικοί και οι ηλεκτρολόγοι αντιμετωπίζουν τα "βαρέα βάρη" του σπιτιού με ειδικό τρόπο. Δεν τα βάζουν να μοιράζονται το ίδιο καλώδιο με τις υπόλοιπες πρίζες, αλλά τους φτιάχνουν μια Αποκλειστική Γραμμή (VIP λωρίδα).
Πάμε να δούμε τι σημαίνει αυτό πρακτικά, ποιες είναι οι 5 πιο ενεργοβόρες συσκευές που απαιτούν αυτόν τον σεβασμό, και τι κινδύνους κρύβει η λάθος σύνδεσή τους.
Μια τυπική ασφάλεια των 16 Amperes (για τις πρίζες του σαλονιού) ελέγχει ένα καλώδιο που τρέχει μέσα στον τοίχο, πάει στην πρώτη πρίζα, μετά συνεχίζει στη δεύτερη, την τρίτη κ.ο.κ. Όλες αυτές οι πρίζες μοιράζονται τα διαθέσιμα 3.600 Watts της ασφάλειας.

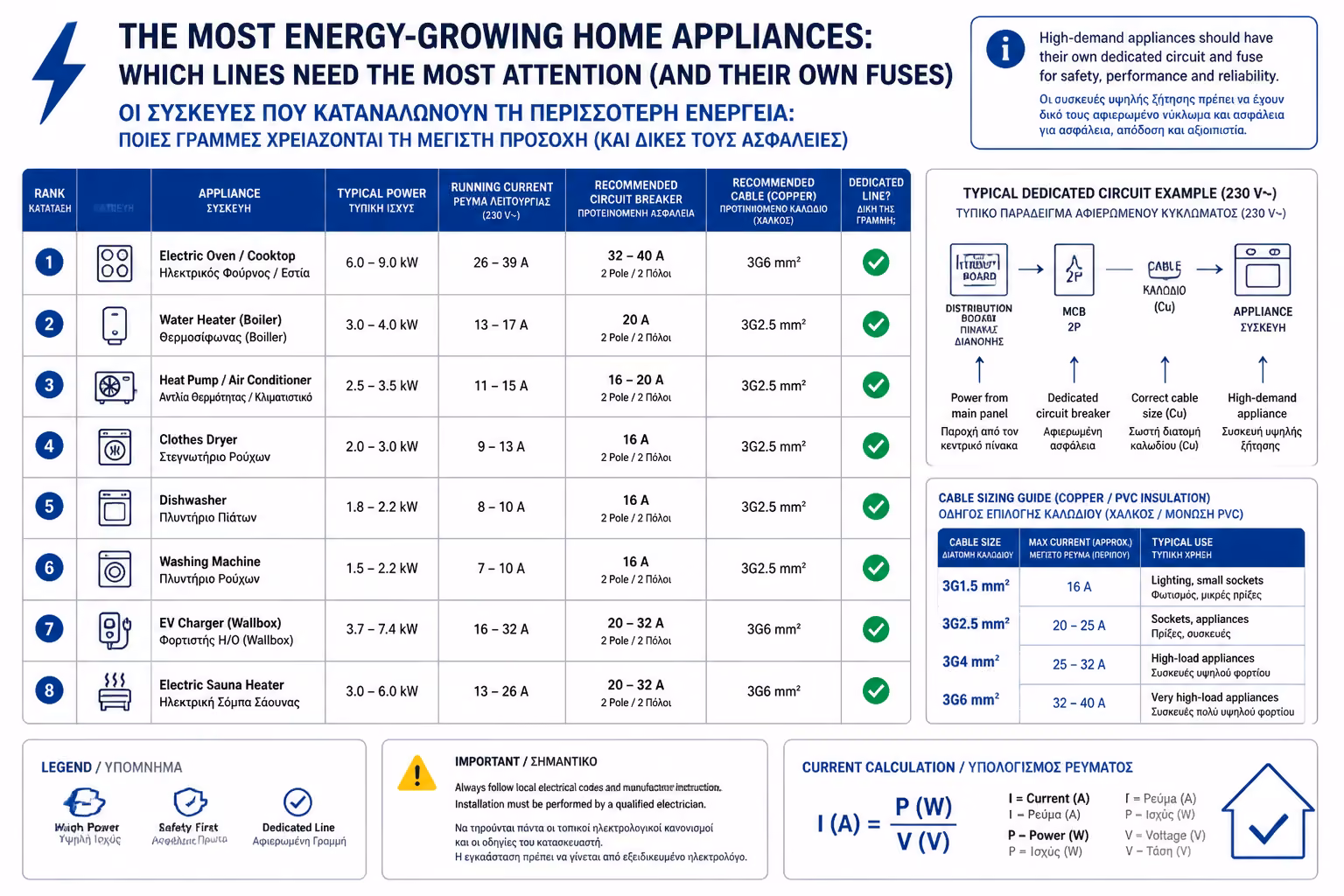

Η Αποκλειστική Γραμμή σημαίνει ότι ξεκινάει ένα καλώδιο από τον ηλεκτρικό πίνακα και καταλήγει σε ΜΙΑ ΚΑΙ ΜΟΝΟ ΜΙΑ πρίζα (ή απευθείας στη συσκευή). Έχει τη δική της, αποκλειστική ασφάλεια. Ο λόγος; Αν βάλετε μια "θηριώδη" συσκευή να μοιραστεί το ρεύμα με άλλες, η ασφάλεια θα πέφτει συνέχεια ή, ακόμα χειρότερα, το καλώδιο θα λιώσει από την υπερφόρτωση.
Αν κάνετε ανακαίνιση, βεβαιωθείτε ότι ο ηλεκτρολόγος έχει προβλέψει ξεχωριστή ασφάλεια και καλώδιο για καθεμία από τις παρακάτω συσκευές:
Είναι μακράν η πιο "αδηφάγα" κλασική συσκευή του σπιτιού. Η Ισχύς: Μια τυπική αντίσταση θερμοσίφωνα (ακόμα και του ηλιακού) καταναλώνει 4.000 Watts. Η Απαίτηση: Επειδή δουλεύει συνεχόμενα για 30-40 λεπτά, το καλώδιό του ζεσταίνεται. Απαιτεί αυστηρά χοντρό καλώδιο 4.0 mm² και μια αποκλειστική ασφάλεια 20 Amperes (C20) στον πίνακα. Επίσης, λόγω της μόνιμης επαφής του με το νερό, η γείωσή του πρέπει να είναι αψεγάδιαστη.
Το μαγείρεμα απαιτεί τεράστια ποσά θερμικής ενέργειας. Η Ισχύς: Αν ανάψετε τον φούρνο και 2-3 μάτια ταυτόχρονα, η κουζίνα μπορεί να ζητήσει από 6.000 έως 8.000 Watts. (Αν έχετε επαγωγικές εστίες-Induction, ίσως και παραπάνω). Η Απαίτηση: Είναι η γραμμή με το πιο χοντρό καλώδιο στο σπίτι. Απαιτεί διατομή τουλάχιστον 6.0 mm² και μια τεράστια ασφάλεια 25 Amperes (C25) ή 32 Amperes (C32). Δεν μπαίνει ποτέ σε απλή πρίζα, αλλά συνδέεται απευθείας στον τοίχο με ειδική κλέμα βαρέως τύπου.
Το πλυντήριο ρούχων δεν καίει ρεύμα για να γυρίσει ο κάδος (το μοτέρ είναι μικρό). Καίει ρεύμα για να ζεστάνει το νερό! Η Ισχύς: Όταν δουλεύει η αντίστασή του, τραβάει περίπου 2.000 με 2.500 Watts. Το ίδιο ισχύει και για τα κλασικά στεγνωτήρια ρούχων. Η Απαίτηση: Πρέπει να έχουν δική τους γραμμή με καλώδιο 2.5 mm² και ασφάλεια 16 Amperes. Το συχνό λάθος:* Πολλοί βάζουν το πλυντήριο και το στεγνωτήριο στην ίδια διπλή πρίζα του μπάνιου (που συχνά είναι μια κοινή γραμμή). Αν τα ανάψετε ταυτόχρονα (2.500W + 2.500W = 5.000W), η 16άρα ασφάλεια θα πέσει αμέσως. Χρειάζονται ΔΥΟ ξεχωριστές γραμμές από τον πίνακα.
Όπως και το πλυντήριο ρούχων, η δουλειά του είναι να ζεσταίνει νερό. Η Ισχύς: Περίπου 2.000 Watts. Η Απαίτηση: Καλώδιο 2.5 mm² και ασφάλεια 16 Amperes. Ο κρυφός κίνδυνος:* Στις παλιές κουζίνες, οι ιδιοκτήτες απλώς βάζουν το πλυντήριο πιάτων στην ίδια γραμμή με τις πρίζες του πάγκου (εκεί που μπαίνει η καφετιέρα και η τοστιέρα). Αν δουλεύει το πλυντήριο (2.000W) και ανάψετε τον βραστήρα (2.000W), υπερφορτώνετε τη γραμμή.
Εδώ πρέπει να κάνουμε έναν διαχωρισμό ανάμεσα στα μικρά κλιματιστικά υπνοδωματίου και στα "θηρία" του σαλονιού. Η Ισχύς: Ένα μικρό 9άρι (9.000 BTU) Inverter καταναλώνει περίπου 800W. Ένα μεγάλο 18άρι ή 24άρι στο σαλόνι μπορεί να φτάσει τα 2.000 - 2.500 Watts στην εκκίνηση ή στα μεγάλα κρύα. Η Απαίτηση: Ενώ τα 9άρια μπορούν (οριακά) να μπουν σε μια ενισχυμένη πρίζα του δωματίου, οι κατασκευαστές και οι κανονισμοί απαιτούν κάθε κλιματιστικό να έχει τη δική του, ανεξάρτητη γραμμή κατευθείαν από τον πίνακα (καλώδιο 1.5 mm² ή 2.5 mm² με 10A ή 16A ασφάλεια), κυρίως για να μην δημιουργούν παράσιτα και πτώσεις τάσης στις άλλες συσκευές.

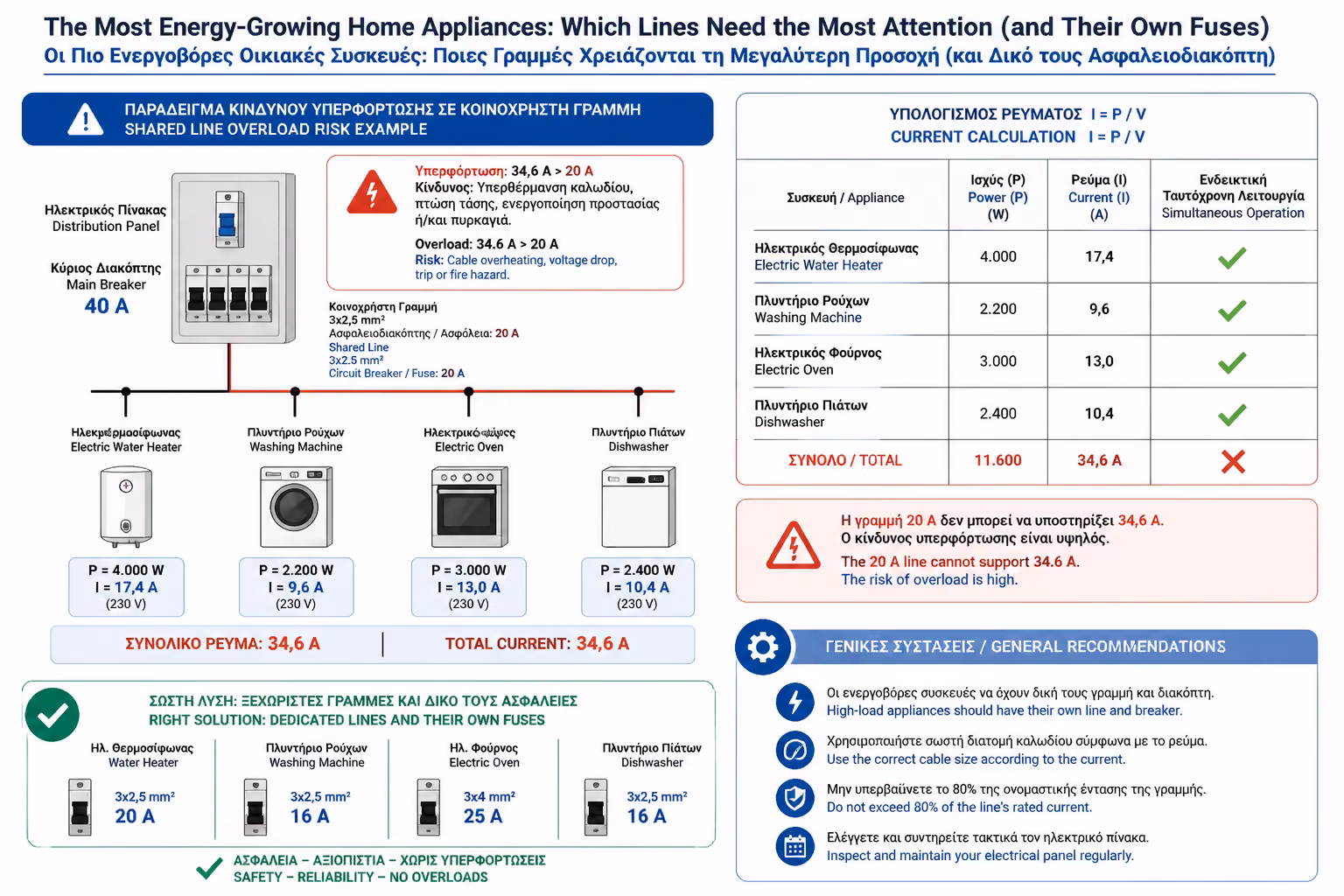

Αν μπαίνετε στη διαδικασία να σκάψετε τοίχους και να αλλάξετε καλώδια, ο χρυσός κανόνας της σύγχρονης ηλεκτρολογίας είναι ένας: "Αφθονία στις γραμμές".
Το κόστος να τραβήξετε 3-4 επιπλέον καλώδια (ξεχωριστές γραμμές) από τον πίνακα προς την κουζίνα κατά τη διάρκεια του χτισίματος, είναι μηδαμινό. Αν όμως το σπίτι ολοκληρωθεί και ανακαλύψετε ότι δεν μπορείτε να ανάψετε το πλυντήριο πιάτων μαζί με την τοστιέρα, το κόστος και η ταλαιπωρία για να το διορθώσετε θα είναι τεράστια.
Ελέγξτε το υπόμνημα του ηλεκτρικού σας πίνακα. Αν δεν βλέπετε τις λέξεις "Πλυντήριο", "Πιάτων", "Κλιματιστικό 1, 2, 3" σε ξεχωριστές δικές τους ασφάλειες, η εγκατάστασή σας πάσχει από εργολαβικές εκπτώσεις.
Επόμενο Βήμα: Μιλήσαμε για το πάχος του καλωδίου (διατομή) για να μην λιώσει από τη ζέστη. Τι γίνεται όμως όταν το καλώδιο πρέπει να ταξιδέψει μακριά; Για παράδειγμα, αν θέλετε να δώσετε ρεύμα στην αποθήκη του κήπου στα 50 μέτρα μακριά; Συνεχίστε στον τελευταίο τεχνικό οδηγό της Κατηγορίας Β: Πτώση Τάσης στα Καλώδια: Πώς υπολογίζεται και γιατί είναι κρίσιμη σε μεγάλες αποστάσεις (π.χ. παροχή κήπου).
