Μπορεί να ελεγχθεί η γείωση με πολύμετρο ή με μια λάμπα στην πρίζα;

Όχι με αξιόπιστο τρόπο. Τέτοιες δοκιμές δεν μετρούν την πραγματική αντίσταση του ηλεκτροδίου και μπορεί να οδηγήσουν σε επικίνδυνα ή παραπλανητικά συμπεράσματα.

Γιατί αποσυνδέεται η γείωση από το κτίριο πριν από τη μέτρηση;

Για να μετρηθεί το ίδιο το ηλεκτρόδιο και όχι παράλληλοι μεταλλικοί δρόμοι, όπως σωληνώσεις ή γειώσεις γειτονικών δικτύων που θα αλλοίωναν το αποτέλεσμα.

Μέτρηση Αντίστασης Γείωσης: Πώς γίνεται, τι είναι το γειωσόμετρο και ποιες είναι οι αποδεκτές τιμές

Η ύπαρξη ταινίας, ράβδων ή πλάκας στο έδαφος δεν αποδεικνύει από μόνη της τίποτα. Η γείωση είναι σοβαρή μόνο όταν μπορεί να μετρηθεί και να αποδείξει με αριθμούς ότι προσφέρει χαμηλή και σταθερή αντίσταση στον δρόμο του ρεύματος προς τη γη.

Αυτός είναι ο λόγος που το γειωσόμετρο αποτελεί ουσιαστικά το διαγνωστικό όργανο της γείωσης. Δεν αρκεί μια γενική αίσθηση ότι «κάπου υπάρχει γείωση». Χρειάζεται μέθοδος, απομόνωση του ηλεκτροδίου και αποτέλεσμα σε ohms που να μπορεί να ερμηνευθεί σωστά.

Εξίσου σημαντικό είναι να κατανοούμε ότι δεν υπάρχει ένα μόνο νούμερο χωρίς πλαίσιο. Η αποδεκτή τιμή συνδέεται με το σύστημα τροφοδότησης, με την ύπαρξη RCD, με αντικεραυνική προστασία και με τις απαιτήσεις του ίδιου του κτιρίου.

Στην πράξη, ο οδηγός «Μέτρηση Αντίστασης Γείωσης: Πώς γίνεται, τι είναι το γειωσόμετρο και ποιες είναι οι αποδεκτές τιμές» δεν διαβάζεται μόνο θεωρητικά. Χρησιμεύει σαν checklist για επιβλέποντες, ιδιοκτήτες και εγκαταστάτες που θέλουν να ελέγξουν αν η λύση που εφαρμόζεται στο έργο είναι πραγματικά ασφαλής, μετρήσιμη και συμβατή με τη συνολική αρχιτεκτονική προστασίας του κτιρίου.

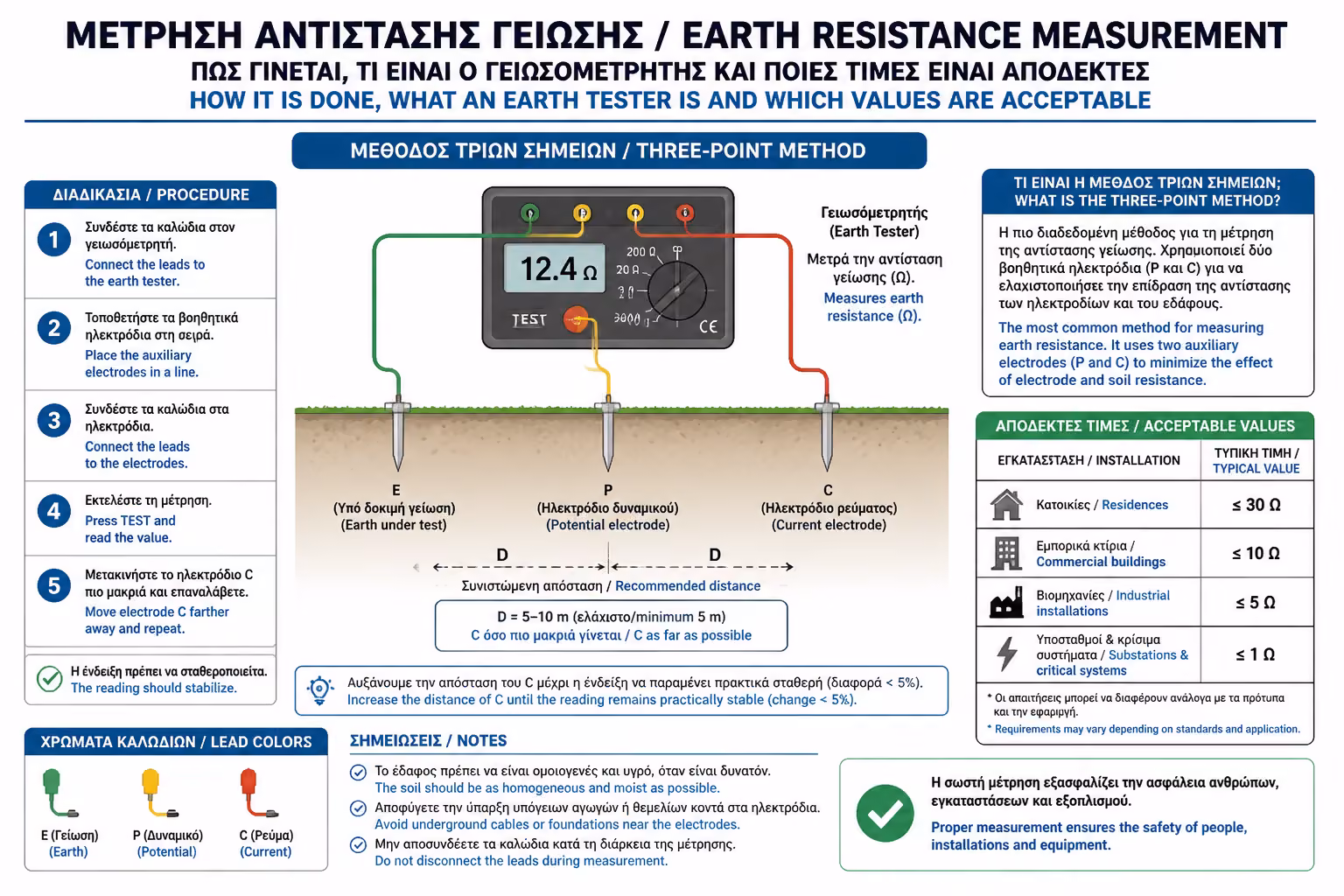

1. Το γειωσόμετρο είναι το μόνο σοβαρό όργανο για τη δουλειά

Ένα πολύμετρο, μια λάμπα δοκιμής ή αυτοσχέδιες πατέντες στην πρίζα δεν μετρούν τη γείωση με τεχνικά αποδεκτό τρόπο. Το γειωσόμετρο παράγει ελεγχόμενο ρεύμα δοκιμής και μετρά τη συμπεριφορά του ηλεκτροδίου χωρίς να μπερδεύεται από το υπόλοιπο δίκτυο ή από απλές ενδείξεις τάσης.

Αυτό είναι κρίσιμο γιατί η γείωση δεν αξιολογείται με οπτική εντύπωση αλλά με πραγματική αντίσταση. Αν το εργαλείο δεν είναι κατάλληλο, τότε ακόμη και ένα ωραίο νούμερο είναι χωρίς αξία.

Σε σχέση με το θέμα «Μέτρηση Αντίστασης Γείωσης: Πώς γίνεται, τι είναι το γειωσόμετρο και ποιες είναι οι αποδεκτές τιμές», η ενότητα «1. Το γειωσόμετρο είναι το μόνο σοβαρό όργανο για τη δουλειά» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.

Το πολύμετρο δεν αρκεί

Δεν είναι σχεδιασμένο για να μετρά την πραγματική αντίσταση γείωσης του εδάφους.

Το όργανο χρειάζεται σωστή μέθοδο

Δεν αρκεί η κατοχή γειωσόμετρου χωρίς σωστή εφαρμογή.

Η μέτρηση πρέπει να είναι επαναλήψιμη

Το αποτέλεσμα πρέπει να μπορεί να τεκμηριωθεί και να ξαναβρεθεί.

Η πιστοποίηση στηρίζεται σε δεδομένα

Το πρωτόκολλο μέτρησης είναι μέρος της παράδοσης του έργου.

2. Η μέθοδος τριών ακίδων απαιτεί απομόνωση και σωστή γεωμετρία

Πριν από τη μέτρηση, το ηλεκτρόδιο πρέπει να αποσυνδεθεί από το υπόλοιπο κτίριο ώστε να μη μετρώνται παράλληλες μεταλλικές διαδρομές. Έπειτα τοποθετούνται οι βοηθητικές ακίδες σε σωστές αποστάσεις και το όργανο εφαρμόζει τη γνωστή μέθοδο πτώσης τάσης ή 62 τοις εκατό.

Αν οι αποστάσεις είναι λανθασμένες ή αν το σύστημα δεν έχει απομονωθεί, το αποτέλεσμα μπορεί να δείχνει εντυπωσιακά χαμηλό χωρίς να ανταποκρίνεται στην πραγματική κατάσταση. Η ακρίβεια εδώ είναι θέμα μεθοδολογίας, όχι τύχης.

Σε σχέση με το θέμα «Μέτρηση Αντίστασης Γείωσης: Πώς γίνεται, τι είναι το γειωσόμετρο και ποιες είναι οι αποδεκτές τιμές», η ενότητα «2. Η μέθοδος τριών ακίδων απαιτεί απομόνωση και σωστή γεωμετρία» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.

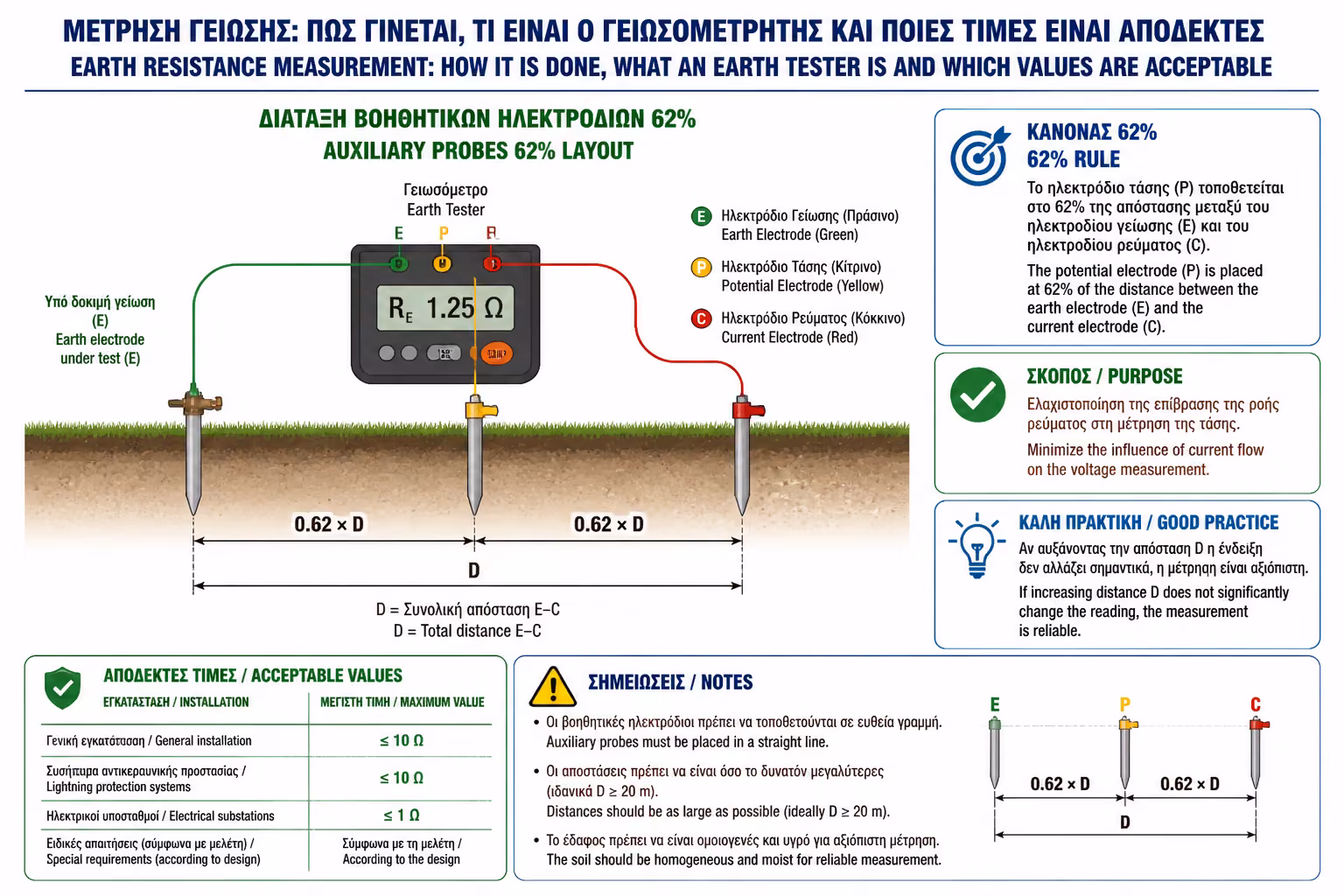

Διάταξη βοηθητικών ακίδων στη μέθοδο 62 τοις εκατό

Η αποσύνδεση είναι απαραίτητη

Αλλιώς μετρώνται και ξένα μεταλλικά μονοπάτια.

Οι βοηθητικές ακίδες θέλουν χώρο

Η σωστή απόσταση είναι μέρος της αξιοπιστίας της μέτρησης.

Η γεωμετρία επηρεάζει το αποτέλεσμα

Λάθος διάταξη οδηγεί σε ψευδή ασφάλεια.

Η διαδικασία δεν είναι τυπική

Ακόμη και καλή γείωση μπορεί να φανεί κακή ή το αντίστροφο αν η μέτρηση γίνει πρόχειρα.

3. Οι αποδεκτές τιμές εξαρτώνται από το σύστημα και τη χρήση

Σε κατοικίες TT με RCD, πρακτικά στοχεύουμε σε χαμηλές τιμές ώστε το σύστημα να παραμένει αξιόπιστο και σε μεταβολές εποχικής υγρασίας. Σε εφαρμογές με αντικεραυνική προστασία ή σε απαιτητικά συστήματα, οι στόχοι γίνονται ακόμη πιο αυστηροί.

Η σημαντική παγίδα είναι να αντιμετωπίζεται ένα οριακά αποδεκτό νούμερο σαν λόγος εφησυχασμού. Η καλή τεχνική πρακτική δεν κυνηγά μόνο το ελάχιστο που περνά, αλλά ένα περιθώριο που αντέχει χρόνο, ξηρασία και γήρανση.

Σε σχέση με το θέμα «Μέτρηση Αντίστασης Γείωσης: Πώς γίνεται, τι είναι το γειωσόμετρο και ποιες είναι οι αποδεκτές τιμές», η ενότητα «3. Οι αποδεκτές τιμές εξαρτώνται από το σύστημα και τη χρήση» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.

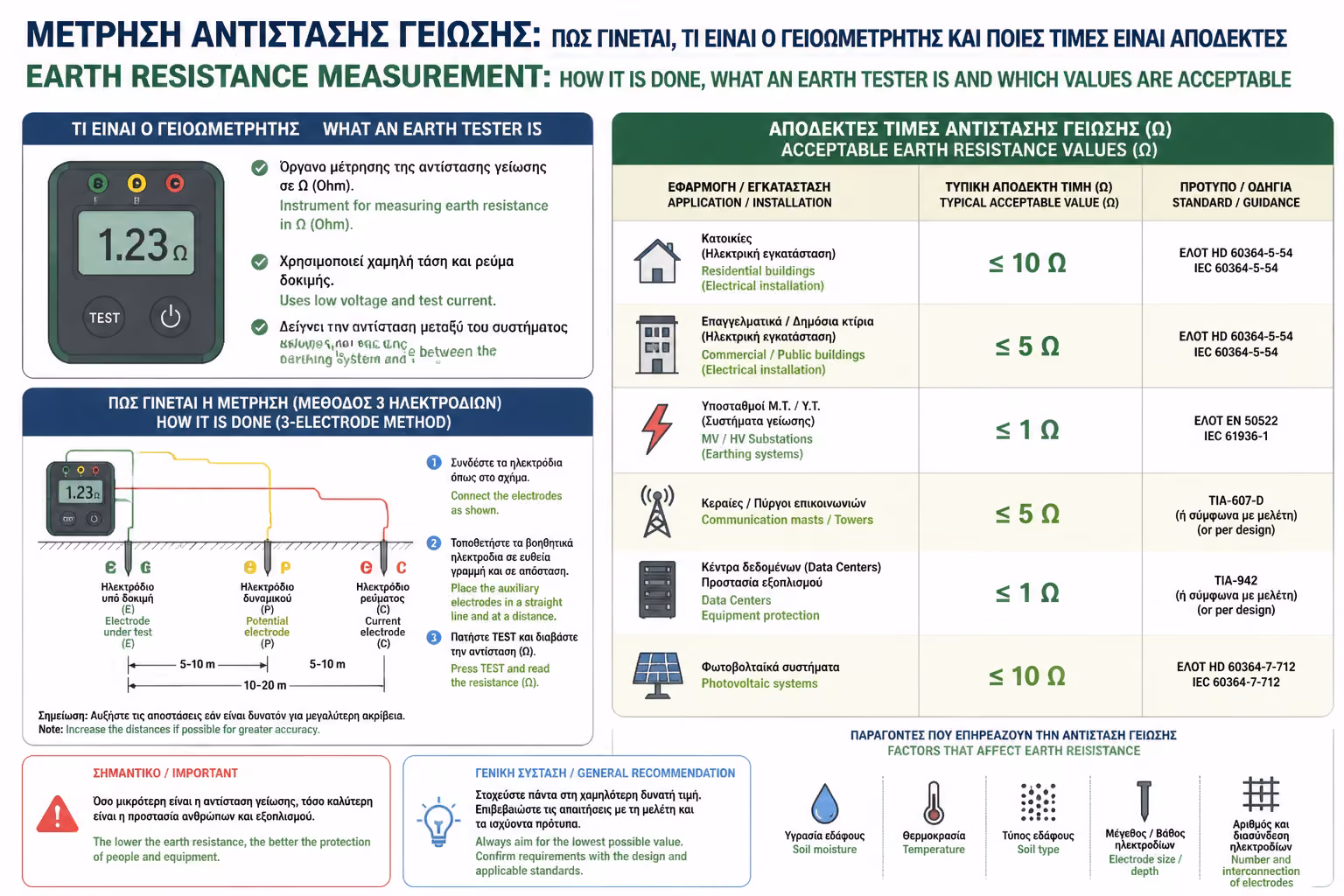

Ενδεικτικές αποδεκτές τιμές αντίστασης γείωσης

Δεν υπάρχει μαγικό νούμερο για όλους

Η ερμηνεία αλλάζει με TT, TN, RCD και χρήση κτιρίου.

Η εποχικότητα επηρεάζει

Μια τιμή το χειμώνα μπορεί να χειροτερέψει αισθητά το καλοκαίρι.

Το αντικεραυνικό ζητά πειθαρχία

Οι χαμηλές αντιστάσεις είναι ακόμη πιο σημαντικές όταν διαχειριζόμαστε υπερτάσεις.

Ο στόχος είναι σταθερότητα

Θέλουμε ασφαλές αποτέλεσμα για χρόνια και όχι μόνο για την ημέρα της μέτρησης.

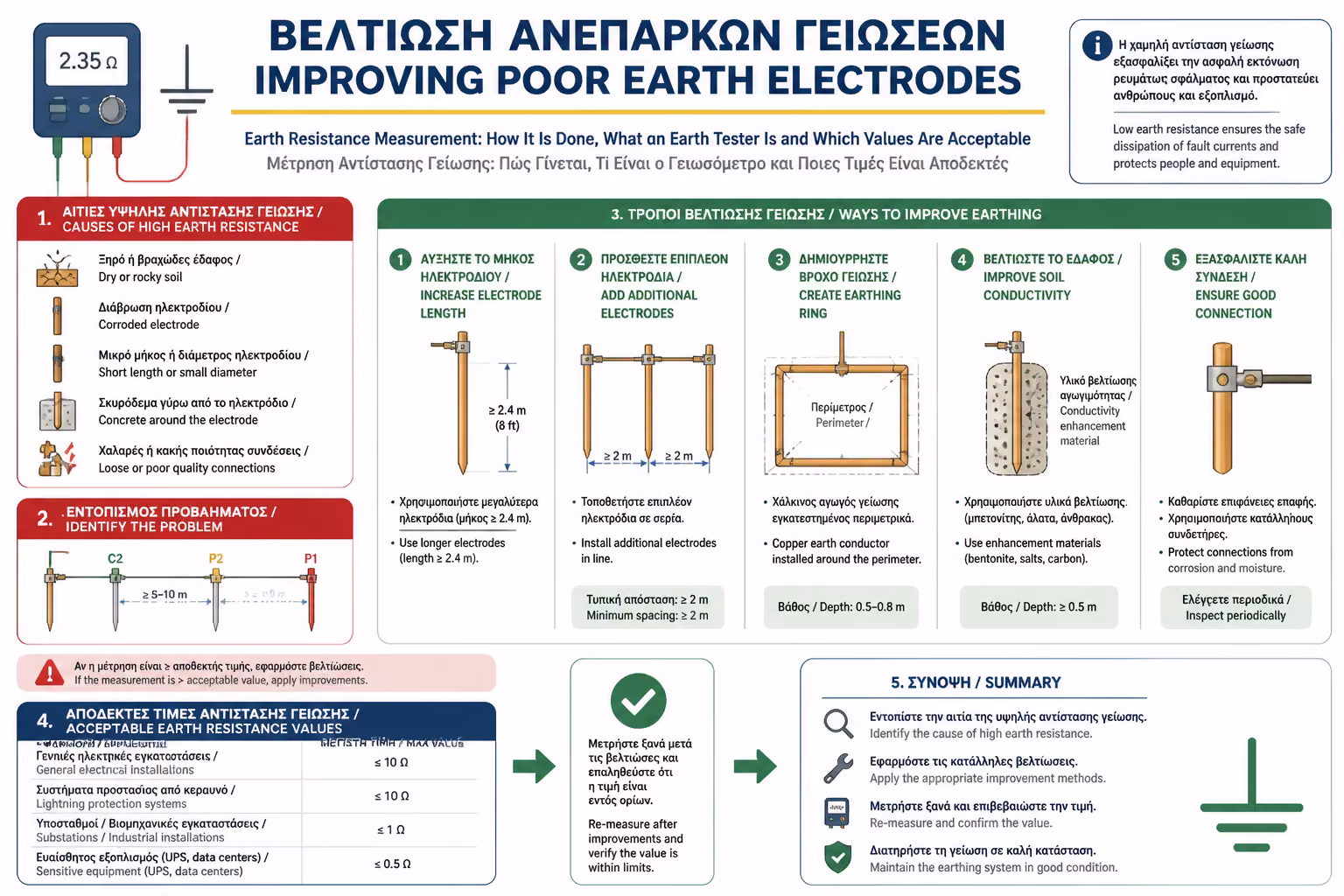

4. Κακή μέτρηση σημαίνει βελτίωση του ηλεκτροδίου, όχι ωραιοποίηση του χαρτιού

Αν η αντίσταση βγει υψηλή, η σωστή αντίδραση είναι τεχνική επέμβαση: περισσότερες ράβδοι, βαθύτερη όδευση, συστοιχία, πλάκα ή χρήση βελτιωτικού εδάφους όπου ενδείκνυται. Η μέτρηση μάς λέει τι πρέπει να διορθώσουμε, όχι τι πρέπει να κρύψουμε.

Έπειτα η γείωση πρέπει να επανελέγχεται περιοδικά. Η διάβρωση, οι μεταβολές του εδάφους και οι επεμβάσεις στον περιβάλλοντα χώρο μπορούν να αλλάξουν την απόδοση. Γι' αυτό η γείωση δεν παραδίδεται και ξεχνιέται, αλλά παρακολουθείται στο χρόνο.

Σε σχέση με το θέμα «Μέτρηση Αντίστασης Γείωσης: Πώς γίνεται, τι είναι το γειωσόμετρο και ποιες είναι οι αποδεκτές τιμές», η ενότητα «4. Κακή μέτρηση σημαίνει βελτίωση του ηλεκτροδίου, όχι ωραιοποίηση του χαρτιού» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.
