Αν έχω ρελέ διαρροής, αρκεί αυτό χωρίς ισοδυναμικές συνδέσεις;

Όχι πάντα. Το RCD αποζεύγει γρήγορα, αλλά οι ισοδυναμικές συνδέσεις μειώνουν εξαρχής τις διαφορές δυναμικού που μπορούν να περάσουν μέσα από το σώμα, ειδικά σε υγρούς χώρους.

Χρειάζονται όλες οι σύγχρονες πλαστικές σωληνώσεις bonding;

Όχι στον ίδιο βαθμό. Αν τα δίκτυα είναι πλήρως πλαστικά, τα ξένα αγώγιμα μέρη μειώνονται δραστικά. Παρ' όλα αυτά, κάθε μεταλλικό τμήμα ή ηλεκτρικά τροφοδοτούμενο στοιχείο αξιολογείται ξεχωριστά.

Ισοδυναμικές Συνδέσεις (Κύριες & Συμπληρωματικές): Γιατί πρέπει να γειώνονται οι σωλήνες νερού και οι μπανιέρες

Η γείωση και το ρελέ διαρροής προστατεύουν το κτίριο, αλλά δεν αρκούν από μόνα τους για να μηδενίσουν κάθε κίνδυνο σε χώρους όπου ο άνθρωπος βρίσκεται βρεγμένος, ξυπόλητος και σε άμεση επαφή με πολλά μεταλλικά μέρη. Εκεί μπαίνουν στο παιχνίδι οι ισοδυναμικές συνδέσεις.

Η ουσία τους είναι απλή αλλά πανίσχυρη: δεν αφήνουν διαφορετικά μεταλλικά στοιχεία να βρεθούν σε διαφορετικές τάσεις. Αν όλα τα προσβάσιμα μέρη ακολουθούν το ίδιο ηλεκτρικό δυναμικό, το ρεύμα δεν έχει εύκολο λόγο να περάσει μέσα από το σώμα.

Για αυτό οι ισοδυναμικές συνδέσεις δεν είναι δευτερεύουσα πολυτέλεια, αλλά δεύτερο επίπεδο ασφάλειας που συμπληρώνει τη γείωση και την αυτόματη απόζευξη. Ιδίως σε μπάνια, λεβητοστάσια και χώρους με μεταλλικά δίκτυα, η σημασία τους είναι θεμελιώδης.

Στην πράξη, ο οδηγός «Ισοδυναμικές Συνδέσεις (Κύριες & Συμπληρωματικές): Γιατί πρέπει να γειώνονται οι σωλήνες νερού και οι μπανιέρες» δεν διαβάζεται μόνο θεωρητικά. Χρησιμεύει σαν checklist για επιβλέποντες, ιδιοκτήτες και εγκαταστάτες που θέλουν να ελέγξουν αν η λύση που εφαρμόζεται στο έργο είναι πραγματικά ασφαλής, μετρήσιμη και συμβατή με τη συνολική αρχιτεκτονική προστασίας του κτιρίου.

1. Η ισοδυναμική σύνδεση μειώνει τη διαφορά δυναμικού και όχι απλώς την αντίσταση

Η προστασία εδώ δεν βασίζεται μόνο στο να φύγει γρήγορα το ρεύμα προς τη γη, αλλά στο να μην υπάρξει επικίνδυνη διαφορά τάσης ανάμεσα σε δύο σημεία που μπορεί να αγγίξει ταυτόχρονα ο άνθρωπος. Αυτή είναι η βαθύτερη φυσική λογική της ισοδυναμικής σύνδεσης.

Με άλλα λόγια, το ζητούμενο δεν είναι μόνο να έχουμε καλή γείωση, αλλά να υποχρεώσουμε σωλήνες, μεταλλικές μπανιέρες, βάσεις και άλλα ξένα αγώγιμα μέρη να κινούνται ηλεκτρικά μαζί. Έτσι περιορίζεται δραστικά το ρεύμα που θα αναζητούσε δίοδο μέσα από το σώμα.

Σε σχέση με το θέμα «Ισοδυναμικές Συνδέσεις (Κύριες & Συμπληρωματικές): Γιατί πρέπει να γειώνονται οι σωλήνες νερού και οι μπανιέρες», η ενότητα «1. Η ισοδυναμική σύνδεση μειώνει τη διαφορά δυναμικού και όχι απλώς την αντίσταση» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.

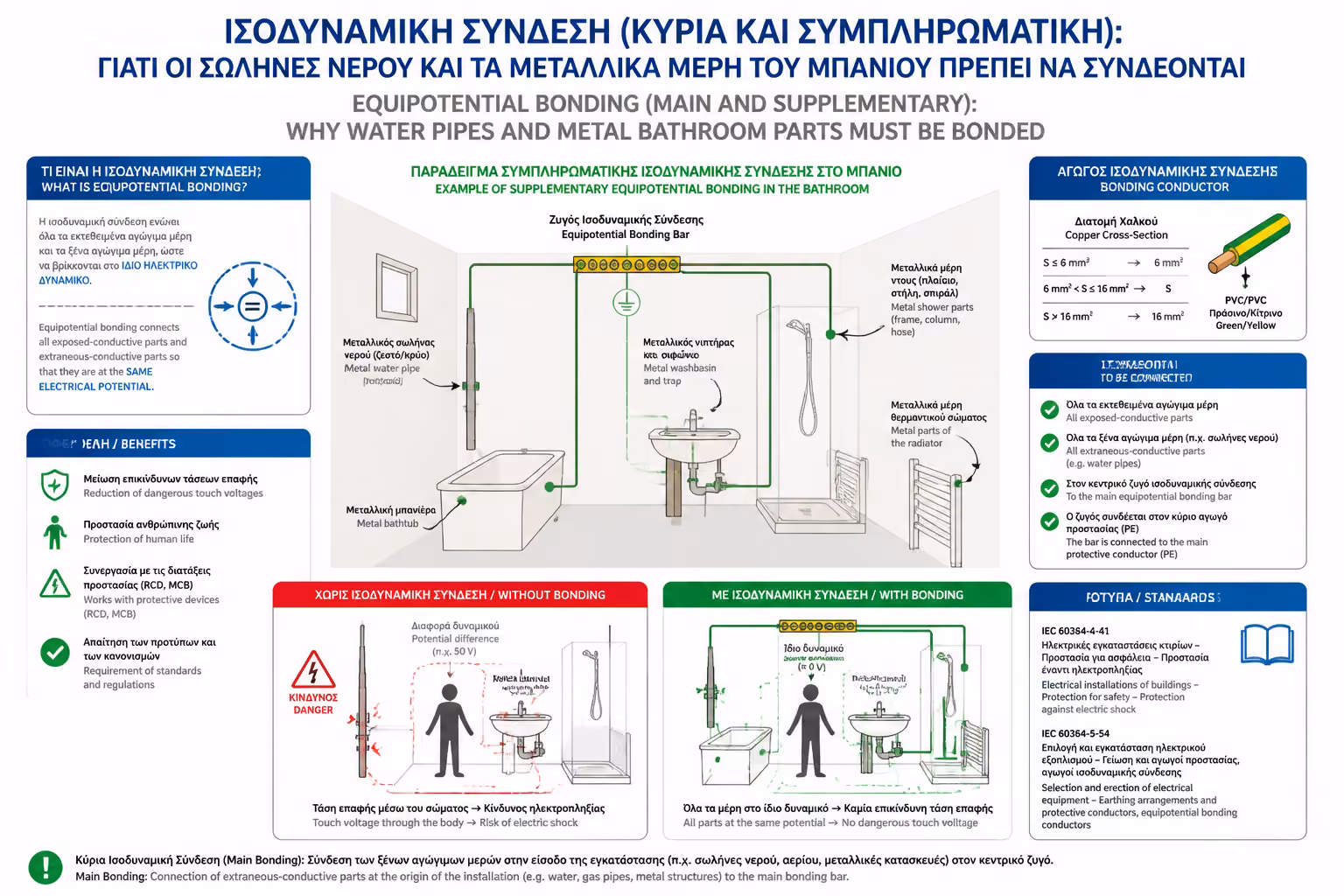

Αρχή ισοδυναμικής σύνδεσης με εξίσωση δυναμικού

Η τάση επαφής είναι ο πραγματικός κίνδυνος

Όταν δύο μεταλλικά μέρη έχουν διαφορετικό δυναμικό, ο άνθρωπος γίνεται η γέφυρα.

Η ισοδυναμική σύνδεση εξισώνει καταστάσεις

Ελαχιστοποιεί τις διαφορές τάσης πριν χρειαστεί να δράσει το ρελέ.

Το RCD και το bonding συνεργάζονται

Το ένα αποζεύγει, το άλλο μειώνει εκ των προτέρων το επικίνδυνο σενάριο.

Οι υγροί χώροι έχουν αυξημένη ευαισθησία

Το βρεγμένο σώμα αντιδρά πολύ χειρότερα σε μικρές ακόμα τάσεις.

2. Η κύρια ισοδυναμική σύνδεση οργανώνει όλο το κτίριο στη βάση του

Στην κύρια μπάρα γείωσης συνδέονται τα εισερχόμενα μεταλλικά δίκτυα του κτιρίου, όπως σωληνώσεις νερού, θέρμανσης, αερίου και άλλα μεγάλα αγώγιμα στοιχεία που μπορούν να μεταφέρουν ξένη τάση στο εσωτερικό. Στόχος είναι να μη μπει κανένα μεταλλικό δίκτυο στο κτίριο σαν ανεξέλεγκτος φορέας διαφοράς δυναμικού.

Η περιοχή του κεντρικού πίνακα ή του λεβητοστασίου γίνεται έτσι ο κόμβος ηλεκτρικής ισοδυναμίας όλου του ακινήτου. Χωρίς σωστή οργάνωση σε αυτό το σημείο, το υπόλοιπο bonding χάνει μεγάλο μέρος της αξίας του.

Σε σχέση με το θέμα «Ισοδυναμικές Συνδέσεις (Κύριες & Συμπληρωματικές): Γιατί πρέπει να γειώνονται οι σωλήνες νερού και οι μπανιέρες», η ενότητα «2. Η κύρια ισοδυναμική σύνδεση οργανώνει όλο το κτίριο στη βάση του» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.

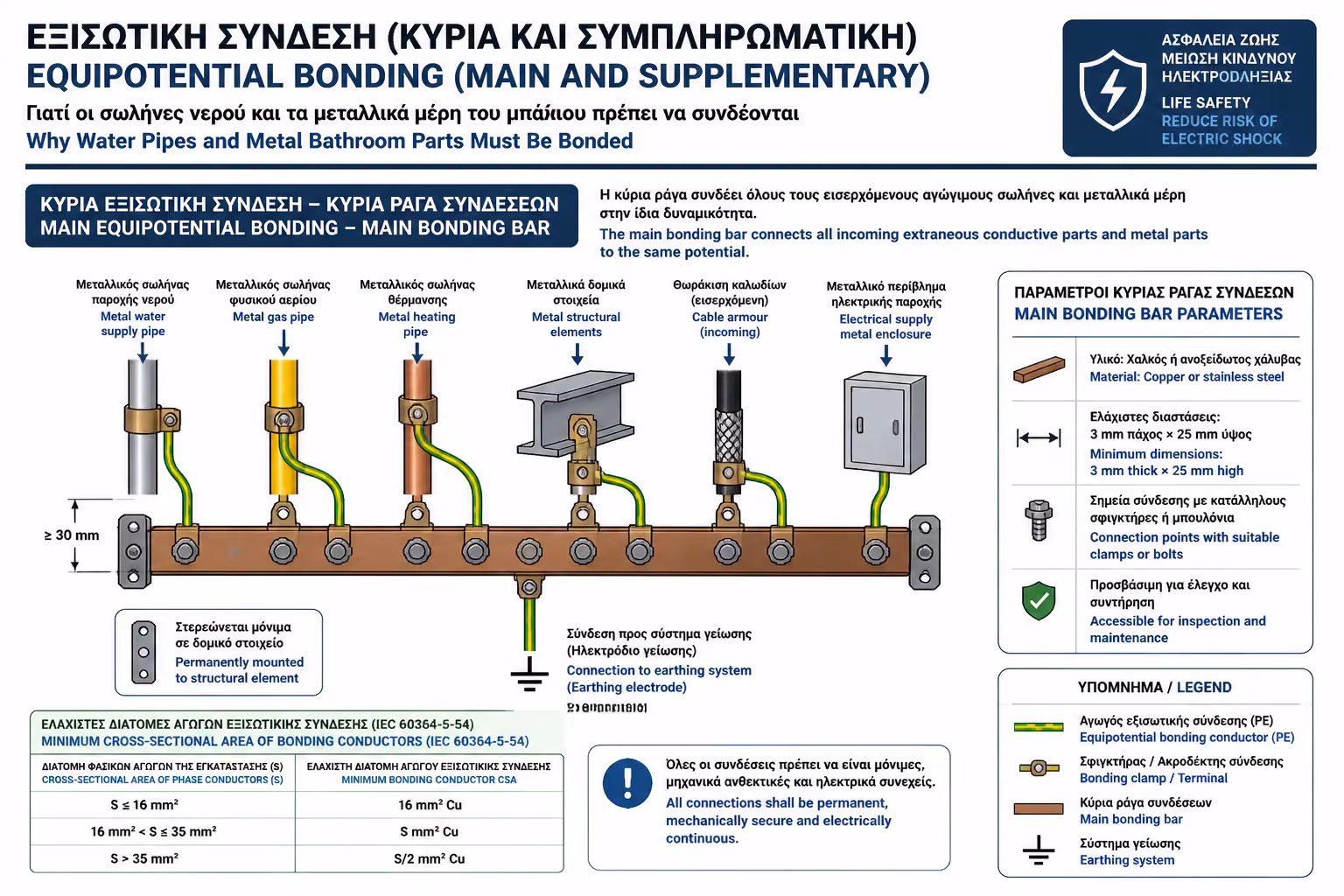

Κύρια ισοδυναμική σύνδεση στις εισερχόμενες μεταλλικές παροχές

Η κύρια μπάρα είναι ο κεντρικός κόμβος

Εκεί δένουν οι κύριες αγώγιμες παροχές με τη γείωση του κτιρίου.

Οι ξένες μεταλλικές παροχές χρειάζονται έλεγχο

Νερό, θέρμανση ή αέριο μπορεί να εισάγουν τάσεις από αλλού.

Οι διατομές δεν είναι τυχαίες

Οι αγωγοί bonding επιλέγονται με σοβαρά κριτήρια αντοχής και κανονισμών.

Το λεβητοστάσιο είναι κρίσιμο σημείο

Συγκεντρώνει συχνά πυκνό δίκτυο μεταλλικών στοιχείων και μηχανημάτων.

3. Η συμπληρωματική σύνδεση προστατεύει το μπάνιο και άλλες τοπικές ζώνες κινδύνου

Το μπάνιο είναι ο πιο χαρακτηριστικός χώρος όπου η συμπληρωματική ισοδυναμική σύνδεση αποκτά ουσιαστικό νόημα. Εκεί συνυπάρχουν βρύσες, μεταλλικά πλαίσια, θερμαντικά σώματα, πιθανές μεταλλικές βάσεις και άνθρωπος με εξαιρετικά μειωμένη σωματική αντίσταση.

Η τοπική σύνδεση όλων αυτών των στοιχείων προς κοινό προστατευτικό σημείο δημιουργεί μικρότερες τάσεις επαφής ακριβώς στο περιβάλλον όπου η ηλεκτροπληξία είναι πιο επικίνδυνη. Δεν πρόκειται για υπερβολή αλλά για λεπτομέρεια που σώζει ζωές.

Σε σχέση με το θέμα «Ισοδυναμικές Συνδέσεις (Κύριες & Συμπληρωματικές): Γιατί πρέπει να γειώνονται οι σωλήνες νερού και οι μπανιέρες», η ενότητα «3. Η συμπληρωματική σύνδεση προστατεύει το μπάνιο και άλλες τοπικές ζώνες κινδύνου» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.

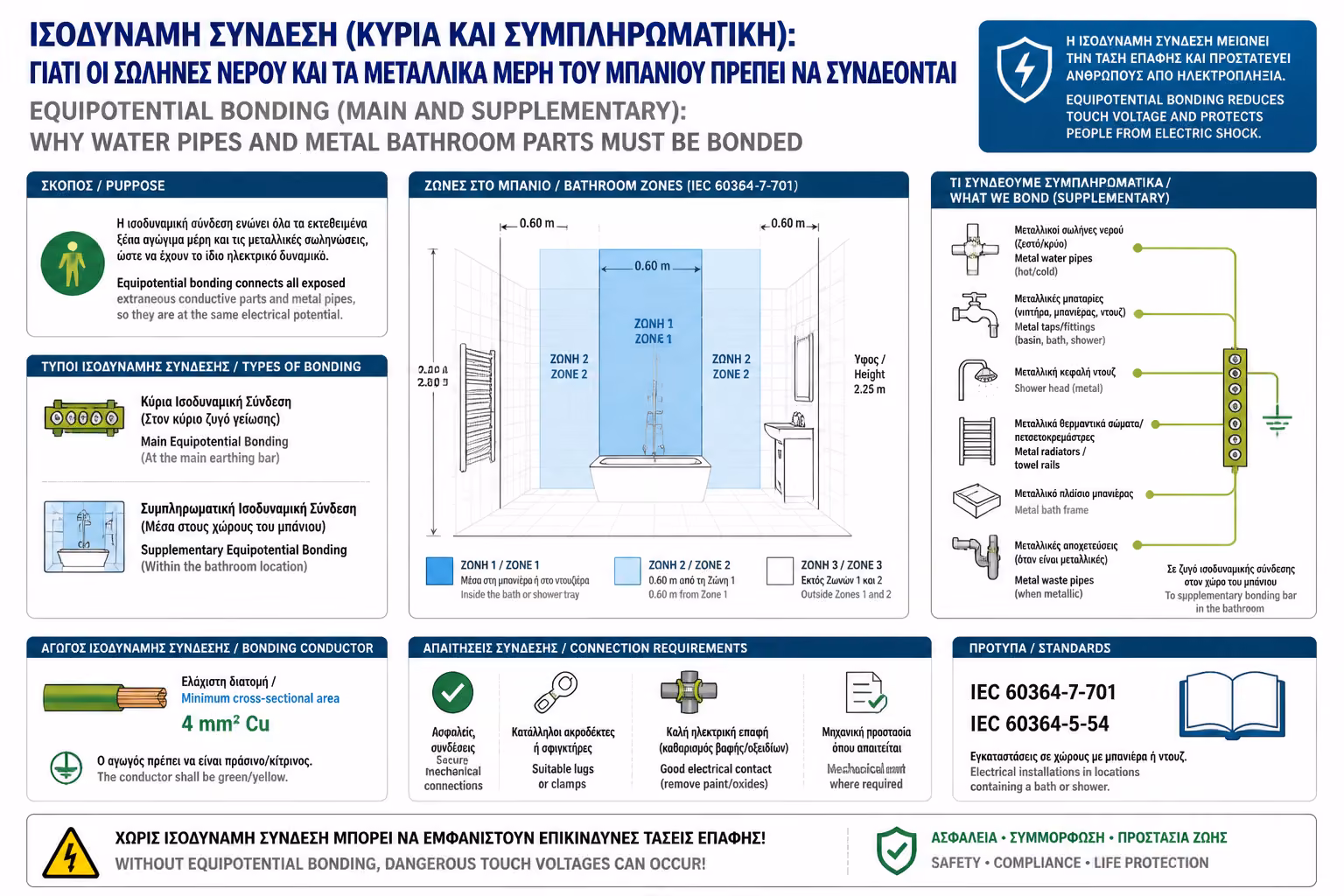

Συμπληρωματική ισοδυναμική σύνδεση σε μπάνιο

Το μπάνιο είναι ειδική ζώνη

Η υγρασία και η γυμνή επαφή αυξάνουν τον κίνδυνο δραματικά.

Οι σωλήνες και τα θερμαντικά σώματα αξιολογούνται

Κάθε διαθέσιμο μεταλλικό μέρος μπορεί να συμμετέχει σε διαφορά δυναμικού.

Τα ειδικά κολάρα δεν είναι διακοσμητικά

Εξασφαλίζουν αξιόπιστη και ελεγχόμενη σύνδεση πάνω στους σωλήνες.

Η τοπική προστασία συμπληρώνει την κεντρική

Δεν αντικαθιστά τη βασική γείωση αλλά τη φέρνει μέχρι τον χώρο κινδύνου.

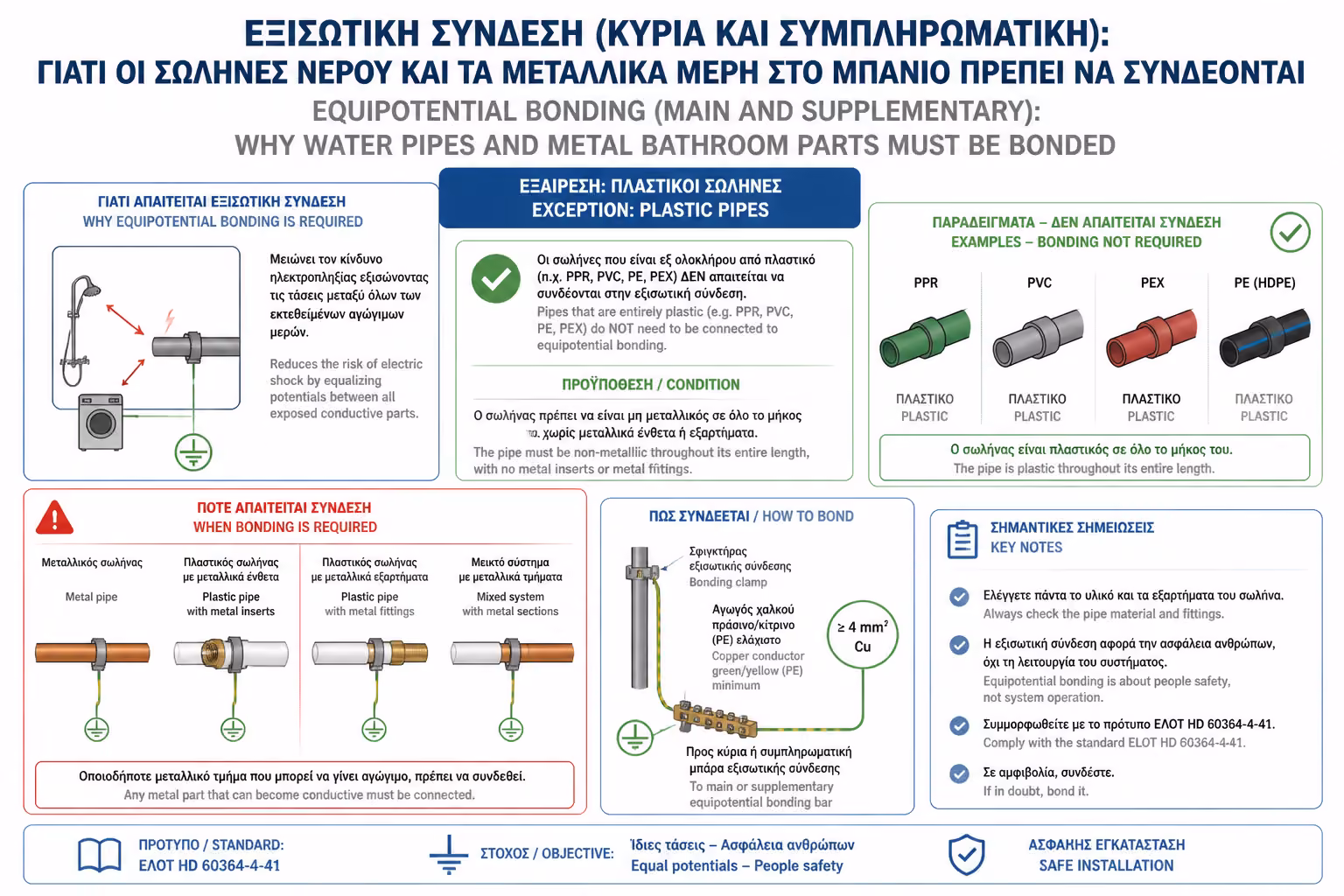

4. Τα σύγχρονα πλαστικά δίκτυα αλλάζουν τις απαιτήσεις, όχι όμως την ανάγκη για κρίση

Σε νέα ή ανακαινισμένα σπίτια, πολλά υδραυλικά δίκτυα είναι πλέον πλαστικά και άρα δεν μπορούν να μεταφέρουν ρεύμα όπως οι παλιοί μεταλλικοί σωλήνες. Αυτό μειώνει αισθητά τα ξένα αγώγιμα μέρη που χρειάζονται bonding.

Η μείωση αυτή όμως δεν σημαίνει ότι σταματά κάθε αξιολόγηση. Μεταλλικές βάσεις, θερμαντικά σώματα, συσκευές με δική τους τροφοδότηση και μικτά δίκτυα παραμένουν αντικείμενο τεχνικής κρίσης. Το bonding δεν λύνεται με τυφλές συνταγές αλλά με σωστή αποτύπωση του πραγματικού χώρου.

Σε σχέση με το θέμα «Ισοδυναμικές Συνδέσεις (Κύριες & Συμπληρωματικές): Γιατί πρέπει να γειώνονται οι σωλήνες νερού και οι μπανιέρες», η ενότητα «4. Τα σύγχρονα πλαστικά δίκτυα αλλάζουν τις απαιτήσεις, όχι όμως την ανάγκη για κρίση» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.
